Prečerpávacie zariadenie kondenzátu slúži na zachytávanie a čerpanie kondenzátu z kondenzačných, chladiarenských a klimatizačných zariadení. Tieto systémy sú nevyhnutné pre efektívnu a bezpečnú prevádzku moderných domácností, kancelárií a servisných zariadení, kde je potrebné spoľahlivo odvádzať kvapaliny.
Čerpadlo je vyrobené z plastu, odolného proti korózii a ľahkým kamenivom, a je tak ideálnym riešením pre zhromažďovanie a zdvíhanie kondenzátu z chladiacich/klimatizačných systémov v obytných domoch, kancelárskych a servisných zariadeniach. Profesionálne riešenie pre domáce odvodňovanie, prečerpávacia stanica Wilo DrainLift MINI5-XS/C-EF, spoľahlivo zbiera a čerpá odpadovú vodu v súlade s EN 12050-2.
Kľúčové vlastnosti a prednosti prečerpávacích zariadení kondenzátu
Moderné prečerpávacie zariadenia kondenzátu sa vyznačujú súborom vlastností, ktoré zaisťujú ich spoľahlivosť, účinnosť a jednoduchú obsluhu:
- Spoľahlivé meranie stavu hladiny: Regulácia hladiny zariadenia na prečerpávanie kondenzátu sa vykonáva prostredníctvom elektródového hladinového spínača. Hladina kvapaliny je automaticky nastavená vďaka elektródovým snímačom hladiny. Čerpadlo sa zastaví pokiaľ úroveň hladiny dosiahne snímač vysokej hladiny a znova spustí pokiaľ úroveň hladiny dosiahne snímač nízkej hladiny.
- Kompaktný a tichý dizajn: Vďaka použitiu dômyselnej konštrukcie a snímačom hladiny pomocou elektród je tento systém jedným z najkompaktnejších systémov dostupných na trhu. Dokonalá integrácia do prostredia zákazníka je zabezpečená vďaka kompaktnej, modernej konštrukcii a tichej prevádzke (≤ 40 dBA).
- Jednoduchá montáž a údržba: Pre ľahkú inštaláciu je možné nádrž otočiť o 180°. Zariadenie je dodávané s elektrickým káblom s dĺžkou 1,5 m a alarmovým kontaktom, čo zaručuje systém Plug & Pump. Rýchla a jednoduchá údržba je možná vďaka odoberateľnému údržbovému krytu a zabudovanej guľovej spätnej klapke, ktorá zabraňuje spätnému odtekaniu kondenzátu do nádrže.
- Energetická účinnosť: Zariadenia dosahujú nízku spotrebu el. prúdu (≤ 20 W), čo prispieva k úspore energie.
- Flexibilita inštalácie: Ideálne pre montáž na stenu, na poličku alebo na podlahu.
Prehľad modelov prečerpávacích jednotiek Wilo
Na trhu sú dostupné rôzne verzie prečerpávacích zariadení, ktoré sú prispôsobené rozličným potrebám a aplikáciám. Zariadenia od výrobcu Wilo ponúkajú spoľahlivé a inovatívne riešenia.

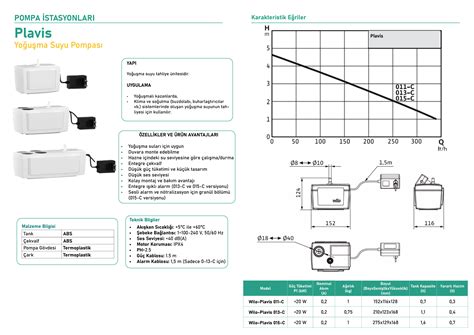

Wilo-Plavis séria
Séria Wilo-Plavis ponúka kompaktné a efektívne riešenia pre rôzne požiadavky na odvod kondenzátu.
- Wilo-Plavis-C 011 (EASY): Je najmenšia prečerpávacia jednotka pre odvod kondenzátu na trhu, ktorá môže ľahko transportovať médium do jedného poschodia (max. 4 metre).
- Wilo-Plavis C-13 (STANDARD): Táto verzia je perfektnou kombináciou ergonómie a funkčnosti. Je vybavené dvomi prítokmi s vhodne zvoleným priemerom. Technické parametre Wilo Plavis 013-C-2G zahŕňajú:
| Parameter | Hodnota |
|---|---|
| Použitie pre | kotly, chladiace zariadenia a klimatizácie |
| Sacie hrdlo | 2 x Ø 18-40 mm |
| Výtlačné hrdlo | Ø 8-10 mm |
| Napätie | 230 V |
| Kmitočet | 50 Hz |
| Príkon | 20 W |
| Spínací objem V | 0,4 l |
| Krytie | IP20 |
| Hladina hluku | < 45 dB |
- Wilo-Plavis-C 015 (COMFORT): Rozšírenie o ponuku a možnosti aplikácie je verzia C015. V tejto verzii bola pre bezpečnosť práce s kotlami do 200 kW zavedená samostatná granulačná komora pre neutralizáciu kondenzátu (700 g granúl zahrnuté v rozsahu dodávky).
Wilo DrainLift MINI5-XS/C-EF
Wilo DrainLift MINI5-XS/C-EF je kompaktná prečerpávacia stanica na odpadovú vodu bez fekálií pre umývadlá, sprchy, vane a kondenzačné kotly. Je to spoľahlivá, kompaktná a na zapojenie pripravená prečerpávacia stanica na odpadovú vodu v domácnostiach.
- Ideálne pre: odvodňovanie umývadiel, spŕch a vaní; čerpanie kondenzátu z kondenzačných kotlov (od pH 2,5, nie v čistej forme - len zmiešané s odpadovou vodou z iného prívodu).
- Bezpečná a spoľahlivá prevádzka: Vyniká kompaktnou konštrukciou pripravenou na okamžité pripojenie, integrovanou ventiláciou s filtrom s aktívnym uhlím a alarmovým beznapäťovým kontaktom pre signalizáciu vysokej hladiny. Snímač hladiny, integrované odvetranie s aktívnym uhlím a tesné veko nádrže prispievajú k bezpečnej prevádzke.
- Flexibilné pripojenie: Až štyri prípojky pre jednoduchú integráciu do domácej kanalizácie.
Wilo-DrainLift MINI5
Technické špecifikácie Wilo DrainLift MINI5-XS/C-EF
Podrobné technické parametre prečerpávacej stanice Wilo DrainLift MINI5-XS/C-EF poskytujú komplexný prehľad o jej schopnostiach a vhodnosti pre rôzne aplikácie.
| Kategória | Parameter | Hodnota |
|---|---|---|
| Základné informácie | Výrobca / označenie | Wilo / DrainLift MINI5-XS/C-EF |
| Norma | Spĺňa EN 12050-2 (odpadová voda bez fekálií) | |
| Určenie média | Odpadová voda bez fekálií; kondenzát od pH ≥ 2,5 (nie v čistej forme, iba zmiešaný s inou odpadovou vodou) | |
| Materiál nádrže | ABS | |
| Prevádzkové údaje | Teplota média | od 3 °C; max. 75 °C (krátkodobo do 5 min) |
| Teplota okolia | od 3 °C | |
| Max. prevádzkový tlak | PN 1 bar | |
| Motor a elektrické údaje | Napájanie | 1~230 V, 50 Hz (tolerancia ±10 %) |
| Menovitý výkon motora | 0,42 kW | |
| Menovité otáčky | 2800 min⁻¹ | |
| Menovitý prúd | 3,4 A | |
| Izolačná trieda | F | |
| Krytie motora | IP68 | |
| Alarm a riadenie | Max. frekvencia spínania | 20 spínaní/h |
| Alarmový kontakt | Beznapäťový, rozpínací (NC), max. 42 V= / 500 mA | |
| Materiály a rozmery | Teleso čerpadla | PP-GF20 |
| Obežné koleso | PP-GF20 | |
| Prípojka na sacej strane | DN 32 | |
| Prípojka na výtlaku | DN 32 | |
| Hmotnosť | Hmotnosť (netto) | cca 7,5 kg |
Možnosti pripojenia a rozsah dodávky
Flexibilné možnosti pripojenia a komplexný rozsah dodávky zabezpečujú jednoduchú integráciu a inštaláciu prečerpávacích zariadení do existujúcich systémov.
Prípojky Wilo DrainLift MINI5-XS/C-EF
- 1× prívod 50 mm (DN 40), bez spätného ventilu, vyhotovený nahor, z výroby uzavretý.
- 2× prívod 50/63 mm (DN 40/50), so spätným ventilom, vyhotovený nahor, z výroby otvorený.
- 1× tlaková prípojka 40/50 mm (DN 32/40), so spätným ventilom, vyhotovená nahor, z výroby otvorená. Voliteľne je možné vyhotovenie vodorovne smerom doprava (otvor je z výroby uzavretý).
Rozsah dodávky Wilo DrainLift MINI5-XS/C-EF
Pri zakúpení zariadenia Wilo DrainLift MINI5-XS/C-EF je zahrnuté široké spektrum príslušenstva pre bezproblémovú inštaláciu:
- 1× manžeta 40/50 mm (DN 32/40) pre tlakový výstup
- 2× hadicová spona 32-50 mm
- 2× prípojka prítoku 63 mm (DN 50)
- 2× manžeta 50/63 mm (DN 40/50)
- 2× spätná klapka
- 4× hadicová spona 50-70 mm
- 2× tesniaca zátka
- 4× O-krúžok
- Kotvenie na podlahu (zabezpečenie proti vztlaku): 2× upevňovací uholník so skrutkami a hmoždinkami
- Sada na núdzové vypúšťanie (odvodňovacia hadica, hadicová spona, tesniaca zátka)
- Sada na hlboké sanie
- Sada na horizontálne tlakové pripojenie
- Návod na montáž a obsluhu
Rozsah dodávky zariadenia na prečerpávanie kondenzátu (všeobecne)
Okrem špecifického modelu Wilo DrainLift, je v rozsahu dodávky štandardného prečerpávacieho zariadenia kondenzátu zahrnuté:
- Zariadenie na prečerpávanie kondenzátu s elektródovým hladinovým spínačom
- Nádrž, kryt a údržbový kryt
- Elektrický kábel s dĺžkou 1,5 m, alarmový kontakt
- Hadica na strane výtlaku (Ø 8 mm, 5 m)
- Prispôsobiteľné prítoky (2 x gumené vedenie s Ø 2/32 mm)
- Skrutky (s Ø 4 mm) a rozperky na inštaláciu na stenu
- Návod na montáž a obsluhu
