Elektroinštalácie sú neoddeliteľnou súčasťou každej modernej domácnosti, bytu či domu. Už od prvého momentu, keď vstúpime do obytného priestoru, sa stávame závislými od správne navrhnutých a kvalitne zrealizovaných elektroinštalácií. Význam elektroinštalácií výrazne narastá najmä v kontexte súčasného životného štýlu, ktorý je charakteristický neustálym využívaním elektronických zariadení, technologickou prepojenosťou a vysokými nárokmi na komfort, energetickú efektívnosť a bezpečnosť.
Typy elektroinštalácií: Klasická verzus Inteligentná
Klasická elektroinštalácia je najrozšírenejším a historicky najstarším spôsobom rozvodu elektrickej energie v budovách. Tento typ sa používa predovšetkým v rodinných domoch, bytoch či kanceláriách, kde nie sú kladené vysoké nároky na automatizáciu. Výhodou je jej spoľahlivosť, jednoduchá údržba a nízka obstarávacia cena.
Inteligentná (smart) elektroinštalácia predstavuje moderný spôsob riadenia elektrických rozvodov. Jej hlavnou výhodou je vysoká flexibilita, možnosť automatizácie a diaľkového ovládania. Technicky je založená na zbernicových systémoch (KNX, Loxone) alebo bezdrôtových protokoloch (ZigBee, Wi-Fi). Hoci si vyžaduje vyššiu vstupnú investíciu, ponúka škálovateľnosť, ktorú je možné kedykoľvek rozšíriť bez nutnosti rozsiahlych stavebných úprav.
Projekt elektroinštalácie a využitie progeCAD

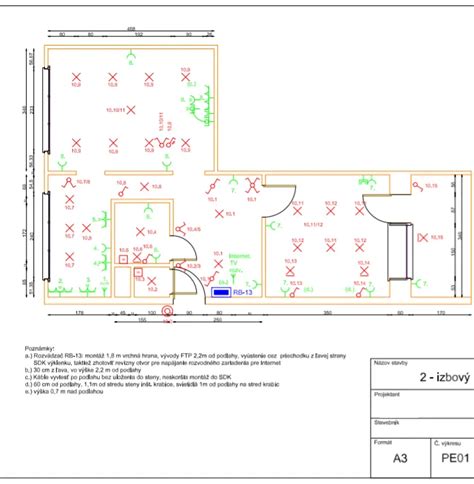

Kvalitne vypracovaný projekt elektroinštalácie je alfa-omega bezpečnej a spoľahlivej elektrickej inštalácie. Projekt (často nazývaný aj schéma elektroinštalácie) je komplexný súbor technických výkresov, popisov a tabuliek, ktorý detailne stanovuje všetky aspekty elektrickej siete v dome.
Pri tvorbe projektov je dnes štandardom využívanie profesionálneho softvéru. progeCAD je ideálny produkt pre architektov a konštruktérov, pričom jeho natívnym formátom sú súbory DWG. Medzi jeho kľúčové vlastnosti patrí:
- Dynamický vstup: Alternatívny spôsob zadávania príkazov priamo pri kurzore myši.
- iCADLib: Správca blokov, ktorý uľahčuje vkladanie prvkov do výkresu.
- Podpora formátov: Možnosť importu súborov SHAPE (ESRI) a mračien bodov.
- Export do 3D PDF: Umožňuje zdieľanie návrhov v interaktívnej forme.
7 krokov k bezpečnej a funkčnej elektroinštalácii
Pre zabezpečenie komplexného prístupu odporúčame postupovať podľa nasledujúcej metodiky:
| Krok | Popis činnosti |
|---|---|
| 1 | Pripojenie k distribučnej sieti a stanovenie rezervovaného príkonu. |
| 2 | Riešenie uzemnenia, hlavného pospájania a ochrany pred prepätím (SPD). |
| 3 | Návrh okruhov, prierezov káblov a trás vedenia. |
| 4 | Návrh a usporiadanie domového rozvádzača (ističe, prúdové chrániče). |
| 5 | Rozmiestnenie zásuviek, vypínačov a ovládacích prvkov. |
| 6 | Inštalácia štruktúrovanej kabeláže pre internet a smart home. |
| 7 | Výchozia revízia a odovzdanie dokumentácie skutočného vyhotovenia. |
Bezpečnosť a legislatívne normy
Pri návrhu a realizácii je nevyhnutné dodržiavať platné technické normy, najmä súbor STN 33 2000 pre nízke napätie. Istenie musí zabezpečiť ochranu proti nadprúdom a skratom tak, aby ističe odpojili obvod v stanovenom čase. Vodiče sa dimenzujú na základe očakávaného prúdu, spôsobu uloženia a úbytku napätia. Nikdy nezabudnite, že komplexné elektroinštalačné práce musí vykonávať kvalifikovaný elektrikár s platným oprávnením.
