Elektrické rozvádzače: Kľúčové rozmery a správny výber pre vašu inštaláciu

Elektrické rozvádzače a rozvodnice sú základnými prvkami každej elektroinštalácie. Slúžia ako elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách. Ich hlavnou úlohou je sústrediť elektrické prístroje a pripojenia do jedného bezpečného celku, aby bolo možné obvody prehľadne rozdeliť, istiť a ovládať. Zároveň chránia vodiče a prístroje pred dotykom, prachom a vlhkosťou podľa zvoleného krytia IP. Správny výber rozvádzača alebo rozvodnice rozhoduje o bezpečnosti, prehľadnosti a servisovateľnosti celej inštalácie.

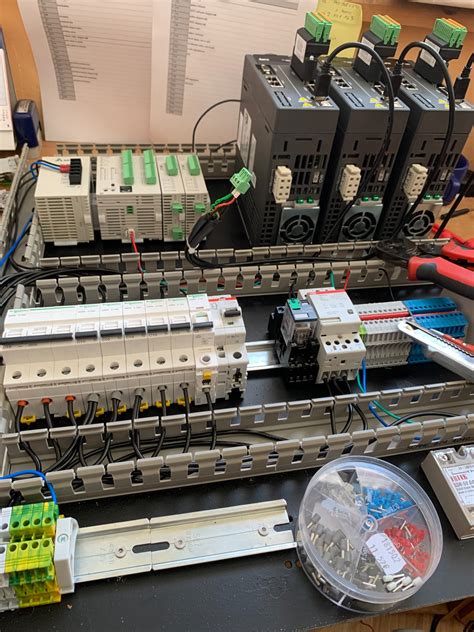

Typy elektrických rozvádzačov a rozvodníc

V kategórii elektrických rozvádzačov nájdete širokú škálu produktov, ktoré sa líšia svojou funkciou, konštrukciou a určením. Medzi hlavné typy patria:

• Modulárne rozvádzače pre DIN lištu: Tieto rozvádzače slúžia na rozdelenie prívodu na viacero elektroinštalačných obvodov (zásuvky, svetlá, vykurovanie a pod.). Zároveň sa do nich inštalujú ochranné prístroje (ističe, prúdové chrániče) a ďalšie pomocné prístroje (stýkače, relé, časovače). Modulárne rozvádzače často obsahujú N/PE svorkovnice a umožňujú rýchlu montáž na DIN lištu, čo je dôležité pri rekonštrukciách aj nových rozvodoch.
• Prázdne rozvodné skrine: Ponúkajú flexibilný priestor na osadenie modulárnymi prístrojmi podľa špecifických potrieb inštalácie.
• Zásuvkové rozvodnice: Sú od výroby osadené 230 V alebo 400 V zásuvkami. Niektoré tiež obsahujú istiace prvky a niektoré majú vytvorený priestor pre ich osadenie. Zásuvkové rozvodnice riešia mobilnú alebo pevne montovanú distribúciu napájania tam, kde potrebujete kombináciu 230 V a 400 V zásuviek. Typickým príkladom sú rozvodnice s vývodmi 2×16 A/400 V/5P + 2×250 V, vo vyhotovení neistenom alebo s možnosťou istenia, s krytím napr. IP44 až IP67 podľa prostredia.
• Elektromerové rozvádzače: Sú určené na meranie a pripojenie odberného miesta. Sú to hotové rozvádzače vrátane vodičov a pripojovacích svoriek, určené na inštaláciu hlavného ističa pre celý objekt, elektromera, HDO modulu či ďalších prvkov.

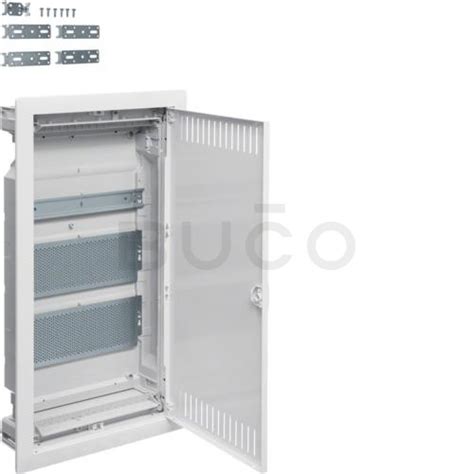

• Multimediálne rozvodnice: Sú špecializované na slaboprúdové a dátové inštalácie, ako sú napríklad rozvodnice multimediálne zapustené pod omietku Eaton KLV-36UPM-F (3-radová), KLV-48UPM-F (4-radová) alebo KLV-60UPM-F (5-radová). Podobné sú aj varianty pre duté steny ako Eaton KLV-36HWM-F (3-radová), KLV-48HWM-F (4-radová) a KLV-60HWM-F (5-radová).
• Rack skrine: Pre slaboprúdové a dátové technológie (napr. 10" nástenné skrine a patch panely), kde je prioritou organizácia kabeláže, prístup a chladenie.
• Skrinky na ističe: Menšie boxy určené na umiestnenie jedného alebo niekoľkých ističov.
• Príslušenstvo rozvodníc a rozvádzačov: Patria sem ventilátory, termostaty na spúšťanie chladenia/ventilácie či hygrostaty, ktoré sledujú vlhkosť a spúšťajú na jej základe vetranie, ako aj fólie, nálepky a značenie.

Ako vybrať správny elektrický rozvádzač: Kľúčové kritériá a rozmery

Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Potom vyberajte podľa krytia IP, počtu modulov, spôsobu montáže (nástenná/zapustená) a požiadaviek na pripojenie (svorky N/PE, priechodky, dvere). Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu.

Miesto montáže a spôsob inštalácie

Spôsob montáže ovplyvňuje nielen estetiku, ale aj praktickosť a priestorové nároky. Nástenné vyhotovenie urýchľuje montáž v technickej miestnosti, zatiaľ čo zapustené bytové rozvádzače šetria miesto a zlepšujú estetiku (napr. zapustený bytový 90M s kovovými dvierkami).

• Na omietku (povrchová montáž): Rozvádzač je umiestnený na povrchu steny. Príkladom je SFOS E1R s rozmermi: šírka 300mm, výška 600mm, hĺbka 245mm.
• Pod omietku (zapustená montáž): Rozvádzač je integrovaný do steny, čo je estetickejšie a šetrí priestor. Rozvodnica Eaton KLV-36UPS-F je "zlatý štandard" pre bytové inštalácie s kapacitou 3 rady (36 modulov).
• Do dutých stien: Špeciálne určené pre montáž do sadrokartónových alebo iných dutých stien.

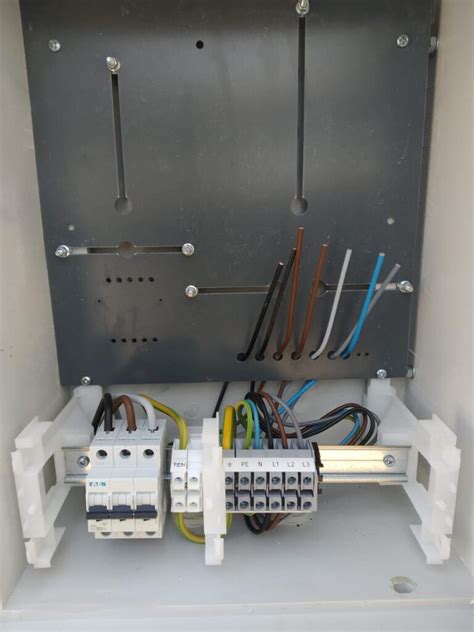

• Pilierové a na zahrabanie do zeme: Používané najmä pre elektromerové rozvádzače, umiestňujú sa na hranici pozemku. Pilierový elektromerový rozvádzač do zeme má v spodnej časti osadený tzv. zemný diel v tvare hranatého písmena U. Vďaka tomu bude držať na mieste dostatočne pevne. Je vybavený podstavcom s otvormi, takže ho môžete ukotviť do betónu.

Počet modulov (M) a radenie

Počet modulov a radov priamo súvisí s celkovou šírkou a výškou rozvádzača a s kapacitou pre osadené prístroje. Je dôležité určiť si rezervu pre budúce doplnenie. V ponuke sú malé rozvodnice (napr. 5M, 7M, 11M, 13M) aj viacradové rozvádzače typu 4×12 modulov alebo 6×24 modulov. Počet modulov závisí od počtu okruhov a použitých prístrojov; bežné sú viacradové rozvádzače (napr. 4×12 modulov) aj väčšie zapustené bytové vyhotovenia (napr. 90M). Rezerva uľahčí doplnenie ďalšieho okruhu, prepäťovej ochrany alebo merania bez výmeny celej skrine. Príkladom sú 24-modulové rozvodnice ETI série ECH (2 rady po 12 modulov) alebo 36-modulové rozvodnice (3 rady x 12).

Krytie (IP)

Stupeň krytia IP určuje odolnosť rozvádzača proti vniknutiu pevných častíc a vody. Iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67).

• Interiér: Bežne sa volí IP20/IP30 alebo IP40.
• Dielne a exteriér: Odporúča sa IP44, IP54, IP55 až IP67; vyššie IP znižuje riziko vniknutia prachu a vody (napr. rozvodnica s držiakom a vývodkou v IP67).

Typ dverí a prístup

Plné dvere znižujú riziko nechceného zásahu, zatiaľ čo priehľadné dvere zjednodušujú kontrolu. Pri servise pomôžu aj náhradné dvere/dvierka (napr. presklené alebo transparentné pre konkrétne rady rozvádzačov). Má zmysel riešiť náhradné dvere alebo transparentné dvierka už pri výbere rozvádzača, najmä v prevádzkach, kde hrozí mechanické poškodenie alebo potrebujete rýchlu vizuálnu kontrolu.

Materiál a odolnosť skrine

Plastové skrine sú ľahké a vhodné do bežných priestorov. Kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55). Materiál je klasický tvrdený polyester, ktorý je samozhášavý a odolá aj intenzívnemu dažďu a krupobitiu.

Elektromerové rozvádzače: Špecifické požiadavky a rozmery

Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako "meracie miesto" a "hlavný istiaci bod". Musí spĺňať prísne technické normy (STN) a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo vašej lokalite (ZSD, SSD, VSD). Každá z nich má rozličné požiadavky na to, ako by mala byť elektromerová skriňa (rozvádzač) vo vnútri usporiadaná a zapojená. Preto je nevyhnutné si zistiť, aká distribučná spoločnosť u vás pôsobí.

Umiestnenie elektromerového rozvádzača

Umiestnenie skrinky na elektromer odsúhlasuje distribučná spoločnosť schválením projektu. Musí byť umiestnená na hranici pozemku, na verejne prístupnom mieste. Elektromerový rozvádzač do plota, do steny či na stenu je v podstate väčšia „kocka“ s rozmermi od cca 30 × 30 cm, samozrejme, existuje mnoho vyhotovení. Môže ísť o zamurovanie do steny objektu, ale stena musí byť na hranici pozemku (napr. plotový múrik). Ak nebude skrinka na elektromer do steny či do plotu zamurovaná, musíte ju pripevniť na nejaký podstavec či konštrukciu, nemôže voľne visieť.

Typ prípojky a tarify

Od typu prípojky závisí, či potrebujete 1-fázovú alebo 3-fázovú prípojku, a teda aj jednofázový alebo trojfázový elektromerový rozvádzač. 3 fázy nájdete vo väčšine rodinných domov, komerčných či priemyselných budov. Ak potrebujete využívať lacnejšiu elektrinu v nízkej sadzbe (tarife), ktorá je k dispozícii v noci, prípadne cez víkendy aj v nejakých časových oknách počas dňa, budete potrebovať dvojtarifný elektromerový rozvádzač. Elektromerová skrinka totiž na to musí byť prispôsobená, musí mať priestor na osadenie modulu hromadného diaľkového ovládania (HDO) a na svorky. Trojfázový jednotarifný elektromerový rozvádzač sa používa v rodinných domoch a iných objektoch, kde nepotrebujete využívať elektrinu v nízkej sadzbe. Naopak, dvojtarifné vyhotovenie je najčastejšie používaný typ v rodinných domoch, kde vykurujú elektrinou - či už elektrickým kotlom, tepelným čerpadlom, elektrickými rohožami či iným spôsobom.

Hlavný istič a bezpečnosť

Hlavný istič musíte dokúpiť zvlášť. Pre domy či malé objekty bez vykurovania elektrinou sa používa najčastejšie trojfázový 25 A istič s charakteristikou B. Ak má dom väčší odber, môže byť istič väčší. Hlavný istič musí byť plombovateľný vo vypnutom stave. Je dôležité poznamenať, že elektromer a hlavný istič je plombovaný. Akékoľvek zásahy do plombovanej časti môžu viesť k sankciám od distribútora elektriny. Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik.

Dôležitosť rozmerov pre kabeláž

Káble na prípojky totiž nie sú najtenšie a nemali by ste ich ohýbať do ostrých uhlov, aby ste nepoškodili izoláciu. Na vytvorenie ohybu teda potrebujete určitý priestor, čo priamo ovplyvňuje potrebné rozmery rozvádzača.

Prehľad vybraných elektromerových rozvádzačov a ich rozmerov

Na trhu je dostupných mnoho typov elektromerových rozvádzačov, ktoré sa líšia nielen výrobcom a určením, ale aj svojimi rozmermi a možnosťami montáže. V tabuľke nižšie sú uvedené príklady pre rôzne distribučné oblasti a typy inštalácie.

Elektromerové rozvádzače pre 2 elektromery či viac elektromerov sa hodia pre dvojdomy, trojdomy, malé bytovky, skupiny garáží, záhradných chatiek, budov s viacerými nájomcami a pod. Veľkou výhodou je, že ušetríte na samotnom rozvádzači, ktorý je lacnejší ako samostatné elektromerové skrine.
