Komplexný sprievodca rozdelením elektrických rozvádzačov a rozvodníc

Orientácia vo svete distribúcie elektriny môže byť mätúca, s pojmami ako panelová doska, rozvádzač a rozvodná skriňa, ktoré sa často používajú zameniteľne. Každý komponent však zohráva odlišnú a kľúčovú úlohu pri zabezpečovaní bezpečnej a efektívnej dodávky energie v celom zariadení. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Každá moderná budova - od malej kancelárie až po veľký priemyselný závod - závisí od dobre organizovanej a bezpečnej distribučnej siete.

Rozvádzač a rozvodnica: Základné pojmy a kľúčové rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Rozvádzač je elektrické zariadenie na otváranie a zatváranie, ochranu a riadenie, keď energetická sústava vykonáva premenu generácia-prenos-distribúcia-elektrická energia. Je to kompletná sada zariadení na distribúciu energie zostavená z primárneho a sekundárneho zariadenia podľa určitého plánu, ktorá sa používa hlavne na riadenie a ochranu vedení a zariadení. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne.

Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove. Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením. Elektrické rozvádzače nízkeho napätia sú špecificky definované ako kombinácia jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. Štruktúra rozvádzača je zhruba podobná, hlavne je rozdelená na miestnosť prípojníc, miestnosť s ističmi, sekundárnu dozorňu (miestnosť s prístrojmi), napájaciu miestnosť, pričom každá miestnosť je všeobecne oddelená oceľovými doskami. Živé časti (prípojnice) EZ sú voľne prístupné. Rozvádzače vyžadujú bezprašné prostredie. Rozvádzač je krytý zo všetkých strán. Zvyčajne stojí na podlahe. Môže sa skladať z niekoľkých polí, vodorovných výsekov polí alebo oddielov. Živé časti nie sú voľne prístupné.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Rozvodnice sú len TTA (typovo skúšané zostavy), prevažne určené na vnútorné použitie, spravidla vyhotovené na montáž na zvislú rovinu. Rozvodnice môžu obsahovať aj ovládacie a signálne zariadenia. Sú konštruované na menovité napätie 300 V voči zemi. Do rozvodníc sa montujú prípojnice, svorkovnice a montážne plechy s funkčnými jednotkami (ochranné prístroje). Veká môžu byť priehľadné alebo nepriehľadné.

Pre lepšie pochopenie rozdielov medzi týmito dvoma základnými typmi zariadení uvádzame porovnávaciu tabuľku:

Rozdelenie elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane úrovne napätia, ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa úrovne napätia

Rozvádzače možno rozdeliť na:

• Rozvádzače vysokého napätia: delia sa na pevné a ručné.
• Rozvádzače nízkeho napätia: delia sa na pevné a zásuvkové.

Z aplikačnej perspektívy

Rozvádzače možno ďalej kategorizovať podľa ich špecifického využitia v rámci elektrickej siete:

• Skriňa prichádzajúceho vedenia: nazýva sa tiež skriňa na príjem energie, ide o zariadenie používané na príjem elektrickej energie z elektrickej siete (z prichádzajúceho vedenia do prípojnice). Spravidla je vybavená ističmi, CT, PT, izolačnými čepeľami a inými súčasťami.
• Výstupná skrinka: nazýva sa tiež napájacia skrinka alebo rozvodná skriňa, je to zariadenie používané na distribúciu elektrickej energie (zo zbernice do každej zásuvky). Spravidla sú tiež nainštalované ističe, CT, PT, izolačné nože a ďalšie komponenty.
• Skrinka na pripojenie prípojníc: nazýva sa tiež skriňa na prerušenie prípojníc. Používa sa na pripojenie dvoch prípojníc (od prípojnice k prípojnici). Spojenie prípojníc sa často používa v segmentácii jednotlivých prípojníc a v systémoch dvojitých prípojníc, aby vyhovovali rôznym možnostiam používateľov. Požiadavky na prevádzkový režim alebo zaručujúce selektívne odstránenie záťaže v prípade poruchy.
• Skriňa PT (transformátora napätia): tiež sa nazýva skriňa transformátora napätia, zvyčajne sa inštaluje priamo na zbernicu, aby zistila napätie zbernice a realizovala ochrannú funkciu. Vo vnútri nainštalujte hlavne transformátor napätia PT, izolačný nôž, poistku a zvodič atď.
• Izolačná skriňa: Používa sa na izoláciu prípojníc na oboch koncoch alebo na izoláciu napájacieho zariadenia od napájacieho zariadenia. Môže to operátorovi poskytnúť viditeľný koncový bod na uľahčenie operácií údržby a opráv. Pretože izolačná skriňa nie je schopná prerušiť a zapnúť záťažový prúd, nie je možné tlačiť alebo ťahať ručnú vozík izolačnej skrinky, keď je s ním uzavretý istič, ktorý je s ňou v zhode. Vo všeobecných aplikáciách je potrebné nastaviť blokovanie medzi pomocným kontaktom ističa a izolovanou ručnou vozíkom, aby sa zabránilo nesprávnej obsluhe operátora.
• Dávkovacia skrinka: Používa sa hlavne na meranie elektrickej energie (kWh) a je rozdelená na vysoké a nízke napätie. Spravidla sa inštaluje s izolačným spínačom, poistkou, CT, PT, meračom aktívnej watthodiny (tradičný alebo digitálny merač), reaktívnym meračom watthodiny, relé a niektorými ďalšími pomocnými sekundárnymi zariadeniami (napríklad monitory zaťaženia atď.).
• SVG (Generátor statických varov): Známe tiež ako vysokonapäťové dynamické generujúce zariadenie na kompenzáciu jalového výkonu alebo statický synchrónny kompenzátor. Vzťahuje sa na zariadenie, ktoré vykonáva dynamickú kompenzáciu jalového výkonu samočinne komutovaným výkonovým polovodičovým mostíkovým prevodníkom. SVG je v súčasnosti najlepším riešením v oblasti riadenia jalového výkonu.
• Skriňa rozvádzača naplnená plynom: tiež sa nazýva uzavretá kombinovaná elektrická skrinka, ide o uzavretú kombináciu ističov, izolačných spínačov, uzemňovacích spínačov, CT, PT, zvodičov, prípojníc atď. V kovovom plášti a potom s izoláciou. Výkon a schopnosť hasenia oblúka dobrý plyn (zvyčajne hexafluorid sírový SF6) sa používa ako izolačné opatrenie medzi fázami a zemou. Je vhodný pre vysokonapäťové a vysokokapacitné rozvodné siete na distribúciu a riadenie.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu:
  • Plastové: Ľahké, cenovo dostupné a odolné voči korózii.
  • Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu.
  • Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.
• Montáž na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Montáž pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

Rozvádzače a rozvodnice sú elektrické skrine a boxy určené na bezpečné rozdelenie, istenie a ovládanie elektrických obvodov v bytových, priemyselných aj vonkajších inštaláciách.

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti. Prázdne skrine predstavujú univerzálne riešenie pre elektroinštalatérov a projektantov. Umožňujú individuálne osadenie komponentov podľa požiadaviek konkrétnej elektroinštalácie.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení. Dodáva sa s hlavným ističom, ktorý je možné zaplombovať. Používajú sa pri nových elektrických prípojkách rodinných domov, bytových domov alebo komerčných objektov. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
  • Pilierové: Nazýva sa aj voľne stojaci a je vybavený spodnou časťou prispôsobenou na zakopanie do zeme. Hodí sa na miesta, kde ešte nemáte alebo neplánujete plot. Ide o pilierovú voľne stojacu rozvodnú káblovú skriňu, ktorá sa umiestňuje na vhodne upravené základy. Prístup do nej majú len osoby s odbornou elektrotechnickou spôsobilosťou.
  • Nástenné: Je určená na inštalovanie na stenu. Môže byť upevnená aj na nosnej rámovej konštrukcii.
  • Pre zapustenú montáž: Určená na zabudovanie do steny.

  Jedno- a trojfázové elektromerové skrine majú rovnaké rozmery i cenu. Jednofázové elektromerové rozvádzače sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie. Budete potrebovať tzv. dvojtarifný elektromer. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendy - hovorí sa tomu aj nočný prúd. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou. Elektromerový rozvádzač pre 2 elektromery využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Tie sú ideálne pre miesta s viacerými samostatnými odbermi.

  Ako všetci výrobcovia na Slovensku, aj my používame na výrobu elektromerových rozvádzačov skrine z plastu plneného sklenným vláknom. Takáto plastová skrinka na elektromer má však jednu nevýhodu. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje.

• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok. Zásuvkové rozvodnice sa používajú najmä na stavbách, v dielňach alebo priemyselných prevádzkach.
• Stavebné rozvádzače: Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

  Základy rozvádzača

Kľúčové vnútorné komponenty rozvádzačov

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Medzi vnútorné komponenty rozvádzača patria: zbernica (prípojnica), istič, konvenčné relé, integrované ochranné zariadenie relé, merací prístroj, izolačný nôž, kontrolka, uzemňovací nôž atď.

• Prípojnica (zbernica): Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov. Zariadenia na spracovanie prípojníc sa používajú hlavne na rezanie, dierovanie a ohýbanie medených prípojníc v rozvádzačoch a medzi nimi.

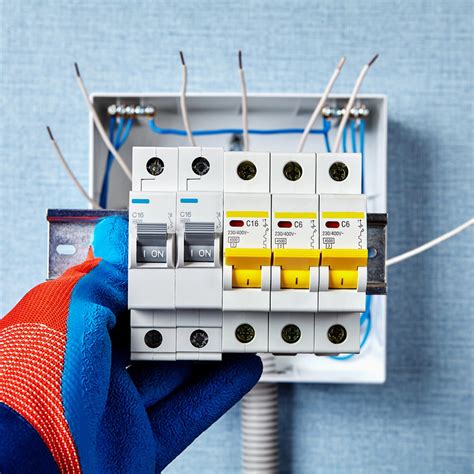

• Istič: Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.

  Za normálnych pracovných podmienok je istič v uzavretom stave (s výnimkou špeciálnych aplikácií) a obvod je pripojený. Pri vykonávaní automatických ovládacích alebo ochranných kontrolných činností môže istič vykonávať prerušenie alebo spínanie obvodu pod kontrolou komplexného ochranného zariadenia. Istič môže nielen zapínať a vypínať prúd normálnej záťaže, ale tiež odolávať skratovému prúdu po určitú dobu (niekoľkonásobne alebo dokonca desaťkrát bežný pracovný prúd) a môže skrat prerušiť prúd a odstráňte chybné obvody a zariadenia. Hlavnou funkciou ističa je prerušenie a zapnutie obvodu (vrátane prerušenia a vytvorenia normálneho prúdu, prerušenia skratového prúdu). V procese prerušenia a pripojenia obvodu je nevyhnutne vytvorený oblúk medzi pohybujúcim sa kontaktom a statickým kontaktom ističa. Podľa rôznych hasiacich médií s oblúkom možno ističe rozdeliť na: olejové ističe (viac oleja, menej oleja), ističe hexafluoridu sírového (SF6), vákuové vypínače, vzduchové vypínače atď. Hlavné primárne zariadenie vo vysokej a rozvádzače nízkeho napätia, s ktorými v strojárstve často prichádzame do styku, je vypínač. Pretože pohyblivé a statické kontakty ističa sú zvyčajne zabalené v nádobe naplnenej prostriedkom na zhášanie oblúka, stav otvorenia a zatvorenia ističa nemožno posúdiť priamo, zvyčajne pomocou pomocných zariadení ističa (ako je otváranie a zatváranie).

  Príklady ističov: Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B, jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B, trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B.

• Prúdové chrániče (RCCB): Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny. Príklad: 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch, kde je riziko úrazu vyššie.
• Ochranné zariadenie mikropočítača: Ochrana mikropočítača sa skladá z komponentov, ako je vysoká integrácia, žiadny mikrokontrolér čipu zbernice, vysoko presný prúdový a napäťový transformátor, vysoké medziľahlé relé na export izolácie a vysoko spoľahlivý spínaný napájací modul. Zariadenia na ochranu mikropočítačov sa používajú hlavne ako elektrárne, rozvodne, distribučné stanice atď. s úrovňou napätia 110 KV a nižšou a môžu sa tiež použiť ako ochrana a monitorovanie napätia a prúdu systému v napäťových úrovniach medzi 70 V a 220 V.
• Izolačný nôž (alebo izolačný spínač): Izolačný nôž dokáže zistiť, či je pripojený alebo odpojený kvôli zjavnému zlomeniu. Používa sa hlavne na izoláciu vysokonapäťových napájacích zdrojov na zaistenie bezpečnej kontroly a opráv vedení a zariadení. Prúd, ktorý je možné prerušiť, je malý (zvyčajne iba niekoľko ampérov). Pretože neexistuje žiadne špeciálne zariadenie na zhášanie oblúka, nemožno ho použiť na prerušenie poruchového prúdu a normálneho pracovného prúdu a nie je dovolené vykonať prerušenie s bremenom.
• Poistka: Poistka je jednoduché zariadenie na ochranu obvodov. Jeho princíp spočíva v tom, že keď prúd pretekajúci poistkou dosiahne alebo po určitú dobu prekročí určitú hodnotu, jeho vlastná tavenina sa roztaví a preruší okruh. Princíp jeho činnosti je jednoduchý, ľahko sa inštaluje, zvyčajne sa nepoužíva samostatne, používa sa hlavne na spoluprácu s inými elektrickými spotrebičmi.
• Spínač záťaže: Spínač záťaže má jednoduché hasiace zariadenie. Hasiacim prostriedkom oblúka je všeobecne vzduch, ktorý môže vytvárať a prerušovať určité prúdy a nadprúdy, ale nemôže prerušovať skratové prúdy a nemôže sa použiť na prerušenie skratových porúch. Preto nie je absolútne dovolené jednoducho používať vypínač záťaže na výmenu ističa; ak sa má použiť spínač záťaže, musí sa použiť v spojení s vyššie uvedenou vysokonapäťovou poistkou (v skutočnosti sa poistka a spínač záťaže často používajú sériovo kvôli jednoduchej ochrane proti preťaženiu, aby sa znížili náklady na projekt). Spínač záťaže je podobný izolačnému nožu a je tu zjavná rozpínacia medzera, ktorá ľahko určí, či je obvod v zapnutom alebo vypnutom stave.
• Transformátor PT (TV) / CT (AV): Transformátor je vlastne špeciálny transformátor, ktorý sa používa hlavne na elektrickú izoláciu primárneho obvodu a riadiaceho obvodu, čím sa rozširuje sekundárne zariadenie (prístroj, komplexná ochrana atď.) Rozsah pôsobnosti použitia. Použitie PT / CT môže zabrániť vysokému napätiu / vysokému prúdu primárneho obvodu v priamom vstupe do sekundárneho riadiaceho zariadenia (ako sú napríklad: merače, komplexné ochranné zariadenia atď.) A môže tiež zabrániť fungovaniu primárneho obvodu byť ovplyvnená poruchou ovládacieho zariadenia.
• Ručný vozík: Ručný vozík je súčasťou vysokonapäťového rozvádzača a vysokonapäťové ističe a ostatné komponenty sa inštalujú osobitne. Ich funkcie sú v zásade rovnaké ako v prípade pevného rozvádzača. Hlavný rozdiel je v tom, že uľahčujú údržbu a generálne opravy (vozíky je možné zasunúť a vytiahnuť cez rukoväť mechanického ovládacieho mechanizmu). Ručné vozíky majú všeobecne tri polohy: pracovný (počas normálnej prevádzky), testovací (počas skúšobnej prevádzky a poľné testovanie) a výstupný (počas údržby a generálnej opravy).
• Uzemňovací nôž (tiež nazývaný uzemňovací spínač): Používa sa hlavne na uzemnenie, aby sa zaistila bezpečnosť personálu počas údržby linky a zariadení; po druhé, môže sa použiť na umelé spôsobenie skratu uzemnenia systému na dosiahnutie kontroly účelu ochrany. Uzemňovací nôž je zvyčajne pripojený k vysokonapäťovej strane redukčného transformátora. Ak zlyhá prijímací end alebo dôjde k vnútornej poruche transformátora, mal by sa spínač uzemňovacieho noža automaticky uzavrieť, čo by spôsobilo skratovú poruchu uzemnenia a vynútil by vysielací koniec (istič na hornom konci rýchlo reaguje na prerušenie poruchy, takže jedná sa o osobnú poruchu skratu na zemi. Účelom je zabezpečiť, aby istič na prevodovom konci mohol rýchlo konať.
• Prístrojové vybavenie: Multifunkčný prístroj je multifunkčný trojfázový digitálny inteligentný merací a riadiaci prístroj vyvinutý na monitorovanie nízkonapäťového výkonu, ktorý integruje diaľkové meranie, diaľkovú signalizáciu a diaľkové ovládanie. Prijíma špičkovú konfiguráciu, vysoko výkonný 32-bitový zabudovaný mikroprocesor, vysoko presné vzorkovanie AD, môže priamo alebo nepriamo merať napätie, prúd, výkon, účinník a frekvenciu v trojfázovej elektrickej sieti a je možné ho pripojiť k priemyselnému riadiace zariadenie na vytvorenie riadiaceho systému.
• Online monitor teploty: Rozvádzače ručných vozíkov sa bežne používajú v systéme napájania. V konštrukcii vozíka vysokonapäťových ističov sú statický kontakt a pohyblivý kontakt základným prvkom a pohyblivý kontakt je v kontakte so statickým kontaktom. Existuje medzi nimi kontaktný odpor. Ak je kontaktný odpor príliš veľký, zvýšenie teploty prekročí stanovenú hodnotu, čo urýchli oxidáciu pohyblivých a statických kontaktov. V dôsledku oxidácie sa zvýši kontaktný odpor, čo zvýši tvorbu tepla. Online monitor kontaktnej teploty je vyvinutý tak, aby sa zabránilo takýmto nehodám.
• Inteligentný prstencový monitor hlavnej jednotky: Pri dlhodobej prevádzke prstencovej hlavnej jednotky bude mať z rôznych objektívnych dôvodov krúžková hlavná jednotka počas inštalácie a uvedenia do prevádzky poruchy káblov, poruchy plynovej komory, poruchy ovládacieho mechanizmu atď. Porucha bleskoistky atď. priniesla skryté riziká pre spoľahlivú prevádzku elektrickej siete.

Bežné výrobné zariadenia rozvádzačov

Pre výrobu rozvádzačov sa používajú špecifické stroje a procesy, ktoré zabezpečujú ich kvalitu a funkčnosť:

• Tri hlavné kusy plechu: CNC dierovací stroj, strihací stroj, ohýbací stroj. Tieto tri kusy sú základným nástrojom na výrobu plechu a používajú sa hlavne na výrobu rozvádzačov. Presnosť spracovania plechu má väčší vplyv na vysokonapäťové spínacie skrinky ručného vozíka a nízkonapäťové zásuvkové spínacie skrinky, čo sa prejaví pri zasunutí a zasunutí vozíka a pri zameniteľnosti zásuviek.
• Zariadenie na striekanie plastov: Elektrostatický nástrek na povrch rozvádzača. Elektrostatický postrek je úplná sada postupov, pri ktorých sa pomocou elektrostatickej adsorpcie adsorbujú práškové farby na kovovom povrchu a po vytvrdení pri vysokej teplote sa na povrchu vytvorí ochranný film.

Výber rozvodnej skrinky a dôležité parametre

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov. Pri výbere rozvádzača alebo rozvodnice si najprv ujasnite, či potrebujete hotové zásuvkové vyhotovenie (230 V/400 V, 16 A/32 A) alebo prázdnu skriňu na osadenie modulárnymi prístrojmi. Kľúčové je prispôsobiť vyhotovenie prostrediu a budúcemu rozšíreniu: iné nároky má bytový rozvádzač (napr. 48 modulov, IP40) a iné prázdna kovová skriňa do výroby (napr. IP55) alebo zásuvková rozvodnica do exteriéru (napr. IP54-IP67).

Počet modulov (pozícií)

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh.

Spôsob montáže

Spôsob montáže je ďalším dôležitým parametrom. Rozvádzače sa môžu montovať na stenu (na omietku) alebo pod omietku (zápustné). Rozvodná skriňa pod omietku síce pôsobí nenápadne, ale vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické.

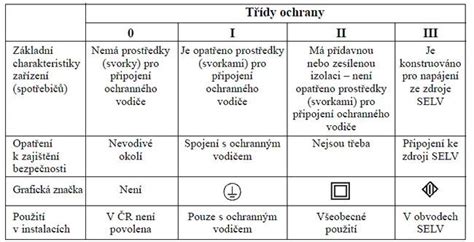

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky. Do vonkajšieho prostredia sa typicky volí minimálne IP44, častejšie IP54, a pri náročných podmienkach (striekajúca voda, prach) aj IP67. Vyššie IP znižuje riziko vniknutia prachu a vody.

Materiál

Ako už bolo spomenuté, rozvodné skrinky sa vyrábajú z plastu, kovu alebo ocele, pričom voľba závisí od prostredia, v ktorom bude skrinka umiestnená a akým vplyvom bude vystavená. Plastové skrine sú ľahké a vhodné do bežných priestorov, kovové skriňové rozvádzače sa volia tam, kde je požiadavka na vyššiu mechanickú odolnosť a stabilitu (napr. prázdne kovové skrine v IP55).

Špeciálne vlastnosti

Niektoré moderné rozvodnice disponujú špeciálnymi vlastnosťami, ako sú napríklad výrezy na dverách pre priepustnosť WiFi signálu, čo je praktické v domácnostiach s modernými technológiami. Niektoré balenia môžu obsahovať aj držiak zariadení a dvojitú zásuvku, alebo špeciálne montážne príslušenstvo pre rôzne typy stien.

Predpripravené rozvádzače

Pre tých, ktorí hľadajú rýchle a spoľahlivé riešenie, sú k dispozícii predpripravené rozvádzače. Tieto inovatívne zariadenia sú navrhnuté tak, aby vyhovovali najnáročnejším požiadavkám a sú pripravené na okamžité použitie, čím šetria čas a zabezpečujú bezchybnú inštaláciu. Špeciálnym príkladom pokročilého riešenia je pripojovacia skriňa, ktorá umožňuje rýchlu inštaláciu núdzového napájania v inštalácii zákazníka. V normálnom prevádzkovom stave siete sú všetky obvody napájané priamo z napájacieho systému, vrátane obvodov núdzového napájania. Pri výpadku siete sa systém automaticky prepne na núdzové napájanie z meniča, čím zabezpečí nepretržitú prevádzku dôležitých zariadení.

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

Modulárne rozvodnice v interiéri

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze.

Elektromerové rozvádzače

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer.

Distribučnej spoločnosti elektriny potom podáte žiadosť, v ktorej požadované parametre uvediete. Podľa podmienok potom projektant vypracuje projektovú dokumentáciu k prípojke. Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky. Spôsob montáže vám distribučná spoločnosť neprikáže, ten je na vás.

Certifikácia a dokumentácia

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

• Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
• Potvrdenie o kusovej skúške: Dokumentuje, že každý kus rozvádzača prešiel špecifickými testami.
• Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte.
• Protokol o kusových skúškach: Podrobnejší záznam z vykonaných skúšok.
• Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu: Poskytuje dôležité informácie pre správne a bezpečné používanie zariadenia.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky. Výrobca musí označiť rozvádzač typovým (výrobným) štítkom. Všetky označenia na rozvodnom zariadení a na jeho častiach musia byť zrozumiteľné a trvanlivé a zosúladené so schémami zapojenia, ktoré sú dodané spolu s rozvádzačom.
