Správne kotvenie polystyrénu 100 mm: Kľúč k dlhodobej a efektívnej fasádnej izolácii

Zateplenie fasády je jedným z kľúčových krokov k úsporám energie a zlepšeniu tepelnoizolačných vlastností domu. Aby malo zateplenie tú správnu účinnosť a zároveň spĺňalo aj príslušné normy, je nevyhnutná správna montáž a ukotvenie izolačného materiálu. V tomto článku sa pozrieme na profesionálny postup kotvenia fasádneho izolantu, najmä polystyrénu s hrúbkou 100 mm, pomocou zápustnej montáže talířových hmoždiniek a fasádnych zátek.

Prečo je správne kotvenie fasádneho polystyrénu kľúčové?

Kvalitné zateplenie je základom, ale bez správneho ukotvenia môže byť jeho efektivita ohrozená. Mechanické upevnenie izolantu hmoždinkami plní niekoľko dôležitých funkcií:

• Zabezpečenie mechanickej stability: Lepiaci tmel primárne drží dosky polystyrénu prilepené k podkladu, ale u niektorých povrchov alebo pri väčšom zatížení nemusí byť sám o sebe dostatočne spoľahlivý. Kotvy dopĺňajú a posilňujú toto lepenie.

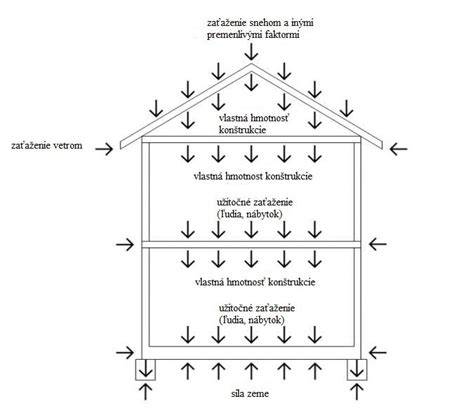

• Odolnosť voči saniu vetra: Na fasádu pôsobia dynamické sily, najmä sanie vetra, ktoré sa snažia izoláciu odtrhnúť. Hmoždinky zabezpečujú, že izolant zostane pevne na svojom mieste aj pri silnom vetre.
• Zabránenie smykovému pohybu izolácie: Vplyvom zmien teploty a vlhkosti môže dôjsť k miernemu pohybu izolantu. Hmoždinky obmedzujú tento pohyb a udržujú rovinnosť fasády.
• Premostenie nerovností podkladu: Ak je podklad nerovný, môže dôjsť k tomu, že lepidlo nebude rovnomerne roznášať zaťaženie. Kotvy pomáhajú vyrovnať tieto nerovnosti a zabezpečiť celoplošnú priľnavosť.
• Zvýšenie bezpečnosti u ťažších izolantov: U minerálnej vlny alebo silnejších polystyrénových dosiek (napr. 100 mm) je nutnosť mechanického kotvenia ešte výraznejšia, aby sa predišlo prípadnému odlúpnutiu.

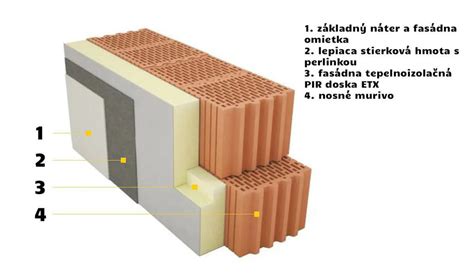

Výber materiálu: Polystyrén ako ideálna voľba pre fasádu

Medzi najpoužívanejšie materiály využívané na zatepľovanie fasád patrí polystyrén, ktorý je na tieto účely veľmi vhodným materiálom. Najvhodnejší materiál na zateplenie fasády je overený expandovaný polystyrén (EPS), ktorý má vynikajúce termoizolačné parametre.

Siahnuť môžete aj po špeciálnych polystyrénových materiáloch, ktoré sú presne prispôsobené na zateplenie fasády:

• Polystyrénové dosky Austrotherm GrEPS 70: Tieto dosky s prídavkom grafitových častíc dokážu účinnejšie absorbovať slnečné žiarenie. Ich nepopierateľnou výhodou sú až o 20% lepšie termoizolačné schopnosti v porovnaní s bežným expandovaným polystyrénom. Sú pritom rovnako recyklovateľné, ako dosky z bežného EPS polystyrénu.
• Dosky Austrotherm Resolution Fasáda: Ak vám záleží na tom, aby bola účinná izolácia čo najtenšia, ideálnou voľbou budú tieto dosky, vyhotovené z peny s obojstranne uzavretou bunkovou štruktúrou. Izolačné vlastnosti tejto dosky navyše zlepšuje vrstva polystyrénu s prídavkom grafitu, ktorá je nanesená z oboch strán. Tieto materiály sú ideálne aj pre nízkoenergetické stavby.

Proces kotvenia fasádneho polystyrénu: Od prípravy po ukotvenie

Pred samotným kotvením: Príprava a dôležité zásady

Zatepľovanie stavieb prebieha v rôznych fázach a nie je to úplne jednoduchý proces. Veľmi dôležitá je preto svedomitá a dôkladná príprava. Pred začatím akýchkoľvek prác a už pri samotnom plánovaní vám určite odporúčame, aby ste sa poradili s odborníkom alebo špecializovanou spoločnosťou. Už pri navrhovaní zateplenia určite odporúčame kontaktovať odborníka, ktorý s vami preberie jednotlivé časti procesu zatepľovania a usmerní vás. Výber kvalitného a vhodného materiálu je totiž len jedným z predpokladov správneho a účinného zateplenia. Tým ďalším je bezpochyby správna a odborne vykonaná montáž.

Pred samotným kotvením je nevyhnutné zabezpečiť, aby bol podklad pod zateplením perfektne vyčistený, hladký a tiež dokonale vysušený. Ak aj ide o staršiu stavbu, vždy je v prvom rade potrebné spoľahlivo odstrániť príčiny vzniku vlhnutia fasády. Hmoždinky sa osadzujú až po zatvrdnutí lepiacej hmoty, spravidla po 24 až 72 hodinách od nalepenia, aby nedošlo k posunu izolantu a k narušeniu jeho rovinatosti.

Technika zápustnej montáže talířových hmoždiniek

Zápustná montáž fasádneho izolantu predstavuje efektívne riešenie, ktoré zaisťuje nielen estetický vzhľad fasády, ale aj jej dlhodobú odolnosť a funkčnosť. Tento postup minimalizuje vznik tepelných mostov, ktoré by inak mohli viesť k vykreslovaniu hmoždiniek na fasáde v zimnom období.

1. Na vyznačených miestach vyvŕtame otvory do podkladu.
2. Pomocou kovovej frézky (napr. ZOFITHERM KF65) vytvoríme presný vyhĺbený priestor v polystyréne, kam sa hmoždinka zapustí.
3. Do vyvŕtaného a vyfrézovaného otvoru vložíme hmoždinku (napr. WKTHERM S8).
4. Vŕtačku nastavíme na nízke otáčky a pomaly uťahujeme, aby sa hmoždinka bezpečne rozevřela a upevnila v podklade.
5. Po ukotvení hmoždinky zakryjeme otvor šedou polystyrénovou fasádnou zátkou (napr. ZOFITHERM EPS 15 x 65 mm).

Zapuštěná montáž s víčkováním maximálne eliminuje vykreslování hmoždinek a prispieva k celkovo hladkému a bezchybnému povrchu fasády.

Správne množstvo a rozmiestnenie kotiev

Správne množstvo a rozmiestnenie hmoždiniek je kľúčové pre pevnosť a stabilitu zatepľovacieho systému. Kotvenie sa vykonáva vždy podľa kotevného plánu, ktorý zaisťuje optimálnu stabilitu fasádneho izolantu.

• Štandardné umiestnenie: Hmoždinky sa štandardne umiestňujú do rohov izolačných dosiek a jedna hmoždinka sa vkladá do ich stredu.
• Minimálny počet: Minimálne množstvo kotiev, aby doska bola zakotvená po obvode aj v ploche, je 6 ks/m2 pre izolačné dosky rozmerov 1000x500 mm (EPS, XPS, perimetr).
• Zvýšenie v rizikových zónach: V oblasti nároží a atiky sa počet hmoždiniek zvyšuje.
• Podľa výrobcu systému: Nutnosť použitia kotiev a ich presný počet na m2 udáva výrobca systému, napr. systém Weber Terranova, štandardne sa počet kotiev pohybuje v počte 6-8 ks na m2 s priemerom prídržného taniera min. 60 mm pri izolante ISOVER TF Profi, a v počte 1 ks/doska ISOVER NF333 s priemerom prídržného taniera 140 mm.
• Odvetrané fasády: Pri odvetraných fasádnych zatepľovacích systémoch sa izolácia pripevňuje iba mechanicky pomocou kotiev alebo tŕňov.

Typy hmoždiniek a špecifiká kotvenia podľa materiálu

Výber správneho typu hmoždinky je rovnako dôležitý ako jej správne osadenie. Hmoždinka musí byť osadená pevne bez pohybu a jej tanier je zapustený maximálne 1 mm pod povrch izolantu, alebo osadený do roviny s povrchom izolačnej dosky.

• Pre izolačné dosky z EPS a XPS (polystyrén): Je potrebné používať hmoždinky s priemerom taniera min. 60 mm. Talířové hmoždinky sa osadzujú tak v mieste stykov dosiek, ako aj v ich ploche.
• Pre minerálne dosky (MW) s podélnou orientáciou vlákien (TR 15 kPa): Používajú sa hmoždinky s priemerom taniera min. 60 mm.
• Pre minerálne dosky (MW) s podélnou orientáciou vlákien (TR 10 kPa): Odporúča sa používať hmoždinky s priemerom taniera min. 60 mm opatrené rozširovacím talířkom 90 mm. Talířové hmoždinky sa osadzujú tak v mieste stykov dosiek, ako aj v ich ploche.
• Pre minerálne izolačné lamely (MW) s kolmou orientáciou vlákien: Hmoždinky sa dopĺňajú o rozširovacie talíře 140 mm. Talířové hmoždinky sa osadzujú iba do plochy izolačných lamiel.
• Pre ETICS s minerálnou vlnou (MW): Odporúčame použiť hmoždinky s oceľovým tŕňom.
• Pre podklad kategórie E (autoklávovaný pórobetón): Vždy sa používajú šróbové talířové hmoždinky.

V technickej dokumentácii každej hmoždinky je uvedená kategória podkladu, pre ktorý je hmoždinka určená, a minimálna kotevná hĺbka. Minimálna kotevná hĺbka sa meria od nosného materiálu bez omietky, pretože omietka sa nepovažuje za nosný materiál.

Normatívne požiadavky a projektovanie mechanického upevnenia ETICS

Typ hmoždiniek pre kotvenie vychádza z projektovej dokumentácie a je v súlade s certifikátom ETICS (Stavebného technického prehlásenia). Upevnenie kontaktných zatepľovacích systémov (ETICS), v ktorých tvorí tepelnú izoláciu dosky z penového polystyrénu EPS alebo z minerálnej vlny MW, sa navrhuje podľa STN 73 39 02 - Vnější tepelně izolační kompozitní systémy (ETICS) - Návrh a použití mechanického upevnění pro spojení s podkladem. Norma STN 73 29 02 nadväzuje na STN 73 29 01 a podrobne špecifikuje postup pri návrhu mechanického upevnenia ETICS hmoždinkami pre systémy s charakteristickou plošnou hmotnosťou vonkajšieho súvrstvia najviac 20 kg/m2.

Pri návrhu kotiev projektant postupuje v súlade s STN 73 29 01, STN 73 29 02, ETAG 004, ETAG 014, STN EN 1991-1-4 Zaťaženie konštrukcií Časť 1-4: Všeobecné zaťaženie - Zaťaženie vetrom a technickou dokumentáciou ETICS. Počet kotiev je závislý na výške budovy, tvarových charakteristikách budovy, umiestnení budovy, veternej oblasti podľa mapy veterných oblastí a kvalite podkladu pre kotvenie, ktorá sa stanoví pre danú hmoždinku výtažnou skúškou podľa ETAG 014.

Zjednodušený návrh mechanického upevnenia na účinky sania vetra

V obvyklých prípadoch možno vykonať návrh mechanického upevnenia ETICS zjednodušeným postupom pre budovy v I. až IV. veternej oblasti podľa STN EN 1991-1-4, pri ktorých prúdenie vetra nie je nepriaznivo ovplyvnené ich tvarom, polohou alebo prekážkami v okolí a ktorých výška nad okolitý terén po hornú hranu atiky alebo rímsy nepresiahne 38 m.

Pre zjednodušený návrh sa účinky zaťaženia vetrom uvažujú pre celý vonkajší plášť jedinou najmenej priaznivou hodnotou podľa najväčšej výšky, tvaru budovy, veternej oblasti a kategórie terénu prislúchajúcej ich polohe. U budov vyšších než 15 m možno plochy plášťa členiť na dve výškové pásma:

• Prvé pásmo: Do výšky 15 m vrátane. Účinky zaťaženia vetrom v prvom pásme sa uvažujú hodnotou prislúchajúcej výške 15 m.
• Druhé pásmo: Od 15 m do celkovej výšky budovy. Účinky zaťaženia vetrom v druhom pásme sa uvažujú hodnotou prislúchajúcej najväčšej výške budovy.

Plochy plášťa sa rozdelia na okrajové oblasti (A1, prípadne A1 a A1) a vnútorné (B1, prípadne B1 a B2) podľa obrázku. Toto rozčlenenie plôch na okrajové a vnútorné oblasti sa vykoná pre všetky strany budovy, účinky vetra sa uvažujú zo všetkých strán. Parameter 'e' pre stanovenie šírky okrajovej oblasti sa uvažuje ako menší z hodnôt šírky alebo dvojnásobku výšky budovy. Pri stanovení dĺžky a šírky budovy sa pri zjednodušenom návrhu používajú jej najväčšie pôdorysné rozmery. Ak je budova súčasťou bloku, vychádza sa pri stanovovaní okrajovej a vnútornej oblasti z rozmeru a tvaru celého bloku.

Počet hmoždiniek na 1 m2 v okrajovej oblasti sa stanoví u budovy s jedným výškovým pásmom pre dosky z izolačného materiálu o rozmeroch 500x1000 mm podľa triedy únosnosti hmoždinky pre celkovú výšku budovy a príslušnú vetrovú oblasť a kategóriu terénu podľa tabuliek v prílohe D STN. Pri budovách členených na dve výškové pásma sa počet hmoždiniek v okrajovej oblasti stanoví podľa výškového pásma pre príslušejúcu vetrovú oblasť a kategóriu terénu. Pre prvé výškové pásmo (oblasť A1) sa použijú hodnoty platné pre výšku budovy 15 m, pre druhé výškové pásmo (oblasť A2) sa použijú hodnoty platné pre celú výšku budovy. Počet hmoždiniek na m2 vo vnútornej oblasti plochy (B1, prípadne B1, B2) sa môže oproti okrajovej oblasti znížiť najviac o 25 %, ale počet hmoždiniek na celú dosku izolantu musí byť vyjadrený vždy celým číslom.

Orientačný počet kotiev pre fasádny polystyrén (EPS)

Pre správne ukotvenie polystyrénových dosiek je kľúčové dodržať odporúčaný počet kotiev. Nasledujúce informácie sumarizujú orientačné hodnoty:

• Vo vnútornej ploche: Pre dosky s rozmermi 1000x500 mm sa odporúča minimálne 6 kotiev na 1 m2, rovnomerne rozmiestnených po obvode a v ploche.
• V okrajových oblastiach: V týchto zónach sa počet kotiev zvyšuje, často až o 25% vyšší, v závislosti od vetrovej oblasti a výšky budovy, podľa podrobného kotevného plánu.
• Pre systém ISOVER TF Profi: Výrobca odporúča 6-8 kotiev na 1 m2 s priemerom prídržného taniera minimálne 60 mm.
• Pre systém ISOVER NF333: Špecifikuje sa 1 kotva na dosku s priemerom prídržného taniera 140 mm.

Čo robiť pri nesprávne osadených kotvách a najčastejšie chyby pri zatepľovaní

Ak je rozperná kotva zle osadená, deformovaná alebo inak poškodená, a pokiaľ je to možné, odstráni sa (zvyšný otvor sa vyplní tepelnoizolačným materiálom a výstužnou maltou) a nahradí novou vedľajšou rozpernou kotvou v jej blízkosti. Rozperné kotvy je možné použiť iba do podkladov, ktoré sú označené na kotve a na balení.

Je potrebné uvedomiť si, že čiastočné zateplenie fasády nemá prakticky žiadny význam. Ďalšou z častých chýb je úplné nezateplenie, prípadne nesprávne zateplenie soklovej časti, ktorá je kritická pre ochranu budovy pred vlhkosťou.
