Komplexný sprievodca elektrickými rozvádzačmi a rozvodnicami: Funkcie, typy a bezpečnosť

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Pochopenie ich funkcie, typov a komponentov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Rozvádzač vs. Rozvodnica: Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu. Rozvádzač, rozvodná skriňa, ističová skrinka, elektrická skrinka - niektorí ľudia si tieto pojmy zamieňajú a hoci majú všetky podobný účel, je medzi nimi predsa len mnoho odlišností.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne. Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove.

Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom.

Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod.

Kľúčové komponenty elektrického rozvádzača

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

Kryt a skrinka

Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection).

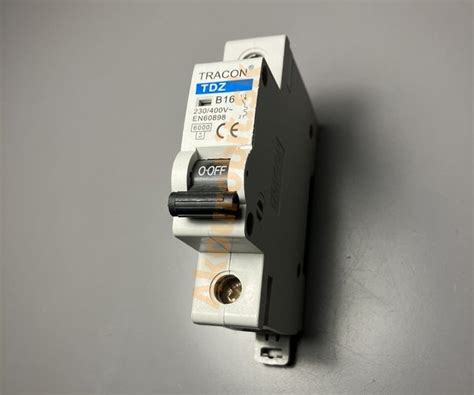

Ističe

Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení.

• Jednopólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Toto je najpoužívanejší istič pre istenie zásuvkových obvodov v domácnostiach a kanceláriách.
• Jednopólový istič Eaton série PL6 s menovitým prúdom 10 A a charakteristikou B: Podobne bežný istič s nižším menovitým prúdom.
• Trojpólový istič Eaton série PL6 s menovitým prúdom 16 A a charakteristikou B: Používa sa pre trojfázové obvody.

Prúdové chrániče (RCCB)

Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.

• 4-pólový prúdový chránič (RCCB) pre trojfázové obvody s citlivosťou 30 mA: Zabezpečuje vysokú úroveň bezpečnosti v trojfázových systémoch, kde je riziko úrazu vyššie.

Prípojnica

Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.

Svorkovnice a prepojovacie lišty

Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača.

• Jednopólový rozbočovací mostík N-7CZ v modrej farbe: Slúži na rozdelenie neutrálneho vodiča (N). Obsahuje 7 skrutkových svoriek pre vodiče do 16 mm².
• Trojpólová prepojovacia lišta (hrebeň) typu vidlička (U): S prierezom 10 mm² a menovitým prúdom 63 A. Dĺžka lišty je 210 mm, čo zodpovedá 12 modulom.

Ďalšie komponenty

Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím. Na ich montáž teda nepotrebujete skrutky.

Typy a prevedenia elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte. Často sa používajú vo vonkajších priestoroch alebo v priemyselných aplikáciách.
• Rozvodné skrine: V rámci rozvodných skríň existujú rôzne prevedenia podľa materiálu:
  • Plastové: Ľahké, cenovo dostupné a odolné voči korózii.
  • Kovové: Odolnejšie voči mechanickému namáhaniu a poskytujú lepšiu ochranu.
  • Extra odolné - oceľové: Ideálne pre náročné prevádzkové podmienky, kde je vyžadovaná maximálna odolnosť.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.

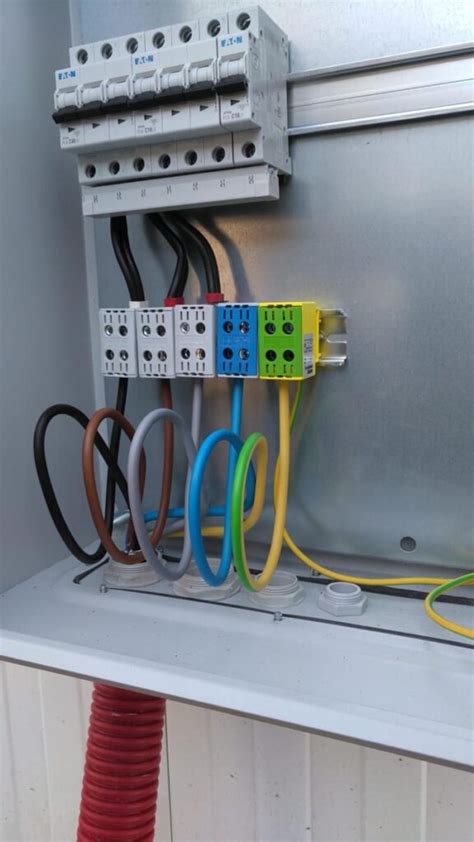

• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenie v zmysle aktuálne platných STN. Elektromerová skriňa sa dodáva spolu s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa elektromerové rozvádzače (skrinky na elektromer) delia na pilierové, nástenné a pre zapustenú montáž pod omietku. Najdôležitejším prvkom je práve elektromer, ktorý dodáva distribúcia. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm. Pre spojenie uzemňovacieho drôtu s rozvádzačom je potrebný ohybný žltozelený vodič CYA16 (prípadne kompletný adaptér pre uzemnenie rozvádzača). Pre zapojenie rozvádzača budeme potrebovať krížový a plochý šróbovák pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky. Je zložený zo svorky SR03 a 30 cm dlhého zelenožltého vodiča CYA16, ktorý je k svorke pripevnený očkom. Na jeho druhej strane je dutinka, ktorá sa pripája do zemniacej svorky v rozvádzači. Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Rozvádzače pre oblasť západoslovenskej distribúcie mali v minulosti aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.
• Poistková skrinka: Je vybavená poistkovými držiakmi a svorkou na pripojenie PEN vodiča. Poistná skrinka je spravidla určená na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok.
• Staveniskový rozvádzač: Je určený na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky, hlavným vypínačom atď.

Umiestnenie elektrického rozvádzača

Správne umiestnenie elektrického rozvádzača je dôležité z hľadiska bezpečnosti, prístupnosti a funkčnosti.

Modulárne rozvodnice v interiéri

V prípade bytových alebo domových modulárnych rozvodníc/ističových skriniek platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice pre bezpečný prístup a manipuláciu. Toto zariadenie by sa nemalo nachádzať na schodisku ani vo vstavanej skrini, kde by mohla byť obmedzená ventilácia alebo prístup v prípade núdze. Najčastejšie sa nachádza pri vstupných dverách alebo v technickej miestnosti, aby k nej mal ľahký prístup nielen odborník, ale aj majiteľ či obyvateľ nehnuteľnosti. V starších bytoch je často vhodné zachovať pôvodnú polohu rozvodnej skrinky pri vstupných dverách, v blízkosti elektromeru, čo znižuje náročnosť drážkovania.

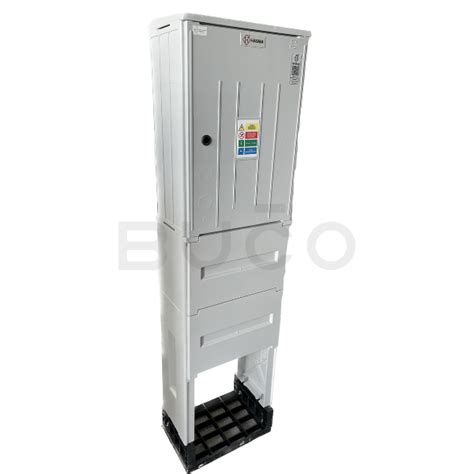

Elektromerové rozvádzače

Elektromerový rozvádzač, spolu s prípojkovou skrinkou, je súčasťou elektrickej prípojky. Najčastejšie je osadený na stĺpe elektrického vedenia alebo voľne stojaci. Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer.

Výber rozvodnej skrinky a jej parametre

Pri výbere rozvodnej skrinky je potrebné zohľadniť niekoľko kľúčových parametrov.

Počet modulov (pozícií)

Najdôležitejším parametrom pri rozvádzačoch a rozvodniciach je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície.

Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.). Okrem toho, v podobe modulov do rozvádzača nájdete aj zaujímavé príslušenstvo ako napr. zvonček alebo 12 V zdroj.

Spôsob montáže

Spôsob montáže je ďalším dôležitým parametrom. Rozvádzače sa môžu montovať na stenu (na omietku) alebo pod omietku (zápustné). Rozvodná skriňa pod omietku síce pôsobí nenápadne, ale vyžaduje vysekanie pomerne veľkého otvoru do steny, čo môže byť napríklad v paneláku problematické.

Trieda krytia IP

Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre bytové rozvodnice je krytie IP40, ale nájdete aj rozvodnice a rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie podmienky.

Materiál

Ako už bolo spomenuté, rozvodné skrinky sa vyrábajú z plastu, kovu alebo ocele, pričom voľba závisí od prostredia, v ktorom bude skrinka umiestnená a akým vplyvom bude vystavená.

Špeciálne vlastnosti

Niektoré moderné rozvodnice disponujú špeciálnymi vlastnosťami, ako sú napríklad výrezy na dverách pre priepustnosť WiFi signálu, čo je praktické v domácnostiach s modernými technológiami. Niektoré balenia môžu obsahovať aj držiak zariadení a dvojitú zásuvku, alebo špeciálne montážne príslušenstvo pre rôzne typy stien.

Stavebné rozvádzače: Dočasné riešenie pre stavby

Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Pri novostavbe ich budete potrebovať ešte pred elektromerovým rozvádzačom alebo hlavnou rozvodovou skrinkou, pretože zabezpečujú napájanie pre elektrické zariadenia používané počas stavebných prác.

Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe. Typicky obsahujú hlavný vypínač pre núdzové odpojenie od prúdu a sú napájané pomocou 400 V zástrčky. Na pripojenie stavebného rozvádzača je potrebné použiť vhodný prívodný kábel, často gumový kábel H07RN-F, a zodpovedajúce priemyselné vidlice.

Certifikácia a dokumentácia: Kľúč k bezpečnému a správnemu účtovaniu

Bezpečnosť je pri elektroinštaláciách najvyššou prioritou. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce. Zariadenie musí spĺňať prísne stanovené normy a predpisy a je zhotovované výrobcom. Manipulácia s elektromerovým rozvádzačom by navyše mala byť zverená výhradne oprávnenej osobe s príslušným vzdelaním alebo osvedčením.

Pri nákupe elektrického rozvádzača je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

• Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
• Potvrdenie o kusovej skúške: Dokumentuje, že každý kus rozvádzača prešiel špecifickými testami.
• Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte.
• Protokol o kusových skúškach: Podrobnejší záznam z vykonaných skúšok.
• Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu: Poskytuje dôležité informácie pre správne a bezpečné používanie zariadenia.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nemusí vyhovieť prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia (jednotlivé obvody a prístroje sa musia dať identifikovať). Schémy musia byť dodané spolu s rozvádzačom. Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.

Dôležité upozornenie

Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. Bezpečnosť a legislatíva sú pri elektroinštaláciách najvyššou prioritou. Preto je dôležité dodržiavať všetky platné normy a predpisy, ako sú STN normy.
