Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Bez nich by elektrické rozvody nemohli fungovať bezpečne.
Rozdiel medzi rozvádzačom a rozvodnicou
Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely. Elektrický rozvádzač je nosným prvkom elektroinštalácie, ktorý prijíma prúd z hlavného prívodu a rozdeľuje ho do obvodov. Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. K takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik, zatiaľ čo s elektromerovým rozvádzačom by mala manipulovať len oprávnená osoba.
Kľúčové komponenty a ich funkcie

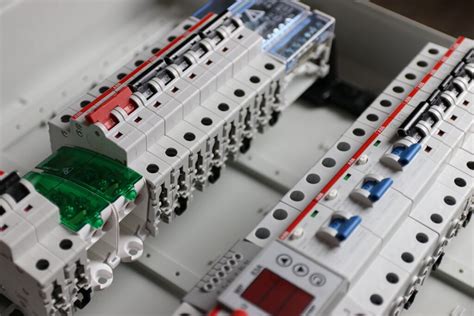

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie:
- Kryt a skrinka: Vyrobené z odolných materiálov ako oceľ alebo plast, slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
- Ističe: Kľúčové ochranné prvky, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny.
- Prúdové chrániče: Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel medzi prúdom v kábloch a pri nebezpečnom rozdiele prúd odpoja.
- Prípojnica: Lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody v rozvádzači.
- Ďalšie prvky: V útrobách rozvádzača môžete nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly.
Typy a prevedenia rozvádzačov
Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, ako je umiestnenie a spôsob montáže:
- Samostatne stojace piliere: S možnosťou upevnenia na vopred pripravený betónový podklad.
- Nástenné rozvádzače (na omietku): Vhodné v prípade dodatočných inštalácií.
- Podomietkové rozvádzače (zápustné): Poskytujú esteticky čistejší vzhľad integráciou do steny.
| Typ zariadenia | Hlavné využitie | Trieda krytia (min.) |
|---|---|---|
| Bytová rozvodnica | Distribúcia energie v bytoch/domoch | IP40 |
| Stavebný rozvádzač | Napájanie elektrických zariadení na stavbe | IP44 |
| Elektromerový rozvádzač | Meranie odberu elektrickej energie | Podľa projektu |
Špecifiká stavebných a elektromerových rozvádzačov
Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré budete potrebovať ešte skôr, než spomínaný elektromerový rozvádzač. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. V prípade elektromerového rozvádzača je dôležité, aby bol súčasťou elektrickej prípojky a manipuláciu s ním vykonávala len oprávnená osoba.
Ako nainštalovať hrubú elektrinu v novostavbe - Sprievodca pre začiatočníkov v elektroinštalácii
Dôležité parametre pri výbere
Pri výbere rozvodnej skrinky je potrebné zohľadniť počet modulov, spôsob montáže a triedu krytia IP. Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vplyvom prostredia. Pri nákupe elektromerového rozvádzača sa vždy presvedčte, že ste dostali aj vyhlásenie o zhode zariadenia s výrobným číslom a potvrdenie o kusovej skúške. Správna voľba elektrického rozvádzača je základom pre bezpečnú a dlhodobo funkčnú elektroinštaláciu.
