Elektrická prípojka a ističe: Všetko, čo potrebujete vedieť

Elektrická prípojka a správne zvolené ističe sú základnými prvkami každej elektroinštalácie. Zabezpečujú nielen bezproblémové fungovanie vašich spotrebičov, ale predovšetkým ochranu vášho majetku, zdravia a bezpečnosti pred nebezpečnými javmi, ako sú skraty či preťaženie. V tomto článku sa ponoríme do detailov elektrických prípojok a vysvetlíme si, čo sú ističe, ako fungujú, aké typy existujú a ako si vybrať tie správne pre vašu domácnosť či zariadenie.

Čo je elektrický istič a aký je jeho význam v elektroinštalácii?

Istič je elektromechanické zariadenie, ktoré prerušuje tok elektrického prúdu v prípade nadmerného zaťaženia alebo skratu. Jeho hlavnou úlohou je chrániť elektroinštaláciu, spotrebiče a v neposlednom rade aj ľudí pred následkami elektrických porúch. V domácnostiach je istič neodmysliteľnou súčasťou rozvádzača, kde rozdeľuje a kontroluje prúd v jednotlivých okruhoch. Bez ističa by každá porucha v sieti mohla vyústiť do prehrievania vodičov, požiaru alebo poškodenia spotrebičov. Ističe tak tvoria základný pilier bezpečnosti pri používaní elektriny. Zaisťujú, že v prípade problémov dôjde k prerušeniu obvodu skôr, než nastane nebezpečenstvo.

Pri inštalácii elektroinštalácie sa ističe vyberajú podľa typu okruhu, prúdového zaťaženia a charakteru pripojených zariadení. Správne nadimenzovaný istič je zárukou optimálneho fungovania a bezpečnosti. Ističe tiež umožňujú jednoduché vypnutie obvodu pri údržbe alebo opravách. Väčšina domácností má rozvádzač s viacerými ističmi, ktoré chránia jednotlivé miestnosti alebo skupiny zásuviek a svetiel. Vďaka tomu sa v prípade poruchy odpojí len poškodený okruh, nie celá domácnosť. Toto delenie prispieva k vyššiemu komfortu a bezpečnosti používania elektriny. V moderných domácnostiach sa používajú prúdové chrániče, ističe s rôznymi charakteristikami a doplnkové ochranné prvky. Dôležitým parametrom je tiež selektivita ističov, ktorá určuje, ktorý z nich vypne v prípade poruchy ako prvý.

Istič alebo elektrický istič je dôležitou súčasťou elektrickej bezpečnosti, môže ovládať, koľko elektriny prejde elektrickým rozvodom. Je to zariadenie, ktoré chráni elektrický obvod pred poškodením, ktoré môže byť spôsobené skratom alebo preťažením. Automaticky sa zatvárajú alebo otvárajú, aby zabránili tomu, aby tok prúdu prekročil bezpečnú úroveň. Ističe sa používajú pre komerčné a obytné komplexy. Používatelia môžu používať napríklad solárne panely DC ističe aby ste získali ochranu pred skratmi pri preťažení. Istič dokáže jednoducho spínať niekoľko typov záťaží.

Základné princípy fungovania ističa

Ističe pracujú na základe dvoch hlavných princípov ochrany: tepelnej a magnetickej.

• Tepelná ochrana: Istič obsahuje bimetalový pásik, ktorý sa ohýba pri zvýšenom prúde v dôsledku tepla. Keď prúd prekročí stanovenú hodnotu (dlhodobé preťaženie), pásik sa ohne a mechanicky odpojí kontakt. Pri prechode prúdu sa pliešok zahrieva. Rôzne materiály plieška majú rôznu tepelnú rozťažnosť a výsledkom je, že sa pliešok vplyvom tepla ohýba na jednu stranu.
• Magnetická ochrana: Pri skrate prudko vzrastie prúd, čo spôsobí okamžité pôsobenie elektromagnetu v ističi. Tento magnetický spúšťač trvá len zlomok sekundy, čím chráni sieť pred okamžitým poškodením. Pri prechode prúdu vytvára cievka elektromagnetickej spúšte elektromagnetické pole. Za bežných okolností je pomerne slabé, ale ak príde ku skratu, prúd bude taký veľký, že cievka k sebe pritiahne kotvu elektromagnetu. Navyše - elektromagnetická spúšť je skonštruovaná tak, žeistič zareaguje ešte skôr, než dosiahne skratový prúd svoje maximum.
• Manuálne ovládanie: Ističe je možné zapnúť alebo vypnúť ručne pomocou ovládacej páčky, čo je užitočné pri údržbe či havarijných situáciách. Páčka ističa skrátka nezostane v zapnutej polohe. Áno, ak ju podopriete, tak zostane, ale to je len páčka. Práve v tom spočíva podstata, ako funguje istič - je to bez ohľadu na polohu páčky a jeho mechanizmus vie pracovať nezávisle od nej.
• Opätovné zapnutie: Po odstránení príčiny poruchy môžeš istič jednoducho opäť zapnúť, na rozdiel od poistiek, ktoré je potrebné vymeniť.
• Signalizácia stavu: Niektoré moderné ističe majú vizuálny indikátor polohy (ON/OFF), prípadne výstražnú signalizáciu poruchy.

Výhodou pružinového mechanizmu je, že stačí malá sila, aby sa zámok uvoľnil a rozopol kontakty. To znamená vyššiu spoľahlivosť, že istič vypne. Pri vypínaní kontaktov spínačov, vypínačov, ale aj ističov a iných prvkov vzniká elektrický oblúk. Aby sa istič oblúka rýchlo zbavil, používa tzv. zhášaciu komoru. Je tvorená rebrovanými plieškami, ktoré oblúk rozbijú na menšie časti. Elektrický oblúk dokáže roztaviť a zničiť elektrické kontakty. Ešte dôležitejšia je zhášacia komora pri jednosmerných ističoch. Jednosmerný elektrický oblúk je totiž omnoho stabilnejší, horí dlhšie a zháša sa ťažie - môže teda napáchať násobne väčšie škody.

Ochrana pred skratom a preťažením

Ochrana pred skratom: Istič je najdôležitejším ochranným prvkom proti skratu v domácnosti. Skrat nastáva vtedy, keď sa vodivé časti s rozdielnym potenciálom dostanú do priameho kontaktu, čím dôjde k prudkému nárastu elektrického prúdu. Ak by neexistoval žiadny ochranný prvok, takýto prúd by rýchlo prehrial vedenie a mohol by spôsobiť požiar alebo výbuch. Rýchla reakcia ističa v priebehu milisekúnd minimalizuje škody, zabraňuje prehriatiu a vzniku požiaru, chráni spotrebiče pred poškodením a zaisťuje bezpečnosť osôb.

Preťaženie elektrickej siete a úloha ističa: Preťaženie je ďalším bežným javom v domácnostiach, ktorý môže viesť k vážnym problémom. Dochádza k nemu, keď je na jeden elektrický okruh pripojených príliš veľa spotrebičov, ktoré odoberajú viac prúdu, než na aký je vedenie a istič dimenzovaný. Ističe sú navrhnuté tak, aby rozpoznali aj dlhodobé preťaženie, ktoré by mohlo viesť k prehrievaniu vodičov. Ak sa tento stav udrží dlhšie, bimetalový pásik v ističi sa zahrieva, až napokon odpojí okruh.

Ak istič vypne často, je to signál, že je okruh preťažený alebo je v sieti porucha. V takom prípade je potrebné skontrolovať rozloženie spotreby a prípadne požiadať odborníka o prekontrolovanie elektroinštalácie.

Typy ističov a ich vhodné použitie

Na trhu nájdete viacero typov ističov, ktoré sa líšia spôsobom použitia aj technickými parametrami. Výber správneho typu je kľúčový pre zaistenie bezpečnosti a spoľahlivosti celej elektroinštalácie.

• Typ B: Rýchle vypnutie pri miernom nadprúde. Používa sa pre svetelné okruhy a bežné zásuvky.
• Typ C: Odolnejší voči krátkodobým špičkám prúdu. Používa sa pre motory, kuchynské spotrebiče a zariadenia s vyššími rozbehovými prúdmi (napr. klimatizácie, tepelné čerpadlá).
• Typ D: Veľmi vysoká odolnosť voči nárazom prúdu. Používa sa pre výťahy, dielenské stroje a iné zariadenia s extrémne vysokými rozbehovými prúdmi.

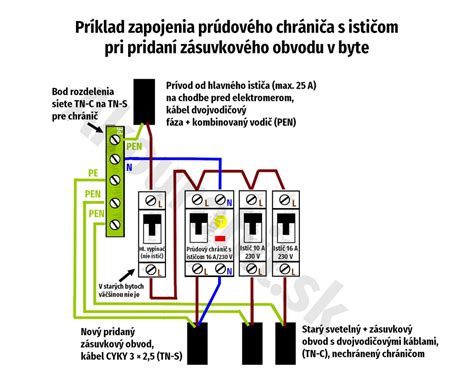

• Prúdový chránič: Chráni pred úrazom elektrickým prúdom tým, že reaguje na únik prúdu do zeme. Odporúča sa do kúpeľní, exteriérov, kuchýň a všade tam, kde je zvýšené riziko úrazu.
• Kombinovaný istič: Spojenie ističa a prúdového chrániča v jednom puzdre. Poskytuje komplexnú ochranu citlivých okruhov a šetrí miesto v rozvádzači.

Pre jednu fázu sa obvykle používa jednopólový istič (1P), ktorý prerušuje iba fázový vodič. Trojfázový istič (3P) prerušuje vodiče všetkých troch fáz. Dvojpólový istič (2P) prerušuje súčasne fázový aj neutrálny vodič, čo poskytuje vyššiu bezpečnosť a úplnú izoláciu obvodu.

Ako správne vybrať istič pre svoju domácnosť

Pri výbere ističa treba zohľadniť niekoľko základných kritérií:

• Menovitý prúd: Vyberajte podľa maximálnej očakávanej záťaže daného okruhu. Pre prierez vodičov 2,5 mm² je najpoužívanejší 16 A istič (zásuvkové obvody). Pre svetelné obvody s káblom 1,5 mm² sa používa 10 A istič.
• Typ ističa: Zvoľte podľa charakteru záťaže (B, C, D).
• Počet pólov: Pre jednofázové okruhy stačí 1P, pre trojfázové zariadenia je potrebný 3P. Pre vyššiu bezpečnosť sa pri zásuvkových obvodoch odporúča 2P.
• Vypínacia schopnosť: Vyjadruje maximálny skratový prúd, pri ktorom sa istič dokáže bezpečne vypnúť. V domácnostiach sa používajú ističe so 6 kA vypínacou schopnosťou.
• Prúdový chránič: Zvážte jeho použitie tam, kde je zvýšené riziko úrazu.
• Konzultácia s odborníkom: Pri neistote sa vždy poraďte s kvalifikovaným elektrikárom.

Zbytočne silný istič nezvýši bezpečnosť, naopak, môže viesť k preťaženiu vedenia. Príliš slabý istič bude vypadávať aj pri bežnej záťaži.

Elektrická prípojka: Vzduchom, v zemi alebo na záhradu

Elektrická prípojka je vedenie, ktoré privádza elektrickú energiu z distribučnej siete do vášho odberného miesta. Existujú tri základné spôsoby realizácie:

• Vzdušná prípojka: Zhotovuje sa z izolovaných vodičov, závesných alebo samonosných káblov. Minimálny prierez vodiča je 16 mm² hliník. Kábel nesmie byť prerušovaný ani nadstavovaný. Prípojková skriňa sa umiestňuje na verejne prístupné miesto, prednostne na stĺpe rozvodu elektrickej energie.
• Zemná (káblová) prípojka: Káblové prípojky musia byť vždy zriadené s plným počtom vodičov rozvodu (aj pre jednofázové odberné miesto sa ťahá prívodný kábel na tri fázy ako rezerva do budúcnosti). Minimálny prierez vodiča je 16 mm² hliník alebo 10 mm² meď. Elektromerový rozvádzač sa umiestňuje na hranicu pozemku, na verejne prístupné miesto, mimo evakuačnej cesty.
• Prípojka na záhradu: V záhradkárskych osadách sú špecifické tým, že obvykle majú spoločný elektromerový rozvádzač a každý má svoj prívodný kábel.

Pri rekonštrukcii elektrickej prípojky je možné ponechať pôvodnú časť prípojky ako prívod len vtedy, ak neprechádza vnútornými priestormi budovy a ak sú urobené vhodné opatrenia na zamedzenie neoprávneného odberu.

Náklady na elektrickú prípojku

Náklady na zriadenie elektrickej prípojky sa môžu líšiť v závislosti od viacerých faktorov, ale približne môžete počítať s nasledujúcimi položkami:

• Projekt: cca 80 €
• Pripojovací poplatok: cca 210 € (podľa počtu fáz, veľkosti ističa)
• Náklady na vybudovanie odberného miesta: cca 400 - 700 € (závisí od dĺžky kábla, umiestnenia stĺpa, typu prípojky)
• Revízia: 50 €
• Celkovo: cca 850 €

Pri všetkých prácach je nutné držať sa projektu. Ak sa urobí pri montáži odchýlka oproti projektu, elektrikár túto zmenu zaznačí do dokumentácie a vytvorí vám tak dokument s názvom: zakreslenie skutkového stavu elektrickej inštalácie. O celej montáži vám elektrikár musí vydať potvrdenie s názvom: vyhlásenie o zodpovednosti osoby zodpovednej za montáž elektrickej inštalácie nízkeho napätia podľa čl. 6.4.4.4 STN 33 2000-6: 2018. Od výrobcu elektromerového rozvádzača pri jeho kúpe obdržíte tiež osvedčenie o kusovej skúške rozvádzača NN a vyhlásenie o zhode. Všetky tieto dokumenty tvoria prílohy k východiskovej revíznej správe elektrickej prípojky, ktorá je archivovaná až do zrušenia tejto prípojky.

Kedy by ste mali zvážiť výmenu ističa?

Vedieť, ako funguje istič, je životne dôležité, ale pre zaistenie bezpečnosti je mimoriadne dôležité vedieť, kedy by ste mali istič vymeniť. Nižšie sú uvedené niektoré znaky, ktoré môžete skontrolovať, aby ste sa uistili, že je potrebná výmena:

• Časté vypadávanie: Ak sa istič často vypína, znamená to, že ním prechádza príliš veľa energie alebo je v obvode porucha.
• Opotrebované a rozstrapkané drôty: Príznaky ako poškodenie dymom, roztavené vodiče alebo viditeľne poškodené izolácie okolo ističa si vyžadujú okamžitú pozornosť.
• Starý istič (viac ako 20 rokov): Aj keď ističe môžu vydržať dlho, ich účinnosť sa časom znižuje. Blikajúce svetlá alebo iné problémy môžu naznačovať potrebu výmeny.

Niektorí používatelia v snahe zabrániť „vypadávaniu“ ističa vymenia slabší istič za silnejší bez posúdenia kapacity vodičov, čím riskujú požiar alebo poškodenie vedenia. Nevhodná montáž, neodborné zásahy alebo obchádzanie ističa (napr. „podloženie“ kontaktov) sú ďalšie časté chyby s vážnymi následkami. Ak zistíš, že istič často vypadáva, je potrebné riešiť príčinu a neignorovať tento signál. Príčinou môže byť porucha ističa, poškodenie elektroinštalácie alebo citlivý prúdový chránič. Ak nie je odstránená príčina poruchy, môže to byť nebezpečné.
