Dýzy pre kotly: Kľúč k efektívnemu spaľovaniu, údržba a regulácia ťahu

Vykurovacie systémy, najmä tie využívajúce kotly, sú neoddeliteľnou súčasťou moderných domácností a priemyselných prevádzok. Ich efektívnosť a bezpečnosť závisí od mnohých faktorov, pričom jedným z kľúčových komponentov je dýza. Dýza je základné zariadenie alebo otvor, ktorého hlavnou funkciou je usmerňovanie toku tekutiny alebo plynu. V kontexte kotlových systémov hrá zásadnú úlohu pri optimalizácii spaľovacieho procesu a zabezpečení dlhodobej a bezproblémovej prevádzky.

Princípy fungovania a typy dýz

Dýzy sú esenciálne pre presné rozprašovanie paliva do spaľovacej komory. Tento proces je nevyhnutný pre dosiahnutie optimálneho spaľovania paliva, čo priamo ovplyvňuje celkový výkon a efektivitu motora či vykurovacieho zariadenia.

Olejové dýzy pre kotly

Olejová dýza typu OD je špecificky navrhnutá na rozprašovanie vykurovacieho oleja pod vysokým tlakom v olejových kotloch a ohrievačoch oleja vysokotlakových horákov, ako sú napríklad produkty značky DANFOSS. Je to kľúčová komponenta pre efektívne spaľovanie paliva v týchto zariadeniach.

Univerzálne aplikácie dýz

Okrem automobilového priemyslu nachádzajú dýzy uplatnenie aj v hydraulických a pneumatických systémoch. Tu slúžia na riadenie toku kvapalín a plynov, ako aj na reguláciu tlaku a rýchlosti prúdenia. Vďaka svojej univerzálnosti majú dýzy široké spektrum využitia v rôznych odvetviach, vrátane výroby, priemyslu, dopravy, potravinárskeho priemyslu a mnohých ďalších, kde je presné riadenie toku nevyhnutné.

Špecializované pieskovacie dýzy

Existujú aj špecializované dýzy, ako napríklad pieskovacie dýzy z karbidu bóru. Tieto sú vyrobené z extrémne tvrdého materiálu (B4C) a sú určené pre tlakové tryskanie s abrazívnymi a veľmi tvrdými materiálmi, ako je korund, oceľová drvina, alebo oxid hlinitý. Vďaka svojej odolnosti môžu dosiahnuť životnosť až 1000 hodín, čo ich robí mimoriadne úspornými. Pieskovacie trysky z karbidu bóru SAPI sú ideálne na použitie abrazívnych a veľmi tvrdých pieskovacích médií. Radi vám pomôžeme vybrať tú správnu pieskovaciu dýzu pre vaše použitie.

Konštrukcia a údržba dýzy s dutým kužeľom

Dútka s dutým kužeľom sa široko používa tam, kde obvodové pokrytie, rovnomerné zmáčanie a kontrolovaná veľkosť kvapiek sú kritické. Jej princíp fungovania spočíva v tom, že tekutina tečie pozdĺž špirálovej cesty, preniká do jemných potokov na každom okraji, ktoré spoločne tvoria dutý kužeľový sprej. Výsledný vír opúšťa okrúhly otvor, čo vedie k tvorbe dutého kužeľa.

• Návrh: Využíva odnímateľnú vnútornú vložku s lopatkou umiestnenú pred otvorom dýzy.
• Spracovanie: Môže sa vykonávať využívaním odlievania investícií (stratený vosk) alebo presného odlievania piesku. Umožňuje výrobu komplexných mriežkových vírivých komôr a nelineárnych tokových ciest, ktoré zvyšujú atomizáciu. Alternatívne sa spracovanie začína s pevným pruhom alebo kovanými medzerami, kde chladenie stuhne časť, ktoré môžu vyžadovať deflashing alebo povrchové ošetrenie.
• Materiály: Odporúča sa PTFE alebo Hastelloy C276. Hastelloy C276 je preferovaný pre vysokotlakové aplikácie (≥ 50 bar) vďaka svojej vynikajúcej sile (pevnosť v ťahu = 724 MPA).
• Údržba: Zlá údržba, najmä zriedkavé čistenie, môže znížiť efektivitu dýzy. Odporúča sa čistiť namáčaním v 5% roztoku kyseliny citrónovej (30 minút) a kefovaním mäkkou nylonovou kefou týždenne.

Komponenty kotlov a ich nevyhnutná údržba

Okrem dýzy existujú ďalšie kľúčové komponenty kotla, ktoré zabezpečujú jeho efektívnu a bezpečnú prevádzku. Pravidelná kontrola a údržba týchto častí je rozhodujúca pre dlhú životnosť celého vykurovacieho systému.

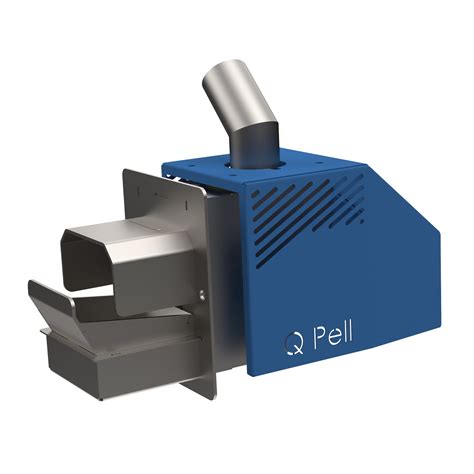

Peletové horáky

Peletový horák QPELL s výkonom 8 kW a takisto model s výkonom 12 kW sú moderné a energeticky úsporné horáky na spaľovanie peliet. Sú vyrobené zo 4 mm hrubého žiaruvzdorného plechu alebo žiaruvzdornej ocele a povrchovo upravené práškovou farbou. Majú dúchadlo a automatický zapaľovač, čím poskytujú kompaktný dizajn a precízne spracované detaily pre bezproblémovú prevádzku.

Popolníkové zásuvky

Popolníková zásuvka pre kotol na drevo PELLPAL D je prispôsobená pre rôzne výkony kotla, napríklad 12 kW, 16 kW, 20 kW alebo 25 kW. Je vyrobená z ocele s hrúbkou 1,5 mm. Zásuvka bola vyrezaná z jedného kusu ocele v procese rezania laserom, potom ohýbaná na digitálnom lise, zváraná a práškovo lakovaná, čo zabezpečuje jej pevnosť a odolnosť.

Taviace nádoby (Tygle) a ich ochrana

Tygiel horáka na kotol na pelety PELLPAL je dostupný pre výkony 8 kW, 12 kW, 18 kW a 24 kW. Táto tavba do horáka QPELL v kotle PELLPAL je vyrobená z vysoko kvalitnej ocele vhodnej pre tento typ použitia. Komponent je laserovo vyrezávaný, čo zabezpečuje vysokú kvalitu a bezproblémovú spoluprácu s dedikovaným horákom na pelety. Podobne je horný kryt taviacej nádoby pre horák QPELL v kotle PELLPAL, určený pre modely 8 kW a 12 kW, vyrobený z vysoko kvalitnej ocele a laserovo vyrezávaný pre presné uchytenie.

Rošty a tesnenia

Súprava liatinových roštov s dĺžkou 26 cm je prispôsobená pre ohnisko kotla na drevo PELLPAL D s výkonom 12 kW. Táto súprava pozostáva z 9 kusov roštov, ktoré po uložení dokonale pasujú do ohniska. Takisto, súprava sklenených tesnení do kotla PELLPAL D 12 kW sa skladá z 3 správne narezaných úsekov sklenenej tesniacej pásky, prispôsobených na mieru pre dvierka kotla a zabezpečených proti rozstrapkaniu.

Nástroje a prostriedky na čistenie kotlov

Pravidelné čistenie je kľúčové pre udržanie efektivity kotla. Kovová naberačka na čistenie kotla s dĺžkou 80 cm má všeobecný účel a možno ju použiť na čistenie pece, popolníka kotla ústredného kúrenia alebo krbu. Je ideálna na prikladanie uhlia do kotla a odstraňovanie popola, pričom celá lopatka je vyrobená z kovu, čo zaručuje jej pevnosť a odolnosť.

Súprava na čistenie kotla s kovovou kefou (FI 60 mm alebo FI 50 mm) a dĺžkou 80 cm je hotový set pozostávajúci zo 4 prvkov: držiaka na kefu s dĺžkou 80 cm a kefy, oceľového čističa, háčika a hrable. V každej domácnosti by mal byť podobný set, aby sa predišlo nahromadeniu sadzí.

Čistiace pelety na komíny GEB v balení 1,5 kg obsahujú látky spôsobujúce katalytické dohorievanie dechtových usadenín a sadzí, ktoré sa hromadia v spaľovacích komorách vykurovacích zariadení a komínových rúrach. Tieto usadeniny sú najčastejšou príčinou poklesu účinnosti a zvyšujú riziko požiaru.

Ochranné vybavenie a inštalačné prvky

Ochranné pracovné rukavice WAMPÍRKY červeno-čierne gumové sú ideálne na všetky domáce práce vrátane prác pri kotloch ústredného kúrenia, prác v kotolni, do záhrady, upratovacích alebo opravárenských prác. Sú vyrobené z pevného elastického materiálu. Polovičné spojky pre čerpadlo 1 palcová sada 2 ks sa používajú na inštaláciu čerpadla do systému ústredného kúrenia a na zmenšenie veľkosti pripojovacieho závitu čerpadla.

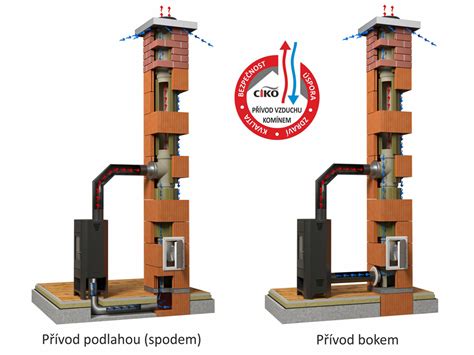

Komínový systém a dôležitosť ťahu pre efektívnu prevádzku kotla

Pri prevádzke pecí a kotlov je kľúčovým parametrom komínového systému ťah. Tento parameter, hoci často podceňovaný, určuje rýchlosť a objem pohybu spalín komínom. Dostatočný ťah je nevyhnutný nielen na efektívne odstránenie spalín, ale aj na zabezpečenie dostatočného prívodu kyslíka, ktorý je nevyhnutný pre udržanie spaľovacieho procesu.

Faktory ovplyvňujúce účinnosť ťahu

Fenomén prievanu je spôsobený rozdielnou hustotou studeného a horúceho vzduchu. Horúci vzduh je menej hustý, a preto má tendenciu stúpať nahor, čím je "nahradzovaný" chladnejším vzduchom. Tento prirodzený pohyb vytvára ťah v komíne. Účinnosť ťahu môže byť ovplyvnená niekoľkými faktormi:

• Vnútorný priemer komína: Menší priemer zvyčajne znamená vyššiu rýchlosť prúdenia spalín. Avšak príliš malý priemer môže viesť k spomaleniu a dokonca k spätnému toku spalín do miestnosti. Naopak, príliš veľký priemer môže spôsobiť stratu rýchlosti a vznik tzv. spätného ťahu v dôsledku prúdenia studeného vzduchu.
• Množstvo sadzí: Sadze usadené na stenách komína znižujú jeho efektívny priemer a tým aj rýchlosť ťahu.
• Počet zákrut: Každá zákruta alebo ohyb v komíne predstavuje prekážku pre plynulý pohyb spalín.
• Tesnosť systému: Štrbiny a netesnosti v komínovej konštrukcii umožňujú vstup studeného vzduchu, ktorý vytvára "studenú clonu" a bráni priechodu dymu.
• Počasie: Nízky atmosférický tlak a vysoká vlhkosť vzduchu môžu znižovať rýchlosť výmeny horúceho vzduchu za studený v ohrievači, čím oslabujú ťah.
• Vnútorné podmienky v dome: Podmienky pre prúdenie vzduchu vnútri miestnosti, teplota vzduchu vo vykurovanej oblasti, celkový objem vzduchu v priestore, ktorý je spojený s pecí, a počet ďalších spotrebiteľov kyslíka (ľudia, zvieratá) môžu tiež ovplyvniť ťah.

Diagnostika a riešenie problémov s ťahom

Ak sa účinnosť pece alebo kotla citeľne zhoršila, je potrebné skontrolovať ťah. Aj keď existujú špecializované prístroje ako anemometer, pre domáce použitie sú často ekonomicky neefektívne. Osvedčené ľudové metódy zahŕňajú:

• Sviečka: Zapálenú sviečku priložte ku komínovému otvoru. Jej uhasnutie a smer pohybu dymu napovie o prítomnosti prievanu.
• Tenký kúsok papiera: Stupeň jeho vychýlenia môže indikovať silu ťahu.

Pri identifikácii problému je dôležité pristúpiť k jeho riešeniu.

Zlepšenie ťahu a udržiavanie komína

Pred aplikáciou radikálnejších metód je vhodné vykonať preventívne opatrenia:

• Odstraňovanie sadzí: Použitím špeciálnych nástrojov, ako sú kefy a oceľové laná, je možné vyčistiť steny komína od usadenín.
• Utesnenie komína: Kontrola a oprava prípadných trhlín a otvorov, najmä pri tehlových komínoch.

Ak tieto kroky nestačia, je možné použiť nasledujúce zariadenia alebo vykonať štrukturálne zmeny.

Zariadenia na zlepšenie ťahu

1. Regulátor ťahu: Toto zariadenie sa inštaluje na výstup komína a po nastavení vyrovnáva tlak v potrubí s vonkajším tlakom. Zabezpečuje nielen normalizáciu činnosti ohrievača, ale aj konštantnú rýchlosť ťahu nezávisle od poveternostných podmienok.

2. Deflektor: Deflektor je konštrukčný prvok umiestnený na vonkajšej strane komína s väčším priemerom ako samotné potrubie. Využíva princíp poklesu tlaku pri prúdení vzduchu okolo prekážky, čím vytvára podtlak a podporuje lepší ťah. Existujú rôzne typy deflektorov, napríklad Deflektor Volpert, Deflektor Grigorovič, okrúhly alebo sférický deflektor. Tieto zariadenia zvyšujú ťah v komíne zmenou prúdenia vzduchu a ich konštrukcia je často z nehrdzavejúcej ocele, čo zaisťuje odolnosť voči korózii a vysokým teplotám.

3. Komínová korouhvička: Okrem vylepšenia ťahu chráni komín pred zrážkami. Funguje na princípe deflektora a usmerňuje výstup spalín iba z náveternej strany.

Štrukturálne zmeny komína a stabilizačné zariadenia

V niektorých prípadoch môže byť nutné vykonať úpravy na existujúcom komíne, ako je vloženie oceľovej vložky do tehlového potrubia alebo inštalácia rôznych trysiek na hlave komína. Okrem tradičných zosilňovačov ťahu, ako sú deflektory, existujú aj rotačné turbíny (zariadenia, ktoré sa pod vplyvom vetra otáčajú a vytvárajú podtlak, čím zvyšujú prietok spalín) a komínová lopatka, ktorá môže mierne zlepšiť odtok.

Elektrický odsávač dymu (dymový ventilátor) zabezpečuje nútený ťah a je takmer ideálnym regulátorom odtoku dymu. Jeho inštalácia je však náročnejšia a vyžaduje napájanie.

Revízia ventilačného systému

Je dôležité zabezpečiť dostatočný prívod vzduchu pre spaľovanie. Súčasná prevádzka vykurovacích jednotiek a odsávacieho vetrania v tej istej miestnosti môže viesť k prevráteniu ťahu. Pre správnu funkciu kotla, pece alebo krbu je nevyhnutný prívod vzduchu z exteriéru, buď špeciálnou rúrkou, alebo cez otvorené okno. V miestnosti by malo byť aj bežné vetracie potrubie (bez ventilátora).

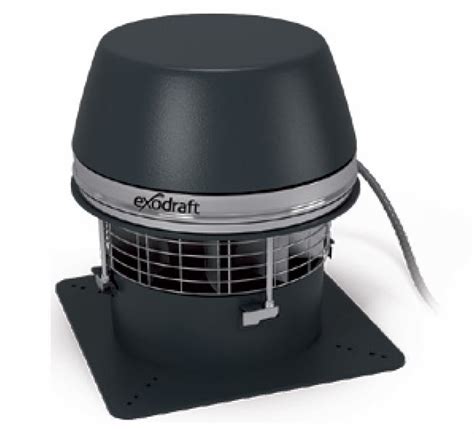

Komínový odťahový ventilátor je žiaruvzdorné elektrické zariadenie, ktoré sa montuje priamo na komín na zvýšenie ťahu. Funguje na princípe elektrického motora s lopatkami, ktoré vytláčajú dym von. Vyžaduje napájanie 220V. Existujú aj ekonomické modely ventilátorov, ktoré pracujú v dvoch režimoch: prirodzená rotácia pri silnom vetre a elektrický pohon pri bezvetrí. Tieto ventilátory sú zvyčajne vyrobené zo špeciálne potiahnutého tlakového liateho hliníka a sú tepelne odolné do 250 stupňov Celzia.

Populárne modely ventilátorov MMOTORS JSC:

• BO VO 90/25 T (+ 150 ° C): Kruhový ventilátor s produktivitou 60 m³/h, výkonom 16 W, triedou ochrany IP44. Vhodný pre kratšie kanály.
• BA VA 9/2 T (+150): Štvorcový ventilátor s podobnými parametrami ako predchádzajúci model, s rozmermi pripojenia 9,3 x 9,3 cm.
• BOK 150/120 (+ 150 ° C): Výkonnejší ventilátor pre okrúhly komín s kapacitou 240 m³/h a výkonom 18 W.

Prevencia upchatia komína a riešenie dočasného spätného ťahu

Pri zriedkavom používaní vykurovacej konštrukcie sa v komíne môže nahromadiť studený vzduch, ktorý bráni voľnému priechodu spalín. Tento jav, známy ako dočasný spätný ťah, môže spôsobiť vniknutie dymu do miestnosti. Na jeho odstránenie sa odporúča predbežne zapáliť v komíne papier, ktorý zohreje vzduchové masy. Ak sa normálny priamy odtok dymu obnoví do 3-5 minút, nie je to dôvod na vážne obavy. Ak sa spätný ťah vyskytuje pravidelne, je nevyhnutné nájsť a odstrániť jeho príčinu. Tepelne odolný komínový ventilátor, schopný odolať teplotám až do 250 stupňov Celzia, je navrhnutý tak, aby vydržal aj pri vysokých teplotách spalín.

Aby sa predišlo nutnosti používania nútených systémov odsávania, je dôležité komín pravidelne udržiavať:

• Horenie naftalénu v peci: Výpary naftalénu rozkladajú sadze. Nevhodné pre krby a otvorené ohniská kvôli zápachu.
• Horenie šupiek zemiakov alebo škrobu: Pary škrobu uvoľňujú sadze.
• Horenie drevených triesok: Spalujú sa pri vysokých teplotách a spaľujú usadeniny sadzí.
• Osikové palivové drevo: Horenie pri vysokých teplotách pomáha odstraňovať sadze.

Frekvencia používania týchto vysokoteplotných metód by mala byť pravidelná, ideálne dvakrát týždenne, aby sa zabránilo hromadeniu sadzí, ktoré by mohlo viesť k požiaru. Okrem spomínaných metód existujú na trhu aj rôzne chemické a tepelné prostriedky na odstraňovanie sadzí. Preventívne opatrenia môžu eliminovať potrebu nútených riešení na zlepšenie odsávania.

Vyhradené technické zariadenia tlakové - kategorizácia kotlov

Pre pochopenie regulačného rámca je dôležité poznať kategorizáciu vyhradených technických zariadení tlakových. Nasledujúca tabuľka sumarizuje príslušné skupiny kotlov podľa prílohy č. 1 k vyhláške č. 1.
