Pri inštalácii nového vykurovacieho zariadenia alebo modernizácii existujúceho systému je jednou z kľúčových súčastí, ktorá si vyžaduje osobitnú pozornosť, systém odvodu spalín, známy ako dymovod. Najmä pri turbo kotloch, ktoré sú obľúbenou voľbou v mnohých domácnostiach, je správny výber a inštalácia dymovodu nevyhnutná pre bezpečnú a efektívnu prevádzku.
Typy dymovodov a materiály
Na trhu je dostupný široký sortiment dymovodov pre rôzne typy kotlov. V závislosti od typu kotla a jeho prevádzkových podmienok sa používajú rôzne materiály a konštrukcie.
Ponúkame široký sortiment odkúrenia pre nekondenzačné plynové kotly s núteným odťahom spalín (turbo kotly) a pre kondenzačné kotly. Odkúrenie je určené pre vnútornú inštaláciu, iba inox fasádny je určený pre vonkajšiu inštaláciu.
Materiálové prevedenie dymovodov
Materiál dymovodu je kľúčový pre jeho životnosť a bezpečnosť, najmä vzhľadom na vysoké teploty a potenciálne agresívne spaliny.
- Hliníkové dymovody: Sú ľahké a pomerne odolné voči korózii. Ich výhodou je nízka hmotnosť, dostupnosť, absencia kondenzácie vo vnútri komína.
- Plastové dymovody (PP): Odolné voči kyslému kondenzátu a dobre tvarovateľné pre jednotlivé diely, vhodné pre kondenzačné kotly.
- Nerezové dymovody: Takzvané tenkostenné, typicky striebornej farby, s hrúbkou steny rádovo v desatinách milimetra (0,2 - 0,4 mm). Pri vysokom rozpálení nerezové dymovody začínajú meniť svoju farbu.
- Oceľové hrubostenné dymovody: Nafarbené čiernou antikoróznou farbou, s hrúbkou od 1,5 mm vyššie. Orientačne oceľové hrubostenné dymovody s hrúbkou 1,5 mm sú odolné až voči teplotám spalín vo výške 400°C, pri 2 mm dymovodoch potom táto odolnosť stúpa až na 1000°C.
- Sendvičové komíny: Majú jednu rúru v druhej, pričom medzi stenami je umiestnená nehorľavá izolácia (často minerálna vlna), ktorá zabraňuje kondenzácii.
- Vlnité ohybné potrubia: Tieto rúrky majú vo vnútri drôtenú špirálu a samotná rúrka je vyrobená z hliníkovej fólie. Hoci sú jednoduché a nízkonákladové, pomerne rýchlo vyhoria, a preto sa odporúčajú len pri zriedkavom používaní ohrievača.
Dymovody pre Turbo Kotly
Pre nekondenzačné plynové kotly s núteným odťahom spalín, známe ako turbo kotly, sa používajú špecifické dymovody.
Charakteristika a Materiály
Odkúrenie pre turbo kotly je určené pre plynové s maximálnou teplotou spalín v hrdle kotla 200°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa hliník. Odkúrenie je odolné i voči pôsobeniu prípadného kondenzátu.
Moderné turbo kotly sa často nazývajú bezkomínové spotrebiče, pretože nepotrebujú špeciálny komín a ich koaxiálny dymovod je vedený cez stenu. Táto konštrukcia umožňuje skrátiť komín a zvýšiť účinnosť spotrebiča. Okrem toho ohrievač s týmto typom komína nespáli kyslík vo vzduchu v miestnosti, čo sa zvyčajne stáva pri otvorenej spaľovacej komore. Ak sa rozhodnete pre turbo ohrievač, nemusíte sa obávať o dostatočné vetranie miestnosti, ale je dôležité venovať pozornosť výberu priemeru komína.
Systémové Prevedenia

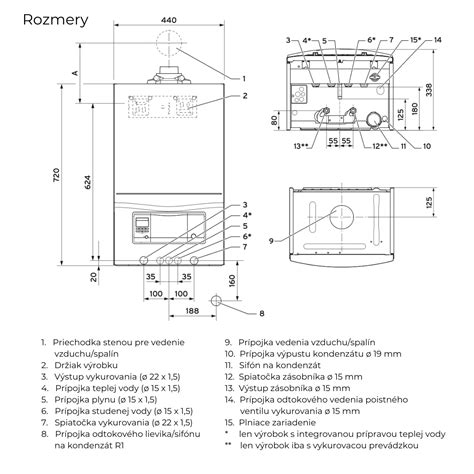

Systém odkúrenia je v prevedení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou hliníkovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm). Prípadne je možné použiť samostatné sanie vzduchu a výduch spalín z hliníkovej rúrky ø80 mm. Ďalej je v sortimente jednoduché odkúrenie ø60 mm (ø100 mm).
Certifikácia
Odkúrenie pre turbo kotly je certifikované podľa STN - EN 1856-1:2003.
Odťahy spalín pre turbo kotly
- Hliníkové pre turbo kotly 60/100
- Hliníkové pre turbo kotly 80/125
Nasávanie vzduchu
Nasávanie z priestoru predstavuje prísun vzduchu z priestoru. Je možné ho využiť, pokiaľ je kotol nainštalovaný vo väčšej miestnosti s otvoreným oknom alebo vetračkou, napríklad v pivnici. Nasávanie z exteriéru predstavuje prívod vzduchu z vonkajšieho prostredia, kde sa čerstvý vzduch privádza dvojitým dymovodom 80/125.
Dymovody pre Kondenzačné Kotly
Hoci sa článok zameriava na turbo kotly, je dôležité rozlíšiť aj dymovody pre kondenzačné kotly, ktoré majú svoje špecifiká.
Odkúrenie pre kondenzačné kotly je určené pre plynové alebo olejové (s max. 0,2% síry) nízkoteplotné a kondenzačné kotly s maximálnou teplotou spalín v hrdle kotla 120°C a v podtlakovej alebo pretlakovej prevádzke. Na odvod spalín sa ako materiál používa polypropylén, ktorý je odolný voči kyslému kondenzátu a dobre tvarovateľný pre jednotlivé diely.
Systém odkúrenia je vo vyhotovení súosom ø60/100 mm alebo ø80/125 mm, kde sa spaliny vedú vnútornou polypropylénovou rúrkou ø60 mm (ø80 mm) a vzduch pre spaľovanie sa nasáva plechovou lakovanou rúrkou ø100 mm (ø125 mm) alebo samostatným saním vzduchu a výduchom spalín z polypropylénovej rúrky ø80 mm. Pre vonkajšie použitie je súosé odkúrenie ø80/125 mm s vnútornou spalinovou rúrkou polypropylénovou a vonkajšou rúrkou nerezovou.
Odťahy spalín pre kondenzačné kotly
- Plastové pre kondenzačné kotly 60/100
- Priemer 80/125 PP, pre kondenzačné kotly
- Priemer 80 PP, pre kondenzačné kotly
- Priemer 60 PP, pre kondenzačné kotly
Tabuľka: Prehľad dymovodov podľa typu kotla a materiálu
| Typ kotla | Materiál dymovodu | Priemery (spaliny/vzduch) | Max. teplota spalín | Poznámka |
|---|---|---|---|---|
| Turbo kotly | Hliník | ø60/100 mm, ø80/125 mm, ø60 mm, ø80 mm | 200°C | Odolné voči kondenzátu, certifikované STN EN 1856-1:2003 |
| Kondenzačné/nízkoteplotné kotly | Polypropylén (PP) | ø60/100 mm, ø80/125 mm, ø60 PP, ø80 PP | 120°C | Odolné voči kyslému kondenzátu, pre vnútornú aj vonkajšiu inštaláciu (s nerezom) |
| Komínové kotly | Hliník (Al) | ø60 Al, ø80 Al | - | Pre kotly s pripojením do klasického komína |
| Kotly na tuhé palivá | Oceľ (1.5 mm, 2 mm) | Rôzne priemery | 400°C (1.5mm), 1000°C (2mm) | Pre bežné prostredie podľa ČSN 332003 |
Dôležité aspekty výberu a inštalácie dymovodu
Nákup a zapojenie dymovodov, pokiaľ nie ste plynár alebo kominár, nie je práve jednoduchou záležitosťou. Preto je kľúčové zohľadniť niekoľko faktorov.
Priemer dymovodu
Priemer sa volí na základe výkonu ohrievača, t. j. jeho kapacity. Takmer všetky ohrievače používané v domácnostiach vyžadujú priemer dymovodu 11 alebo 13 cm. Veľkosť dymovodu určujeme podľa priemeru horného, zadného či bočného vývodu pri kameňoch (priemer príruby nájdete najčastejšie v parametroch detailu pri produkte). Zvolené dymovody musia tomuto údaju zodpovedať (napríklad ku kachliam s priemerom vývodu 150 mm môžete pripojiť dymovody s rovnakým priemerom).
Bežnou situáciou je však stav, keď priemer vývodu z kachlí nezodpovedá priemeru vstupu do komína (sopúchu). Obvykle je sopúch širší a dymovod je teda potrebné v jeho priebehu rozšíriť. POZOR: Priemer dymovodu by sa mal stále zväčšovať alebo byť stále rovnaký, a to od konca kachlí až po vstup do komína. Nie naopak. Tento problém riešte vždy s odborníkom (kúrenárom).
Dymovod redukujte maximálne o 30mm. Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. Ak sa začneme baviť o priemeroch, nikdy nesmie byť priemer dymovodov a vstupe do komína menšie ako je priemer dymovodu na kachliach. Zníži sa tým ťah komína a kachle sa môžu dusiť, v najhoršom prípade začnú čoudit do miestnosti. Čiže ak máme kachle s dymovodom 150mm, ideálna situácia je mať dymovody 150mm a vstup do komína tiež. Pokiaľ bude vstup do komína väčší, nič sa nedeje, nesmie byť ale menšie!
Dĺžka a sklon dymovodu
Optimálnou možnosťou je pripojiť kachle do komína najkratším variantom. Ideálnym prípadom je teda zapojené zadného dymovodu pomocou 25 cm dlhej rúry, zdere a ružice priamo do komína. Samozrejme pokiaľ to dovolí samotná konštrukcia kachieľ. Dymovod by mal byť čo najkratší. Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína. Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine. Zostava od ohrievača ku komínu musí mierne stúpať a byť čo najkratšie. Dymovody by mali stále stúpať, pretože dym stúpa stále hore a mal by mať čo najmenší odpor.
Hrúbka steny dymovodu
0,5 mm rozdiel v hrúbke materiálu medzi 1,5 a 2mm je naozaj veľký. 1,5mm si zďaleka neporadí s vysokou teplotou tak hravo, ako 2mm. Pri vyšších teplotách dochádza k rozpínaniu materiálu a po vyhasnutí spotrebiča chladne a zmršťuje sa. Tento proces nastáva znova a znova do tej doby, než sa stena dymovodu naruší a praskne. Z toho dôvodu odporúčame u spotrebičov ako sú kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania, dymovody o sile 2mm. Výdrž je dvojnásobná oproti 1,5mm. Ďalej odporúčame použitie týchto dymovodov na miestach, kde je zlý prístup a kde ich nie je možné jednoducho kontrolovať. Výdrž dymovodov je minimálne 20 rokov, ak kúrite suchým drevom, uhlím, peletami atp. V dymovodoch sa nesmie vytvoriť kyslé prostredie, ktoré vzniká pri pálení plastov a iného odpadu.
Pripojenie ku komínu
Základným parametrom je typ komína, do ktorého dymovod zapájame. Teda či sa jedná o tehlový, keramický, nerezový alebo šamotový komín. Pokiaľ nemáte urobený otvor do komína, je nutné ho vysekať so značnou rezervou, aby potom bolo možné urobiť tzv. sopúch k pripojeniu kachieľ. Najjednoduchšie zapojenie kachieľ je práve u nerezového komína. Pokiaľ máte priemer dymovodu u komína úplne rovnaký ako je váš dymovod u kachlí, môžete kachle zapojiť rovno na komín. U šamotového komína je zapojene zo zmienených variantov objektívne najzložitejšie. V prípade napojenia do keramického komína je potrebné použiť prechod do keramického komína, aby nedošlo k poškodeniu vplyvom rozdielnej tepelnej rozťažnosti oboch materiálov.
Komínová klapka
Niektoré spotrebiče majú z výroby zabudovanú komínovú klapku, niektoré ju však nemajú. O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť, aký máme komínový ťah, odporúčame klapku namontovať. Pri slabom ťahu a nepriaznivých poveternostných vplyvoch môže ostať komínová klapka otvorená, čo je lepšie riešenie ako demontovať obostavbu krbu a následne inštalovať komínovú klapku. Ak nemáte klapku pri výpuste z kachlí, určite odporúčame do zostavy jednu umiestniť. Vďaka klapke dokážete regulovať ťah komína a tým znížite spotrebu a zároveň zvýšite účinnosť kachlí. Ak plánujete zakúpiť teplovzdušný výmenník, určite odporúčame umiestniť klapku hneď nad výmenník. Vďaka pouzavřenej klapke sa väčšina spalín zdrží vo výmenníku a ten odovzdá oveľa viac tepla, než keby tam klapka nebola.
Čistenie a údržba
Pri zostavovaní dymovodu je dobré tiež myslieť na každoročné preventívne čistenie. Napomôcť tomu môžete napríklad koleno alebo rúra s čistiacim otvorom. Spalinovú cestu tvorenou dymovody je nutné udržiavať čisté (priechodná) v celej dĺžke a prierezu. Čistenie je nutné vykonávať rovnako často ako čistenie komína, "niekoľkokrát za sezónu". Pripomíname, že podľa normy je za stav komína a dymovodov zodpovedný prevádzkovateľ. Nezabudnite si do zostavy umiestniť čistiace otvory tak, aby ste ju nemuseli nikdy rozoberať. Ideálne je umiestniť čistiaca otvormi do 90 ° kolien, ak máte veľa oblúkov. Ak nemáte kolená, tak kamkoľvek do rovnej rúry. Ideálny stav je, keď môžete bordel v dymovodoch vymiesť do komína a do kachlí. Čistiace otvory a klapky máme vždy 10 cm od zúženej hrany dymovodu.
VIETE AKO SA ČISTÍ KRB A KOMÍN? | SVAROGUS.sk
Bezpečnostné vzdialenosti
Ďalej dajte pozor na dostatočnú vzdialenosť dymovodov od ktorýchkoľvek horľavých materiálov (dvere, plastové okná, trámiky a ďalšie). Inštalácia dymovej cesty musí spĺňať vzdialenosti od horľavých hmôt uvedených v norme STN 061008.
Pokyny k montáži
Dymovody sú určené na pripojenie ohrievačov na tuhé palivá do komína pre teplotu spalín nepresahujúcu 400 ° C (krbové kachle, kotly na tuhé palivá a pod.). Dymovody sú určené pre prevádzku v bežnom prostredí podľa ČSN 332003. Dymovody sú vyrábané z oceľového plechu hrúbky 1,5 mm alebo 2 mm. Povrchovo sú opatrené samovypalovacím náterom. Pri prvom použití sa náter tzv. vypáli a je nutné miestnosť odvetrať od vzniknutých splodín. Pripojenie dymovodov môže vykonať ku komínom spĺňajúcim požiadavky STN 734210 a STN 734201. Jednotlivé diely musia byť pevne zostavené a zaistené proti uvoľneniu a strate tesnosti svrtáním a znitovaním. Dymovody sa do seba zasúvajú zvar na zvar a potom sa otáča na potrebnú stranu.
Typické sady dymovodov pre kondenzačné kotly
Pre uľahčenie inštalácie sú dostupné kompletné sady:
- Kompletný vodorovný dymovod pre všetky kondenzačné kotly Junkers alebo Buderus. V balení sa nachádza kompletné príslušenstvo na montáž, adaptér na meranie spalín, koleno, predĺženie a ukončovací člen. Vo väčšine prípadov už nie je potrebný žiadny dodatočný diel. Ideálne riešenie v prípade, že máte kondenzačný kotol umiestnený na stene a komín cez stenu von.
- Kompletný vodorovný dymovod pre všetky kondenzačné kotly Protherm alebo Vaillant. V balení sa nachádza kompletné príslušenstvo na montáž, adaptér na meranie spalín, koleno, predĺženie a ukončovací člen. Vo väčšine prípadov už nie je potrebný žiadny dodatočný diel. Ideálne riešenie v prípade, že máte kondenzačný kotol umiestnený na stene a komín cez stenu von.
- Kompletný vodorovný dymovod pre všetky kondenzačné kotly Attack, vhodný aj pre Viessmann, Ariston a ďalšie. V balení sa nachádza kompletné príslušenstvo na montáž, adaptér na meranie spalín, koleno, predĺženie a ukončovací člen. Vo väčšine prípadov už nie je potrebný žiadny dodatočný diel. Ideálne riešenie v prípade, že máte kondenzačný kotol umiestnený na stene a komín cez stenu von.
