Dymovod je potrubie, ktorým sú vedené spaliny od spotrebiča po sopúch komína (vstup do komína). Jeho úlohou je bezpečný odvod spalín do komína a cez komín mimo budovu. Dymovody vo vykurovaní musia byť správne dimenzované a inštalované tak, aby zabezpečili dostatočný ťah, teda schopnosť odvádzať spaliny a dym účinne von z priestoru. Pravidelná údržba dymovodu, vrátane čistenia a kontroly tesnosti, je nevyhnutná pre bezpečnú prevádzku. Všetky práce na dymovode by mali byť vykonávané kvalifikovanými technikmi so znalosťami v oblasti vykurovania a v súlade s platnými predpismi.
Špecifiká dymovodov pre kondenzačné kotly
Na rozdiel od tradičných spotrebičov, ktoré pracujú s vysokými teplotami spalín, pri kondenzačných kotloch dochádza k výraznému ochladzovaniu spalín už v samotnom kotle. Tento proces vedie k tvorbe kondenzátu, čo kladie špecifické požiadavky na materiál a konštrukciu dymovodu.
Spaliny z kotlov sa v komíne ochladí a vznikne tu tekutý kondenzát, ktorý sa vracia dymovou cestou (dymovodom) späť do kotla, alebo stečie do vymetacieho otvoru na dne komína. Z tohto dôvodu je kľúčové použitie špeciálnych materiálov odolných voči kyslému prostrediu kondenzátu.
Ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Tento dymovod môžete vložiť aj do starého komína. Existujú aj komíny, ktoré sú prispôsobené aj na kondenzačné kotly, ale vždy lacnejšie vyjde, keď použijete plastové vložkovanie. Na kondenzačný kotol by ste nemali použiť starý dymovod z klasických kotlov, používajú sa plastové s tesnením, keďže po nich steká kondenz. Odvod spalín je možné zaviesť plastovou rúrou do komína.
Voľba priemeru a konfigurácia
Pri výbere dymovodu je dôležité zohľadniť priemer vývodu z kotla a dĺžku spalinovej cesty. Ak by ste dávali nový kondenzačný kotol, tak do starého komína dáte len plastový dymovod o priemere 60 mm. Toto by bolo asi najjednoduchšie riešenie. Pri takýchto rozmeroch často postačuje aj dymovod 60/100, ktorý je aj cenovo výhodnejší.
Napríklad, pre kondenzačný kotol Protherm Tiger Condens, ktorý bude umiestnený vedľa starého murovaného komína, v ktorom bude vedený aj nový komín od tohto kotla (dĺžka asi 5-6 m), stačí použiť rozmer dymovodu 60/100. Kotol dokáže nasávať vzduch aj z miestnosti, ak je na to prispôsobený. Dymovody na kondenzačné kotly často využívajú koncentrické systémy (napr. 60/100 alebo 80/125 mm), kde vnútorná rúra odvádza spaliny a vonkajšia nasáva vzduch pre spaľovanie.
Výrobca často uvádza, že do dĺžky 4,5 metra je možné použiť dymovod s rozmerom 60/100. K dymovodu je potrebné zohľadniť aj krátky kus na odvod kondenzátu kvôli záruke, aby sa zabezpečilo správne odvádzanie vzniknutej kvapaliny.
Inštalácia v podkroví a cez strechu
Pri inštalácii kondenzačného kotla v poschodovom dome a vedení dymovodu do podkrovia je dôležité zvoliť vhodný systém, často s vertikálnym vedením spalinovej cesty. Výška dymovodu môže byť napríklad 4m, už aj s ukončením nad strechou. Dymovod sa pravdepodobne bude skladať z dvoch 2m kusov plus strieška na dymovod. Prechod cez strechu si môžete nechať oplechovať.
Je možné zaviesť odvod spalín plastovou rúrou do existujúceho komína, čo je časté riešenie pri rekonštrukciách. Pri tomto type inštalácie je možné, že kotol dokáže nasávať vzduch aj z miestnosti, pokiaľ je na to navrhnutý (napr. B11 alebo C13 kotly). Vodorovný vývod spalín cez stenu je možný, avšak jeho realizácia závisí od typu kotla, noriem a konkrétnej situácie stavby, obvykle pri starom dome.
Jak probíhá roční kontrola a údržba kotle Intergas
Dymovody pre vysokoteplotné spotrebiče (napr. kotly na tuhé palivá, krby)
Na rozdiel od plastových dymovodov pre kondenzačné kotly, dymovody pre spotrebiče s vysokou teplotou spalín vyžadujú robustné kovové riešenia. Dymovody sú určené na pripojenie ohrievačov na tuhé palivá do komína pre teplotu spalín nepresahujúcu 400 ° C (krbové kachle, kotly na tuhé palivá a pod.). Tieto dymovody sú najčastejšie vyrábané z oceľového plechu hrúbky 1,5 mm alebo 2 mm.
Význam hrúbky materiálu: 1,5 mm vs. 2 mm
Z počiatku, 0,5 mm rozdiel v hrúbke materiálu medzi 1,5 a 2mm je naozaj veľký. 1,5mm si zďaleka neporadí s vysokou teplotou tak hravo, ako 2mm. Pri vyšších teplotách dochádza k rozpínaniu materiálu a po vyhasnutí spotrebiča chladne a zmršťuje sa. Tento proces nastáva znova a znova do tej doby, než sa stena dymovodu naruší a praskne.
Z toho dôvodu odporúčame u spotrebičov ako sú kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania, dymovody o sile 2mm. Výdrž je dvojnásobná oproti 1,5mm. Ďalej odporúčame použitie týchto dymovodov na miestach, kde je zlý prístup a kde ich nie je možné jednoducho kontrolovať, aby sa minimalizovala potreba častých výmen. Výdrž dymovodov je minimálne 20 rokov, ak kúrite suchým drevom, uhlím, peletami atp. V dymovodoch sa nesmie vytvoriť kyslé prostredie, ktoré vzniká pri pálení plastov a iného odpadu.
Nasledujúca tabuľka sumarizuje kľúčové rozdiely medzi oceľovými dymovodmi s rôznou hrúbkou materiálu:
| Parameter | Dymovod 1,5 mm (oceľový) | Dymovod 2 mm (oceľový) |
|---|---|---|
| Odolnosť voči teplu | Nižšia, náchylnejší na rozpínanie a zmršťovanie pri vysokých teplotách. | Vyššia, lepšie zvláda vysoké teploty bez poškodenia. |
| Životnosť | Nižšia, stena dymovodu sa môže narušiť a prasknúť vplyvom tepelného namáhania. | Minimálne dvojnásobná oproti 1,5 mm, predĺžená odolnosť. |
| Odporúčané použitie | Pre spotrebiče s nižšou teplotou spaľovania. | Kotly, olejové kachle a krbové kachle s vyššou teplotou spaľovania, miesta s horším prístupom pre kontrolu. |
| Kľúčová podmienka | Kúrenie suchým drevom, uhlím, peletami; bez kyslého prostredia. | Kúrenie suchým drevom, uhlím, peletami; bez kyslého prostredia. |
Materiály a certifikácia pre vysokoteplotné dymovody
Pre spotrebiče vykurované drevom odporúčame použitie žiaruvzdorných nerezových dymovodov alebo kvalitných hrubostenných oceľových dymovodov. Tieto dymovody vydržia krátkodobo až 1000°C, čo je teplota, pri ktorej dochádza k požiaru sadzí a je kľúčová ich odolnosť.
Nie každá trieda nerezovej ocele je vhodná pre napojenie spotrebičov vykurovaných drevom. Pre tento účel odporúčame žiaruvzdorné nerezové dymovody s hrúbkou 1mm a tepelnou odolnosťou 600°C. Musí na nich byť uvedený výrobca, materiál, tepelná odolnosť a tiež to, že výrobok má certifikát o zhode CE. Druhou možnosťou je použitie kvalitných hrubostenných oceľových dymovodov, ktoré musia byť tesné a ktoré dokážu plnohodnotne nahradiť žiaruvzdorné nerezové dymovody.
Oceľové dymovody sa najčastejšie vyrábajú zvitkov plechu, ktoré sa strihajú na požadovaný rozvin pre daný priemer. Rozvin je potom stáčaný na 2 valcové zakružovačky, zvarený na TIG automate a z jednej strany nalisovaný, aby do seba išli dymovody zapojiť. Potom prebieha odmastenie a lakovanie do požadovanej farby. Povrchovo sú oceľové dymovody opatrené samovypaľovacím náterom. Pri prvom použití sa náter tzv. vypáli a je nutné miestnosť odvetrať od vzniknutých splodín.
Všeobecné princípy inštalácie a prevádzky dymovodov
Správny sklon a minimálny odpor

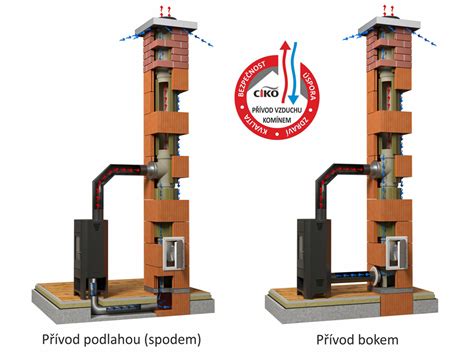

Dôležité je, aby dymovody stále stúpali. Dym stúpa stále hore a mal by mať čo najmenší odpor. Ideálne je mať v zostave čo najmenej kolien, kde dym musí rapídne zmeniť smer, aby sa predišlo stratám ťahu. Zostava od ohrievača ku komínu musí mierne stúpať a byť čo najkratšie.
Priemer dymovodu a komína
Nikdy nesmie byť priemer dymovodov a vstupe do komína menší ako je priemer dymovodu na kachliach. Zníži sa tým ťah komína a kachle sa môžu dusiť, v najhoršom prípade začnú čadiť do miestnosti. Čiže ak máme kachle s dymovodom 150mm, ideálna situácia je mať dymovody 150mm a vstup do komína tiež. Pokiaľ bude vstup do komína väčší, nič sa nedeje, nesmie byť ale menší!
Pre správny výber redukcie platí: prvý rozmer znamená vývod z kachlí, druhý rozmer je cesta do komína a tretí je hrúbka plechu. Pre príklad, keď kúpite redukciu 150/160/1,5mm, znamená to, že: prvý rozmer bude 153mm, aby ste redukciu nasadili na zúženú stranu rúrky s priemerom 150mm. Druhý rozmer bude 159mm, aby ste redukciu zasadili do nezúženej strany trubky priemeru 160mm.
Čistiace otvory a regulačné klapky
Nezabudnite si do zostavy umiestniť čistiace otvory tak, aby ste ju nemuseli nikdy rozoberať. Ideálne je umiestniť čistiace otvormi do 90° kolien, ak máte veľa oblúkov. Ak nemáte kolená, tak kamkoľvek do rovnej rúry. Ideálny stav je, keď môžete nečistoty v dymovodoch vymiesť do komína a do kachlí. Čistiace otvory a klapky sú vždy 10 cm od zúženej hrany dymovodu.
Regulačné klapky sú dôležitou súčasťou spalinovej cesty pre kotly na tuhé palivá. Ak nemáte klapku pri výpuste z kachlí, určite odporúčame do zostavy jednu umiestniť. Vďaka klapke dokážete regulovať ťah komína a tým znížite spotrebu a zároveň zvýšite účinnosť kachlí. Ak plánujete zakúpiť teplovzdušný výmenník, určite odporúčame umiestniť klapku hneď nad výmenník. Vďaka uzatvorenej klapke sa väčšina spalín zdrží vo výmenníku a ten odovzdá oveľa viac tepla, než keby tam klapka nebola.
Montáž a pripojenie
Pripojenie dymovodov môže vykonať ku komínom spĺňajúcim požiadavky STN 734210 a STN 734201. Inštalácia dymové cesty musí spĺňať vzdialenosti od horľavých hmôt uvedených v norme STN 061008. Dymovody sa do seba zasúvajú zvar na zvar a potom sa otáča na potrebnú stranu. Jednotlivé diely musia byť pevne zostavené a zaistené proti uvoľneniu a strate tesnosti svŕtaním a znitovaním.
V prípade napojenia do keramického komína je potrebné použiť prechod do keramického komína, aby nedošlo k poškodeniu vplyvom rozdielnej tepelnej rozťažnosti oboch materiálov, čo by mohlo viesť k prasklinám a úniku spalín.
Technické označenia dymovodov pre vysokoteplotné systémy
Pri výbere dymovodu pre vysokoteplotné spotrebiče sa môžete stretnúť s rôznymi technickými označeniami, ktoré definujú ich vlastnosti a určenie:
- T600 - označenie teplotnej triedy, t.j. pre akú maximálnu teplotu je dymovod určený.
- N1 - označenie, akým spôsobom sú odvádzané spaliny. Dymovody označené N1 a N2 odvádzajú spaliny prirodzeným ťahom.
- D - označenie pre odolnosť konštrukcie dymovodu. Písmeno D označuje, že dymovod je určený pre suchú prevádzku - pre vyššiu teplotu spalín (nad 160°C), kde sa kondenzát prakticky nevyskytuje.
- Vm - L01200 - označenie odolnosti voči korózii a triedy materiálu z akého je dymovod vyrobený. L01200 je oceľový plech.
- G - označenie pre odolnosť voči vyhoreniu sadzí. Dymovody, ktoré sú odolné voči vyhoreniu sadzí, sú označené písmenom G (tie, ktoré nie sú odolné voči vyhoreniu sadzí sa označujú písmenom O). Teplota horenia sadzí je približne 1000°C.
Údržba a skladovanie
Spalinovú cestu tvorenú dymovody je nutné udržiavať čistú (priechodnú) v celej dĺžke a priereze. Čistenie je nutné vykonávať rovnako často ako čistenie komína, "niekoľkokrát za sezónu", aby sa predišlo usadzovaniu sadzí a iných nečistôt, ktoré by mohli znížiť ťah alebo spôsobiť požiar. Pripomíname, že podľa normy je za stav komína a dymovodov zodpovedný prevádzkovateľ.
Dymovody je možné skladovať voľne ložené, je nutné umiestnenie v suchom prostredí a opatrnosť pri manipulácii, aby nedošlo k poškodeniu povrchu, alebo narušeniu kruhovitosti. V prípade miernej deformácie je možné docieliť kruhovitosti "vytiahnutím prípadne tlakom" deformovanej časti. Pritom si treba počínať tak, aby nedošlo k poškodeniu laku, ktorý chráni dymovod pred koróziou.
