Kompletný sprievodca montážou odkvapového systému a výberom držiakov na rýnu

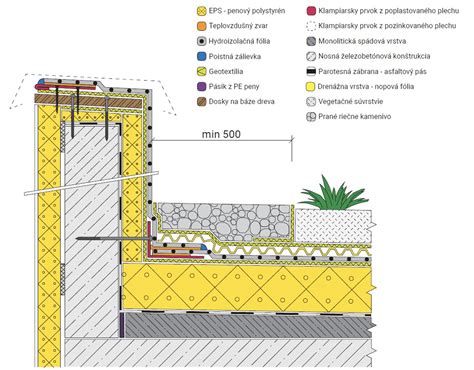

Odkvapové systémy tvoria súčasť klampiarskych konštrukcií na strechách, resp. na akejkoľvek budove. Ich úlohou je odvádzať zrážkovú vodu zo strechy. Bez odkvapu by bol život domu ťažký a krátky. Ak je odkvap prehrdzavený alebo inak nefunkčný, veľmi často začnú steny domu vlhnúť. Voda sa môže dostať buď priamo na fasádu, alebo podtečie k soklu či do základov. Ak je spodok horšie zaizolovaný, dom začne vlhnúť zospodu. Prípadne voda podmyje niektoré časti pozemku. Aby mohol bezporuchovo plniť svoju funkciu, musí byť odkvapový systém namontovaný v súlade s príslušnými normami.

Odkvapové systémy pozostávajú z viacerých prvkov, pričom každý z nich má osobité umiestnenie a v rámci systému plní určitú funkciu. Odkvapový systém možno montovať samostatne bežným náradím. Jednoduchosť montáže zabezpečuje použitie odkvapových spojok s tesnením EPDM. Takéto riešenie umožňuje eliminovať prácne a nie vždy vodotesné lepené či letované spoje. Doba montáže odkvapov závisí od zvoleného strešného materiálu.

Základné súčasti odkvapového systému

Kľúčovými prvkami každého odkvapového systému sú žľaby, kotlíky, odpadové rúry a, samozrejme, držiaky, ktoré celý systém udržia na svojom mieste.

Žľaby

Žľaby sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Žľaby sa vyrábajú v dvoch základných tvaroch - polkruhové a štvorhranné -, ktoré sú buď umiestnené pod odkvapom (tzv. pododkvapové), alebo položené na rovine strechy (nástrešné). Ak je požiadavka na iný tvar (lichobežníkové, eliptické a pod.) alebo iné umiestnenie žľabov, je potrebné zhotoviť ich na mieru. Žľaby si môžete kúpiť v rôznych veľkostiach prierezu.

Veľkosť prierezu žľabu závisí od klimatických pomerov v oblasti, od sklonu a veľkosti odvodňovanej strešnej plochy, od zbernej dĺžky žľabu a počtu odpadových rúr a od druhu strešnej krytiny (z hladkej strešnej krytiny odteká zrážková voda rýchlejšie a aj odpadový systém naplní rýchlejšie než pri drsnej krytine). Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu.

Žľaby sa vyrábajú v dĺžkach 2, 3, 4 a 6 m. Je len na stavebníkovi, pre akú dĺžku sa rozhodne. Čím väčšia dĺžka, tým menej spojov. Žľaby je potrebné spájať tak, aby sme zabezpečili ich pevné a vodotesné spojenie. Výrobcovia odkvapových systémov dodávajú aj praktické spojky žľabov. Ich použitím získate vzhľadovo bezchybné spoje, ktoré nepretekajú. Žľaby sa pripevňujú k nosnej časti strechy - ku krokvám - pomocou hákov. Zadná strana pododkvapového žľabu musí byť zdvihnutá minimálne o 10 mm, aby sa zamedzilo poškodeniu fasády, prípadne vniknutiu vlhkosti do podstrešného priestoru. Nástrešné žľaby sa montujú na okraj strechy, ktorý musí byť vybavený v celej hĺbke žľabu debnením a chránený pred poveternostnými vplyvmi oplechovaním. Vzdialenosť medzi odkvapovou hranou strechy a žľabom by nemala prevyšovať 250 mm. Predný okraj nástrešného žľabu je ukončený návalkom, úprava zadného okraja závisí od druhu použitej krytiny - najčastejšie je ukončený ohybom, tzv. vodnou drážkou. Zadná strana nástrešného žľabu musí byť oproti prednej strane vyššie minimálne o 50 mm.

Kotlíky a Odpadové Rúry (Zvody)

Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr. V poslednom období je najpoužívanejším typom kotlíka kužeľový žľabový kotlík - jeho kužeľová časť prechádza v spodnej časti do valcovej časti dlhej minimálne 80 mm určenej na zasunutie do odpadovej rúry. Štvorhranný žľabový kotlík je tvarom a veľkosťou prispôsobený strešnej konštrukcii. Na ploché strechy sú určené zberné kotlíky, ktoré majú špecifický, spravidla kužeľový tvar. Dnes sú nahrádzané technologicky vhodnejšími plastovými vtokmi.

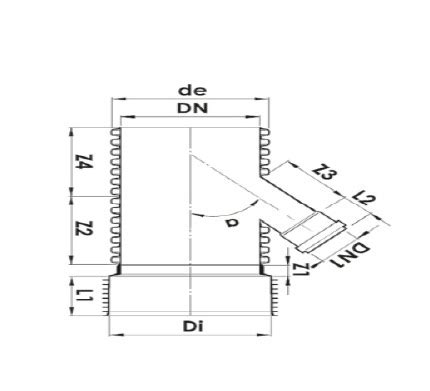

Odpadové rúry, podobne ako žľaby, sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu, ktoré sa zrážkovou vodou lepšie preplachujú, neusádzajú sa v nich nečistoty a lepšie odolávajú korózii. Odpadové rúry musia byť hladko vyhotovené, pravidelné a bez známok stočenia. Najčastejšie sa používajú odpadové rúry s priemerom 80, 100 a 120 mm alebo s rovnakou dĺžkou hrany pri štvorhranných zvodoch. Vo všeobecnosti platí, podobne ako pri žľaboch, že na 1 m² pôdorysu strechy počítame s 1 cm² prierezovej plochy odpadovej rúry. Jednotlivé časti odpadového systému sa spájajú zasunutím do seba na dĺžku 60 mm v smere toku vody. Voda musí byť zvádzaná čo najkratšou cestou, teda priamo dole. Odpadové potrubie sa pripevňuje k stavebnej konštrukcii objímkami.

Výber a montáž držiakov na rýnu (odkvapových hákov)

Montáž odkvapového systému sa začína hákmi na odkvapy. Tie držia celý systém na mieste a pri správnej inštalácii zabezpečujú, že žľab bude plniť svoju funkciu. Háky sú tvarovo prispôsobené žľabu. Na päte háku sú vyvŕtané 2 až 3 otvory s rozstupmi minimálne 60 mm určené na kotvenie háku do stavebnej konštrukcie pomocou klincov, optimálne však vrutmi (docielime rozoberateľný spoj).

Typy odkvapových hákov

Existuje niekoľko typov odkvapových hákov, ktoré sa líšia spôsobom montáže:

• Klasické/priame háky: Tento typ hákov si vyberte, ak umiestňujete odkvapový systém pod strešnú krytinu (na krokvy alebo debnenie). Háky je potom potrebné vždy ohnúť do požadovaného sklonu. Nevýhodou je, že pri montáži musíte odkryť okraj strešnej krytiny. Klasické háky sa preto najčastejšie používajú pri rekonštrukciách striech alebo pri novostavbách.
• Previsnuté háky: Slúžia na pripevnenie bočnej strany ku krokvám (trámom), takže nie je potrebné odkrývať strešnú krytinu. Nie každý dom má však pod strechou viditeľné krokvy, často sú skryté za debnením. Ak sa háky dajú umiestniť na trámy v rôznych výškach, aby sa zachoval minimálny sklon, nie je potrebné ich ohýbať.
• Háky na prednú časť krovu (čelové háky): Tieto háky sa montujú buď na hlavy krokiev, alebo priamo na rímsy. Požadovaný sklon môžete dosiahnuť umiestnením hákov v rôznych výškach, takže ich nikdy nemusíte ohýbať. Sú však vhodnejšie pre menšie stavby, ako sú garáže alebo pergoly. Prvé z nich sú vhodné na montáž k odkvapovej doske pozdĺž predtým označenej čiary s vytvoreným sklonom.

Materiály odkvapových hákov

Materiál odkvapových hákov by mal byť zhodný s materiálom celého odkvapového systému. Jedinou výnimkou sú plastové žľaby, kde je možné zvoliť aj kovové háky. Rovnako ako pri žľaboch sa pri hákoch najčastejšie stretávame so štyrmi materiálmi - plast, zinok, zinok s farbou a hliník. Háky sa vyrábajú z pásovej ocele, pozinkovanej ocele, medi, prípadne z pozinkovanej ocele obalenej medeným plechom. Najlepším príkladom sú dlhé krokvové háky, ktoré sú vyrobené z hrubej plochej pásoviny s polyuretanovým nástrekom. Predovšetkým sa držte rovnakého výrobcu a zaobstarajte si háky určené pre odkvapový systém, ktorý ste si vybrali. Veľkosť žľabových hákov musí zodpovedať veľkosti žľabu.

Výpočet sklonu a rozostup hákov

Aby odkvapový systém správne plnil svoju funkciu, musí mať primeraný sklon. To sa dosiahne buď montážou odkvapových hákov v rôznych výškach, alebo ich ohnutím. Počas montáže odkvapových systémov je potrebné pamätať na zabezpečenie minimálneho sklonu odkvapu, ktorý je 5 mm/bm. Spád žľabu by mal byť 5 mm/m. Prípustný je aj sklon 1 : 200. Na miestach, kde je potrebný rýchlejší odtok zrážkovej vody, sa navrhuje spád 1 : 100. Lenže tento spád je už pozorovateľný voľným okom a na streche môže pôsobiť z estetického hľadiska rušivo.

Požiadavky na sklon a rozostup hákov

Na základe dĺžky žľabu a požadovaného sklonu potom vypočítate rozdiel výšky žľabu na začiatku a na konci. Ak je dĺžka strechy 8 metrov, vynásobte ju 5 mm pre kovové žľaby a 2 mm pre plastové žľaby. Ak je dĺžka strechy väčšia ako 10 metrov a žľab bude mať sklon od stredu do strán, predpokladá sa polovica dĺžky strechy. Je to preto, že najvyšší bod žľabu bude v polovici dĺžky strechy. V prípade dĺžky strechy 20 metrov bude výškový rozdiel medzi kovovým žľabom 50 mm a plastovým žľabom 20 mm.

Ohýbanie hákov

Ohýbanie je potrebné najmä pri klasických/rovných hákoch. Skrútené háky je potrebné ohýbať len v prípade, že nosník, do ktorého háky umiestňujete, nie je dostatočne veľký na to, aby ste mohli háky namontovať v rôznych výškach. Predné alebo rímsové háky sa vždy montujú v rôznych výškach a nijako sa neohýbajú. Už viete, ktorým smerom a s akým sklonom budete žľab spúšťať. Môžete teda začať ohýbať háky. Najprv vypočítajte požadovaný rozdiel výšky žľabu na začiatku a na konci žľabu, ako je opísané vyššie. Vynásobte dĺžku strechy v metroch požadovaným sklonom na meter. Dbajte na to, aby ste zvážili, či budete odkvapy skláňať len v jednom smere alebo od stredu ku krajom.

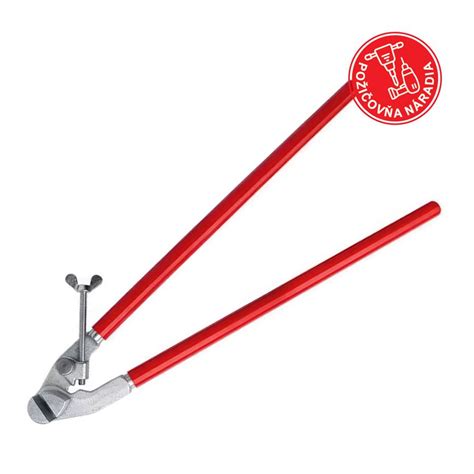

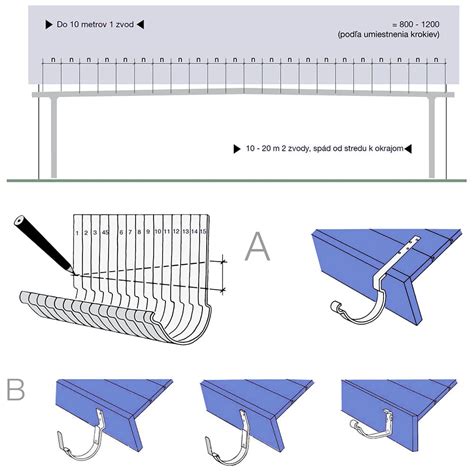

Háky sa položia vedľa seba a očíslujú sa. Šikmou čiarou sa vyznačia (najlepšie popisovačom) miesta ohybu v závislosti od dĺžky žľabu a spádu. Žľabové háky sa postupne ohnú v ohýbačke. Ak sa nepoužíva ohýbačka, je potrebné zabezpečiť, aby ohyb háku nebol ostrý. Na ohýbanie hákov použite buď špeciálnu ohýbačku hákov, alebo ohýbajte háky vo zveráku cez rúru s priemerom aspoň 20 mm. Je to dôležité, aby bol ohyb hladký a háčik sa nepoškodil. Pri ohýbaní hákov nezabudnite, že predný okraj žľabu musí byť približne o 6 mm nižšie ako zadný okraj. Háky sa položia vedľa seba a očíslujú sa. V prípade nerovného krovu sa háky označia jednotlivo. Žľabový hák nesmieme nikdy umiestniť v mieste spojky žľabov. Pri montáži žľabov je potrebné, aby vonkajšia hrana žľabu v jeho najvyššom bode bola 1 cm pod predĺženou rovinou strechy.

Montáž odkvapového systému krok za krokom

Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.

1. Príprava krovu a montáž hákov

1. Stanovíme smer spádu odkvapu a určíme umiestnenie zvodovej rúry. Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Žľab by mal byť namontovaný so sklonom 0,3-0,5% (3-5 mm na 1 m žľabu) vytvoreným smerom k zvodovej rúre. Takýto spád je možný vďaka usporiadaniu odkvapových hákov od najvyššieho po najnižší.
2. Pripravíme si drážku na uchytenie odkvapových hákov. V prípade krokvových hákov je potrebné vyrezať pozdĺžnu drážku. Má rovné dno vhodné na uchytenie háku. V prípade potreby dno a okraje drážky upravíme dlátom.
3. Najskôr namontujeme krajné držiaky žľabov, teda prvý a posledný hák v rade. Pritom zohľadníme spád približne 3 mm/1 bm. Na umiestnenie prvého a posledného háku do správnej polohy je vhodné použiť latu. K šnúre priložíme vodováhu pre kontrolu spádu.
4. Medzi bočné háčiky navlečte dve šnúrky - získate tak dva kontrolné body, ktoré vám uľahčia umiestnenie medziháčikov. Dokonalé lícovanie ostatných hákov zabezpečíme nastavením polohy pomocou dvojice špagátov, ktoré napneme medzi vonkajšími okrajmi hákov a najnižšími miestami hákov na mieste budúceho dna žľabov.
5. Ostatné držiaky žľabu označíme pomocou čiary, poohýbame ich a namontujeme. Ďalšie háky sa umiestňujú podľa polohy špagátu vo vzdialenostiach maximálne 1 200 mm, väčšinou na každú krokvu. Krokvové háky sa inštalujú ťažšie. Pripevňujú sa na plné debnenie strechy alebo na strešné laty. Háky pripevňujeme ku krokvám klincami.
6. Žľabové háky sa umiestňujú 20 mm pod úrovňou pomyselného predĺženia povrchu strešnej krytiny. Najmenšia vzdialenosť medzi osadeným žľabom a povrchovou úpravou stavebnej konštrukcie musí byť minimálne 20 mm. Polovica priemeru žľabu by mala presahovať cez odkvapovú hranu. Je tiež dôležité, aby bol pripevnený 2-3 cm pod okrajom odkvapu. Vonkajšia časť žľabu by mala byť asi o 1 cm nižšia ako okraj priliehajúci k odkvapu.

2. Príprava a osadenie žľabov

7. Je čas pripraviť na montáž odkvapové žľaby. Pred skrátením žľabu na potrebnú dĺžku je vhodné všetky žľaby položiť do hákov. Budúce spoje nesmú vychádzať do miest, kde už háky sú. Potom sa zakreslí koniec žľabu, ktorý je min. 10 mm za okrajom strechy. Žľaby a zvody sa skrátia nožnicami na plech, prípade odrežú priamočiarou alebo kotúčovou pílou (kotúče na oceľ s negatívnym uhlom zubov).
8. Pripravíme si polkruhové zakončenia žľabov alebo ľavé či pravé čelo žľabu. Do drážky čela žľabu sa nanesie pružný tmel a čelo sa nasadí na žľab. Skontroluje sa natočenie čela vzhľadom k návalku. Potom sa čelo doklepe na doraz rukou alebo kladivkom cez podložku. Medzi žľab a čelo sa aplikuje tmel (neutrálny silikón, tmel na báze polyuretánu).
9. Do hákov vložíme zmontované žľaby, vyrovnáme ich a ich polohu zabezpečíme pomocou plechových príponiek prinitovaných na hákoch. Prídržné plechy, ktorými je vybavený každý hák, ohneme okolo tzv. návaľku (zahnutého okraja) žľabu. Ochranné fólie odstránime až po predbežnom osadení „nanečisto“ na držiaky žľabu.
10. Spoje žľabov: Žľabové kusy sa spájajú žľabovými spojkami. Žiadny diel sa nelepí. Odporúča sa použiť žľabové spoje, ktoré umožňujú pohyb žľabu pri zmenách teploty. Spojka sa nasadí na zadný okraj žľabu a palcom sa pritlačí na žľab. Poistka sa pritlačí k zámku spojky. Pri spájaní jednotlivých žľabov použijeme spojku žľabu. Zozadu ju iba nasadíme, spredu ju pripevníme sponou (pri nasadení počuteľne zaklapne).
11. Žľabové rohy a kúty sa často montujú až za posledné háky, a preto nie sú vôbec podopierané. Je potrebné pevne ich pripojiť na žľab. Rohy a kúty sa zasúvajú do žľabu približne 35 mm. Na napojenie rohov sa neodporúča použiť len žľabové spojky. Tesnosť tohto spojenia sa zabezpečí nanesením tmelu v dvoch radoch medzi spojované plochy. Spoj je možné zabezpečiť dvomi vodotesnými jednostrannými nitmi, ktoré sa umiestnia do návalku a do zadného okraja žľabu. Ak žľaby obchádzajú strechu po obvode, použijeme na príslušných miestach aj vnútorný, prípadne vonkajší roh.

3. Montáž kotlíkov a zvodov

12. Popisovačom sa označí poloha budúceho vyústenia žľabu (kotlíka). Na mieste inštalácie kotlíka je potrebné v žľabe vystrihnúť oválny otvor. Ceruzkou si naznačíme jeho os. Nasaďte pušku na odkvap a označte tvar otvoru. Vyrežte otvor pílkou. Jeho priemer by mal byť menší ako otvor v kotlíku. Okraje plechu na otvore zahneme pomocou ručnej ohýbačky okolo otvoru mimo odkvapu, do vnútornej strany kotlíka, do hĺbky asi 8 mm. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.
13. Montáž strešných zvodov: Zameria sa vzdialenosť medzi fasádou a kotlíkom. Zameria sa správna poloha na umiestnenie objímok zvodu. Prvá objímka zvodu sa musí umiestniť čo najbližšie k hornému kolenu. Maximálna vzdialenosť medzi objímkami je 2 000 mm. Každá rúra sa musí pripevniť minimálne dvoma objímkami. Objímky sa priskrutkujú. Vyberie sa vhodný druh skrutky a prípadne aj rozperky (tzv. hmoždinky) podľa druhu steny. Na steny zvonka zateplené mäkkou tepelnou izoláciou sa odporúča pod objímku umiestniť roznášaciu podložku. Pripevnia sa všetky objímky. Objemky sa prispôsobia tvaru zvodov.
14. Len málokedy sa stáva, že odpadová rúra sa môže nasunúť priamo na kotlík. Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Sú určené na preklenutie stavebných prekážok na fasáde stavby. Uplatnenie nájdu predovšetkým na starších stavbách a ich rekonštrukciách. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Trpezlivosť sa vám vyplatí. Ak totiž horné kolená namontujete a zaistíte ich polohu nitmi, najťažšiu prácu máte za sebou.
15. Nájdeme ich na vyústení odpadovej rúry nad terénom, pričom dolná hrana výtokového kolena sa montuje spravidla 150 mm nad upraveným terénom. Vyústenie kolena je ukončené návalkom, ktorý ho vystužuje a zároveň esteticky dotvára. Prierez výtokových kolien je zhodný s prierezom odpadových rúr.

Dôležité upozornenia pre dlhú životnosť

• Kompatibilita materiálov: Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Ako príklad uvádzame, že voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka. Nekombinujte materiály, nie všetky sa vo vlhkom prostredí znášajú. Nadväzujúce súčasti odkvapového systému používajte vždy od jedného výrobcu, aby ste zabezpečili ich kompatibilitu, dokonalé spojenie a estetický vzhľad.
• Studené delenie materiálov: Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku. Používajte tzv. studené delenie materiálov (strihanie).
• Vzdialenosť objímok: Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm. Takto vzniknutá medzera umožní prevetrávanie priestoru medzi odpadovou rúrou a fasádou a predĺži životnosť oboch stavebných súčastí.
• Zenit systém: Zenit má oveľa hlbší profil ako odkvapové systémy iných značiek. Systém Zenit sedí veľmi presne - všetky prvky tesne priliehajú. Zenit preto nevyžaduje dodatočné tesnenie a korekciu detailov. Systém sa vyznačuje veľmi dobrým spracovaním, vďaka čomu je mimoriadne odolný a bezpečný.
