Komplexný prehľad typov potrubných spojov a ich aplikácií

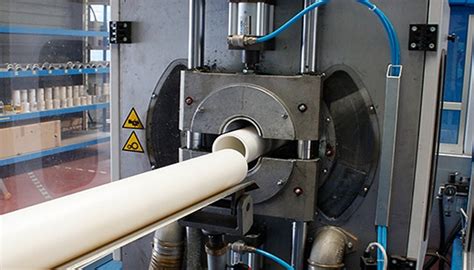

Potrubné spoje sú kľúčovými komponentmi v rôznych priemyselných odvetviach vrátane inštalatérstva, stavebníctva a výroby. Hrajú zásadnú úlohu pri spájaní rôznych častí potrubí, čo umožňuje efektívnu prepravu tekutín a plynov. Správne pochopenie potrubných spojov je nevyhnutné pre profesionálov pracujúcich v týchto oblastiach. Rúrkový spoj je spojenie medzi dvoma alebo viacerými rúrkami, ktoré umožňuje prúdenie tekutín alebo plynov. Zabezpečuje nepriepustné a štrukturálne pevné spojenie, čo umožňuje hladký prenos materiálov. Potrubné spoje sú dostupné v mnohých tvaroch, veľkostiach a materiáloch v závislosti od špecifických požiadaviek aplikácie.

Bežne používané typy potrubných spojov

Existuje niekoľko typov potrubných spojov bežne používaných v rôznych priemyselných odvetviach.

Trvalé spoje

Tieto spoje sú charakteristické svojou permanentnosťou a často vyžadujú špecializované vybavenie a zručnosti.

Zvarové spoje

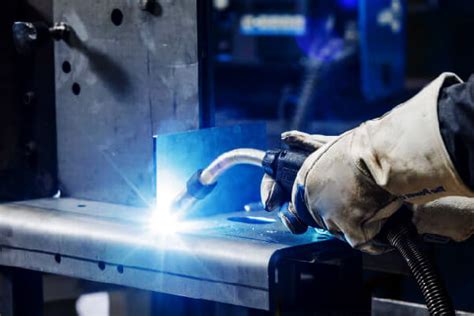

Zvarové spoje sa vytvárajú trvalým spojením dvoch koncov rúr pomocou tepla alebo tlaku. Poskytujú pevné a odolné spojenie, vyžadujú si však špecializované vybavenie a kvalifikovanú prácu. Zváranie je osvedčená metóda, avšak časovo a fyzicky veľmi náročná, spojená s neustálym nebezpečenstvom požiaru. Z týchto dôvodov sa zváranie stáva nielen ekonomicky neatraktívne. Prenášanie ťažkých plynových fliaš a zváracích prístrojov a manipulácia s nimi v neprístupných miestach alebo v niekoľkometrovej výške je totiž neskutočne náročná.

Spájkované spoje

Spájkované spoje, tiež známe ako spájkované spoje, sa bežne používajú vo vodovodných systémoch. Zahŕňajú roztavenie spájky na vytvorenie tesnenia medzi dvoma rúrkami. Spájkované spoje poskytujú bezpečné a vodotesné spojenie a ich vytvorenie je relatívne jednoduché.

Spájkované spoje (tvrdé spájkovanie)

Spájkované spoje sú podobné spájkovaným spojom, ale zahŕbajú vyššie teploty a použitie prídavného kovu s nižšou teplotou topenia. Spájkovanie vytvára pevné a nepriepustné spojenie, vďaka čomu je vhodné pre vysokotlakové aplikácie.

Mechanické spoje

Mechanické spoje sú navrhnuté tak, aby umožňovali jednoduchšiu montáž, demontáž a údržbu v porovnaní s trvalými spojmi.

Závitové spoje

Závitové spoje používajú závity na rúrkach a tvarovkách na vytvorenie pevného spojenia. Bežne sa vyskytujú v rozvodoch vody, plynu a vzduchu. Závitové spoje vyžadujú presnosť a starostlivú inštaláciu, aby sa zabránilo úniku. U metódy závitových spojov tvorí čas potrebný na prípravu rotačného závitorezu takmer pätinu celkového času (18 %). Závitové spojenia fungujú tak, že majú závity na koncoch rúrok. Jeden koniec má vonkajšie závity (tie, ktoré vyčnievajú) a druhý koniec má vnútorné závity (tie, ktoré sú zapustené). Jednoducho zaskrutkujete koniec s vnútorným závitom do konca s vnútorným závitom, až kým nebude tesný. Tým sa vytvorí tesnenie, ktoré zabraňuje vytekaniu betónu. Závitové spojenia sú známe tým, že sú veľmi spoľahlivé. Poskytujú tesné uloženie, čo je dôležité pri riešení vysokotlakového prúdenia betónu. Ich inštalácia však môže byť trochu časovo náročnejšia v porovnaní s prírubovými spojmi.

Prírubové spoje

Prírubové spoje pozostávajú z dvoch koncov rúr so zvýšenými prírubami. Tieto príruby sú potom zoskrutkované, čím sa vytvorí tesné tesnenie. Prírubové spoje sú široko používané v priemyselných potrubných aplikáciách kvôli ich schopnosti zvládnuť vysoký tlak a teplotu. Prírubové spojenia sú celkom jednoduché. Zahŕňajú použitie prírub, čo sú ploché kruhové kotúče s otvormi okolo okraja. Tieto príruby sú pripevnené ku koncom rúrok. Potom sa cez otvory v prírubách vložia skrutky a matice sa utiahnu, aby držali rúry pohromade. Vznikne tak pevné a bezpečné spojenie, ktoré odolá tlaku stekajúceho betónu. Skvelá vec na prírubových spojoch je, že sa dajú ľahko zostaviť a rozobrať. To znamená, že ak potrebujete vymeniť časť potrubia alebo vykonať nejaké úpravy, nie je to veľký problém. Môžete jednoducho odskrutkovať príruby, vykonať zmeny a potom ich priskrutkovať späť.

Kompresné spoje

Kompresné spoje zahŕňajú kompresný krúžok, maticu a vložku. Kompresný krúžok je utiahnutý proti vložke maticou, čím sa vytvorí tesnenie. Kompresné spoje sa bežne používajú vo vodovodných systémoch a ľahko sa inštalujú a demontujú.

Drážkované spoje

Drážkované spoje používajú na spojenie rúrok drážkované mechanické spojky. Tieto spojky sa ľahko inštalujú a umožňujú rýchlu demontáž a opätovnú montáž, vďaka čomu sú obľúbené v protipožiarnych a priemyselných aplikáciách.

Spojovacie spoje (spojky)

Spojky sú krátke kusy rúr, ktoré sa používajú na spojenie dvoch dlhších rúr dohromady. Zvyčajne majú vnútorný priemer, ktorý sa zhoduje s vonkajším priemerom potrubí, ktoré spájajú. Ak chcete použiť spojku, nasuňte ju cez jeden koniec rúry, potom zarovnajte druhú rúru s prvou a nasuňte spojku cez spoj. Niektoré spojky sú navrhnuté tak, aby boli utiahnuté pomocou skrutiek alebo svoriek, aby sa zabezpečilo bezpečné uchytenie. Spojovacie spoje sú skvelé, pretože sa dajú použiť v situáciách, keď potrebujete flexibilné pripojenie. Napríklad, ak je potrebné, aby boli rúry mierne naklonené alebo ak došlo k nejakému pohybu v konštrukcii, spojka to dokáže prispôsobiť.

Špeciálne spoje

Dilatačné škáry

Dilatačné spoje sú flexibilné spoje používané na kompenzáciu tepelnej rozťažnosti a kontrakcie rúr. Môžu absorbovať vibrácie a pohyby, čím znižujú namáhanie potrubia a zabraňujú poškodeniu.

Vrtné potrubné spoje

Vŕtací spoj je neoddeliteľnou súčasťou vŕtacieho potrubia a vnútorné a vonkajšie spoje sú spojené na oboch koncoch telesa vrtnej rúry. Aby sa zvýšila pevnosť spoja, je potrebné zväčšiť hrúbku steny rúrkového telesa v spojovacej časti a rozdeliť na tri typy: vnútorné zahustenie, vonkajšie zhrubnutie a vnútorné a vonkajšie zhrubnutie. Spoj je závitový (hrubá pracka) na pripojenie jediného vrtného potrubia. Niť spojenia vŕtacej rúrky je závit kužeľovej rúrky s tesniacim ramenom. Plocha ramena je utiahnutá na utesnenie a závit slúži iba ako spoj.

Rôzne spôsoby zahustenia majú zodpovedajúce kĺby rôzne typy závitov. Existujú štyri typy podľa závitových typov vŕtacích potrubí:

• vnútorný plochý (IF)
• cez oko (FH)
• pravidelné (REG)
• digitálne (NC)

Tri podmienky, ktoré musí spĺňať prepojenie spony:

1. rovnaká veľkosť
2. typy vlákien sú rovnaké
3. zápasy mužských a ženských spôn

Moderné technológie spájania potrubí

Lisovanie za studena - systém Viega Megapress

Od uvedenia systému Megapress na trh v roku 2014 poskytuje spoločnosť Viega svojim zákazníkom vôbec ako prvá aj u hrubostenných oceľových rúr možnosť spoje za studena lisovať. Inštalácia je vďaka tomu rýchla, bezpečná a jednoduchá. Na vývoji technológie Viega neustále pracuje, aktuálne je možné ju používať ako spoľahlivú alternatívu ku zvarovým, závitovým a drážkovým spojom u oceľových rúr s priemerom až do štyroch palcov. Technika lisovania za studena víťazí predovšetkým v porovnaní so zváraním. Vyspelé lisovacie spojovacie systémy Viega patria medzi najrýchlejšie metódy spájania oceľového potrubia vôbec, a to až do DN 100.

Výhody lisovania za studena

• Rýchlosť a jednoduchosť: Remeselníkom stačí rúry skrátiť na príslušný rozmer, zbaviť odrezanú plochu ostrapkov, nasadiť nástrčnú spojku na rúru a zlisovať. Táto metóda tiež nevyžaduje časovo náročné procesy, ako je rezanie závitov alebo drážkovanie každej sekcie rúr. Čiastočne je to spôsobené jednoduchosťou a rýchlosťou montáže lisovacou metódou.
• Bezpečnosť: Lisovanie je bezpečnejšie, najmä v porovnaní so zváraním, pretože proces nevyžaduje zdroj tepla ani remeselníka nevystavuje splodinám či chemikáliám. Znižuje sa tým nebezpečenstvo úrazu a škôd, ako aj nutnosť zdravotných a bezpečnostných opatrení.
• Čistota: Lisované spoje predstavujú aj čistejšiu alternatívu, pretože na rozdiel od rezania závitov nie je treba rúru mazať. To znamená, že pri a po inštalácii nie je nutné rúru ani jej okolie čistiť.
• Kvalitatívna konzistencia: Ďalšia z kľúčových výhod lisovaných spojov je, že medzi spojmi nie sú kvalitatívne rozdiely - spoj sa buď zlisuje, čím vytvorí pevné a bezpečné spojenie, alebo nie je napr. omylom zrealizovaný vôbec. Kvalitné lisovacie spojky totiž disponujú funkciou, ktorá umožňuje spoľahlivé odhalenie nezlisovaných spojov priamo na mieste inštalácie. Tým sa zabraňuje nákladným opravám po ukončení projektu.
• Nízke prevádzkové náklady náradia: Najmenej viditeľnou výhodou sú nízke náklady na servis a prevádzku lisovacieho náradia. Servis u Viega Pressgun 5 je vyžadovaný až po 40 000 vykonaných zalisovaniach alebo po 4 rokoch (čo nastane skôr), u Pressgun Picco po 30 000 zalisovaniach alebo po 4 rokoch, u Viega Pressgun 6 B raz za 2 roky. Nástroje majú sieťový kábel, Pressgun Picco má praktický a ľahký lítium-iónový akumulátor.

Porovnanie rýchlosti inštalácie

V laboratórnych podmienkach sa s každou zo štyroch inštalačných metód vykonal vopred navrhnutý a identický spoj rôzneho typu na rúrach niekoľkých rozmerov. U procesu sa meral čas od začiatku do konca inštalácie, a to vrátane prípravy všetkého vybavenia, rezania rúr, ich napojenia a konečnej montáže. Po dokončení sa porovnávali časy všetkých metód a veľkostí rúr. Celkové porovnanie rýchlostí rôznych metód spájania a inštalácie oceľového potrubia:

Potrubný systém Tremie pre liatie betónu pod vodou

Potrubný systém tremie sa používa hlavne v stavebných projektoch, najmä pokiaľ ide o liatie betónu pod vodou. Skladá sa zo série rúr, ktoré sú navzájom spojené, spolu s násypkou v hornej časti, ktorá drží betón.

Typy pripojení v systéme Tremie

Prírubové pripojenie

Jedným z najbežnejších typov pripojení v potrubnom systéme tremie je prírubové pripojenie. Prírubové spojenia sú celkom jednoduché. Zahŕňajú použitie prírub, čo sú ploché kruhové kotúče s otvormi okolo okraja. Tieto príruby sú pripevnené ku koncom rúrok. Potom sa cez otvory v prírubách vložia skrutky a matice sa utiahnu, aby držali rúry pohromade. Vznikne tak pevné a bezpečné spojenie, ktoré odolá tlaku stekajúceho betónu. Skvelá vec na prírubových spojoch je, že sa dajú ľahko zostaviť a rozobrať. To znamená, že ak potrebujete vymeniť časť potrubia alebo vykonať nejaké úpravy, nie je to veľký problém. Môžete jednoducho odskrutkovať príruby, vykonať zmeny a potom ich priskrutkovať späť.

Závitové pripojenie

Ďalším typom pripojenia je závitové pripojenie. Závitové spojenia fungujú tak, že majú závity na koncoch rúrok. Jeden koniec má vonkajšie závity (tie, ktoré vyčnievajú) a druhý koniec má vnútorné závity (tie, ktoré sú zapustené). Jednoducho zaskrutkujete koniec s vnútorným závitom do konca s vnútorným závitom, až kým nebude tesný. Tým sa vytvorí tesnenie, ktoré zabraňuje vytekaniu betónu. Závitové spojenia sú známe tým, že sú veľmi spoľahlivé. Poskytujú tesné uloženie, čo je dôležité pri riešení vysokotlakového prúdenia betónu. Ich inštalácia však môže byť trochu časovo náročnejšia v porovnaní s prírubovými spojmi.

Spojovacie spojenie (spojka)

Potom je tu spojovacie spojenie. Spojky sú krátke kusy rúr, ktoré sa používajú na spojenie dvoch dlhších rúr dohromady. Zvyčajne majú vnútorný priemer, ktorý sa zhoduje s vonkajším priemerom potrubí, ktoré spájajú. Ak chcete použiť spojku, nasuňte ju cez jeden koniec rúry, potom zarovnajte druhú rúru s prvou a nasuňte spojku cez spoj. Niektoré spojky sú navrhnuté tak, aby boli utiahnuté pomocou skrutiek alebo svoriek, aby sa zabezpečilo bezpečné uchytenie. Spojovacie spoje sú skvelé, pretože sa dajú použiť v situáciách, keď potrebujete flexibilné pripojenie. Napríklad, ak je potrebné, aby boli rúry mierne naklonené alebo ak došlo k nejakému pohybu v konštrukcii, spojka to dokáže prispôsobiť.

Spojenie medzi tremie rúrkou a násypkou

Nezabudnime na spojenie medzi tremiovou rúrkou a násypkou. Násypka je miesto, kde sa betón nakladá do systému, takže správne pripojenie je tu nevyhnutné. Spojenie medzi tremiovou rúrkou a násypkou je typicky navrhnuté tak, aby bolo nepriepustné a ľahko sa čistilo. Niektoré násypky majú prírubu alebo závitové spojenie, ktoré zodpovedá koncu tremie rúry. To umožňuje bezproblémový presun betónu z násypky do potrubia.

Funkcie a aplikácie potrubných spojov

Potrubné spoje plnia rôzne funkcie a nachádzajú uplatnenie v mnohých priemyselných odvetviach.

Kľúčové funkcie

1. Spojovacie potrubia: Primárnou funkciou potrubných spojov je spájať rôzne časti potrubia, čím sa vytvára súvislé potrubie na prenos tekutín alebo plynov.
2. Povolenie pohybu: Potrubné spoje umožňujú tepelnú rozťažnosť a kontrakciu, ako aj pohyby spôsobené vibráciami alebo usadzovaním konštrukcií. Najmä dilatačné škáry zohrávajú rozhodujúcu úlohu pri prispôsobení sa týmto pohybom.
3. Zabezpečenie nepriepustných spojov: Potrubné spoje sú navrhnuté tak, aby vytvárali tesné a nepriepustné spojenia, ktoré zabraňujú strate tekutín alebo plynov počas prepravy.
4. Uľahčenie údržby a opravy: Určité typy potrubných spojov, ako sú závitové alebo drážkované spoje, umožňujú jednoduchú demontáž a opätovnú montáž, čím zjednodušujú údržbu a opravy.

Rozsiahle aplikácie

Aplikácie potrubných spojov sú rozsiahle a rôznorodé. Niektoré bežné priemyselné odvetvia, kde sa potrubné spoje vo veľkej miere používajú, zahŕňajú:

• Inštalatérstvo: Potrubné spoje sú životne dôležité vo vodovodných systémoch, spojovacích potrubiach pre vodovodné, kanalizačné a kanalizačné systémy v obytných, komerčných a priemyselných budovách.
• Systémy HVAC: Systémy vykurovania, vetrania a klimatizácie sa spoliehajú na potrubné spoje na pripojenie potrubí na rozvod horúceho alebo studeného vzduchu, chladív a vody.
• Ropný a plynárenský priemysel: Ropný a plynárenský priemysel vo veľkej miere využíva potrubné spoje na prepravu tekutín, ako je ropa a zemný plyn, z miest ťažby do spracovateľských zariadení.
• Závody na chemické spracovanie: Potrubné spoje sú nevyhnutné v chemických spracovateľských závodoch, kde uľahčujú prepravu rôznych chemikálií a plynov pre výrobné procesy.
• Vytváranie energie: Elektrárne, vrátane tepelných, jadrových a obnoviteľných zdrojov energie, vyžadujú potrubné spoje na rozvod pary, vody a iných tekutín potrebných na výrobu elektriny.

Faktory pre výber správneho typu pripojenia

Pokiaľ ide o výber správneho typu pripojenia pre váš potrubný systém, je potrebné zvážiť niekoľko faktorov.

• Tlak a prietok: Najprv sa zamyslite nad tlakom, ktorému bude systém vystavený. Ak pracujete na veľkom projekte, kde bude betón tiecť vysokou rýchlosťou, budete potrebovať pripojenie, ktoré tento tlak zvládne.
• Jednoduchosť inštalácie a údržby: Ďalej zvážte jednoduchosť inštalácie a údržby. Ak potrebujete byť schopní rýchlo zostaviť a rozobrať potrubia, môže byť pre vás lepšie prírubové alebo spojkové spojenie.
• Prevádzkové prostredie: Dôležité je aj prostredie, v ktorom sa bude systém tremie používať. Ak budú potrubia vystavené agresívnym chemikáliám alebo extrémnym teplotám, budete potrebovať spojenie, ktoré vydrží tieto podmienky.
• Kompatibilita komponentov: Okrem týchto faktorov je tiež dôležité uistiť sa, že všetky komponenty potrubného systému sú kompatibilné. To znamená, že potrubia, pripojenia a násypka by mali byť navrhnuté tak, aby spolupracovali.

Ďalšie informácie o komplexnom portfóliu lisovacích systémov Viega Megapress nájdete na viega.sk/technologialisovania.
