Drevený trámový strop: Komplexný sprievodca konštrukciou, izoláciou a rekonštrukciou

Drevené trámové stropy majú na Slovensku a v širšom regióne bohatú históriu, ktorá siaha až do 11. storočia. Tieto konštrukcie, známe svojou trvanlivosťou a dostupnosťou materiálu, slúžili ako spoľahlivé riešenie pre obytné aj hospodárske budovy. Drevené stropy často plnili funkciu „druhej strechy“ a dodávali pocit domova a bezpečia. Ich výroba bola remeslom, ktoré sa dedilo z generácie na generáciu. Po období útlmu prišlo ku koncu 20. storočia k ich „znovuzrodeniu“, inšpirovanému škandinávskymi a americkými trendmi.

Drevené stropné konštrukcie patria ešte aj dnes k rozšíreným konštrukciám rozdeľujúcim stavby po výške. Drevené stropy vzájomne oddeľujú jednotlivé poschodí alebo slúžia ako horný uzáver miestností/priestorov. Výhodou drevených stropných systémov je rýchla a suchá montáž, úspora tíhy, bezprostrední plná statická účinnosť a v neposlednom rade ekologické prednosti (príjemná obytná atmosféra).

Čo je to strop a jeho funkčné vrstvy

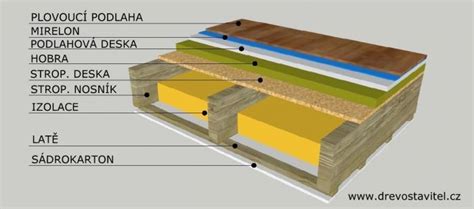

Stropom rozumieme celý konštrukčný systém. Pritom rozlišujeme tri funkčné vrstvy: skladbu podlahy, nosnú štruktúru a stropný podhľad. Pretože zvolená nosná štruktúra je dominantná vrstva, označujú sa stropné systémy podľa tejto nosnej vrstvy. Volbu stropného systému a skladbu vrstiev ovplyvňujú požiadavky na zvukovú izoláciu, požiarnu ochranu, odolnosť proti kmitaniu, rozpätie a estetické požiadavky, pozornosť si tiež vyžaduje pripojenie stropu ku stenám. Strop je stěžejní pro stanovenie charakteru vnitřních priestorov.

Typy drevených stropných konštrukcií

Drevené stropy rozdeľujú konštrukciu po výške a pomocou nosných prvkov prenášajú zaťaženie od nenosných priečok, zariadenia, osôb a pod. Medzi základné typy patria:

• trámovým stropom - s priznanými trámami alebo s priznanými trámami a zapusteným podbitím (záklopom), resp.
• fošňový stropom.

Základným nosným prvkom všetkých druhov trámových stropov sú stropné trámy (tzv. stropnice), pravidelne rozmiestnené v osovej vzdialenosti 0,9 až 1,2 m. Ich rozmery sa pohybujú v rozpätí:

Orientačne je možné výšku vypočítať podľa empirického vzťahu h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k šírke sa pohybuje v rozpätí od 7/5 do 2. Dĺžka uloženia stropníc v nosnej stene sa pohybuje od 150 do 200 mm. Záhlavie trámu sa kladie na biocídmi ošetrené podložky, a to z dôvodu ochrany pred vlhkosťou a následného bio-poškodenia. Medzi murivom a trámom musí zostať zo všetkých strán vzduchová medzera min. 50 mm na dobré odvetrávanie jeho záhlavia.

Konštrukčné detaily trámových stropov

• Pri priznaných stropných trámoch sa na ne nabíjajú priamo buď podlahové dosky 30 až 40 mm hrubé, alebo drevený záklop z 25 mm hrubých dosák s násypom, v ktorom sú uložené trámce s rozmermi 120/60 mm na pribitie podlahy.
• Pri klasických trámových stropoch s rovným podhľadom sa stropnice zo spodnej strany obkladajú doskami hrubými 25 mm a omietkou na trstinovom pletive alebo dreveným obkladom.
• Kazetový strop vzniká vložením priečnych trámov (výmen) medzi stropné trámy (stropnice). Výmeny majú zvyčajne polovičnú výšku stropníc, do ktorých sú začapované. Stropnice a výmeny sú spravidla priznané, niekedy obložené dreveným obkladom, prípadne pletivom z trstniny, so štukovou omietkou.

Moderné alternatívy trámových stropov

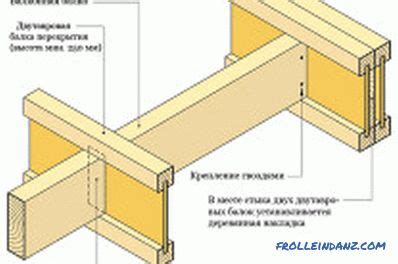

V moderných stavbách na báze dreva sa stropnice z vyrasteného dreva nahrádzajú tzv. skriňovými a I-beam nosníkmi, z dôvodu značnej úspory materiálu a eliminovania tzv. u panelových stropov sa rozlišuje medzi skriňovým panelom a žebrovým panelom. U oboch systému náleží ku statickému systému velkoplošný plášť z desek OSB, vrstveného dřeva nebo třívrstvých desek z rostlého dřeva apod. I-nosníky majú stenu z aglomerovaného materiálu - OSB dosky a pásnice z nekonečného dreveného vlysu, resp. z lisovaného dreva. Ich výhodou je, že s ich pomocou je možné preklenúť väčšie rozpony a že znamenajú značnú úsporu materiálu. Nevýhodou je ich nižšia stabilita pri klopení.

Fošňové stropy sú modernejšie konštrukcie, ktoré boli vynútené potrebou úspory reziva. Nosnú funkciu „amerického typu fošňového stropu“ preberajú fošne s dimenziou približne 60/240 mm, kladené v osovej vzdialenosti 600 mm a zabezpečené proti klopeniu krížovými vzperami vzdialenými od seba 1,5 m.

Rekonštrukcia a izolácia dreveného trámového stropu

Rekonštrukcia podlahy na drevenom trámovom strope si vyžaduje dôkladné zváženie viacerých faktorov, aby sa zabezpečila funkčnosť, odolnosť a estetika. Platia podobné zásady ako pri strešnej konštrukcii. Daný strop je potrebné vyhotoviť presne v zmysle realizačnej dokumentácie. Aby sme sa vyhli vyššie uvedeným nedostatkom, je potrebné každý konštrukčný detail vyhotoviť v zmysle dokumentácie.

Povinnosť tepelnej izolácie pri kúpe starého domu

V súlade so zákonom o energetickej hospodárnosti budov musíte pri kúpe starého domu zaizolovať strop najvyššieho podlažia do dvoch rokov od odovzdania nehnuteľnosti. Ak chcete pritom izolovať drevený trámový strop, mali by ste si prácu dobre naplánovať a vykonať ju veľmi starostlivo. Najlepšie je zavolať si na pomoc odbornú firmu.

Plánovanie rekonštrukcie: Kľúčové otázky

Pred realizáciou akýchkoľvek úprav by mala realizačná firma s investorom prediskutovať nasledujúce body:

1. Účel priestoru: Je dôležité vedieť, na čo bude priestor slúžiť. Bude v miestnosti umiestnená rozsiahla knižnica s vysokou záťažou alebo napríklad veľké akvárium? Tieto informácie pomôžu určiť limitné hodnoty úžitkového zaťaženia, ktoré musí strop bezpečne zniesť.
2. Potreba podlahového vpustu: Ak investor plánuje bezbariérovú sprchu alebo iné riešenie, kde sa môže na podlahe dlhodobo zdržiavať voda, je nutné použiť cementovláknité podlahové prvky. Pre bežné kúpeľne so sprchovou vaničkou či vaňou postačia sadrovláknité podlahové prvky.
3. Typ podlahovej krytiny: Požiadavky na podlahovú krytinu ovplyvňujú výber materiálov. Na podlahové sadrovláknité prvky je možné klásť dlažbu s dĺžkou do 1200 mm, ak je skladba podlahy tomu prispôsobená. Tenkovrstvové podlahoviny, ako napríklad marmoleum, si vyžadujú špecifickú povrchovú úpravu.
4. Typ vykurovania: Voľba medzi podlahovým teplovodným alebo elektrickým vykurovaním je ďalším dôležitým faktorom pri návrhu skladby podlahy.

Ideálne riešenie pre nový trámový strop investor, najmä vo fáze projektu, hľadá riešenie, ktoré je odskúšané, spoľahlivé, systémové a ponúka dobrý pomer ceny a výkonu. Je nevyhnutné rešpektovať odporúčania výrobcov jednotlivých systémov. Kombinovanie rôznych produktov s cieľom znížiť cenu sa často neoplatí a môže viesť k nákladnejším rekonštrukciám v budúcnosti, ak podlaha začne vŕzgať, praskať alebo dunieť.

Materiály a možnosti izolácie dreveného trámového stropu

Drevený trámový strop musí spĺňať požiadavky na tepelnú a zvukovú izoláciu. Na dosiahnutie želaného výsledku si môžete vybrať z viacerých overených a spoľahlivých konštrukcií. Do dreveného trámového stropu môžete zabudovať aj materiály, ako betón alebo hlinené tehly. Ak ich skombinujete s pružnými drevovláknitými doskami, zlepšíte zvukovú izoláciu a dosiahnete aj väčší komfort chôdze.

Typy izolačných materiálov:

• Izolačné dosky so systémovými lištami: Slúžia na tlakovo odolnú izoláciu podlahy pod podlahovými doskami.
• Podlahové izolačné dosky pre vysoké prevádzkové zaťaženie: Majú mimoriadne hrubé izolačné vrstvy.
• Izolačné dosky proti kročajovému hluku: Pokladajú sa na podlahy s poterom.
• Drevovláknité izolačné dosky: Drevený trámový strop môžete efektívne izolovať pomocou drevovláknitých izolačných dosiek. Používajú sa preto ako izolačná vrstva pod takmer všetky typy podláh. Tlakovo odolné drevovláknité izolačné dosky sa však hodia aj na izoláciu krovov a stien v drevostavbách. Dosky totiž môžete inštalovať všade tam, kde máte na inštaláciu k dispozícii len malé výšky krokiev. Drevovláknité izolačné dosky sú ideálne aj vtedy, keď chcete dosiahnuť mimoriadne dobré izolačné vlastnosti strechy či stien.
• Flexibilné drevovláknité izolačné dosky: Izolačný materiál musí mať dobré izolačné a tepelnoakumulačné vlastnosti. Tým sa v dome vytvorí správna klíma. Flexibilné drevovláknité izolačné dosky majú takisto vysokú schopnosť tepelnej izolácie a akumulácie tepla. Tento izolačný materiál šetrný k pokožke sa dá navyše spracovať jednoduchým rezacím náradím. Takéto drevovláknité izolačné dosky sú veľmi flexibilné. Sú extrémne zaťažiteľné a poskytujú optimálnu kročajovú izoláciu vo všetkých oblastiach použitia. Platí to pre hydraulicky tuhnúci poter, ako aj pre suchý podlahový systém, podkladové drevotrieskové dosky, podlahový systém z tehál alebo drevené podlahy.
• Suchý podsyp: Je ideálny, ak je konštrukcia podlahy na drevenom trámovom strope nerovná. Výškové rozdiely v drevenom trámovom strope možno vyrovnať suchým podsypom. Existujú sypané produkty z expandovaného ílu ako liapor. To zlepšuje zvukovú izoláciu a pružnosť podlahy. Podsyp z liaporu možno aplikovať na všetky podklady. Môžete naň uložiť ďalšie podkladové vrstvy a systémy suchej podlahy.

Skladba podlahy z akustického hľadiska

Pre zamezení přenosu zvuku uvnitř budovy jsou potřebná různá opatření pro zvuk šířící se vzduchem a pro zvuk šířící se pevným materiálem. Zvuk šířící se vzduchem se redukuje zvýšením hmotnosti a dvouplášťovým provedením, u zvuku v pevném materiálu se musí dbát na to, aby do konstrukce nebyl zaveden kročejový hluk, nebyl předán dále a vyzařován. Ochrana proti zvuku šířícímu se vzduchem je tím lepší, čím vyšší je hodnota dB. Dobre izolovaný drevený trámový strop pohlcuje aj zvuk.

Z hľadiska akustiky sa odporúča v skladbe stropu striedať vrstvy s rozdielnou objemovou hmotnosťou - „ťažké“ a „ľahké“. Tento postup pomáha pohltiť všetky zvukové vlny prechádzajúce konštrukciou.

• Ťažká vrstva: Na drevený záklop trámového stropu by sa mala ako prvá položiť ťažká vrstva. Príkladom sú podlahové voštiny alebo sadrovláknité dosky s hrúbkou 15 mm a dodatočným priťažením 36 kg. Tieto materiály efektívne pohlcujú nežiaduce chvenie od krokového hluku.
• Mäkká (zvukovo-pohltivá) vrstva: Na ťažkú vrstvu nasleduje mäkká vrstva, ktorá môže mať podobu dosky s poréznou alebo vláknitou štruktúrou. Sem patria minerálne, flísové alebo drevovláknité izolácie. Dôležité je konzultovať s odborníkmi optimálnu hrúbku a objemovú hmotnosť tejto vrstvy, pretože nie vždy platí pravidlo, že čím je izolácia mäkšia a hrubšia, tým sú vlastnosti podlahy lepšie.
• Roznášacia vrstva: Na zvukovú izoláciu sa aplikuje roznášacia vrstva. Ide o pevnú dosku, ktorá je zároveň ohybovo mäkká a neodráža zvuk späť do miestnosti. Bežne sa používajú sadrovláknité podlahové prvky, ktoré sú z výroby zlepené a zosponkované dve dosky s hrúbkou 10 alebo 12,5 mm.

Tipy na izoláciu dreveného trámového stropu: Praktické varianty

• Variant č. 1: Na podlahové dosky uložené na drevenom trámovom strope položte tvrdú drevovláknitú dosku s hrúbkou 3,2 mm. Na to sa položia 5 cm hrubé betónové dlaždice. Ďalšiu vrstvu tvoria tlakovo odolné 40 mm drevovláknité izolačné dosky so systémovými lištami. Na ňu položíte podlahovú konštrukciu - napríklad dosky hrubé 21 mm.
• Variant č. 2: Existujúce podlahové dosky zakryte tvrdou drevovláknitou doskou s hrúbkou 3,2 mm. Na vrch uložte izoláciu z tlakovo odolných podlahových izolačných dosiek s hrúbkou 40 mm. Poslednou vrstvou je podlaha.
• Variant č. 3: Tu platí, že izolačná vrstva sa musí vložiť medzi stropné trámy. Parapety pod oknami môžu byť potom príliš nízko. Väčšinou sa musia skrátiť aj dvere.

Renovačné postupy pre staré drevené stropy

V starých chalupách alebo domoch sa často nachádzajú staré drevené trámové stropy, ktorých rekonštrukcia môže byť relatívne jednoduchá a cenovo dostupná.

Odstránenie pôvodných vrstiev

Tradičná skladba stropu býva zvyčajne nasledovná: zhora (z povaly) sú prkna, niekedy pokryté škvárobetónom, potom vzduchová medzera a zospodu (zo strany interiéru) je na trámoch pribitý heraklit (staršia obdoba drevovláknitých dosiek). Rekonštrukcia začína odstránením škvárobetónu a hornej časti dosiek. Pri práci so škvárobetónom vzniká nepríjemný prach, preto je dôležité používať respirátor. Odpad sa zberá do vriec pre ľahší odnos. Po odstránení vrchného záklopu sa otvorí medzitraumový priestor, ktorý je potrebné dôkladne vyčistiť priemyselným vysávačom od zvyškov po demolícii.

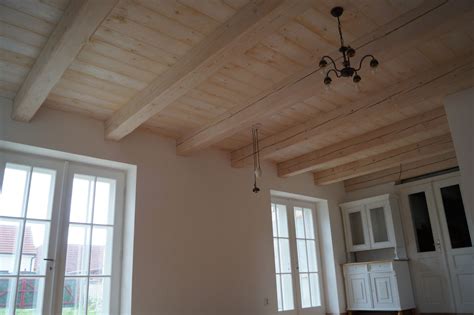

Renovácia trámov a nový záklop

Po odkrytí celej trámovej konštrukcie nasleduje renovácia trámov. Je potrebné vyťahať zvyšné klince. Na obrúsenie trámov je možné použiť rotačnú rašpľu na uhlovej brúske, prípadne vibračnú brúsku pre jemnejšie dobrušovanie. Práca nad hlavou je fyzicky náročná, preto je potrebné počítať s časovou náročnosťou. Na nový horný záklop sa odporúča použiť tzv. neomítané dosky s prirodzenou oblinou, ktoré zachovajú historický ráz miestnosti. Pred ich použitím je nutné odstrániť kôru z hrán dosiek, pretože predstavuje ideálne prostredie pre drevokazný hmyz. Trámy a dosky sa ošetria ekologickým náterom, napríklad ľanovým olejom, ktorý zvýrazní štruktúru dreva. Silno staré trámy sú už dostatočne tvrdé, aby ich drevokazný hmyz nenapádal. Chemické fungicídne prípravky sa neodporúčajú, aby sa predišlo odparovaniu chemikálií v interiéri. Dosky sa pokladajú s medzerou aspoň 10 cm, ktorá sa následne prekryje ďalšou doskou, čím vznikne originálna skladba typická pre staré stavby. Dosky sa pripevňujú kvalitnými vrutmi. Menšie praskliny v trámech nepredstavujú problém, staré drevo má prirodzenú patinu a je veľmi tvrdé.

Zateplenie a izolácia

V prípade, že sa podkrovie nevyužíva, na záklop sa položí parozábrana a následne tepelná izolácia (vata). Ak má byť podkrovie pochozie, je potrebné vytvoriť ďalší záklop s odvetranou medzerou.

Moderné prístupy k rekonštrukcii trámových stropov

V súčasnosti existujú aj modernejšie metódy rekonštrukcie, ktoré kombinujú tradičné prvky s modernými technológiami.

Spriahnutie s doskovými materiálmi (suchá metóda)

Jednou z efektívnych metód je spriahnutie historických drevených trámov s doskovými materiálmi na báze dreva, ako sú OSB dosky, preglejka alebo CLT panely. Táto metóda sa nazýva „suchá metóda“ a umožňuje zvýšiť únosnosť a tuhosť stropu bez použitia mokrých procesov, ktoré by mohli poškodiť existujúce drevené prvky.

Proces zvyčajne zahŕňa:

1. Odkrytie a kontrola trámov: Stropné trámy sa obnažia a dôkladne skontrolujú z hľadiska biologickej degradácie, mechanického poškodenia a geometrie.
2. Realizácia záklopu: Na drevený trámový strop sa zrealizuje celoplošný záklop z OSB dosiek, ktorý slúži ako stratené debnenie pre ďalšie vrstvy. Nerovnosti sa dajú riešiť vyrovnávacím podsypom.
3. Spriahnutie: Do trámov sa zaskrutkujú špeciálne skrutky pre spriahnutie s hornou doskovou vrstvou. Následne sa položia kari siete a v prípade potreby sa realizuje železobetónová doska (s minimálnou hrúbkou 60 mm, optimálnou 80 mm). Alternatívou je použitie vrstvených drevených dosiek, ktoré sa mechanicky pripevnia k trame.
4. Pružná vložka: Po obvode stropu sa osadí pružná vložka (min. 10 mm hrubá) na oddelenie od stien.

Riešenie problémov s priečkami v podkroví

Pri premene podkrovia na obytné priestory je dôležité zvážiť aj typ priečok. Ťažké priečky z plných tehál alebo pórobetónu (hmotnosť až 250 kg/m²) predstavujú pre staré drevené stropy značné zaťaženie. Ľahšie sádrokartónové priečky (hmotnosť od 25 do 75 kg/m²) sú oveľa priaznivejším riešením. Ich nízka hmotnosť umožňuje bezpečné osadenie na existujúce konštrukcie. V prípade drevených trámových stropov s väčšou roztečou nosníkov (nad 60 cm) je však potrebné použiť pod sádrokartónovú stenu drevený alebo oceľový základový trám. Umiestnenie priečok rovnobežne s nosnými prvkami stropu si vyžaduje statický posudok. Optimálne je navrhnúť sádrokartónovú stenu medzi dva nosné trámy a umiestniť ju na drevené alebo oceľové základy, ktoré sa opierajú o susedné nosné trámy.

Hluk a vibrácie: Výzvy drevených stropov

Drevené trámové stropy sú často spájané s problémami ako vŕzganie, dunenie a prenos krokového hluku do nižších podlaží. Realizačné firmy sa niekedy dopúšťajú chyby, keď pri rekonštrukcii použijú drevený rošt, ktorý je vyklinovaný na vyrovnanie nerovností. Vzniká tak ľahká dutinová konštrukcia (tzv. pódium), ktorá odráža a násobí zvuk (efekt bubna). Ďalším problémom býva povrchová úprava dosiek, ktoré vysychajú a v škárach vŕzgajú.

Okrem spomínanej skladby podlahy s vrstvami s rozdielnou objemovou hmotnosťou, je dôležité zvážiť aj použitie kvalitných zvukoizolačných materiálov. Zásypy, používané už od renesancie, slúžia nielen na ochranu pred ohňom, ale aj na tlmenie zvuku. Ak je pôvodný zásyp súdržný a suchý, môže sa ponechať, pretože predstavuje cenné priťaženie, ktoré eliminuje priehyby konštrukcie a pohlcuje krokový hluk.

Dôležitosť odborného posúdenia

Pri rekonštrukcii akéhokoľvek dreveného trámového stropu je nevyhnutné zapojiť odborníkov. Statik musí posúdiť nosnosť konštrukcie a navrhnúť prípadné zosilnenie. Hĺbkové sondy pomôžu odhaliť skutočný stav stropu, vrátane kvality a hrúbky jednotlivých vrstiev, ako aj stav samotných trámov.

Suché vs. mokré konštrukcie

V kontexte rekonštrukcie trámových stropov majú suché konštrukcie vo všeobecnosti prednosť pred cementovými či anhydritovými poterami. Vlhkosť, ktorá sa uvoľňuje pri schnutí týchto poterov (1 cm anhydridu = 1 týždeň schnutia), môže poškodiť existujúce drevené prvky, spôsobiť olupovanie malieb a omietok, či napučať drevené časti. Suchá skladba je pre drevený trámový strop prirodzenejšia a bezpečnejšia.

Prípadová štúdia: Rekonštrukcia rodinného domu „Dom pri zvonici“ v Bratislave

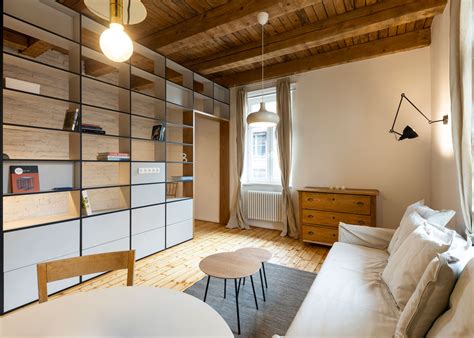

Príkladom úspešnej rekonštrukcie je Dom pri zvonici v Bratislave, ktorý získal ocenenie v súťaži Interiér roka 2022. Tento 70-ročný rodinný dom prešiel rekonštrukciou s cieľom rozšírenia rodiny a vytvorenia nových priestorov s charakteristickým vzhľadom. Projekt, ktorý vypracoval Ing. arch. Marián Gombarček, zahŕňal vytvorenie troch priestranných miestností s kúpeľňou na poschodí. Dispozícia domu bola upravená tak, aby prízemie pôsobilo moderne, no zároveň si zachovalo historický charakter. Obývací priestor je koncipovaný kruhovo okolo kuchyne, pričom na ňu nadväzuje obývačka s jedálňou a schodiskom. Cieľom bolo vrátiť týmto priestorom pôvodný vzhľad prostredníctvom odhalenia stavebných prvkov a kompozície vložených nábytkov. Pri rekonštrukcii boli odhalené tehlové steny a krásny, obnažený rustikálny trámový strop. Autor návrhu popisuje svoj zámer ako „kontrast pôvodnej, odhalenej stavby a kompozície vložených prvkov“. Priestor sa otvára v rôznych smeroch, vytvára nové interakcie a komunikačné kanály, pričom obyvateľov domu upútali práve odhalené tehlové steny a drevené trámové stropy.
