Drážkovanie pre elektroinštalácie je neoddeliteľnou súčasťou každého moderného elektroinštalačného procesu. Ide o vytváranie presných a bezpečných kanálov v stenách, podlahách alebo strope, ktorými sa následne vedú elektrické rozvody v byte, dome či komerčnom priestore. Cieľom je zaistiť esteticky čisté riešenie bez rušivých viditeľných káblov a zároveň zabezpečiť optimálnu funkčnosť celej elektroinštalácie.
Význam a dôležitosť kvalitného drážkovania
Kvalitné elektroinštalačné drážky znižujú riziko poškodenia vodičov, uľahčujú budúce opravy alebo výmeny a prispievajú k celkovej bezpečnosti budovy. Práve preto normy, ako STN 33 2130 alebo STN 34 2300, striktne určujú, ako a kde sa môžu drážky viesť. Nesprávne drážkovanie môže ohroziť nosné prvky stavby alebo viesť k porušeniu požiarnej ochrany.
Kedy sa drážky vytvárajú - novostavby vs. rekonštrukcie
Príprava pre elektroinštaláciu je rozdielna podľa toho, či ide o novostavbu alebo rekonštrukciu. V novostavbách sa drážky riešia ešte pred dokončením omietok, čo umožňuje efektívne plánovanie a jednoduchý prístup k nosným konštrukciám.
Pri rekonštrukciách, najmä v panelových bytoch, je situácia zložitejšia - elektroinštalácia v paneláku často vyžaduje aj búracie práce alebo frézovanie do betónových panelov, čo kladie vyššie nároky na techniku a odbornosť. V starších domoch sú navyše elektrické rozvody často vedené neštandardne, bez dokumentácie. V takom prípade sa drážkovanie na káble musí prispôsobiť reálnym podmienkam, čo predlžuje čas prác a zvyšuje náklady.
Predpriprava elektroinštalácie
Základné rozdiely medzi ručným a strojovým sekaním drážok
Rozlišujeme dve hlavné metódy vytvárania drážok: ručné sekanie drážok a strojové sekanie drážok. Každá z nich má svoje špecifiká, výhody a nevýhody, ktoré je potrebné zvážiť pred začatím prác.
Ručné sekanie drážok
Ručné sekanie drážok je tradičná metóda, pri ktorej sa používajú základné nástroje ako kladivo, sekáč alebo ručné dláto. Je to časovo náročnejší spôsob, ale stále má svoje opodstatnenie - najmä tam, kde nie je možné použiť strojové náradie - napríklad pri práci v rohoch alebo na ťažko prístupných miestach.
Výhody a nevýhody ručného postupu
Výhodou ručného postupu je vysoká presnosť v detailoch a minimálne riziko nadmerného poškodenia muriva, čo je ideálne napríklad pri opravách menšieho rozsahu alebo pri vedení drážok na zásuvky a vypínače v miestach s komplikovaným prístupom. Nevýhodou je dlhší čas realizácie, vyššia fyzická náročnosť a možnosť nerovnomerného rezu, čo môže ovplyvniť následné ukladanie káblov.
Použitie v menších a menej prístupných priestoroch
Ručné sekanie drážok sa často uplatňuje v malých bytoch, kúpeľniach alebo starších panelákoch, kde je potrebné zachovať čo najviac pôvodnej štruktúry. Rovnako sa využíva pri rekonštrukcii elektroinštalácie, kde je cieľom zasiahnuť do existujúcej stavby čo najmenej invazívne. Tento spôsob je tiež vhodný pri opravách jednotlivých vetiev elektrických rozvodov v byte, bez nutnosti rozsiahleho stavebného zásahu.
Strojové sekanie drážok
Pri väčších rozsahoch prác je omnoho efektívnejšie siahnuť po strojovom sekaní drážok. Táto metóda využíva profesionálne drážkovacie stroje, ktoré sú vybavené výkonnými kotúčmi - často diamantovými - schopnými prerezať aj tvrdé materiály ako betón, tehla či pórobetón.
Rýchlosť a efektivita strojového drážkovania
Najväčšou výhodou je rýchlosť a konzistentnosť. Strojové sekanie drážok skracuje čas inštalácie, znižuje náklady na pracovnú silu a umožňuje zvládnuť aj komplikované projekty v krátkom čase. V kombinácii s priemyselným vysávačom sa minimalizuje prašnosť, čo je veľkým plusom pri práci v interiéri.

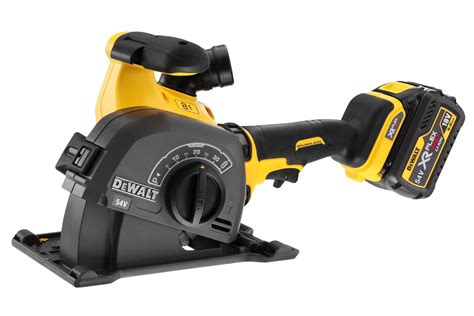

Použitie diamantových kotúčov a drážkovačiek
Moderné drážkovačky na káble sú navrhnuté tak, aby rezali s presnou hĺbkou drážky pre káble - najčastejšie 2-4 cm - a šírkou podľa potreby inštalácie. Použitie diamantového kotúča zabezpečuje čistý rez bez nadmerného poškodenia muriva a s vysokou presnosťou smerového vedenia. Strojové sekanie drážok zabezpečuje presnejšie výrezy, rýchlejší postup a menšiu prašnosť, ak sa použije aj odsávanie.
Hĺbka a šírka drážky pre rôzne typy elektroinštalácií
Pre bežné elektroinštalačné práce v rodinných domoch alebo bytoch platí, že hĺbka drážky by mala byť minimálne 2 cm pre inštaláciu štandardných elektrických káblov CYKY-J. Pri väčších prívodných vedeniach (napr. ku sporáku alebo rozvádzaču) sa odporúča väčšia hĺbka - až 4 cm, prípadne vedenie káblov v chráničkách. Pri výbere správnej hĺbky a šírky drážok treba zohľadniť aj typ materiálu steny - sekanie drážok do panelu si vyžaduje iné nástroje a prístup ako sekanie do tehlového muriva alebo pórobetónu.
Typy elektroinštalačných drážok a ich špecifiká
Výber správneho typu elektroinštalačných drážok je rozhodujúci pre funkčnosť a bezpečnosť celej inštalácie. Rôzne typy rozvodov si vyžadujú odlišné rozmery, orientáciu a umiestnenie drážok. Ak je drážkovanie zrealizované nekvalitne alebo nevhodne, môže dôjsť k zložitému ukladaniu káblov, porušeniu statiky stien alebo k budúcim poruchám.
Drážky na zásuvky a vypínače
Najčastejším typom sú drážky na zásuvky a vypínače, ktoré sa realizujú vo výške 30 - 120 cm od podlahy, podľa účelu a interiérového dizajnu. Ide o horizontálne alebo vertikálne krátke drážky, ktoré vedú od podlahy alebo od stropu k inštalačným krabiciam. Tie bývajú zapustené v stene a slúžia ako bodové rozvody pre elektrické prístroje. Pri rekonštrukcii elektroinštalácie v starších panelových bytoch je často potrebné tieto drážky nanovo vytvoriť, najmä ak ide o zmenu rozmiestnenia zásuviek či vypínačov podľa súčasných požiadaviek.
Vertikálne a horizontálne drážky
Vertikálne drážky sa vedú zvisle od stropu k zásuvkám, vypínačom alebo rozvodným krabiciam. Ide o preferovaný smer vedenia z dôvodu lepšej orientácie pri budúcej údržbe a väčšej bezpečnosti. Horizontálne drážky sa vedú rovnobežne s podlahou, zvyčajne v inštalačných výškach, kde sa káble rozvetvujú do viacerých miestností alebo prvkov.
Dôležité je dodržať smerové pravidlá, ktoré stanovujú, že káble musia byť vedené výlučne vodorovne alebo zvisle - nikdy šikmo. To zjednodušuje lokalizáciu káblov v prípade opravy a zároveň chráni pred ich náhodným poškodením.
Drážky na hlavné prívody a rozvádzače
Pri hlavnom napájaní bytu alebo domu je potrebné realizovať širšie a hlbšie drážky na káble s väčším prierezom. Tieto sa vedú od elektromeru alebo hlavného rozvádzača smerom k podružným rozvádzačom, zásuvkovým okruhom a svetelným vetvám. Zvyčajne sú umiestnené v technických miestnostiach, šachtách alebo pozdĺž nosných stien. Takéto drážky musia spĺňať prísne normy pre hĺbku drážky pre káble, zabezpečiť tepelný odvod a byť odolné voči mechanickému poškodeniu. V mnohých prípadoch sa na tieto účely používajú strojové sekanie drážok, ktoré umožňuje presné dodržanie požadovaných parametrov.
Špecifiká pri elektroinštalácii v paneláku
Elektroinštalácia v paneláku má svoje špecifiká - panely sú z betónu alebo železobetónu, čo značne komplikuje drážkovanie stien. Staršie inštalácie bývajú vedené povrchovo alebo v predpripravených kanáloch v paneloch. Pri ich výmene je často nevyhnutné sekanie drážok do panelu, ktoré si vyžaduje profesionálne vybavenie, ako sú diamantové píly, frézy alebo jadrové vŕtačky.
Vzhľadom na pevnosť materiálu a obmedzenia v zmysle statiky je nutné tieto práce konzultovať s odborníkom. V mnohých prípadoch sa odporúča vedenie nových rozvodov v sadrokartónových predstienkach, čo eliminuje nutnosť sekania do nosných panelov.
Normy a rozmery elektroinštalačných drážok
Správne vytvorené elektroinštalačné drážky nie sú len otázkou estetiky a funkčnosti, ale aj bezpečnosti. Slovenské technické normy (STN) stanovujú jasné pravidlá, ktoré sa týkajú šírky, hĺbky a umiestnenia drážok v rôznych typoch stavebných konštrukcií. Nedodržanie týchto noriem môže viesť k problémom pri kolaudácii, zvýšenému riziku požiaru alebo dokonca k porušeniu nosných prvkov stavby.
Maximálne povolené hĺbky a šírky
Podľa normy STN 33 2130 a odporúčaní výrobcov elektroinštalačných systémov, by hĺbka drážky pre káble nemala presiahnuť:
- 20 mm pre jednoduché svetelné rozvody,
- 30-40 mm pre zásuvkové okruhy alebo vedenie v chráničkách,
- 50 mm a viac len vo výnimočných prípadoch - po statickom posúdení.
Šírka drážky závisí od počtu káblov a ich prierezu, ale vo väčšine bytových inštalácií sa pohybuje od 20 do 40 mm. Pri drážkovaní na káble vyšších prúdov (napr. napájanie kuchynských spotrebičov, bojlera alebo klimatizácie) je potrebné zohľadniť aj tepelný výkon vodičov a zabrániť ich prehrievaniu.

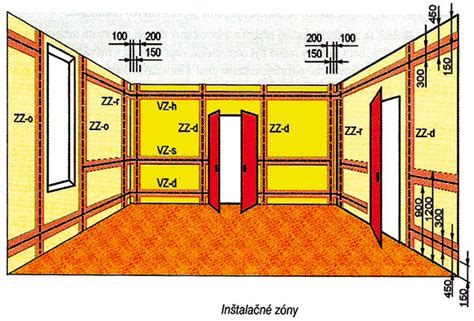

Vzdialenosti od stropov, podláh a rohov
Normy zároveň určujú aj minimálne odstupy, ktoré treba pri drážkovaní stien dodržať:
- minimálne 10 cm od stropu,
- 20-30 cm nad podlahou pri horizontálnych drážkach,
- 15 cm od rohov miestností,
- a minimálne 5 cm od hrán otvorov (okná, dvere).
Tieto pravidlá nie sú samoúčelné - slúžia na to, aby bolo možné káble lokalizovať aj po rokoch bez použitia detektora, čo je neoceniteľné pri rekonštrukciách a montážach nových zariadení.
Odporúčania podľa STN a bezpečnostné zásady
Okrem rozmerov je kľúčové dodržať aj smerové vedenie káblov - výlučne zvislo alebo vodorovne. Šikmé vedenie je podľa STN neprípustné a môže viesť k porušeniu izolačných vrstiev pri dodatočných zásahoch do muriva.
Ďalšou normou, ktorú treba pri elektroinštalačných prácach zohľadniť, je STN 33 2000-5-52, ktorá definuje podmienky pre ukladanie elektrických vedení v rôznych prostrediach. Napríklad v kúpeľniach platia prísnejšie pravidlá pre vedenie káblov kvôli zvýšenej vlhkosti a riziku úrazu elektrickým prúdom. Všetky tieto normy a zásady musia dodržiavať aj remeselníci, ktorí realizujú sekacie práce pre elektriku, najmä ak sa práca vykonáva v obytnej zóne, školských zariadeniach či verejných budovách.
Cena za sekanie drážok a faktory ovplyvňujúce náklady
Cena za sekanie drážok na elektroinštaláciu sa môže výrazne líšiť v závislosti od viacerých faktorov - od typu použitej technológie až po členitosť miestnosti a tvrdosť materiálu. Pri orientácii v nákladoch pomáha cenník elektroinštalačných prác 2026, ktorý reflektuje aktuálny vývoj cien materiálov aj práce. Sekanie drážok sa pritom spravidla nerealizuje samostatne, ale tvorí súčasť projektu, akým je elektroinštalačná montáž + kompletáž pre 1-izbový, 2-izbový, 3-izbový, 4-izbový, 5-izbový byt.
Zákazníci často uprednostňujú strojové sekanie drážok, pretože je rýchlejšie, presnejšie, menej prašné a zanecháva čistejší rez. Oplatí sa najmä pri väčších plochách alebo členitejších priestoroch. Pomôcť vám pritom môže aj prehľadný cenník stavebných prác, ktorý zahŕňa orientačné ceny podľa typu realizácie a náročnosti konkrétneho projektu.
Faktory ovplyvňujúce cenu drážkovania
- Dĺžka a členitosť drážok: Čím viac metrov drážok potrebujete vysekať, tým vyššia bude celková cena. Rozhoduje tiež počet zalomení, výškových prechodov a vetvení. Drážkovanie v kúpeľniach alebo kuchyniach je zvyčajne náročnejšie než v priamych stenách obytných miestností.
- Typ muriva: Dôležitý cenotvorný faktor je typ steny, do ktorej sa drážkuje. Sekanie drážok do panelu môže navyše vyžadovať jadrové vŕtanie alebo statický posudok, čo môže cenu ešte navýšiť.
- Prístupnosť a výška stien: Ak sa práce vykonávajú vo výške nad 2,5 m, nad schodiskom, v stiesnených technických miestnostiach alebo v členitých rohoch, vyžadujú si špeciálne pomôcky (napr. lešenie) a dlhší čas realizácie. V takých prípadoch sa cena môže zvýšiť o 10-20 % oproti štandardnej sadzbe.
- Potreba dodatočných úprav: Po vytvorení drážok je niekedy potrebné vyčistiť výrezy, vysekať otvory na inštalačné krabice, odstrániť zvyšky omietky a následne vykonať zapucovanie stien po elektroinštalácii, aby sa káble a krabice pevne zafixovali a stena sa pripravila na finálne povrchové úpravy. Tieto doplnkové úpravy sa zvyčajne účtujú samostatne (napr. inštalačná krabica - 5,00 € / ks, záslepka drážky - 1,50 - 2,00 € / bm).
Pri hodnotení nákladov treba brať do úvahy, že cena elektroinštalačných prác nezahŕňa len samotné sekanie drážok, ale aj prípravné a dokončovacie úkony. Výsledná cena sa preto môže líšiť aj pri rovnakom type nehnuteľnosti.
Najčastejšie chyby pri drážkovaní a ako sa im vyhnúť
Aj keď sa sekanie drážok na elektroinštaláciu môže na prvý pohľad zdať ako jednoduchá práca, prax ukazuje opak. Nesprávny postup môže spôsobiť vážne problémy - od porušenia statiky stavby až po riziko úrazu elektrickým prúdom. Ak plánujete drážkovať sami alebo si najímate remeselníka, mali by ste poznať tieto najčastejšie chyby, ktorým sa treba vyhnúť.
Prerušovanie nosných prvkov
Jednou z najnebezpečnejších chýb je drážkovanie stien v miestach, kde sa nachádzajú nosné prvky - napríklad priečne výstuhy, nosné stĺpy alebo panely. Zvlášť pri sekaní drážok do panelu hrozí, že bez odborného posudku dôjde k narušeniu statiky celej konštrukcie. To môže mať za následok praskanie stien, sadanie objektu alebo zníženie nosnosti. Preto sa odporúča pred každým rozsiahlejším drážkovaním na káble v panelákoch konzultovať postup so statikom alebo stavebným inžinierom.
Nezohľadnenie smerových pravidiel
Normy a zdravý rozum hovoria jasne - elektroinštalačné drážky musia byť vedené zvislo alebo vodorovne. Niektorí „kreatívni majstri“ však ešte stále vedú káble šikmo, čo je veľká chyba. Nielenže to sťažuje budúcu údržbu, ale zvyšuje riziko poškodenia vodičov pri akýchkoľvek ďalších stavebných prácach - napríklad pri vŕtaní poličiek alebo závesov. Správne sekacie práce pre elektriku vždy rešpektujú pravidlo smerovej priamočiary. Navyše, pri vedení kábla napríklad od zásuvky ku stropu, musí byť drážka vedená kolmo nahor, nikdy nie diagonálne.
Nesprávna hĺbka alebo zbytočné drážkovanie
Ďalšou častou chybou je nesprávne odhadnutá hĺbka drážky pre káble. Príliš plytké drážky môžu viesť k poškodeniu káblov počas omietania, príliš hlboké zasa zbytočne oslabujú stenu. V extrémnych prípadoch dochádza k tomu, že káble „plávajú“ v omietke, nie sú pevne uchytené a časom sa môžu poškodiť. Zbytočné drážkovanie je zase výsledkom neplánovania - ak niekto mení trasu káblov počas montáže, vedie to k duplicitným rezom a zbytočnému poškodeniu muriva. Aj preto je kľúčová kvalitná príprava pre elektroinštaláciu a vyznačenie trasy vopred.
Kedy si prizvať odborníka?
Hoci sa drážkovanie stien môže zdať ako práca, ktorú zvládne aj šikovný kutil, v skutočnosti si vyžaduje skúsenosti, technické zručnosti a najmä znalosť elektroinštalačných noriem. Preto je dôležité vedieť, kedy je lepšie zavolať odborníka.
Ak ide o rozsiahle elektroinštalačné práce, napríklad kompletnú výmenu rozvodov v byte alebo rekonštrukciu elektroinštalácie v paneláku, určite odporúčame prizvať kvalifikovanú firmu. Profesionáli disponujú potrebným vybavením (diamantové kotúče, drážkovačky s odsávaním) a znalosťami platných noriem, čo zabezpečí nielen rýchlu a efektívnu prácu, ale predovšetkým bezpečnosť a dlhú životnosť celej inštalácie.
