Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne.
Rozvádzač a rozvodnica: Základné pojmy
Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely. Elektrický rozvádzač je komplexnejšie zariadenie, ktoré prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov. Musí spĺňať prísne normy a predpisy a je zhotovované výrobcom. Manipulácia s ním, najmä ak ide o elektromerový rozvádzač, je obmedzená a vyžaduje špecializované vzdelanie.
Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. K rozvodniciam a ich obsluhe má prístup bežne aj laik.
Najpoužívanejšie rozvádzače pre rodinné domy
Najčastejšou voľbou je trojfázový rozvádzač, nakoľko v rodinných domoch sú zvyčajne viaceré spotrebiče s väčším odberom, pričom elektrická inštalácia len s jednou fázou by bola nedostatočná. Najbežnejším typom rozvádzača inštalovaným pre meranie spotreby elektrickej energie je jednoelektromerový trojfázový dvojtarifný rozvádzač (E2R). Dvojtarifný rozvádzač nám dáva možnosť prepínania na tzv. lacnejší (nočný) prúd so zvýhodnenou sadzbou.
Elektrická instalace - Elektroměrový rozvaděč (pilíř)
Pri novostavbách je riešenie osadenia elektromerového rozvádzača väčšinou s použitím prevedenia so zemným dielom, kedy jeho spodnú časť zakopávame do pôdy. Takýto rozvádzač sa nazýva aj voľne stojaci.
Typy elektromerových rozvádzačov pre rodinné domy:
- E2R: Samostatný jednoelektromerový, trojfázový, dvojtarifný rozvádzač.
- E2RP: Rozvádzač s pilierom (jednoelektromerový, trojfázový, dvojtarifný).
- E2RP/F+ZD: Rozvádzač s pilierom, zemným dielom a káblovým priestorom.
Komponenty a ich funkcie
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov:
- Kryt a skrinka: Vyrobené z odolných materiálov (oceľ alebo plast), chránia komponenty pred mechanickým poškodením a vlhkosťou. Odolnosť udáva trieda krytia IP.
- Ističe: Kľúčové prvky, ktoré chránia obvody pred preťažením a skratmi. Automaticky odpoja prívod pri nadmernom prúde.

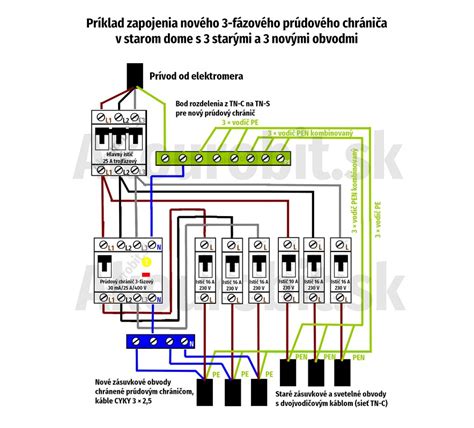

- Prúdové chrániče (RCCB): Zabezpečujú dodatočnú ochranu pred úrazom elektrickým prúdom tým, že sledujú rozdiel v napájacích a vratných kábloch.
- Prípojnice a svorkovnice: Zabezpečujú organizovanú distribúciu elektrických vodičov vnútri rozvádzača.
| Komponent | Funkcia |
|---|---|
| Istič | Ochrana pred preťažením a skratom |
| Prúdový chránič | Ochrana osôb pred úrazom elektrickým prúdom |
| Zvodič prepätia | Ochrana pred atmosférickým výbojom a prepätím |
| Hlavný vypínač | Bezpečné odpojenie celej inštalácie pri údržbe |
Umiestnenie a montáž

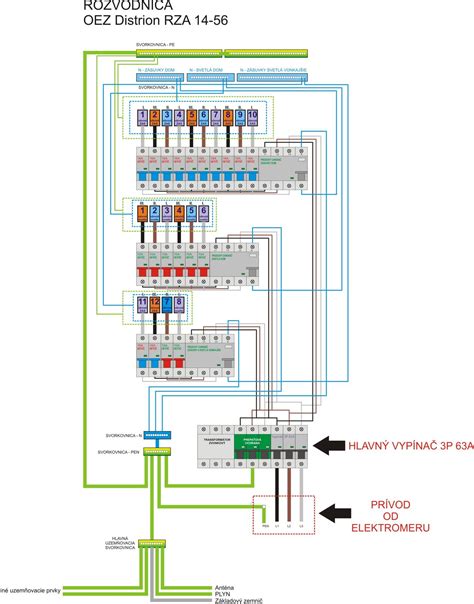

V prípade bytových alebo domových modulárnych rozvodníc platia špecifické pravidlá. Zariadenie by malo byť umiestnené v ľahko prístupnej miestnosti s dostatočným priestorom minimálne 80 centimetrov okolo rozvodnice. Dôležitým parametrom je spôsob montáže - na omietku alebo pod omietku. Rozvodná skriňa pod omietku pôsobí esteticky čistejšie, ale vyžaduje stavebné úpravy.
Pri výbere rozvádzača či rozvodnice je vždy múdre nechať si rezervu v počte niekoľkých modulov, ideálne aspoň 30 %. Nikdy neviete, kedy budete potrebovať doplniť istič pre nový okruh, napríklad pre garáž alebo prístavbu. Pri zriaďovaní novej elektrickej prípojky alebo výmene rozvádzača si vždy dajte vypracovať projekt a uzatvorte zmluvu s distribučnou spoločnosťou, ktorá určí typ rozvádzača.
