Domové plastové rozvádzače: Kľúč k bezpečnej a organizovanej elektroinštalácii

Rozvádzačová skriňa alebo bytová rozvodnica je centrálny a nevyhnutný prvok každej elektroinštalácie. Poskytuje bezpečný a organizovaný priestor pre montáž všetkých modulárnych prístrojov, ako sú ističe, prúdové chrániče, zvodiče prepätia a stýkače. Vďaka svojej kľúčovej úlohe pri distribúcii elektrickej energie a ochrane pred preťažením či skratmi, výber správneho rozvádzača je zásadným krokom pri budovaní či rekonštrukcii elektrickej siete v domácnostiach, bytoch, dielňach či priemyselných objektoch. V tomto kontexte zohrávajú kľúčovú úlohu práve plastové rozvodnice, ktoré sú čoraz populárnejšie pre bytové rozvody.

Materiál a odolnosť plastových rozvádzačov

Plastové rozvádzače sú prevažne tvorené z materiálu SMC - laminát plnený skleným vláknom, ktorý nepodlieha prírodným vplyvom tak, ako rozvádzače vyrobené z kovu. Pri plastových rozvádzačoch môže vrchná vrstva laminátu v priebehu rokov zvetrávať, hlavne keď je rozvádzač umiestnený na priamom slnku. Po prípadnom narušení vrchnej vrstvy je možné použiť dodatočnú ochranu v podobe náteru alebo nástreku polyuretánovou farbou, čím sa povrch znovu zakonzervuje. Ošetrenie kovového rozvádzača je tiež čiastočne možné, avšak len z jeho vonkajšej strany. Je na voľbe a rozhodnutí každého investora, či si vyberie kovový alebo plastový rozvádzač.

Rozvádzače sú často vyrobené z oceľového plechu alebo plastu. Oceľové sú robustnejšie a odolnejšie, zatiaľ čo plastové sú ľahšie a často lacnejšie.

Typy a prevedenia rozvádzačov: Prispôsobenie vašim potrebám

Moderný trh ponúka širokú škálu rozvádzačov, ktoré sa líšia nielen veľkosťou a kapacitou, ale aj spôsobom montáže, stupňom ochrany a špecifickým určením. Pri výbere je dôležité zohľadniť požiadavky konkrétnej inštalácie a prostredia.

Rozvádzače na omietku (povrchové)

Bytové rozvodnice na omietku sú určené pre povrchovú montáž. Sú ideálnou voľbou pre garáže, pivnice, rekreačné objekty alebo v prípadoch, keď nie je možné alebo žiaduce sekať do steny, napríklad pri rekonštrukciách. Ich inštalácia je zvyčajne rýchla a jednoduchá. Niektoré modely, ako napríklad tie s krytím IP65, poskytujú zvýšenú odolnosť voči prachu a vode, čo ich predurčuje aj pre náročnejšie podmienky. Príkladom je povrchová rozvodnica Practibox S s kapacitou 22 modulov (1x22) a plnými bielymi dverami, ktorá slúži na organizáciu a ochranu modulárnych elektrických prístrojov, alebo polyesterová skriňa IP66 s rozmermi 500x400x200 mm s plnými dverami, navrhnutá na ochranu elektroinštalácií v náročných podmienkach.

Rozvádzače pod omietku (zapustené)

Bytové rozvodnice pod omietku sú určené pre zapustenú montáž do steny. Tento typ je bežný v novostavbách, kde sa estetika a nenápadnosť považujú za dôležité. Po inštalácii sú viditeľné len dvierka rozvádzača, čo zabezpečuje čistý a moderný vzhľad interiéru. Príkladom sú zapustené bytové rozvodnice ETI DIDO-E, ktoré sú dostupné v rôznych kapacitách, napríklad pre 36 modulov (2x18) alebo až pre 54 modulov (3x18), a sú určené na inštaláciu do stien v interiérových priestoroch.

Kapacita a modularita: Veľkosť rozvádzača podľa potreby

Veľkosť rozvádzača sa udáva v počte modulov, ktoré sa zmestia na DIN lištu. Počet modulov určuje, koľko jednotlivých prístrojov (ističov, chráničov, atď.) je možné v rozvádzači nainštalovať. Od malých nástenných rozvodníc pre 4 moduly až po rozsiahle skrine s kapacitou 54 modulov alebo viac, výber závisí od komplexnosti elektroinštalácie a plánovaného rozšírenia. Pri dimenzovaní rozvádzača je dôležité spočítať si výkony všetkých prvkov, spotrebičov a zariadení, ktoré sa budú na rozvádzač pripájať, a z celkového súčtu odvodiť maximálny prúd pre jednotlivé okruhy aj pre hlavný prívod. Odporúča sa vždy vyberať rozvodnicovú skrinku s priestorovou rezervou 20 - 30 % pre prípady ďalšieho rozšírenia, aby nebolo potrebné meniť celú skrinku. Ak vopred viete, že budete do rozvodnice pridávať ističe a ďalšie prvky napríklad pre prístavbu či garáž, pokojne nechajte aj 50 % rezervu.

Príklady kapacity pre rôzne inštalácie:

• Kompaktné riešenia: Pre menšie inštalácie sú k dispozícii kompaktné nástenné rozvodnice s krytím IP54 alebo IP65, napríklad pre 8 modulov s priehľadnými dvierkami a N/PE svorkovnicami, alebo malé nástenné rozvodnice s krytím IP65 pre 4 moduly.
• Štandardné byty a domy: Bežné bytové rozvodnice na omietku alebo pod omietku ponúkajú kapacitu od 12 do 24 modulov, napr. dvojradová rozvodnica na povrch s kapacitou 24 modulov.
• Rozsiahle inštalácie: Pre väčšie domy, dielne alebo špecifické aplikácie sú k dispozícii rozvodnice s kapacitou 36, 48, 54 modulov a viac. Napríklad oceľoplechová skriňa na omietku s kapacitou 72 modulov (3 rady po 24 modulov) predstavuje spoľahlivé riešenie pre prehľadnú a bezpečnú elektroinštaláciu.

Nasledujúca tabuľka sumarizuje odporúčané kapacity rozvádzačov:

Stupeň ochrany (IP): Odolnosť voči vonkajším vplyvom

Stupeň ochrany IP (Ingress Protection) informuje o odolnosti rozvádzača voči vniknutiu cudzích predmetov a vody. Správny výber stupňa krytia je kľúčový pre dlhodobú a bezpečnú prevádzku elektroinštalácie.

• IP30/40: Pre bežné interiérové priestory, kde nie je predpoklad vystavenia vlhkosti alebo prachu, postačuje tento stupeň ochrany.
• IP54: Poskytuje ochranu proti prachu v obmedzenom rozsahu a proti striekajúcej vode z akéhokoľvek smeru. Je ideálny pre dielne, garáže alebo vlhkejšie interiéry. Príkladom sú kompaktné nástenné rozvodnice série E-BOX s krytím IP54, ktoré obsahujú rôzne kombinácie zásuviek.
• IP65/66: Zabezpečuje úplnú ochranu proti prachu a ochranu proti prúdom vody. Tieto rozvodnice sú vhodné pre vonkajšie použitie alebo do prostredí s vysokou vlhkosťou a prašnosťou, ako sú napríklad priemyselné haly alebo exteriéry. Rozvádzač 32-modulový IP66 na povrch zabezpečuje spoľahlivú ochranu elektrických komponentov proti vode, prachu a vlhkosti aj v náročných podmienkach. Plastové rozvodnicové skrine NL-300x500-T sú ideálne pre vonkajšie a priemyselné prostredie vďaka vysokému krytiu IP65.

Špecializované rozvádzače: Pre špecifické potreby

Okrem bežných bytových rozvodníc existujú aj špecializované typy určené pre konkrétne aplikácie:

• Zásuvkové rozvodnice: Tieto rozvodnice sú pripravené na pripojenie a obsahujú už osadené zásuvky rôznych typov a konfigurácií. Používajú sa často ako mobilné alebo pripojovacie body v dielňach, na stavbách alebo v záhradách. Príkladom je profesionálna nástenná rozvodnica s priestorom pre 11 modulov, osadená zásuvkami 32A/5p, 16A/5p a 4x 230V, ktorá je vydrátovaná a pripravená na vloženie ističov, alebo kompaktná nástenná rozvodnica série E-BOX s krytím IP54 obsahujúca zásuvky 1x 32A/400V (5-pól) a 2x 230V. Zásuvkové rozvodnice sú obľúbeným riešením na stavbách, v dielňach či kempoch, pretože prepoja ističe a zásuvky do jedného kompaktného celku.

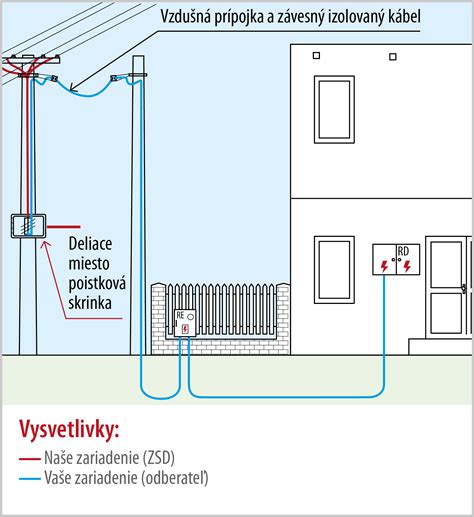

• Elektromerové rozvádzače: Slúžia na umiestnenie elektromera a istiacich prvkov pre meranie spotreby elektrickej energie. Existujú jednotarifné aj dvojtarifné prevedenia, ako napríklad trojfázový jednotarifný elektromerový rozvádzač E1R vhodný pre umiestnenie nad alebo pod omietku, alebo trojfázový dvojtarifný elektromerový rozvádzač E2R pre 1 elektromer. Certifikovaný pilierový rozvádzač pre ZSD a VSD (nová norma od 1.1.2025) je pripravený pre fotovoltiku (FVE) a dvojtarif, pričom obsahuje povinný vypínací prvok na vývode.
• Rozvádzače pre fotovoltiku (FVE): S rastúcou popularitou solárnych elektrární sa zvyšuje aj dopyt po špecializovaných rozvádzačoch, ktoré sú pripravené na pripojenie fotovoltických systémov. Tieto rozvádzače musia spĺňať špecifické normy a požiadavky na bezpečnosť pri práci s jednosmerným aj striedavým prúdom.

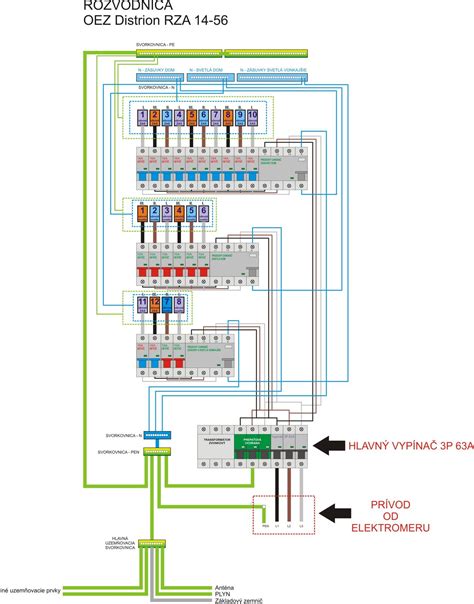

Kľúčové komponenty v domovom rozvádzači

Správne osadenie a zapojenie vnútorných komponentov je pre bezpečný chod elektroinštalácie nevyhnutné. Ističe a prúdové chrániče nie sú všetko, čo by v rozvodnici malo byť, hoci tvoria jej základ.

• Ističe: Okruhmi myslíme zásuvkové, svetelné či samostatné okruhy pre spotrebiče nad 2 000 W, ako kážu normy. Konkrétne zásuviek povoľuje norma 10 (aj dvojzásuvku počíta ako jednu). Je dôležité rozvrhnúť okruhy tak, aby sa vám nestalo, že pri jednej prasknutej žiarovke zhasne celý dom, alebo pri probléme s jedným spotrebičom vypadnú všetky ďalšie v dome.
• Prúdové chrániče: Keď už máte všetko rozdelené na okruhy s ističmi, nasleduje ich „zoskupenie“ pod prúdové chrániče. Prúdové chrániče sú drahšie ako ističe, ale platí to, čo pri ističoch - ak nastane porucha nejakého svietidla a máte všetky okruhy na jednom chrániči, zhasne celý dom. Preto sa odporúča nedávať celý dom na jeden alebo dva chrániče.
• Zvodiče prepätia: Ďalším dôležitým bezpečnostným prvkom sú zvodiče prepätia. Tie sú súčasťou komplexnej ochrany pred bleskom a prepätím, do ktorej patrí aj kvalitné uzemnenie. So zvodičmi prepätia by ste mali počítať už vopred - ich pozícii musí byť prispôsobené aj rozmiestnenie ďalších prvkov a vedenie vodičov k nim a od nich.
• Hlavný vypínač: V rozvodnici by ste mali tiež mať hlavný vypínač. Hlavný istič sa v nových domoch nachádza v elektromerovom rozvádzači a dávať do rozvodnice ďalší istič nemá význam. Elektroinštaláciu je však sem-tam potrebné odstaviť - či už pri problémoch alebo kontrole či údržbe. A práve na to slúži modulárny hlavný vypínač.
• Ďalšie elektroinštalačné prvky: Medzi ďalšie elektroinštalačné prvky patria rôzne spínacie prvky ako relé, stýkače a pod. Môžete ich používať na automatizované alebo diaľkové spínanie osvetlenia či rôznych spotrebičov (napr. ohrievačov vody). Príkladom je modul zvončeka, ktorý sa nacvakne na DIN lištu podobne ako istič.

Moderné trendy v domových rozvádzačoch: Inteligentná elektroinštalácia

Svet elektroinštalačného materiálu podlieha množstvu trendov, ktoré prichádzajú s vývojom nových technológií a materiálov. Moderné rozvádzače už nie sú len pasívnymi skrinkami. Môžeme si ich predstaviť ako mozog celej elektroinštalácie, taký, ktorý nielen distribuuje, ale s vami alebo majiteľom objektu dokonca komunikuje.

Ako? Napríklad tak, že v reálnom čase hlási spotrebu, upozorní na preťaženie prúdom a dokonca naznačí, ktorý z ističov sa môže čoskoro vymeniť, inak hrozí jeho výpadok. Presne toto je koncept, akým sa uberajú moderné a novodobé rozvádzače v rámci IoT - internetu vecí a všadeprítomnej umelej inteligencie. Smart moduly rozvádzačov s Bluetooth, Wi‑Fi či 4G konektivitou zbierajú údaje o prúde a napätí každého okruhu. Stačí mať aplikáciu v telefóne alebo cloud-ovú platformu, ktorá ich prekreslí na prehľadné grafy.

Na umelej inteligencii je skvelé to, že dokáže spracovávať neskutočné množstvo historických dát a na základe toho objavovať anomálie, napríklad pozvoľný nárast teploty na svorke alebo častejšie spínanie motora. Najnovšie modely rozvádzačov sú vybavené napríklad detektormi oblúkových porúch, prepäťovými ochranami a povinnými vypínacími prvkami HV100A/HV63A podľa najnovších predpisov distribučných spoločností VSD a ZSD (platných pre elektromerové rozvádzače od roku 2025). Moderné modulárne rozvádzače umožňujú pridávať a meniť ističe bez odstávky celej elektroinštalácie. V jednom jedinom rozvádzači tak dnes bez problému skombinujete silnoprúdové okruhy pre zásuvky, slaboprúd pre dáta či dokonca riadiacu jednotku pre fotovoltiku.

Praktické aspekty výberu a inštalácie

Pri výbere rozvádzača je dobré zvážiť aj nasledujúce body, ktoré ovplyvňujú nielen funkčnosť, ale aj estetiku a bezpečnosť:

• Dvierka: Dvierka môžu byť plné (biele, sivé) alebo priehľadné (dymové). Plastové dvere môžu byť štandardne biele nepriehľadné alebo číre/chrómové s priezorníkom. Pri drahších rozvodniciach nájdete odolnejšie plechové dvierka, ktoré sú pri častom otváraní odolnejšie. Niektoré rozvodnice majú nepriehľadné plastové dvierka, iné zase priehľadné okienko z čistého priehľadného alebo dymového plexiskla, čo má výhodu v tom, že okamžite vidíte, ktorý istič či chránič je „zhodený“ bez toho, aby ste skrinku museli otvoriť.
• Dimenzovanie: Dimenzovanie rozvádzača je základom jeho bezpečnej a spoľahlivej prevádzky. V rodinnom dome sa rozvádzač obvykle nachádza na chodbe alebo v technickej miestnosti. Pre bežný rodinný dom stačí hlavný istič 25 A, ak však plánujete napríklad aj indukčnú varnú dosku alebo tepelné čerpadlo, je potrebné pracovať s rezervou. Dôležité je tiež dimenzovať všetky ostatné komponenty, od svoriek cez meracie prístroje až po relé, na správne napätie, prúd a tepelnú záťaž. Šikovné popisky a farebné rozlíšenie okruhov skracujú čas pri revíziách.
• Montáž: Prvým krokom je skompletizovanie rozvodnice. Elektrikár do prázdnej rozvodnice urobí otvory v miestach, kade pôjdu káble, osadí DIN lišty, modulárne prvky a svorkovnice, a všetko prepojí vodičmi (používajú sa lankové s nalisovanými dutinkami). Na čelný kryt potom nalepí nálepky označujúce okruh daného ističa s popisom. Druhým krokom je osadenie rozvodnice do steny či na stenu (podľa typu), pričom otvor by mal byť vopred vysekaný a káble privedené k rozvodnici. Mnohým ľuďom prekáža vzhľad elektrických rozvodníc natoľko, že ich ukrývajú pred zrakom do vstavaných skríň a iných kreácií, čo z bezpečnostných dôvodov nie je dobrý nápad. Okolo rozvodnice by mal voľne prúdiť vzduch kvôli chladeniu, okolie by malo byť nehorľavé a mali by ste k nej mať jednoduchý a rýchly prístup. Posledným krokom je pripojenie vodičov - prívodu a jednotlivých okruhov, prípadne vývodu na podružný rozvádzač, a zabudnúť by sa nemalo ani na záslepky čelného krytu na miestach, kde nie sú ističe a ďalšie prvky. Montáž aj zapojenie rozvádzača musí vykonať elektrikár s platným osvedčením. Odporúča sa kontaktovať projektanta alebo elektrikára, ktorý vaše predstavy zreálni.

Bezpečnosť a normy: Záruka spoľahlivej prevádzky

Pri výbere rozvádzača je nevyhnutné dbať na dodržiavanie platných noriem a predpisov. Certifikované rozvádzače, ako napríklad tie, ktoré spĺňajú normu 2025 pre ZSD a VSD, zaručujú vysokú úroveň bezpečnosti a spoľahlivosti. Tieto normy definujú požiadavky na konštrukciu, materiály, elektrické vlastnosti a testovanie rozvádzačov, čím prispievajú k ochrane osôb a majetku pred nebezpečenstvom spojeným s elektrickým prúdom. Pri nákupe je dôležité overiť si, či rozvádzač spĺňa príslušné slovenské a európske normy (napr. STN EN 61439). Samozrejme, elektroinštalácia vrátane zapojenia rozvodnice by mala byť ukončená revíziou (prvou odbornou prehliadkou a odbornou skúškou). Overené recenzie od skutočných zákazníkov vám môžu pomôcť pri rozhodovaní a overení kvality a spoľahlivosti konkrétneho produktu a predajcu.
