Kanalizačné potrubie je neoddeliteľnou súčasťou každej budovy a infraštruktúry. Pre správnu funkciu je kľúčový výber vhodných materiálov, rozmerov a správna inštalácia. V ponuke sú potrubné systémy z rôznych materiálov a na rôzne použitie, vrátane špecifických riešení pre splaškové vody s priemerom DN 50, ako aj pre vnútornú a vonkajšiu kanalizáciu.
Nosným programom Plastika, a.s. sú potrubné systémy. Ponúkame široký výber vnútorných PVC kanalizačných potrubí rôznych veľkostí a prevádzkových parametrov pre inštaláciu kanalizačných a vetracích zariadení, odtoku domovej a domovej kanalizácie. Výrobky sú certifikované na Slovensku, v Česku, Chorvátsku, Maďarsku a Poľsku, pričom pre Slovenskú republiku je certifikácia zabezpečená akreditovanou skúšobňou VÚSAPL a.s. Nitra.

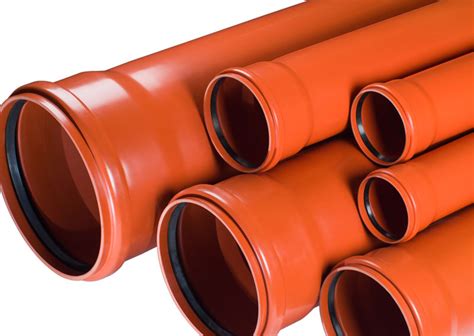

PVC-U kanalizačné potrubia a ich špecifiká, vrátane DN 50
Kanalizačné potrubia z PVC-U (polyvinylchloridu) sú navrhnuté pre vypúšťanie nečistôt vo vnútri budovy a v podzemných systémoch. Vyrábajú sa v šedej farbe a spĺňajú poľskú normu PN-EN 12200.
Pre priemer DN 50 sú k dispozícii špecifické varianty:
- Kanalizačné potrubie Fi 50mm v priemere, s 1-meter-dlhou, 8 mm stenou, s Poľským štandarde PN-EN 12200, vyrobené z PVC-U polyvinylchloridu v šedej, je určené pre vypúšťanie nečistôt vo vnútri budovy a v podzemných systémoch.
- Existujú aj iné dĺžky s rovnakým priemerom a štandardom, napríklad 500mm, 315mm alebo 250mm.
Tieto rúrky z najvyššej kvality plastu s šálkou a tesnením možno kombinovať so širokou škálou kanalizačných armatúr.
Rozmery a ceny vybraných HT komponentov DN 50
Systém HT (vysokoteplotný) ponúka široký sortiment pre vnútornú kanalizáciu. Nižšie uvádzame prehľad vybraných komponentov s priemerom DN 50 a ich orientačné ceny:
| Komponent | Rozmer | Cena (€) |
|---|---|---|
| HT rúra hrdlová | 50x150 mm | 1,13 |
| HT koleno | 50/15° | 0,91 |
| HT redukcia | 50x32 mm | 3,99 |
| HT odbočka | 50x50x87° | 1,95 |
| HT pružná hadica | DN50/500 mm | 9,01 |
| HT klapka spätná | 50 mm | 24,00 |
| HT zátka | 50 mm | 0,87 |
| HT hrdlo presuvné | 50 mm | 1,63 |
| HT odbočka | 50x50x45° | 1,95 |
| HT pružná hadica | DN50/250 mm | 6,65 |
| Objímka SOIL Polo-clip | 32-50 | 1,64 |
PP-HT systém: Inovatívne riešenia pre vnútornú kanalizáciu
Rúry a tvarovky PP-HT odpadového systému sú vyrábané z polypropylénu. PP-HT systém je určený pre pripojovacie, odtokové, odpadné, splaškové, dažďové a vetracie potrubia vo vnútri domov a priemyslových stavieb (oblasť použitia B - v budovách a na ich vnútorných stenách), ktoré sú napájané na systém vonkajšej kanalizácie.
Výhody PP-HT systému:
- Hladká vnútorná stena trvalo zabezpečuje veľmi dobré hydraulické vlastnosti (menší odpor trenia - vysoká prietoková kapacita).
- Vysoká odolnosť voči oderu a minimálny sklon k tvorbe usadenín.
- Steny potrubia nie sú napádané koróziou ani eróziou.
- Široký rozsah teplôt použitia: -10°C až +100°C.
- Vysoká chemická a rázová odolnosť.
- Dlhá životnosť a šetrnosť k životnému prostrediu - materiál je recyklovateľný.
- Ľahké spájanie systému (jednoduchá a rýchla montáž), jednoduché skracovanie rúr podľa potreby.
- Nízka hmotnosť (jednoduchá manipulácia), tesnosť systému zaistená tesniacimi krúžkami.
- Rozoberateľný spoj v prípade potreby a ľahká preprava.
PP-HT systém sa vyznačuje odolnosťou proti vysokým teplotám odpadových tekutín (maximálna dovolená teplota odpadového média je do 100°C). Minimálne teploty pre použitie sú do -10 °C. Jednotné rozmery systému ho umožňujú spájať nielen s inými PP rúrami rôznych výrobcov, ale aj s PVC rúrami iných materiálov pre zvislé odpady príslušného rozmeru. Komponenty systému PP-HT je možné bez problémov pripojiť aj na zodpovedajúce priemery hladkých rúr ležatej kanalizácie. Rúry a tvarovky PP-HT odpadového systému sa spájajú hrdlovým násuvným spojom, pričom tesnosť je zabezpečená elastromérovým tesnením.
Typy potrubných systémov a ich použitie
Kanalizačné potrubia sa vyrábajú z rôznych materiálov a v rozmanitých konštrukciách pre špecifické aplikácie. Výkon systému je daný vysokou odolnosťou proti nárazu, vysokou teplotnou odolnosťou a ideálnou štruktúrou steny, ktorá zaručuje optimálnu spoluprácu so zemou.
Vonkajšie kanalizačné systémy
Pre vonkajšiu kanalizáciu sú k dispozícii korugované a hladké systémy z PVC a PP materiálov. Patrí sem aj PP kanalizačný systém pre odvodnenie mostov. Neodmysliteľným sortimentom kanalizačných sietí patrí sortiment revíznych šácht a vpusty.
- Potrubie Ultra Solid PVC: Určené pre splaškové a dažďové kanalizácie, pre investorov preferujúcich klasickú konštrukciu s čo najväčšou silou steny.
- Kanalizačné potrubie z PP s plnostennou konštrukciou steny: Vyrobené podľa normy STN EN 1852-1 +A1, vyrába sa v kruhovej tuhosti SN 12 v dimenziách De 160 - 400mm.
- Masívne potrubie z vysokohustotného polyetylénu (PE - HD): Špirálovite ovíjané PP profilom, v profiloch DN 600 - 2000 mm. Možnosť voľby triedy kruhovej tuhosti a sily základnej steny podľa podmienok projektu.
- Korugované potrubie z polypropylénu (PP): Vyrábané podľa STN EN 13476, o DN 250 - 1000 mm, pevnostná trieda SN 12 kN / m2. Vyvinuté najmä pre odvodnenie dopravných stavieb s požiadavkou na minimálnu silu základnej steny e5 - 3 mm. Existuje aj variant s najvyššou pevnostnou triedou SN 16 kN / m2 pre DN 250 - 600 mm.
- Potrubie ULTRA BASIC: Vyrába sa v DN 160-1000 mm, SN 8 a 10, spĺňajúce základné požiadavky STN 13476.
Vnútorné kanalizačné systémy
Pre odpadovú kanalizáciu vo vnútri budov ponúkame systém PPHT. Ako odvetrávací systém a zvody dažďovej vody zabudované v konštrukcii budov je možné použiť systém z PVC a aj odpadový systém PPHT. Systém pozostáva z rúrok s priemerom od 32 mm do 110 mm v sivej alebo bielej farbe.
Dimenzovanie a návrh odpadového potrubia pre splaškové vody
Uvedený návrh a technické riešenia odpadového potrubia splaškovej vody sú odporúčané na základe požiadaviek EN 12056-2 a experimentálnych meraní hydraulických pomerov v potrubí. Pre dimenzovanie odpadových potrubí vo vnútri budovy platí STN 73 6760 a ČSN 75 6760, ktoré sú v súlade s EN 12 056-2.
Kanalizácia v budovách sa podľa STN 73 6760 dimenzuje podobne ako v ČR, Nemecku, Rakúsku ako systém I v súlade s EN 12056-2, ktorá definuje rôzne systémy I až IV. V systéme I sa uvažuje stupeň plnenia odpadového potrubia h/d = 0,5 (t.j. 50 % prierezu potrubia je zaplneného vodou), na rozdiel od systému II, napr. v severoeurópskych krajinách, kde sa uvažuje stupeň plnenia 0,7 (t.j. 70 % prierezu potrubia zaplneného vodou).

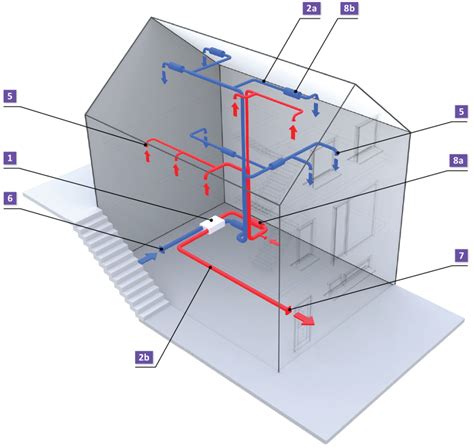

Odpadové potrubie po celej jeho dĺžke sa dimenzuje na prietok odpadovej vody v mieste pod napojením najnižšieho pripájacieho potrubia, jeho najmenšia svetlosť je DN 70. Nedostatočný prívod vzduchu pri gravitačnom prúdení môže spôsobiť vznik podtlaku v potrubí, kedy môže dôjsť k vysatiu vody zo zápachových uzáverov a tým k šíreniu zápachu z kanalizácie v budove.
Hydraulické pomery a optimalizácia prúdenia
Optimálne podmienky pre prúdenie vody a vzduchu v odpadovom potrubí sú vtedy, ak je potrubie vedené zvislo bez zmeny prierezu a bez zalomenia potrubia. Voda prúdi na vnútornom povrchu potrubia a vzduch prúdi v strede prierezu. Pri vyrovnaní tlaku v odpadovom potrubí sa vyžaduje veľký prietok vzduchu - až 35násobne väčší, ako je prietok vody. Veľký vplyv na kolísanie tlaku majú menovité svetlosti potrubia a uhly pripojenia pripájacieho potrubia.
Experimentálnymi meraniami hydraulických pomerov pri gravitačnom prúdení vody v odpadovom potrubí sa dokázalo, že prietok vody nemá tvar špirály ani piestu, ale má prstencový priebeh. Z pripájacieho potrubia priteká voda na protiľahlú stenu odpadového potrubia a klesá v ňom nadol. Nepriaznivé hydraulické pomery predstavuje napr. pripojenie redukovanou odbočkou 45°, kedy môže dôjsť v dôsledku podtlaku k vysatiu zápachovej uzávierky. Naopak priaznivé prúdenie nastáva pri odbočke 88,5°, kedy nedochádza k vysatiu zápachovej uzávierky. Experimentálne merania potvrdili, že kolmé odbočky 90°, t.j. odbočky s tzv. veľkým uhlom odbočenia, sú z hydraulického hľadiska nevyhovujúce a vhodnejšie sú odbočky 87,5° alebo 88,5° s tzv. malým uhlom odbočenia, pri ktorých sa uvažuje aj s väčšími maximálnymi prietokmi.
Z hľadiska hlučnosti má veľký vplyv aj rýchlosť prúdenia odpadovej vody v potrubí. Reálna rýchlosť v odpadovom potrubí s dĺžkou 30 m dosahuje hodnotu okolo 10 m/s. Pri návrhu odpadového potrubia je niekedy nutné zalomiť zvislé potrubie v dôsledku dispozície jednotlivých podlaží, čo má veľký vplyv na tlakové pomery a tiež šírenie hluku. Pri výškových budovách je preto nutné pristúpiť k špecifickým riešeniam hlavne pri zalomených potrubiach.
Zalomenia a odskoky potrubia
V dôsledku dispozičného riešenia je často nutné zmeniť smer odpadového potrubia a vytvoriť odskok alebo zalomenie. Pri odskoku s uhlom najviac 45° od zvislice nevznikajú výrazné zmeny tlaku v potrubí, nie je nutné ani zväčšovať dimenziu potrubia. Pri zalomení odpadového potrubia však dochádza k väčším rozdielom tlaku po dĺžke potrubia ako na priamom potrubí. Podľa STN 73 6760 navyše platí, že pri zalomení odpadového potrubia s uhlom väčším než 45° (najviac 88,5°) od zvislice (nehľadiac na dĺžku odpadového potrubia) je nutné zväčšiť priemer potrubia na menovitú svetlosť, ktorá je najbližšia vyššia k menovitej svetlosti.
Zväčšenie menovitej svetlosti sa realizuje tesne nad zalomením, pri väčšom počte zalomení sa svetlosť zväčšuje len pri najvyššom zalomení. Norma predpisuje minimálny sklon ležatej časti potrubia pri zalomení najmenej 2 %. Pri odpadových potrubiach od 10 do 22 m dĺžky sa pri zalomení menšom ako 2,0 m povoľuje riešiť prechod odpadového potrubia do ležatej časti dvoma 45° kolenami s obtokom pre prívod vzduchu. Obtokové potrubie sa s odpadovým potrubím spojí najmenej 2,0 m nad zalomením a najmenej 1,0 m pod zalomením. Menovitá svetlosť obtokového potrubia je rovnaká ako menovitá svetlosť ležatého úseku zalomenia odpadového potrubia. Zariaďovacie predmety inštalované v podlaží nad obtokom sa môžu pripojiť len do obtokového potrubia.
Materiálové vlastnosti a certifikácia
Materiál používaný na výrobu rúr a tvaroviek je recyklovateľný a šetrný voči životnému prostrediu. Materiál je chemicky odolný proti látkam obsiahnutých vo vode z domácností a priemyslu s výnimkou organických rozpúšťadiel. Dopravované médium môže mať pH v rozsahu pH 2 až pH 12. Priaznivou vlastnosťou polypropylénu je široký rozsah tepelnej odolnosti a veľká pružnosť a húževnatosť, ktoré zaručujú veľmi dobrú odolnosť proti nárazom a deformáciám.
Potrubie je určené pre uloženie do zeme, kde sa parameter horľavosti nevyžaduje. Pre iné použitie v kolektoroch alebo pod mostné konštrukcie, je nutné potrubie dostatočne tepelne izolovať proti teplotám nad 60º C. V zmysle STN 73 0823 sú rúry a tvarovky zaradené do stupňa horľavosti B.
Certifikácia výrobkov je zabezpečená pre Českú Republiku akreditovanou skúšobňou ITC Zlín a pre Slovenskú republiku akreditovanou skúšobňou VÚSAPL a.s. Nitra. Frekvencie kontrolných skúšok sú v ČR prevádzané nezávislou skúšobňou - ITC Zlín. Rúry a tvarovky sú označované v zmysle normy STN EN 1451-1.
Inštalácia, skladovanie a doprava potrubných systémov
Pre správnu funkčnosť a dlhú životnosť kanalizačného potrubia je kľúčová jeho správna inštalácia a manipulácia.
Požiadavky na uloženie potrubia
Požiadavky na mieru zhutnenia lôžka a obsypu sú dôležité pre stabilitu a odolnosť potrubia. Optimálne zhutnenie lôžka je okolo 85% PS, zhutnenie obsypu pod komunikáciou 93% PS. Miera zhutnenia u tlakových potrubí nemá tak zásadný vplyv na následnú deformáciu potrubia vzhľadom k tuhosti potrubia, vďaka vnútornému pretlaku. Na požiadanie vykonávame statický výpočet uloženia potrubí v zmysle doporučenia STN 73 6734.
Spájanie systémov
Pre spájanie sa používajú štandardné vstrekované tvarovky pre zváranie na tupo a elektrotvarovky, ktoré sú vyrábané v širokom sortimente. Pri spájaní pomocou elektrotvaroviek sa z koncov potrubia musí mechanicky oškrabať zoxidovaná vrstva. Spájanie PP-HT systému sa realizuje pomocou násuvného hrdlového spoja s použitím jazýčkových tesniacich krúžkov, ktoré zabezpečujú ľahkú montáž. Dlhodobá tesnosť je zabezpečená elastomérovým tesnením pre tlaky do 50 kPa (0,5 baru - 5m vodného stĺpca). Súčasťou dodávky hrdlovaných rúr a všetkých tvaroviek sú elastomérové tesniace krúžky príslušných priemerov podľa počtu hrdiel. Systém nie je možné spájať lepením.
Balenie, doprava, skladovanie
Rúry dĺžky 500 mm a viac sú balené vo zväzkoch. Rúry dĺžok 150 a 250 mm sú balené do kartónov, resp. vriec. Tesniace krúžky sa dodávajú ako súčasť dodávky rúr a sú vložené v hrdlách rúr. Rúry sa dopravujú bežnými dopravnými prostriedkami. Musia byť zabezpečené proti posuvu a styku s ostrými predmetmi. Rúry sa nesmú zhadzovať a inak mechanicky namáhať, aby nedošlo k poškodeniu povrchu. Tvarovky sa balia do kartónov alebo vriec rôznych rozmerov v závislosti od veľkosti tvaroviek. Podľa počtu hrdiel na tvarovkách sa dodáva príslušný počet elastomérových tesniacich krúžkov. Pri skladovaní rúr a tvaroviek je potrebné dodržiavať STN 64 0090 resp. PND 71 01 014. Pre skladovanie tesniacich elastomérových krúžkov platí STN 63 0001.
