Automatický pohon výrazne zvyšuje komfort ovládania posuvnej brány. O tom, že automatický pohon výrazne zvyšuje komfort ovládania posuvnej brány, niet pochýb. Pokiaľ už ste sa pre konkrétny motor rozhodli, vyvstáva logická otázka, ako ho správne na posuvnú bránu namontovať a nastaviť. Montáž pohonu na posuvnú bránu je jedným z najdôležitejších krokov, ktorý vám zabezpečí pohodlie a bezpečnosť.
Príprava a plánovanie
Pre začiatkom montáže prověřte podmienky pre správny a bezpečný prevádzku pohonu. Existujú dva základné typy posuvných brán - samonosná (závesná) a posuvná brána po koľajnici, ktorá spravidla vyžaduje pohon s väčším výkonom. Pred samotnou montážou je nevyhnutné vykonať dôkladnú prípravu:
- Zmerajte hmotnosť a dĺžku vašej posuvnej brány.
- Uistite sa, že všetky potrebné komponenty sú súčasťou balenia.
- Pripravte si kvalitný podklad: stabilná základňa je kľúčom k dlhodobej bezproblémovej prevádzke.
Základným prvkom každej samonosnej posuvnej brány je betónový základ. Pre brány s prejazdovou šírkou do 8 m je odporúčaná šírka základu 500 mm a hĺbka 1000 mm. Betónový základ by mal byť v nezamŕzajúcej hĺbke, čo je na Slovensku minimálne 80 cm.
Postup montáže pohonu

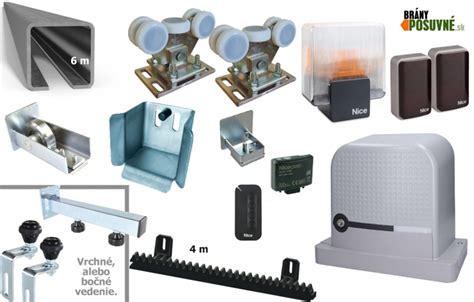

Následným krokom je uloženie základovej dosky, ktorá je súčasťou pohonu. Zjednodušene povedané, pohon sa skladá z prevodového motora a ovládacieho modulu. Ozubené koleso motora sa otáča v zábere s tyčou (hrebeňom), ktorá je umiestnená pozdĺž spodnej hrany brány, čo zabezpečuje otváranie a zatváranie.

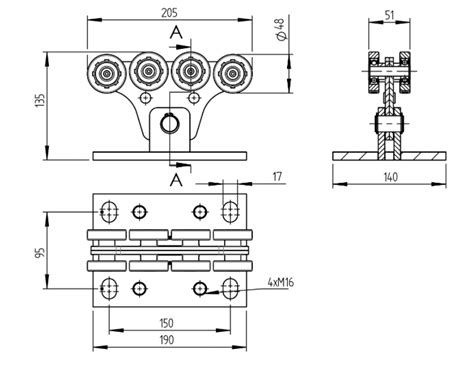

- Umiestnenie pohonu: Ak je vaša brána na koľajnici, odporúčame mať pohon umiestnený čo najbližšie ku stĺpiku. U samonosných posuvných brán by mala byť jednotka umiestnená tak, aby ozubené koleso pohonu bolo medzi vozíkmi brány.
- Inštalácia hrebeňa: Ďalším kľúčovým krokom je inštalácia hrebeňa, ktorý zabezpečuje pohyb brány. Jeho správna poloha je pre funkčnosť celého systému zásadná.
- Nastavenie dorazov: Dnešné pohony majú mechanické koncové spínače, ktoré sa spínajú po dojazde do koncovej polohy. Aby tento mechanizmus fungoval bezchybne, je potrebné nastaviť správne umiestnenie koncových dorazov.
Elektroinštalácia a bezpečnosť
Myslite tiež na elektroinštaláciu - k motoru je totiž potrebné pripojiť vhodný typ kábla a chráničku pre napätie 230 V. Než začnete akúkoľvek prácu s elektroinštaláciou, najprv sa uistite, že je vypnutý istič prívodu elektriny.
| Typ kábla | Účel použitia |
|---|---|
| Silový kábel 230 V | Napájanie motora |
| SYKFY 3x2x0,5 | Fotobunky, kľúčové spínače, maják |
Vždy oddeľte káble silové (230 V) a slaboprúdové (kľúč, fotobunka, ovládač, signalizácia). Nezabúdajte tiež na kontrolu uzemnenia. Všetky káble odporúčame umiestniť do chráničiek.
Dôležité príslušenstvo pre bezpečnú prevádzku
K základnému setu možno dokúpiť maják, ďalší diaľkový ovládač a iné príslušenstvo. Veľmi dôležitou súčasťou každého pohonu je riadiaca jednotka, ktorá je vybavená anténou pre príjem signálu. Dosah signálu môže byť až 200 metrov, vždy záleží na kvalite antény a sile signálu.
Všetky moderné pohony sú vybavené samosvorným prevodovým mechanizmom, ktorý zabezpečuje mechanické uzamknutie brány v čase, keď sa brána nepohybuje. Samostatné elektronické zámky teda nie sú potrebné. Po dokončení mechanickej inštalácie a zapojení elektriny stačí už len nastaviť riadiacu jednotku a môžete sa tešiť na plne funkčnú automatickú posuvnú bránu.
