Komplexný sprievodca oplechovaním atiky a dilatáciou: Zabezpečenie dlhej životnosti plochej strechy

Rovná strecha, často vnímaná ako moderný architektonický prvok, prináša so sebou nielen estetické výhody a funkčnosť, ale aj špecifické výzvy v oblasti údržby a ochrany. Jedným z kľúčových prvkov, ktorý zohráva zásadnú úlohu pri zabezpečení dlhodobej životnosti a bezchybnej funkčnosti rovnej strechy, je atika v kombinácii s jej oplechovaním.

Atika, ako vyvýšený okraj strechy, nielenže dotvára celkový vzhľad budovy, ale predovšetkým slúži ako bariéra proti poveternostným vplyvom a smeruje zrážkovú vodu k odtokovým bodom. Správne prevedenie oplechovania atiky je preto nevyhnutnosťou pre predchádzanie potenciálnym problémom, ako je zatekanie, korózia či poškodenie konštrukcie.

Čo je atika a aký má význam pre rovnú strechu?

Atika je architektonický prvok, ktorý sa nachádza na okraji plochej strechy. Môže mať formu vyvýšeného múrika alebo zábradlia a jej primárnou funkciou je estetické ukončenie strešnej konštrukcie, pričom zároveň slúži ako ochranný prvok. V kontexte rovnej strechy zohráva atika niekoľko dôležitých úloh:

• Estetika: Atika pomáha vytvoriť čisté a moderné línie strechy, pričom dokáže skryť rôzne strešné systémy, ako sú klimatizačné jednotky, antény, komíny či ventilačné systémy, čím prispieva k celkovej vizuálnej harmónii budovy.
• Ochrana pred vetrom: Funguje ako bariéra proti silnému vetru, ktorý by mohol poškodiť strešnú krytinu alebo spôsobiť jej odtrhnutie.
• Smerovanie vody: Je kľúčová pre správne smerovanie zrážkovej vody k odtokovým bodom, čím zabraňuje jej hromadeniu na strešnej ploche.
• Bezpečnosť: Vytvára prirodzenú bariéru na okraji strechy, čím zvyšuje bezpečnosť pri údržbe alebo opravách. Zároveň môže zabrániť zosuvu snehu alebo ľadu zo strechy, čo chráni fasádu a minimalizuje riziko zranenia osôb v okolí budovy.
• Zabránenie odfúknutiu predmetov: Pri silnom vetre môže pomôcť zabrániť odfúknutiu ľahkých predmetov, ako sú nástroje alebo konštrukčné prvky.

Historicky bola atika chápaná predovšetkým ako dekoratívny prvok, ktorý predstavoval nosnú vertikálnu konštrukciu situovanú nad hlavnou rímsou budovy. Často bola zdobená rôznymi sochami a ornamentmi, čím prispievala k estetickému vzhľadu budovy. Architekti ju v minulosti využívali aj na optické zvýraznenie výšky objektu. Okrem estetickej funkcie plnila atika aj dôležitú ochrannú úlohu, napríklad v prípade požiaru spomaľovala šírenie ohňa na okolité budovy.

Typy atík a ich realizácia: Klampiarske vs. Zakryté prevedenie

Pri výbere vhodnej atiky pre rovnú strechu existujú v zásade dva hlavné prístupy: klampiarske prevedenie a zakrytá atika pod izoláciou. Každý z nich má svoje špecifické výhody, nevýhody a aplikácie.

Klampiarske prevedenie atiky: Moderný vzhľad a vysoká odolnosť

Klampiarske prevedenie atiky predstavuje elegantné a funkčné riešenie pre ukončenie strešných konštrukcií. Tento typ atiky kombinuje moderný vzhľad s vysokou odolnosťou voči poveternostným vplyvom, čím zabezpečuje dlhú životnosť a minimálnu údržbu. Klampiarske materiály, ako je hliník, pozinkovaná oceľ alebo titánzinkový plech, sú známe svojou vysokou odolnosťou voči korózii a poveternostným vplyvom. Tieto materiály sú schopné odolávať extrémnym teplotám, vlhkosti a UV žiareniu, čím zabezpečujú dlhú životnosť atiky.

Výhody klampiarskej atiky:

• Estetický vzhľad: Prináša čistý, moderný a sofistikovaný vzhľad, ktorý môže byť prispôsobený architektonickému štýlu budovy. Použité materiály a rôzne farebné možnosti umožňujú vytvárať dizajnové prvky, ktoré harmonicky zapadnú do celkového vzhľadu stavby.
• Vysoká odolnosť: Materiály ako hliník, pozinkovaná oceľ či titánzinkový plech sú extrémne odolné voči korózii a poveternostným vplyvom.
• Jednoduchá údržba: Hladké povrchy klampiarskych materiálov sa ľahko čistia a nečistoty sa na nich neusádzajú. Pravidelná vizuálna kontrola a občasné čistenie sú zvyčajne postačujúce na udržanie atiky v dobrom stave.
• Presnosť a tolerancia: Klampiarske prevedenie umožňuje presnú výrobu a montáž komponentov, čo zabezpečuje dokonalé spojenie a tesnosť. Toto je obzvlášť dôležité pri riešení komplexných detailov a prechodov medzi rôznymi časťami strešnej konštrukcie.

Materiály pre klampiarsku atiku:

Výber materiálu je kritickým rozhodnutím, ktoré ovplyvňuje nielen estetiku, ale aj dlhodobú odolnosť a ochranu celého objektu.

Je neuveriteľne dôležité dbať na to, aby plechy a všetky klampiarske prvky mali rovnaký elektrický potenciál. Vplyvom vlhkosti by inak mohlo dôjsť k elektrolytickej korózii. Napríklad, voda nesmie tiecť z medeného plechu na pozinkovaný alebo zinkový.

Dôležité aspekty pri výbere a inštalácii klampiarskej atiky:

• Správna inštalácia: Inštalácia klampiarskej atiky by mala byť vykonaná odborníkmi s potrebnými skúsenosťami a znalosťami. Správna inštalácia je kľúčová pre zabezpečenie tesnosti a ochrany strešnej konštrukcie pred prenikaním vody.
• Tesnenie a spoje: Pri inštalácii je dôležité venovať pozornosť tesneniu a spojom. Použitie kvalitných tesniacich materiálov a správna technika montáže zabezpečia, že atika bude odolná voči prenikaniu vody a vlhkosti.
• Údržba a kontrola: Pravidelná údržba a kontrola klampiarskej atiky sú dôležité pre jej dlhú životnosť. Odporúča sa vykonávať vizuálne kontroly najmenej raz ročne, prípadne po extrémnych poveternostných podmienkach.

Je nevhodné, ak je atika kotvená farmárskymi skrutkami s predierovaným plechom, čím vzniká nevhodný bod, kadiaľ môže vnikať voda do strešnej konštrukcie. V zahraničí je zaužívané, že tieto skrutky sú zakryté klobúčikmi, ktoré sú prilepené sikaflexom alebo enkolitom.

Zakrytá atika pod izoláciou: Ekonomické a integrované riešenie

Zakrytá atika pod izoláciou je konštrukčný prvok, ktorý poskytuje dodatočnú ochranu strešnej konštrukcii a prispieva k estetike budovy. Tento typ atiky je pokrytý strešnou izoláciou, čím sa zabezpečí jej integrácia s celkovým izolačným systémom strechy.

Výhody zakrytej atiky:

• Náklady na realizáciu: Zvyčajne je lacnejšia na realizáciu. Použitie bežných stavebných materiálov, ako je betón alebo murivo, znižuje náklady na materiál a prácu.
• Jednoduchá inštalácia: Inštalácia zakrytej atiky je menej zložitá a môže ju vykonať bežná stavebná firma, čo šetrí čas a peniaze.
• Ochrana pred poveternostnými vplyvmi: Poskytuje dodatočnú ochranu pred vetrom a dažďom, čím znižuje riziko prenikania vlhkosti do strešnej konštrukcie.

Austrotherm Atikový prvok:

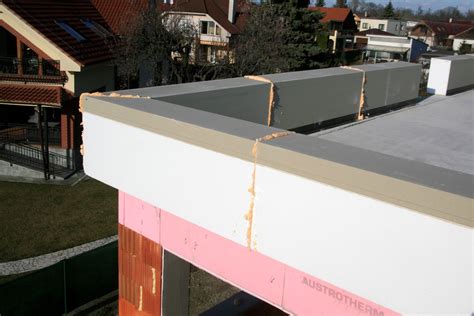

Inovatívnym riešením v oblasti zakrytej atiky je Austrotherm Atikový prvok. Tento prvok rieši hneď niekoľko problémov spojených s realizáciou:

• Rýchla a jednoduchá montáž: Realizácia je rýchla, jednoduchá a efektívna. Postačia na ňu dvaja ľudia a jeden deň, bez potreby žeriava či špeciálneho náradia.
• Eliminácia tepelných mostov: Vytvára súvislú vrstvu izolácie okolo okraja strechy, čím eliminuje prerušenie izolácie a rovnomerne rozkladá tepelný tok cez konštrukciu. Pomáha predchádzať vzniku plesní.
• Ochrana pred poškodením: Chráni okraj strechy pred poškodením spôsobeným vetrom a zrážkami. Zabraňuje tiež prenikaniu vody medzi strešnú konštrukciu a fasádu budovy.
• Fixácia izolácie a oplechovania: Fixuje strešnú izoláciu a oplechovanie na svojom mieste, čím bráni ich posunu alebo poškodeniu.
• Zvýšenie bezpečnosti: Vytvára prirodzenú bariéru na okraji strechy, čím zvyšuje bezpečnosť pri údržbe alebo opravách. Zabraňuje zosuvu snehu alebo ľadu zo strechy.
• Odolný povrch: Povrch prvku je pokrytý vrstvou z kremičitého piesku, ktorý je mimoriadne tvrdý a odolný voči oderu. Oxid kremičitý je chemicky stabilný a nereaguje s okolitými látkami, čím predlžuje životnosť prvku.
• Estetický vzhľad: Zabezpečuje, že klimatizácia, antény, komíny, ventilačné či odvodňovacie systémy zostanú skryté, čím harmonicky zapadá do celkového dizajnu budovy. Vďaka odolnosti voči UV žiareniu si zachová svoju farbu. Presné rozmery a rovné hrany vytvárajú čistý, moderný obrys strechy.

Odvodnenie plochej strechy: Kľúčové princípy a prvky systému

Správne odvodnenie plochej strechy je jedným z najdôležitejších aspektov pri navrhovaní a údržbe budov s plochými strechami. Bez správneho systému na odvádzanie vody sa môže hromadiť zrážková voda, čo môže viesť k poškodeniu strešného plášťa a konštrukcie budovy.

Princípy odvodnenia plochej strechy:

Na rozdiel od šikmých striech, po ktorých voda rýchlo steká dolu, ploché strechy majú len minimálny spád. Tento spád je však presne vypočítaný tak, aby smeroval všetku zrážkovú vodu k vopred určeným odtokovým bodom. Ak systém odvodnenia zlyhá, na streche sa začne hromadiť voda, čo môže viesť k nadmernému zaťaženiu konštrukcie (jeden meter štvorcový vody s výškou iba 10 cm váži 100 kg) a v konečnom dôsledku k zatekaniu.

Typy systémov odvodnenia:

• Interné zvody: Strecha je spádovaná smerom k vpustom umiestneným v ploche strechy. Voda sa následne odvádza zvodovým potrubím, ktoré je vedené cez konštrukciu budovy až do kanalizácie. Vhodné sú v oblastiach s chladnejším podnebím, kde teplo z budovy pomáha udržiavať zvody bez ľadu.
• Externé zvody: Voda je zo strechy odvedená cez prestupy (chrliče) v atike a následne je zvedená po fasáde budovy. Tento systém je jednoduchší na údržbu a opravy, ale môže byť náchylnejší na zamŕzanie.
• Kombinované systémy: Strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.

Prvky odvodňovacieho systému cez atiku:

• Strešný chrlič: Je kľúčovým prvkom, ktorý zabezpečuje kontrolovaný odtok vody z plochy strechy cez atikový múr. Inštaluje sa na miestach, kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík.
• Poistný prepad: Predstavuje bezpečnostný prvok v systéme odvodnenia. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia nefunguje správne. Umiestňuje sa vždy o niekoľko centimetrov vyššie ako hlavný chrlič a zabezpečuje odvedenie prebytočnej vody, čím zabraňuje zaplaveniu strechy.
• Zberný kotlík: Je dôležitý prvok systému odvodnenia, ktorý slúži na prepojenie odvodňovacích prvkov, ako je strešný chrlič, s vertikálnym dažďovým zvodom. Jeho hlavnou úlohou je zhromažďovanie dažďovej vody a jej efektívne odvádzanie.
• Atikový adaptér: Praktický a inovatívny prvok, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry s okrúhlymi alebo hranatými odkvapovými rúrami. Môže sa montovať na vonkajšej strane fasády alebo v izolačnej vrstve budovy.

Spádovanie plochej strechy:

Základom každého funkčného odvodňovacieho systému je správne navrhnutý sklon. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom. Tento sklon sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS), ktoré sú už z výroby narezané do potrebného sklonu. Ich inštaláciou sa dosiahnu dva ciele naraz: vytvorí sa plynulý sklon pre bezproblémový odtok vody a zároveň sa strecha do určitej miery aj zateplí.

Oplechovanie atiky: Materiály, techniky, dilatácia a časté chyby

Oplechovanie atiky je dôležitý detail, ktorý chráni atiku pred poveternostnými vplyvmi a zatekaním. Výber správneho materiálu a precízna montáž sú kľúčové pre zabezpečenie dlhodobej funkčnosti a ochrany konštrukcie.

Technické aspekty a montáž: Precíznosť sa vypláca

Správna montáž je rovnako dôležitá ako výber kvalitného materiálu. Nesprávne vyhotovené detaily môžu viesť k zlyhaniu celej konštrukcie.

Dôležité zásady pri montáži:

• Podkladové pásy: Podkladné zaťahovacie pásy je nutné namontovať priebežne na oboch stranách atiky. Odporúčaná šírka podkladu pod atikovú konštrukciu je 22 mm. Kotvenie zaťahovacích pásov musí byť vyhotovené v celej dĺžke, v dvoch vzájomne predsadených radoch s rozostupom maximálne 100 mm kotviacich prvkov.

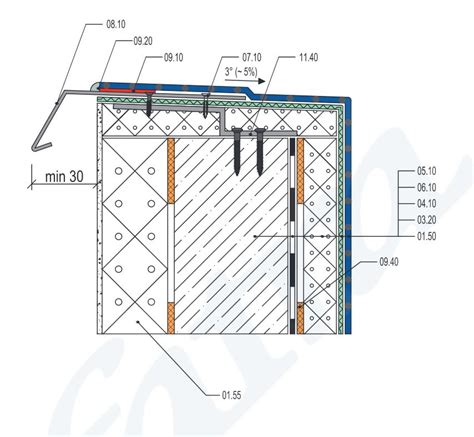

• Sklon atiky: Oplechovanie stien a atík sa vyrába vždy so sklonom minimálne 3° (5,25%), pričom vyšší sklon pôsobí pozitívne proti tvorbe usadenín (nečistôt) na ploche atiky. Vo všeobecnosti má byť atika vyspádovaná dovnútra strechy. V špecifických prípadoch však môže byť vyspádovaná aj smerom von.
• Odkvapový nos: Za účelom ochrany fasády sa odkvapový nos atiky vyhotovuje s presahom 40 mm od finálnej povrchovej úpravy steny. Pri povrchoch, ktoré nie sú citlivé na vlhkosť (napr. prevetrávaná hliníková fasáda) je dostačujúci presah 25 mm.
• Prekrytie zaťahovacích pásov:
  • Pri použití bežného zaťahovacieho pásu musí odkvapový nos atiky prekrývať zvislú stenu minimálne 30 mm.
  • Pri použití patentového záťahovacieho pásu musí dĺžka ohybu pri stene prekrývať odkvapový nos atiky minimálne o 20 mm.
• Dilatácia: V mieste spojov oplechovania je nutné zabezpečiť možnosť dilatácie jednotlivých prvkov. K tomu existuje niekoľko variant vyhotovení, ako napríklad DSD, zásuvná lišta v tvare C alebo za použitia PREFA Design Welle. Dĺžka jednotlivých dielov atiky je závislá na rozvinutej šírke oplechovánia: pri r.š. do 500 mm = sú jednotlivé diely dlhé do 3 m.
• Vhodné podklady pre oplechovanie atiky:
  • Klasické SM rezivo s minimálnou hrúbkou 24 mm a maximálnou šírkou dosky 160 mm.
  • Dosky z lepeného dreva minimálnej hrúbky 22 mm.
  • 3-vrstvová doska minimálna hrúbka 22 mm.

Na dreve umiestnená bitúmenová deliaca vrstva umožňuje vyrovnať menšie nerovnosti podkladu a môže taktiež ochrániť drevený podklad pred nepriaznivými poveternostnými vplyvmi počas realizácie.

Časté chyby pri realizácii a ako sa im vyhnúť:

Pri realizácii striech sa často vyskytujú chyby, ktoré môžu mať negatívny vplyv na ich funkčnosť a životnosť. Medzi najčastejšie chyby patria:

• Nedostatočný sklon strechy: Nedostatočný sklon strechy môže spôsobiť hromadenie vody v oplechovaní, čo vedie k netesnosti spojov, korózii a skráteniu životnosti oplechovania. Opláštenie by malo vždy rešpektovať sklon strechy a malo by byť správne namontované, aby nebránilo prirodzenému odtoku vody. Pri plochých strechách sa odporúča minimálny sklon aspoň 3°.
• Šetrenie na materiáli: Použitie príliš tenkých, lacných alebo nesprávne ošetrených plechov sa môže vypomstiť. Nekvalitný plech bez povrchovej úpravy rýchlo koroduje, najmä tam, kde na ňom zostáva vlhkosť. Investujte do kvalitných materiálov a nakupujte od overených dodávateľov.
• Nesprávna montáž: Aj pri použití kvalitného plechu a všetkých potrebných dielov sa môžu vyskytnúť problémy, ak montáž nie je vykonaná správne. Typickou chybou je nedostatočné upevnenie alebo nesprávne umiestnenie skrutiek. Dodržujte pravidlo "dvakrát meraj, raz strihaj (a zostavuj)". Pred priskrutkovaním každého plechového dielu ho najprv nasucho pripevnite a skontrolujte, či správne sedí a dostatočne prekrýva spojovacie prvky.
• Problém "praskajúcej strechy": Tento jav, spôsobený prudkými zmenami teplôt a rozdielnym správaním materiálov (napr. XPS a OSB dosky), sa dá riešiť vložením klznej vrstvy (napr. geotextília) medzi tieto materiály alebo vypenením PUR penou.
• Vynechanie niektorých vodovodných prvkov: Každý okraj strechy, kadiaľ môže zatiecť voda pod krytinu, by mal byť chránený plechom. Často sa vynecháva napríklad odkvapový žľab na odkvapovej hrane alebo záveterná lišta na štíte strechy.
• Nedostatočné oplechovanie okolo komína: Nedostatočné alebo zle vykonané oplechovanie okolo komína patrí medzi najčastejšie príčiny netesností strechy. Zle tvarované alebo upevnené oplechovanie umožňuje stekanie vody z komína do krovu.

Správna montáž oplechovania atiky:

Oplechovanie by malo byť pripevnené k stavebnej konštrukcii pomocou podkladových plechov, ktoré sú priskrutkované do telesa atiky. Jednotlivé plechy oplechovania by mali byť navzájom spojené a mali by umožňovať dilatáciu. Pri vytváraní stojatej klampiarskej drážky je potrebné upraviť výšku ohybu susedných plechov a použiť vhodné náradie. Klampiarska práca si vyžaduje špecializované náradie pre zhotovenie kvalitného oplechovania atiky.

1. Vyrobíme si dielce na oplechovanie atiky.
2. Na vytvorenie jednoduchej stojatej klampiarskej drážky treba upraviť výšku ohybu susedných plechov na 20 až 25 mm.
3. Plechy najprv pripevníme skrutkami.
4. Použijeme zatĺkacie rozperky (hmoždinky), s ktorými ide práca rýchlo.
5. Stojatú drážku začneme tvarovať úzkymi kliešťami a dreveným klampiarskym kladivom.
6. Pokračujeme s pomocou klampiarskej drážkovnice a dreveného kladiva.
7. Vyšší plech ohneme do ostrého uhla, aby sa dal ohnúť klampiarskymi kliešťami.
8. Na dôkladné spojenie jednoduchou stojatou drážkou treba ohnutý plech ešte pribiť dreveným kladivom.

Zelená strecha je ekonomicky náročná konštrukcia a preto je potrebné klásť veľký dôraz na každý detail a hlavne na kotvenie plechov na atike. Dôležitejšie je to najmä vtedy, ak sú z medeného alebo titánzinkového plechu.

Zatepľovací systém a hydroizolácia atiky

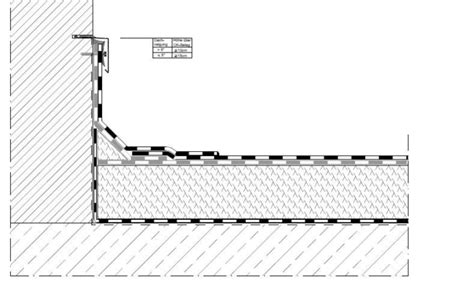

Atika je tiež kritickým miestom z hľadiska zateplenia a hydroizolácie. Tepelná izolácia obalujúca atiku je kľúčová na elimináciu tepelných mostov. Podkladová doska na báze dreva (napr. OSB doska s hrúbkou 22 mm) slúži ako nosná konštrukcia.

Z vonkajšej strany atiky sa aplikuje zatepľovací systém, ktorý je následne opatrený tenkovrstvou omietkou. Strešný plášť je pri týchto skladbách ukončený hydroizolačným povlakom, často asfaltovou hydroizoláciou z asfaltových pásov. Zhlavie atiky je potom ošetrené klampiarskymi prvkami kotvenými k podkladu pomocou príponek.

Parotesná zábrana alebo poistná hydroizolácia má v skladbách s klasickým poriadkom vrstiev dvojitú funkciu. Počas výstavby slúži ako dočasná hydroizolácia, ktorá chráni interiér pred klimatickými zrážkami, a po dokončení stavby plní funkciu parozábrany.

Postup aplikácie hydroizolačných asfaltových pásov:

1. Pred definitívnym zabudovaním každý pás rozbalíme, položíme na miesto určenia a skontrolujeme (veľké kusy znovu zvinieme).
2. Pás ohrievame tak, aby sa celkom roztavila spodná fólia - vidieť jej roztavenú časť.
3. Prvú roztavenú polovicu pásu priložíme na podklad.
4. Po nahriatí pritlačíme pás k podkladu.
5. Podobne natavíme aj druhú polovicu pásu.
6. Pás (s povrchovou úpravu bridlicovým posypom) je prilepený, treba ho dobre popritláčať k podkladu a pripojiť k susedným pásom.
7. Spoje so susednými pásmi nahrejeme a zastierkujeme špachtľou.
8. Na správne natavenie spojov by mal asfalt vytekať pozdĺž spoja v šírke minimálne 5 mm (tzv. húsenica), nesmie sa však porušiť nosná vložka natavovaného pásu.

Hydroizolačný asfaltovaný pás ELASTOBIT PV TOP FIX 52 (asfalt je modifikovaný termoplastickým kaučukom SBS) s kombinovanou polyesterovou rohožou spevnenou sklenenou mriežkou je na vrchnej strane chránený farebným hrubozrnným minerálnym posypom. Pri hrúbke 5 mm ho možno použiť ako vrchnú vrstvu jednovrstvových hydroizolačných systémov na plochých strechách. Vyznačuje sa dlhou životnosťou.

Montážny systém a zákazková výroba

Na trhu existujú aj montážne systémy navrhnuté tak, aby ich montáž zvládol bežný remeselník bez špeciálnych strojov a náradia. Tieto montážne sety zvyčajne obsahujú sadu predpripravených dielov pre jednoduchú montáž (rohové prvky, ukončenia k múru, ukončenia s odkvapom). Oplechovanie atiky sa skladá z atikových plechov, rohovníkov, ukončení k múru, ukončení s odkvapom, podkladových líšt, príponiek, samovrtných skrutiek a pod. Odporúčame šírku podkladu pod-atikovej konštrukcie 22 mm. Dovolená štandardná výška odkvapu je min. 2 cm a max. 10 cm. Dovolená štandardná šírka odkvapu je min. 3 cm a max. 6 cm.

Pre tých, ktorí potrebujú oplechovanie atiky v neštandardnom tvare, rozmere, materiáli alebo farbe, je k dispozícii zákazková výroba. V takom prípade je potrebné kontaktovať výrobcu prostredníctvom dopytového formulára a uviesť presné rozmery (A, B, C1, C2, D v cm), materiál, farbu, počet kusov špecifických dielov (rohovníky A3, ukončenia s odkvapom A7, ukončenia k múru A8) a počet bežných metrov. Ak máte náčrt alebo projekt, vložte ho prosím ako prílohu. Čím presnejšie podklady, tým presnejšia bude cenová ponuka oplechovania atiky. Štandardný termín dodania je do 10 pracovných dní od objednávky, s možnosťou dopravy v rámci celej SR a ČR.

V prípade otázok týkajúcich sa oplechovania atiky a odvodnenia plochej strechy je vhodné kontaktovať odborníkov alebo výrobcov špecializovaných materiálov, ako napríklad Rheinzink alebo výrobcov separačnej hmoty ENKOLIT. Dodržiavanie postupov podľa návodov a používanie kvalitného náradia sú nevyhnutné pre úspešnú realizáciu.
