Predsadená montáž okien, známa doteraz z oblasti výstavby pasívnych domov, sa stáva riešením budúcnosti. Tento konštrukčný systém je už dnes v súlade s náročnými požiadavkami smernice európskeho parlamentu a rady 2010/31/EÚ o energetickej hospodárnosti budov. Všetky komponenty systému sú volené a vyrábané tak, aby bolo vyhovené požiadavkám a opatreniam, ktoré si kladú za cieľ znížiť do roku 2020 emisie skleníkových plynov o 20%, zvýšiť podiel energie z obnoviteľných zdrojov na 20% a zvýšiť energetickú účinnosť budov o 20 %.
U montáže okien to v praxi znamená, že aby boli energetické straty čo najnižšie, je potrebné umiestniť okno do tepelne izolačnej roviny. Táto montáž nebola dosiaľ príliš obvyklá, hlavne kvôli absencii kvalitného a jednoduchého systémového riešenia. Systém predsadenej montáže okna od spoločnosti illbruck však tento fakt odsúva do minulosti.
Prvý komplexne vyskúšaný systém
Celé systémové riešenie pre predsadenú montáž spĺňa najvyššie nároky ako zo strany legislatívy, tak aj zo strany investorov a montážnych firiem. Systém umožňuje bezproblémové utesnenie a ukotvenie predsadeného okna do priestoru tepelnej izolácie zatepľovacieho systému. Stačí k tomu len päť hlavných komponentov, ktorých inštaláciu zvládne takmer každý. Systém predsadenej montáže okien illbruck je zároveň jediné riešenie, ktoré využíva iba ekologické lepidlá. Výsledky skúšok jednotlivých stavebných dielcov vykazujú výsledky, ktoré zatiaľ neboli dosiahnuté žiadnym podobným systémom.
Funkčný princíp
Tým, že tepelné izolácie obvodovej konštrukcie majú väčšiu hrúbku, tým sa mení aj poloha okna v ostení. Spôsobov na predsadenie okna je viacero. Vždy je potrebné zohľadniť tepelnotechnické vlastnosti spomínaného riešenia. V prípade podrobnejšieho technického návrhu je potrebné vyžiadať od projektanta jeho požiadavku na umiestnenie okna v ostení.

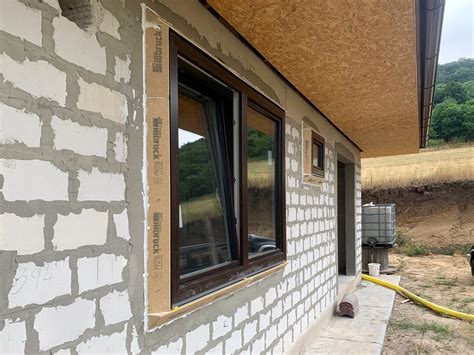

Doteraz používané spôsoby montáže predsadených okien založenej na oceľových konzolách, uholníkoch a páskach prináša v mnohých prípadoch problémy pri kotvení týchto prvkov do rôznych druhov podkladových materiálov. Systém pre predsadené okná značky illbruck na to ide trochu inak. Ak nie je možné vhodným spôsobom použiť skrutky, ponúka alternatívu, lepenie. Pri systéme illbruck nesie hlavnú záťaž nosný profil PR007. Profil je ľahký, ľahko rezateľný a zároveň dostatočne tuhý a pevný pre prenesenie hmotnosti okna. Veľkou výhodou montáže profilu PR007 je kombinovaný spôsob fixácie. Jedná sa o kombináciu lepenia s pomocou extrémne výkonného lepidla illbruck SP340 a poistného kotvenia. Týmto spôsobom sa dosiahne maximálna únosnosť spoja (min. 200 kg na bežný meter) a tesnosť profilu PR007 voči stavbe.
Okno je potom upevnené do rámu, tvoreného profilmi PR007, pomocou bežných skrutiek, ktoré sú na to určené. Kombinovaný spôsob fixácie nosného profilu PR007 je rýchly, bezpečný a jednoduchý. Spoločne s ďalším systémovým zatepľovacím profilom PR008 prináša veľmi dobré tepelnoizolačné vlastnosti detailu. Systém illbruck je vhodný pre stavbu pasívnych domov, aj domov s takmer nulovou ročnou bilanciou, a je použiteľný v rámci tepelne izolačných kompozitných systémov (ETICS).
Spojenie okna s domom, čiže utesnenie pripojovacej škáry medzi oknom a rámom PR007, sa vykonáva pomocou komprimačnej impregnovanej tesniacej pásky illmod Trio + (TP652) a illmod Trio FBA (TP651). Pripevnenie a utesnenie sa vykonáva iba v jednom pracovnom kroku.
Realizácia predsadenej montáže
Pri tejto montáži je potrebné samozrejme zabezpečiť aj napojenie okna, predsadenej konštrukcie a obvodového muriva tesniacim systémom. Ten je dôležitý najmä pri objektoch s rekuperáciou a v podstate v každom pasívnom dome sa jedná o podmienku. Ďalšou potrebnou technickou záležitosťou je aj konštrukcia vodiacich líšt v prípade použitia tieniacej techniky. Konštrukcia musí byť taká, aby nevytvárala dodatočný tepelný most v obvodovom plášti. Ideálne je, ak sú použité hliníkové prípadne pevné PVC profily.
Postup montáže
- Pred montážou sa odmeria potrebná dĺžka nosného profilu a skráti sa pomocou pílky na drevo.
- Potom sa na nosný profil, ako aj očistenú a únosnú podkladovú konštrukciu bez prachu a námrazy nanesie štetcom impregnácia na zlepšenie priľnavosti hybridných tmelov a lepidiel na nasiakavé podklady.
- Lepidlo sa nanesie pomocou ručnej alebo vzduchovej pištole v dvoch rovnobežných húseniciach s trojuholníkovým prierezom (dodávaná aplikačná špička) vo vzdialenosti približne 2 cm od okraja nosného profilu. Lepidlo je potrebné aplikovať najneskôr do 2 h od nanesenia impregnácie. Nanáša sa na všetky nosné profily, ktoré je potrebné nalepiť po celom obvode budúcej otvorovej výplne. Lepidlo by malo byť v rohoch dvakrát prekrížené.
- Nalepené nosné profily sa zabezpečia proti zaťaženiu oknom alebo balkónovými dverami dodatočným ukotvením vhodnými skrutkami podľa stavu a typu podkladovej konštrukcie. Je potrebné použiť minimálne tri skrutky/kotvy na 1 bm nosného profilu. Otvory v nosnom profile musia byť vždy menšie, ako je priemer hlavy skrutky. Použitie okenných skrutiek (turboskrutiek) s valcovou hlavou nie je prípustné.
- Po priskrutkovaní nosných profilov sa spoje, napojenia a kúty profilov dodatočne utesnia lepiacim tmelom alebo jednozložkovým elastickým lepidlom.
- Nakoniec sa lepiacim tmelom nelepia zatepľovacie profily. Tmel sa nanáša v húseniciach alebo pásoch pomocou špeciálneho zubového hladidla.
- Do hotového rámu z nosných a zatepľovacích profilov sa vloží rám okna s nalepenými tesniacimi (nadpražie a ostenie) a komprimačnými páskami (spodný profil okna).
Technická špecifikácia
| Parameter | Hodnota |
|---|---|
| Tesnosť proti nárazovému dažďu | 1 do 1050 Pa |
| Prievzdušnosť pripojovacej škáry | 2 <0,1 m³/(m·h·daPa²/³) |
| Odolnosť proti zaťaženiu vetrom | 3 Trieda 5 (EN 12210) |
| Krátkodobá maximálna odolnosť proti zaťaženiu vetrom | 4 ±3000 Pa |
1 skúšané podľa EN1027 2 skúšané podľa EN12114; max.
Dôležité aspekty správnej montáže
Súčasťou rozsiahlejších rekonštrukcií býva obstaranie nových okien, ktorých výmenu sa rozhodne oplatí nechať na odborníkoch, najlepšie priamo na dodávateľovi s vlastnými, odborne preškolenými technikmi. Rovnako nie je vhodné obstarávať si okná, ktoré sú vyrábané takzvane na sklad. „Prispôsobenie veľkosti otvoru oknu s už danými rozmermi môže byť nielen prácne, ale aj problematické a teda je potrebné postupovať presne opačne - okno zaobstarať presne na mieru otvoru," uvádza Ing. Pavel Kašpar, manažér montáží najväčšieho českého výrobcu okien.
Stavebník by potom mal byť dodávateľom okien vždy poučený, ako má byť stavebný otvor správne pripravený - okná sa totiž môžu osadzovať len do rovných a geometricky presných otvorov s hladkým, súdržným povrchom bez prachu a nečistôt.
Ak sa zároveň pri rekonštrukcii zatepľuje fasáda domu, mali by byť nové okná dokonca samozrejmosťou - spoločne sa totiž podieľajú na úspore financií za vykurovanie. Moderné okenné profily majú vynikajúce tepelnoizolačné vlastnosti, aby mohli ale správne plniť svoju funkciu, je potrebné dbať na správnu montáž a dostatočné ošetrenie tzv. pripojovacej škáry, teda miesta, kde sa okno kotví k stene.
Pretože pri zateplení fasády dôjde k zosilneniu celkovej šírky obvodovej konštrukcie, štandardné osadenie okna do ostenia nosného muriva nemusí byť dostačujúce. „Riešením je predsadená montáž, u ktorej sa okno kotví na špeciálne hranoly rámujúce montážny otvor a je tak osadené pred nosné murivo. Tieto hranoly sú následne zakryté v jednej rovine vonkajším tepelnoizolačným plášťom," popisuje proces Pavel Kašpar.
Chybná montáž spôsobí, že pripojovacia škára medzi oknom a stenou nebude dostatočne utesnená a do miestnosti by tak mohol prenikať vonkajší chlad a vlhkosť, čo by mohlo spôsobiť rosenie okien a bujnenie plesní. Ako tomu predísť? „Po usadení okna sa vzniknutá pripojovacia škára musí dostatočne ošetriť a uzavrieť. Pre výplň sa používa montážna pena, ktorá má veľmi dobré tepelnoizolačné vlastnosti. Aby nedošlo k jej degradácii pôsobením poveternostných vplyvov, je potrebné ju čo najrýchlejšie zakryť," hovorí Pavel Kašpal. Z vnútornej strany sa preto lepí na okenný rám parotesná fólia zabraňujúca prieniku vzdušnej vlhkosti z interiéru do priestoru pripojovacej škáry, na stranu exteriéru zase fólia, ktorá prepúšťa prípadnú vlhkosť von z ostenia a zároveň bráni vniknutiu zrážkovej vody.
V prípade samotného usadenia okien je úplne nevyhnutné dodržať správny postup. Minimálna veľkosť pripojovacej škáry sa riadi podľa STN 73 3134: 2014 (Stavebné práce. Styk okenných konštrukcií a obvodového plášťa budovy. Požiadavky, zhotovovanie a skúšanie), vo všeobecnosti je 10 mm.
Vlhkosť na stavbe môže okná zásadne poškodiť, preto je počas celej rekonštrukcie kľúčové správne vetrať. S montážou dizajnových okenných kľučiek preto počkajte až po skončení stavebných prác. „Častá manipulácia, prach, ostré úlomky stavebného odpadu môžu počas stavebných prác spôsobiť poškodenie povrchu okenných kľučiek. Po montáži okien je preto lepšie nainštalovať dočasné najobyčajnejšie kľučky, ktorých prípadné zničenie nebude toľko vadiť. Až úplne nakoniec, po dokončení montáže, sa osadzuje dizajnové kovanie.
Tzv. vrecko stavebného puzdra je pri dodaní štandardne vybavené záslepkou, ktorá má najmä praktický účel - chráni vnútorný priestor puzdra pred prachom a stavebným odpadom, ktorý možno odtiaľto neskôr len ťažko dostať von a ktorý by mohol po namontovaní dverí poškodiť ich povrch.
Pri montáži stavebných puzdier, zárubní i okien je potrebné myslieť aj na správne výškové usadenie stavebných prvkov, Tie sa totiž vždy usadzujú v závislosti na výške hotovej budúcej podlahy a tú na stavbe určuje váhorys (vodorovina, niveleta). „V prípade stavebných nepresností alebo ak sa nebudete riadiť váhorysom, môže dôjsť k nesprávnemu výškovému usadeniu stavebných prvkov.
Otestované systémy na predsadenú montáž okien a dverí väčšinou garantujú únosnosť, vzduchovú nepriezvučnosť, minimálne tepelné mosty a dlhú životnosť.

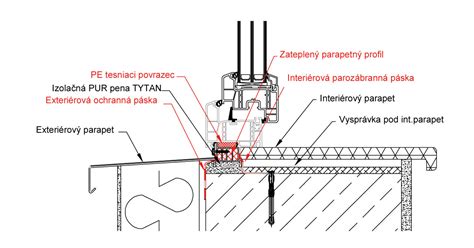

Izolácia parapetu arkýřového okna
