Komplexný sprievodca debnením monolitických betónových konštrukcií

Monolitické betónové konštrukcie sa v stavebnom priemysle dlhodobo tešia veľkej obľube. Spôsob spracovania čerstvej betónovej zmesi a jej zrenie vo vopred pripravenom debnení znamenajú najzásadnejší moment zrodu monolitickej konštrukcie. Po nadobudnutí výslednej pevnosti a oddebnení sa stáva konštrukcia na dlhé desaťročia súčasťou stavebného objektu. Debnenie a betonáž sú z hľadiska životného cyklu konštrukcie najkratšie, ale najdôležitejšie etapy betónovej konštrukcie.

Jednou z výhod betónu je jeho tvárnosť. Po zatuhnutí a zatvrdnutí vznikne z pôvodnej amorfnej (až tekutej) hmoty konštrukcia želaného tvaru. Tvar budúcej monolitickej betónovej konštrukcie možno vytvoriť debnením. Z technologického hľadiska a vo vzťahu debnenia k realizovanej betónovej konštrukcii predstavuje debnenie pomocnú konštrukciu. Po zatvrdnutí betónu ju možno odstrániť alebo v prípade potreby ponechať zabudovanú ako stratené debnenie. Stratené debnenie po zatuhnutí a zatvrdnutí stráca pôvodnú pomocnú funkciu.

Čo je debnenie a z čoho sa skladá?

Debnenie sa používa ako pomocná konštrukcia na zhotovenie monolitických betónových konštrukcií. Pozostáva z formy, oporného a podperného systému. Forma je tá časť debnenia, ktorou sa definuje tvar betónovej konštrukcie. Debnenie je v priamom kontakte s čerstvým betónom a podieľa sa na výslednom vzhľade a kvalite povrchu betónovej konštrukcie.

Najčastejšie sa forma zhotovuje z veľkoplošných prvkov, ktoré by idealizovane mali byť tenké, no zároveň dostatočne tuhé v smere normály. V závislosti od požiadaviek na tuhosť odebňovacej plochy možno vyľahčiť stuženie formy alebo podperný systém. Zvyčajne sa používa hladký povrch formy. V praxi sa však čoraz častejšie možno stretnúť s požiadavkou na vytvorenie pohľadového betónu. Pri požiadavke na špeciálny vzhľad povrchu betónovej konštrukcie sa do debnenia vkladajú vopred vyrobené matrice (napríklad plastové, gumené). Odtlačením reliéfu matríc do betónu sa získa finálny vzhľad konštrukcie.

Voľnej deformácii odebňovacej plochy vplyvom zaťaženia čerstvým betónom, výstužou, vlastnou tiažou, pohybom robotníkov, zhutňovaním betónu a ďalších faktorov zabraňuje stuženie. Hlavným cieľom je zabezpečiť požadované rozmerové charakteristiky konštrukcie bez neželaných deformácií, ktoré by prekračovali rozmerové tolerancie hotovej konštrukcie, a zároveň minimalizovať prácnosť.

Stuženie formy

Na stuženie formy sa používa vonkajšie a vnútorné stuženie. Vonkajšie stuženie zvyčajne tvorí sústava navzájom kolmých nosníkov vyhotovených z fošní, drevených, oceľových alebo plastových profilov. Z vonkajšieho stuženia sa zaťaženie prenáša do oporného a podperného systému. Vnútorným stužením sa zabezpečuje požadovaná hrúbka konštrukcie a spolupôsobenie dvoch protiľahlých foriem. V systémových debneniach plnia súčasne funkciu ťahadiel spínajúcich formy debnenia a rozperiek.

Oporný a podperný systém

Oporným a podperným systémom debnenia sa zabezpečuje stabilita a poloha formy v priestore a prenos zaťaženia z formy do terénu alebo do hotových nosných častí objektu. Oporným systémom sa prenáša horizontálne zaťaženie. Tvoria ho opory, vzpery alebo ťahadlá. Podperným systémom sa prenáša zvislé zaťaženie. Používa sa na betonáž horizontálnych (alebo šikmých) konštrukcií. Pozostáva z vodorovných nosníkov alebo roštov a zvislých konštrukcií - stĺpikov a prvkov zavetrenia. Správna poloha formy v priestore sa zabezpečuje úpravou dĺžok prvkov oporného a podperného systému. V prípade tradičného (tesárskeho) debnenia sa drevené prvky narežú na požadovanú dĺžku a ich presná dĺžka sa zabezpečí vyklinovaním. V prípade systémových debnení sa dĺžka nastavuje teleskopickými prvkami (stĺpikmi) a/alebo presnejšie rektifikačnými skrutkami.

Typy debnení a ich charakteristiky

Základným rozdelením, z ktorého vychádzajú ďalšie vlastnosti a členenie debnení, je rozdelenie podľa počtu použití. Môžeme ich rozdeliť na jednorazové a viacnásobne použiteľné debnenia, pričom existujú aj špeciálne typy.

Jednorazové debnenia

V prípade debnenia určeného na jednorazové použitie, tak ako to vyplýva zo samotného názvu, nie je možné jeho opätovné použitie. Zložité je aj opätovné použitie jeho niektorých častí.

• Tradičné (tesárske) debnenia

  Používajú sa na realizáciu špecifických alebo zložitých tvarov, pre ktoré neexistujú systémové debnenia, alebo by ich výroba bola vzhľadom na počet konštrukcií neefektívna. Tesárske debnenia sa vyrábajú priamo na stavbe zo stavebného reziva. Pri zhotovovaní debnenia sa medzi jednotlivými doskami vynechávajú škáry, ktoré umožňujú voľné zväčšenie objemu debnenia po jeho nasiaknutí vodou.

• Trvalo zabudované (stratené) debnenia

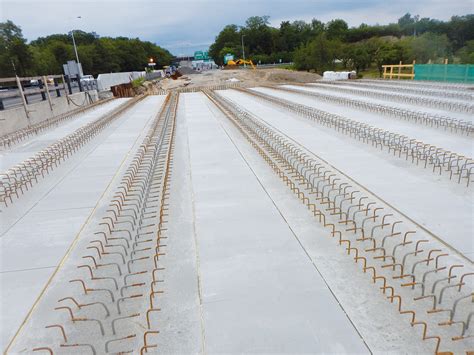

  Tieto debnenia sa stávajú súčasťou konštrukcie. Môžu tvoriť viditeľnú plochu betónovej konštrukcie, ale rovnako môžu tvoriť aj skrytú (nedostupnú) plochu. Pri zabudovaní môžu trvale plniť nosnú funkciu alebo prispievať k zlepšeniu úžitkových vlastností konštrukcie. Reprezentantmi stratených debnení sú napríklad filigránové dosky. Sú charakteristické previazaním vyčnievajúcej výstuže s nadbetónovanou (tlačenou) vrstvou stropnej konštrukcie.



  Ďalším predstaviteľom strateného debnenia sú debniace tvarovky. Zvyčajne sa používajú na eliminovanie nutnosti zhotovovania debnenia. Ide buď o kusové debniace tvarovky, alebo veľkoformátové až panelové prvky. Kusové debniace tvarovky sa ukladajú niektorou murárskou technikou na vzájomnú väzbu (obvykle v troch vrstvách). Tie sa následne cez priebežné dutiny vystužia a vyplnia čerstvým betónom. Obvykle sa používajú na zhotovenie základových konštrukcií drobných a jednoduchých stavieb alebo menej významných konštrukcií (z hľadiska zaťaženia). Veľkoformátové tvarovky až panelové prvky sa využívajú ako stratené debnenie a zároveň tepelná izolácia budúcej betónovej konštrukcie. Ako stratené debnenie najmä železobetónových stropov sa často používajú oceľové plechy. Profilovaný plech vytvára v betónovej konštrukcii rebrá. Na dno rebier sa ukladajú prúty hlavnej výstuže.

• Kartónové (papierové) debnenia

  Patria do skupiny jednorazových debnení, ale nestávajú sa súčasťou konštrukcie.

Debnenia na viacnásobné použitie (systémové debnenia)

Debnenia vhodné na viacnásobné použitie možno použiť opakovane. V porovnaní s jednorazovým debnením sa vyznačujú vysokými nadobúdacími nákladmi. Pre tento typ debnenia je charakteristická vysoká obratovosť (200 až 500-krát), nízka prácnosť (0,6 až 0,2 Nh/m2), nižšia spotreba materiálu a vysoká kvalita. Debnenia na viacnásobné použitie sú efektívne vtedy, ak majú vysokú životnosť (obratovosť), vysokú variabilitu rozmerov (univerzálnosť) a umožňujú jednoduchú manipuláciu.

Systémové debnenie je komplexný, priemyselne vyrábaný súbor prvkov a dielcov formy, zahŕňajúci aj oporný a podperný systém a ochranné lešenie. Všetky prvky systému sú kompatibilné. Debnenie sa stužuje zväčša kovovými nosníkmi. Vďaka jeho pevnosti sa minimalizuje počet zopnutí. Forma sa jednoducho spája s prvkami oporného a podperného systému. Na trhu sa nachádza niekoľko výrobcov a predajcov systémových debnení (Doka, Peri, Ulma ale aj HKH, Mareco, Fox Nitra, ISD-NOE a Faresin SK). V ich ponuke sa nachádzajú spravidla stenové (vrátane stĺpov), ale aj stropné debnenia.

Rozdelenie systémových debnení podľa veľkosti

• Maloplošné debnenia

  Maloplošné debnenia sa vyznačujú formami s rozmermi do 1,5 až 2,0 m2 a hmotnosťou do 30 až 40 kg. Nízka hmotnosť sa dosahuje použitím rámov z hliníkových zliatin. Vďaka týmto rozmerom a hmotnosti umožňujú ručnú manipuláciu. Pri debnení a oddebňovaní sa nevyžaduje zdvíhací prostriedok.

• Veľkoplošné debnenia

  Veľkoplošné debnenia majú formy s plochou, ktorá môže byť aj väčšia ako 10 m2. Stuženie takýchto foriem je mohutné a prenáša vysoké zaťaženie. Niektoré systémy majú únosnosť do 100 kN/m2, čo umožňuje vysoké tempo betonáže až do výšky konštrukcie približne 4 až 4,5 m.



Špeciálne debnenia

Použitie špeciálnych debnení je nutné na zhotovenie konštrukcií s neštandardným tvarom alebo v prípade náročných či neštandardných požiadaviek na zhotovovanie.

• Posuvné debnenia

  Posuvné debnenia sú vhodné na betonáž vysokých vertikálnych konštrukcií s konštantným prierezom (napríklad silá, stužujúce jadrá výškových budov). Posuvné debnenie sa skladá z formy, zo závesného a zdvíhacieho zariadenia, z pracovnej plošiny a zo závesných lešení. Oceľová forma sa montuje v tvare prierezu budúcej konštrukcie a má výšku 1 200 až 1 500 mm. Pohyb debnenia je zabezpečený prostredníctvom zdvíhacieho zariadenia, ktoré sa pohybuje po vzperných tyčiach zapustených do betónovanej konštrukcie. Konštrukcia je dvojpodlažná. Na hornom podlaží sa vykonávajú práce súvisiace s vystužovaním, betonážou a riadením posunu. Na spodnom podlaží sa vykonáva kontrola a prípadné opravy povrchu.

• Šplhavé debnenia

  Šplhavé debnenia sú vhodné na betonáž vyšších konštrukcií, ktoré však nemajú konštantný prierez. Pohybujú sa cyklicky. Do vyššej polohy sa presúvajú až po dosiahnutí oddebňovacej pevnosti konštrukcie v poslednom zábere.

• Pojazdné debnenia

  Pojazdné debnenia sa využívajú tam, kde sa v horizontálnom smere opakujú konštrukcie s rovnakým tvarom zvislého rezu alebo pri betonážach priebežnej horizontálnej konštrukcie. Typickým príkladom použitia môže byť debnenie sekundárneho ostenia tunelov alebo mostného poľa.



• Tunelové debnenia

  Niektorí výrobcovia vyrábajú aj priestorové (tunelové) debnenia. Tunelové debnenie vznikne spojením veľkoplošných debniacich panelov a medziľahlého debnenia stropu do jedného celku. Pri oddebňovaní sa konštrukcia debnenia nerozoberá, iba sa spustí o niekoľko centimetrov a následne sa z objektu vysunie. Konštrukcia tunelového debnenia je väčšinou celokovová. Konštrukcia debnenia tvorí oceľový plech s hrúbkou 2 až 4 mm, vystužený kostrou z oceľových profilov.

Prehľad typov debnenia

Nižšie uvedená tabuľka sumarizuje hlavné typy debnenia a ich základné charakteristiky.

Dôležité príslušenstvo a detaily pri debnení

Či už používate klasické tesárske, systémové, stenové, alebo stratené debnenie, je nevyhnutné doplniť ho o vhodné príslušenstvo s ohľadom na daný typ debnenia. Reč je o malých pomocníkoch starajúcich sa o docielenie požadovaného tvaru výslednej konštrukcie, odborne nazývaných dištančné telieska. Len sporadicky sa objavujú v realizačnom projekte a ich použitie je často preferenciou samotného zhotoviteľa.

Rohové trojhranné lišty

Betón je synonymom tvrdosti a odolnosti, avšak jeho slabinou je krehkosť a nízka pevnosť v ťahu. Tá sa môže prejaviť najmä pri subtílnejších profiloch, ktoré bez výnimky vznikajú na rohoch konštrukčných prvkov. Predchádzať im je možné použitím rohových trojhranných líšt pri styku dvoch debniacich dielcov. Ich použitím sa po oddebnení vytvorí skosený roh, ktorý nie je náchylný na odlamovanie a navyše je pohľadovo atraktívnejší. V závislosti od parametrov konštrukcie sú v ponuke viaceré veľkosti trojhranných líšt v rôznych materiálových vyhotoveniach. Použitím trojhranných líšt je možné vytvoriť odkvapovú hranu, ktorá zabráni vzniku stekancov. Pri pohľadových betónoch má dané riešenie kvalitatívny a estetický rozmer.

Prestupové rúrky a spínacie tyče

Stenové debniace systémy sa spravidla nezaobídu bez prestupu samotnej konštrukcie steny vzpínajúcou tyčou dvoch protiľahlých debnení. Rovnako dôležitá je prestupná rúrka na vzpínajúcu tyč, ktorá zároveň slúži ako dištancia na dodržanie hrúbky steny. Na oboch koncoch prestupnej rúrky je potrebné umiestniť kónus na zväčšenie príložnej plochy a aj na ochranu debniaceho povlaku. Po oddebnení sa v prípade potreby prestup zaslepí typizovanou zátkou rovnakého kónusového rozmeru. Priechodnosť prestupu môže byť narušená nespojením viacerých použitých rúrok. Pri betonáži sa môžu rozbiehať a prepustiť betón, ktorý po zatvrdnutí znemožní odstránenie ťahadla. Spojka na prestupné rúrky zabezpečí ich bezproblémovú priechodnosť a pomôže predísť mnohým nepríjemnostiam. Rúrky sa v tomto prípade považujú za stratené debnenie.

Ošetrenie debnenia separačnými prípravkami

Debniace dielce, hlavne ich pohľadové plochy, sa častým používaním degradujú a je potrebné priebežne ich sanovať. Betón nie je ideálne homogénny a na jeho povrchu sa koncentruje cementové mlieko, ktoré je náchylné na odštiepenie. V procese oddebňovania zatuhnutej betónovej konštrukcie sa teda stáva, že kontaktná plocha debniacich dielcov sa prilepí k betónu. Následky majú opäť negatívny vplyv na funkčnú a estetickú funkciu konštrukcie. Preto je nevyhnutná separácia aplikáciou oddebňovacieho oleja vždy na kontaktnú plochu akéhokoľvek debnenia. Debnenie je najdôležitejší okamih životného cyklu monolitických betónových konštrukcií. Jeho plánovanie a prípravu netreba podceňovať, pokiaľ chceme vo výsledku zdravú a funkčnú betónovú stavbu.

Funkcie a aplikácia separačného prípravku

Pod ošetrením debnenia rozumieme aplikáciu separačného, biologicky odbúrateľného prípravku na povrch vnútornej časti debnenia. Ide o nátery, ktoré sa nanášajú pred betonážou na uľahčenie oddelenia debnenia po zatvrdnutí betónu od konštrukcie. Rovnako majú aj ochrannú funkciu. Oddebňovací prípravok chráni povrch debnenia pred rýchlejším opotrebovaním, ale aj pred koróziou oceľových častí. Pred betonážou sa aplikuje na vonkajšiu časť preglejok, na debniace dosky, hliník, oceľ a aj na stavebné rezivo, ktoré je súčasťou debnenia. Prípravok je potrebné aplikovať aj vzhľadom na povrchovú úpravu betónovej konštrukcie. Bez akéhokoľvek ošetrenia debnenia by sa nám betón doslova prilepil na debniaci prvok, čo má za následok narušenie povrchu betónu a stratu efektívnosti debniaceho dielca.

Oddebňovacie prípravky uľahčujú odstraňovanie debnenia po betonáži. Obsahujú pohlcovače hrdze a minimalizujú stratu vody z betónu pri použití debnenia s nasiakavým povrchom (napríklad drevené debnenie). Pred nanesením prípravku musí byť ošetrovaný povrch suchý a čistý. Dôležité je, aby sa náter aplikoval ešte pred ukladaním výstuže. Na dosiahnutie požadovaného efektu je najvhodnejšie nanášať prípravok na debnenie za pomoci špeciálneho postrekovača. Bežne sa používajú aj maliarske štetce, valčeky alebo kúsok látky. Nevýhodou týchto troch spôsobov nanášania je však vyššia spotreba prípravku, ako aj vyššie náklady na ošetrenie. Pri používaní sa odporúča, aby bol separačný prostriedok rozotretý po povrchu v čo najtenšej vrstve a aby bola pokrytá celá debniaca plocha. V prípade, že by bol olej rozotretý nerovnomerne, oddebňovanie bude problémové, pričom sa môže zničiť debnenie. Treba si uvedomiť aj to, že ak sa aplikuje príliš mnoho odformovacieho oleja, môže dôjsť k nežiaducej povrchovej úprave betónu vrátane zmeny farby, vzniku vzduchových bublín a viditeľných škvŕn po oddebnení. To, že sme naniesli príliš veľa prípravku, možno zistiť jednoducho. Na povrchu debniacej plochy sa začnú tvoriť viditeľné kvapôčky.

Priemerná spotreba oddebňovacieho oleja je cca 1 l na 80 - 100 m2 pri použití striekacej fľaše a cca 1 l na 20 m2 pri použití valčeka alebo štetca. Môže sa stať, že sa stretneme s debnením, ktoré má vyššiu nasiakavosť. K takým sa radí napríklad tesárske debnenie zo stavebného reziva.

Bezpečnostné opatrenia a skladovanie

Keďže ide o prácu s chemickými prípravkami, akákoľvek nevhodná manipulácia s nimi môže poškodiť zdravie človeka a aj samostatnú betónovú konštrukciu.

1. Ochrana ľudského zdravia: Osoba pracujúca s oddebňovacími olejmi by sa mala vyhýbať priamym výparom z prípravku. Ak s nimi pracuje v uzavretých priestoroch, musí byť tento priestor poriadne vetraný. Aj opakované vystavovanie kože prípravkom môže spôsobiť dermatologické ochorenia. Preto je vhodné pri manipulácii použiť PVC alebo nitrilové gumené rukavice.
2. Ochrana životného prostredia: Prípravok sa nesmie vylievať do odpadových vôd, jám alebo riek. Kontaminovaný prípravok je potrebné vyhodiť do jasne označeného kontajnera na biologicky odbúrateľný odpad.
3. Požiarne opatrenia: Pri hasení požiaru odformovacieho prípravku sa za žiadnych okolností nesmie použiť voda. Pri horení vzniká zmes plynov a vzduchu vrátane oxidu uhoľnatého, oxidov síry a rôznych organických a neorganických zlúčenín. Na hasenie sú najvhodnejšie práškové alebo penové hasiace prístroje.

Zvyčajne bývajú oddebňovacie oleje uskladnené v sudoch alebo bandaskách. Je dôležité dbať o to, aby prostriedky boli skladované v súlade s odporúčaniami od výrobcu. Hlavne, čo sa týka prostredia a teploty uskladnenia. Nádoby so separačnými prostriedkami nesmú byť vystavené priamemu slnečnému žiareniu alebo položené priamo na horúcom povrchu. Pri skladovaní treba prípravok chrániť pred kontamináciou, aby sa zabránilo zmene koncentrácie. Správna starostlivosť o debnenie zabraňuje predčasnému opotrebovaniu alebo úplnému zničeniu debniacich prvkov. Navyše správnou aplikáciou prípravku pred betonážou predchádzate problémom s výsledným vzhľadom betónovej konštrukcie.

Praktické aplikácie debnenia

Pre stavebníctvo je charakteristické podceňovanie technologickej disciplíny, respektíve preceňovanie vlastných schopností, vedomostí a odbornosti stavebníkov či dodávateľov. Najčastejšie podceňovanými konštrukciami sú práve tie, ktoré (zjednodušene povedané) nemôžu spadnúť. Ide teda o konštrukcie zvyčajne uložené na teréne. Špeciálnu skupinu predstavujú základové konštrukcie drobných a/alebo jednoduchých stavieb, ktoré stavebník často zhotovuje svojpomocne.

Debnenie základových konštrukcií

Spravidla ide o stavebné práce menšieho rozsahu, realizované v nenáročných základových pomeroch. Základová konštrukcia sa realizuje vo forme pásov z monolitického betónu. Horná hrana budúcich pásov sa zvyčajne nachádza nad úrovňou terénu (respektíve hranou výkopu). Minimálne na jednu stranu je preto nutné založiť debnenie. Z dôvodu malého rozsahu prác sa používa tradičné tesárske debnenie pozostávajúce z fošní uložených na výšku, vystužených v horizontálnej rovine a zapažených. Ak je nutné pásy debniť z obidvoch strán.

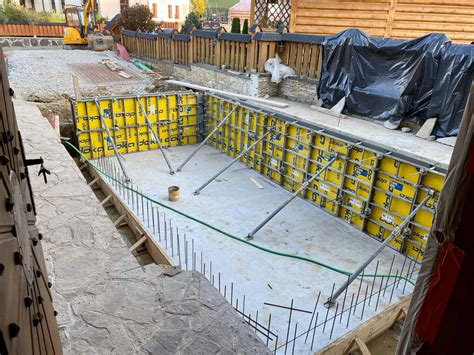

Debnenie spodnej stavby a stien

Ak existuje požiadavka na budovanie spodnej stavby z monolitického betónu s vyššou presnosťou a súčasne nie je rozsah prác vhodný na použitie systémového debnenia, možno použiť duté debniace tvarovky bez dna. Prvý rad sa založí na zrovnanú vrstvu podkladového betónu. Druhý rad sa ukladá s presahmi (na väzbu). Každý rad sa vystuží pozdĺžnymi prútmi tenkej výstuže. Po vymurovaní maximálne troch radov sa otvory vyplnia čerstvým betónom, ktorý sa zhutní. V prípade väčšieho rozsahu prác, ľahkej dostupnosti, či požiadavke na geometrickú presnosť alebo vzhľad vnútorného povrchu možno použiť systémové debnenie. Po vytýčení debniacej konštrukcie sa umiestni a zastabilizuje jedna (vnútorná alebo vonkajšia stena). Následne sa vloží výstuž, všetky debnenia budúcich otvorov a spínacie tyče s rozperkami.
