Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu. Stropný systém Porotherm je súčasťou kompletného tehlového stavebného systému a je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m.
Zloženie stropného systému Porotherm
Strop Porotherm je montovaný systém pozostávajúci z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Hlavnými prvkami sú:
- Keramické predpäté nosníky (KPSN): Základné nosné prvky v dĺžkach od 1 750 mm do 8 250 mm. V priereze majú rozmery 120x65 mm a sú opatrené strmeňmi pre šmykovú výstuž.
- Stropné vložky (KSV): Ukladajú sa nasucho vždy medzi dva nosníky. Rozlišujeme typy vložiek pre rôzne hrúbky stropov (210 mm, 250 mm a 290 mm).

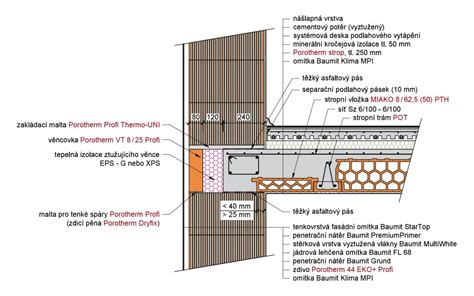

- Vencové tehly (VT): Používajú sa po obvode stropu na jednoduché ukončenie desky a zabezpečenie tepelnej izolácie.
Sestavení a betonování skládaného stropu Porotherm | e4 dům svépomocí
Montáž a technické zásady
Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník) a začíname ich ukladať vždy od kraja stropného poľa. V prípade veľkých nerovností je potrebné podklad vyrovnať betónovou vrstvou hr. 30-50 mm.
Dôležité upozornenia pri montáži:
- Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže.
- Stojky podpier nesmú byť opreté priamo na nespevnený terén; v takom prípade musíme pod stojkami vytvoriť roznášacie pätky.
- Pri ukladaní stropných vložiek nie je povolené na ne stúpať, preto je potrebné cez ne položiť dosku.
Betonáž a výpočet materiálu
Na zaliatie stropu používame betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má priamy vplyv na únosnosť stropu. Betonáž musí prebiehať rovnomerne a v letnom období treba stropné vložky a nosníky dôkladne poliať vodou.
| Parametre stropu | Odporúčaná hrúbka dosky | Typ vložky |
|---|---|---|
| Strop 210 mm (do 4 m) | 40 - 70 mm | KSV 45 / 60 |
| Strop 250 mm (do 6 m) | 40 - 70 mm | KSV 45 / 60 |
Pre stanovenie presnej spotreby na m² je kľúčové vychádzať z kladačského výkresu, ktorý je výsledkom statického návrhu. Vďaka rôznemu usporiadaniu nosníkov v kombinácii so stropnými vložkami Porotherm KSV a meniteľnej hrúbke nadbetonávky sa dá únosnosť stropu navrhovať v širokom rozsahu podľa konkrétnych potrieb objektu.
