Sprievodca výberom a dimenzovaním odkvapového systému pre vašu strechu

Odkvapové systémy tvoria súčasť klampiarskych konštrukcií na strechách a sú dôležitou a funkčnou súčasťou rodinného domu. Žľaby sú primárne zodpovedné za odvodnenie povrchu strechy. Ich úlohou je odvádzať zrážkovú vodu zo strechy. Spoľahlivý odvod dažďovej vody zo strechy je veľmi dôležitý, preto je nevyhnutné venovať jeho výberu náležitú pozornosť. Odkvapové rúry sú veľmi dôležité pre každú budovu, pretože umožňujú regulovať odtok vody zo strechy, čím sa predchádza zaplavovaniu základov alebo zamokreniu okolia budovy. Aby táto činnosť prebiehala efektívne a spoľahlivo, musia byť odkvapové žľaby a potrubný systém správne prispôsobené streche.

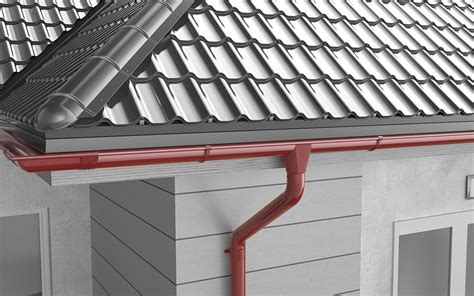

Súčasťou odkvapového systému sú nielen odkvapové žľaby, ale aj zvody a ďalšie príslušenstvo. Odkvapový systém zahŕňa odkvapové žľaby, zvodové rúry, kotvy, držiaky a ďalšie príslušenstvo, potrebné na správne fungovanie systému. Jednotlivé prvky odvodňovacieho systému sa vyrábajú lisovaním a ohýbaním.

Určenie správnych rozmerov odkvapového systému

Aby odkvapový systém plnil svoju funkciu, je dôležité zvoliť správnu veľkosť odkvapu. Pri stavbe či rekonštrukcii je potrebné navrhnúť a vybrať ten správny odkvapový systém. Rozmery odkvapových žľabov závisia predovšetkým od predpokladaného množstva zrážok a pôdorysu strechy. Poddimenzovaný odkvapový systém vedie k pretekajúcim žľabom, vlhnutiu fasády a poškodeniu stavby. Správny priemer dažďového zvodu a žľabu zabraňuje prelivu vody pri intenzívnych zrážkach, ktoré na Slovensku dosahujú až 100-150 l/m² za hodinu. Nesprávny výber spôsobuje eróziu pôdy pri dome, poškodenie fasády a základy.

Kľúčové faktory pre dimenzovanie

• Efektívna plocha strechy (EPD): EPD sa zvyčajne líši od skutočnej plochy strechy, pretože zohľadňuje zložité tvary škridiel, ako aj ďalšie prvky, napríklad komín, strešné okná alebo antény. EPD sa určuje na základe podrobných meraní s cieľom určiť tvar strechy a všetkých ďalších prvkov. Pri sklone 10° alebo menšom sa maximálna hodnota EPD rovná celkovej ploche strechy. Pri zložitejších konštrukciách je však potrebné zvážiť umiestnenie odtoku. Ak je vzdialená viac ako 2 m od rohu, k EPD by sa malo pripočítať 5 % plochy.
• Množstvo zrážok: Predtým, ako sa pustíme do správneho dimenzovania, je potrebné vypočítať plochu pôdorysu strechy a naplánovať priebeh odvádzania vody a polohu odkvapových žľabov. Pri dimenzovaní odkvapových systémov počas výstavby objektu je potrebné brať do úvahy priemerné množstvo zrážok na Slovensku. Najnižšie úhrny sú na rovinách Podunajskej nížiny. Najprv teda potrebujeme informácie o odvodňovanej strešnej ploche a potom o množstve zrážok pre konkrétne miesto, resp. je potrebné vedieť, aká je výdatnosť dažďa (l/s na m² alebo ha) a výpočtový prietok zrážkovej vody (l/s). Tieto informácie je možné vyčítať napr. zo STN 73 1901 - navrhovanie striech. Zvodové rúry sa dimenzujú na množstvo dažďových zrážok najmenej 300 l/s.ha.
• Plocha strechy: Plocha strechy je plocha, na ktorú dopadá dážď a ktorú bude potrebné odvodniť pomocou žľabov a zvodov mimo domu. Ide o šikmú plochu a nie je totožná s pôdorysom domu. Tiež je plocha strechy zväčša väčšia od pôdorysu o vysunutie odkvapu. Pri výpočte je dôležité vedieť rozmery plôch strechy a sklon. Na základe týchto rozmerov viete určiť plochy jednotlivých plôch strechy a následne ich spolu spočítať. Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu. Ak je strecha asi 25 m², tak na ňu stačí odkvapový žľab s priemerom 7 cm. Ak má strecha plochu viac ako 100 m², potom potrebuje odkvapy s priemerom 10 cm a viac.

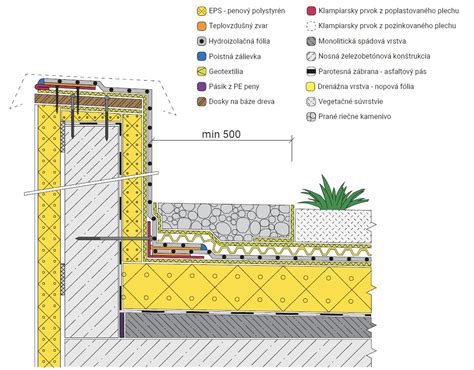

• Sklon strechy: Pri návrhu odkvapového systému berte do úvahy aj sklon strechy a druh strešnej krytiny. Plochy slúžiace ako podklad pre hydroizolačnú vrstvu (krytinu) musia mať sklon najmenej 3° v smere odtoku vody.
• Počet odtokových rúr: Aj správne zvolené žľaby sa môžu ukázať ako neúčinné v prípade príliš malého počtu odtokových rúr.

Terminológia rozmerov žľabov

Pri výbere veľkosti žľabu sa stretnete s dvoma podobnými údajmi - rozvinutou šírkou žľabu a priemerom žľabu. Tieto parametre sú dôležité nielen pri výbere samotného žľabu, ale aj pri objednávaní ďalších súčastí odkvapového systému. Pri výbere veľkosti odkvapového žľabu sa často stretávame s údajom „rozvinutá šírka“ (rš). Rozvinutá šírka je celková šírka plechu, z ktorého je žľab vyrobený. Na Slovensku sú štandardné rozvinuté šírky žľabov 20, 25, 28, 33, 40 a 50 cm. Napríklad označenie žľabu 250 je vlastne rozvinutá šírka plechu, z ktorého sa žľab vyrába. K tejto veľkosti prislúcha priemer žľabu 100 mm. Takéto označenie funguje pri všetkých rozmeroch.

Vzhľadom na okrúhly tvar žľabu nie je ľahké zmerať rozvinutú šírku, ale môžete zmerať jeho priemer. Priemer žľabu sa meria od zadnej steny žľabu po prednú nástrahu, pričom sa nepočíta samotná nástraha. Často vidíte len rozvinutú šírku rozmeru žľabu. Našťastie ju môžete ľahko odvodiť z priemeru žľabu. Pri výmene existujúceho žľabu, ktorý je funkčný, si vystačíte s meraním priemeru a v prípade potreby ho prepočítajte na rozvinutú šírku.

Výber veľkosti žľabu podľa plochy strechy

Ak už poznáte plochu svojej strechy, použite tabuľku výrobcu na zistenie potrebnej veľkosti žľabu. Pri výbere veľkosti je vždy dôležité riadiť sa tabuľkou výrobcu pre konkrétny žľab. Môžu sa mierne líšiť.

Nasledujúca tabuľka poskytuje približné parametre pre výber žľabov a zvodov na základe odvodňovanej plochy strechy:

Ideálne je však vždy priemer alebo počet zvodov predimenzovať. Presný výpočet množstva spadnutej dažďovej vody a rozmerov žľabov vypracuje architekt alebo projektant v rámci projektovej dokumentácie, po získaní stavebného povolenia.

Typy odkvapových žľabov

Žľaby sa líšia nielen dĺžkou, ale aj tvarom prierezu. Z hľadiska tvaru odkvapové žľaby sú najčastejšie polkruhové alebo hranaté, hoci existujú aj iné tvary. Žľaby sa vyrábajú v dvoch základných tvaroch - polkruhové a štvorhranné - ktoré sú buď umiestnené pod odkvapom (tzv. pododkvapové), alebo položené na rovine strechy (nástrešné).

• Polkruhové žľaby: Sú vhodné pre väčšinu typov striech. Ich veľkou výhodou je, že veľmi rýchlo odvádzajú vodu, čo výrazne znižuje riziko upchatia. Na Slovensku sa najčastejšie používajú žľaby polkruhového tvaru rôznych rozmerov, ktoré sa merajú v rozvinutej šírke.
• Hranaté žľaby: Sú ideálne pre strechy s malými plochami a jednoduchými tvarmi. Hranaté žľaby majú rozmery podobné polkruhovým. Používajú sa však menej, pretože majú trochu nižšiu životnosť (v rohoch sa môže dlhšie držať vlhkosť a nečistoty). Rozmery hranatých žľabov sa približne rovnajú rozmerom polkruhových žľabov 25 cm, 28 cm, 33 cm, 40 cm a 50 cm rozvinutej šírky. Hranaté odkvapy sa však trochu líšia od polkruhových, pretože hranaté odkvapy sa vyrábajú tak, že sú zároveň aj okrajom, lemovaním strechy.
• Poloeliptické žľaby: Sú vhodné pre stredne veľké až veľké strechy.
• Trapézové žľaby: Ideálne pre strechy s malými plochami a jednoduchými tvarmi.
• Uzavreté žľaby: Majú uzavretý tvar, ktorý poskytuje lepšiu ochranu pred nečistotami a minimalizuje riziko hromadenia ľadu a snehu.

Materiály odkvapových systémov

Žľaby môžu byť vyrobené z mnohých materiálov, ktoré sa líšia cenou, pevnosťou a tiež estetikou. Materiál žľabu - výber správneho materiálu úzko súvisí s trvanlivosťou a tesnosťou celého systému.

• PVC žľaby: Na ich výrobu sa používa plastový materiál, zvyčajne vo forme polyvinylchloridu. Ich najväčšou výhodou je nízka hmotnosť a jednoduchá inštalácia.
• Medené žľaby: Sú vyrobené z medeného plechu, sú odolné a elegantné, ale aj drahé. Nespornou výhodou medených odkvapových systémov je ich prirodzená ochrana proti korózii.
• Pozinkovaný plech: Najčastejšie sú z pozinkovaného plechu. Ceny odkvapových systémov sú rôzne, líšia sa podľa tvaru a materiálového vyhotovenia. Na približnú orientáciu sa cena pozinkovaného žľabu s rozvinutou šírkou 280 mm pohybuje od 5 do 8 eur za meter.
• Hliník: Odkvapové rúry sú k dispozícii v rôznych tvaroch a veľkostiach. Tieto komponenty sú vyrobené z materiálov, ako je PVC, hliník, meď alebo pozinkovaný plech.
• Lakoplastový (poplastovaný) plech: Dnes je najpoužívanejším materiálom pozinkovaný oceľový plech s organickým povlakom, tzv. lakoplastový alebo poplastovaný plech, ktorý vytláča do úzadia klasický pozinkovaný oceľový plech. Odkvapy v našom sortimente sú vyrobené z estetickej ocele s dvojitou povrchovou úpravou, ktorá je odolná voči vyblednutiu.

Dôležité upozornenie: Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Ako príklad uvádzame, že voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka. Nekomunikujte materiály, nie všetky sa vo vlhkom prostredí znášajú.

Komponenty odkvapového systému a ich funkcia

Odkvapové systémy pozostávajú z viacerých prvkov, pričom každý z nich má osobité umiestnenie a v rámci systému plní určitú funkciu.

Žľaby

Žľaby sú časti odkvapového systému umiestnené v oblasti odkvapovej hrany strechy. Žľaby sa vyrábajú v dĺžkach 2, 3, 4 a 6 m. Je len na stavebníkovi, pre akú dĺžku sa rozhodne. Čím väčšia dĺžka, tým menej spojov. Žľaby je potrebné spájať tak, aby sme zabezpečili ich pevné a vodotesné spojenie. Výrobcovia odkvapových systémov dodávajú aj praktické spojky žľabov. Ich použitím získate vzhľadovo bezchybné spoje, ktoré nepretekajú. Dilatačné spojenie žľabov závisí od materiálu, z ktorého je žľab vyhotovený, a od druhu a umiestnenia žľabu. V súvislosti s montážou žľabov by sa nemalo zabúdať na ich dilatáciu, ktorá sa však týka prvkov s dĺžkami bez prerušenia nad 10 až 15 m, čo sa v prípade rodinných domov stáva len výnimočne.

Žľabové háky

Žľabové háky sa používajú na upevnenie žľabu pod strešnú krytinu. Sú potrebné na ukotvenie žľabu do konštrukcie strechy. Môžu mať rôzne tvary v závislosti od miesta ich umiestnenia. Ich priemer alebo šírka musí zodpovedať zvolenej veľkosti žľabu. Vyrábajú sa z pásovej ocele, pozinkovanej ocele, medi, prípadne z pozinkovanej ocele obalenej medeným plechom. Na päte háku sú vyvŕtané 2 až 3 otvory s rozstupmi minimálne 60 mm určené na kotvenie háku do stavebnej konštrukcie pomocou klincov, optimálne však vrutmi (docielime rozoberateľný spoj). Optimálne je ich pripevnenie z vrchnej strany krokvy, avšak prípustná je i montáž zboku alebo z čelnej plochy. Osová vzdialenosť sa riadi vzdialenosťou krokiev, no nesmie byť väčšia ako 1 200 mm.

Žľabové rohy a čelá

Na ukončenie žľabov sú k dispozícii čelá, ktoré sú tvarovo prispôsobené na jednoduchú montáž na žľab. Žľabové rohy slúžia na napojenie žľabov do pravého uhla na rohoch strechy. Vyrábajú sa ako vonkajšie, ale aj vnútorné. Klasické rohy boli vyrábané z dvoch kusov a navzájom spojené nitovaním a spájkovaním. S pokročilými technológiami prišli na trh aj lisované rohy vyrobené z jedného kusa, pri ktorých nehrozí ich prasknutie a navyše pri hromadnej výrobe je ich cena nižšia.

Odkvapový kotlík (žľabový kotlík)

Odkvapový kotlík je spojovacím článkom medzi žľabmi a zvodovým potrubím. Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr. V názve kotla nájdete informáciu o tom, pre akú veľkosť žľabu a zvodu je určený. Číslo pred lomkou označuje rozvinutú šírku koryta. Číslo za lomítkom označuje priemer olova. Dnes sú nahrádzané technologicky vhodnejšími plastovými vtokmi.

Odpadové rúry (zvody)

Odkvapový žľab je zvislá časť odkvapového systému, ktorá slúži na odvádzanie vody zo strešného žľabu do kanalizácie alebo zberného suda. Odpadové rúry, podobne ako žľaby, sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu, ktoré sa zrážkovou vodou lepšie preplachujú, neusádzajú sa v nich nečistoty a lepšie odolávajú korózii. Najčastejšie sa používajú odpadové rúry s priemerom 80, 100 a 120 mm alebo s rovnakou dĺžkou hrany pri štvorhranných zvodoch. Vo všeobecnosti platí, podobne ako pri žľaboch, že na 1 m² pôdorysu strechy počítame s 1 cm² prierezovej plochy odpadovej rúry. Priemer odkvapového žľabu musí zodpovedať ploche strechy.

Kolená a odbočky

Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Ich prierez je totožný s prierezom odpadových rúr. Pozdĺžne spoje sú vyhotovené jednoduchou ležatou drážkou, priečne nitovaním a spájkovaním alebo sú k dispozícii lisované kolená. Nerovnosti fasády či potreba odkloniť zvod do kanalizácie, ktorá nie je priamo pod rúrou, sa riešia pomocou tzv. kolien a odbočiek. Výtokové koleno zabezpečí odtok dažďovej vody na terén. Na vyústení odpadovej rúry nad terénom sa dolná hrana výtokového kolena montuje spravidla 150 mm nad upraveným terénom.

Objímky

Slúžia na upevnenie odpadových rúr s príslušenstvom o fasádu budovy. Tvar a rozmer objímok závisí od profilu použitého odpadového potrubia, pričom vnútorný rozmer objímky musí byť o 1 až 2 mm väčší ako rozmer odpadovej rúry. Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm. To zabezpečí, že sa za nimi nebudú usádzať nečistoty a nebude tam zatekať voda. Takto vzniknutá medzera umožní prevetrávanie priestoru medzi odpadovou rúrou a fasádou a predĺži životnosť oboch stavebných súčastí.

Pravidlá správnej inštalácie a údržby

Samotnej realizácii strešného odkvapového systému by mal predchádzať kvalifikovaný odborný návrh, ktorý zohľadní vo výpočte typ lokality, klimatické podmienky, sklon strechy, jej tvarovú, povrchovú a rozmerovú náročnosť a možnosti odvedenia vodných zrážok. Nesprávna funkčnosť, respektíve úplná nefunkčnosť odvodňovacieho systému, je následkom nesprávneho návrhu alebo samotnej realizácie.

Montáž odkvapového systému

Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.

1. Montáž hákov: Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Začíname tak, že namontujeme prvý a posledný hák v rade za sebou v požadovanom spáde. Dokonalé lícovanie ostatných hákov zabezpečíme nastavením polohy pomocou dvojice špagátov, ktoré napneme medzi vonkajšími okrajmi hákov a najnižšími miestami hákov na mieste budúceho dna žľabov. Háky pripevňujeme ku krokvám klincami. Minimálna vzdialenosť medzi osadeným žľabom a povrchovou úpravou stavebnej konštrukcie musí byť minimálne 20 mm. Zadná strana pododkvapového žľabu musí byť zdvihnutá minimálne o 10 mm, aby sa zamedzilo poškodeniu fasády, prípadne vniknutiu vlhkosti do podstrešného priestoru. Zadná strana nástrešného žľabu musí byť oproti prednej strane vyššie minimálne o 50 mm.
2. Osadenie žľabov: Do hákov vložíme zmontované žľaby, vyrovnáme ich a ich polohu zabezpečíme pomocou plechových príponiek prinitovaných na hákoch. Žľaby uzavrite čielkami. Skontrolujte spádovanie.
3. Montáž kotlíkov: Keď ste s montážou žľabov hotoví, vymerajte a označte si na nich miesta, kde budete osádzať kotlíky. Na mieste inštalácie kotlíka je potrebné v žľabe vystrihnúť oválny otvor. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.
4. Montáž zvodových rúr a kolien: Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Trpezlivosť sa vám vyplatí. Odpadové potrubie sa pripevňuje k stavebnej konštrukcii objímkami. Voda musí byť zvádzaná čo najkratšou cestou, teda priamo dole. Zvodové rúry by mali byť pomocou objímok prichytené na fasáde tak, aby boli od nej aspoň 20 mm.

Dôležité upozornenia pre montáž

• Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku. Používajte tzv. studené delenie materiálov (strihanie).
• Minimálny spád žľabu udáva norma 5mm na 1 meter žľabu. V prípade, že potrebujete spojiť dve zvodové rúry, k dispozícii sú prvky vetvenia. Na čistenie a kontrolu treba nainštalovať revízny zvod, predovšetkým na dlhších úsekoch.
• Ak je žľab v mieste úžľabia nízko, tak naakumulovaná voda v úžľabí spôsobuje problémy a prehadzuje žľab. Ideálne je okap pri úžľabí použiť ako najvyšší bod a následne z tohto bodu žľaby spádovať doľava alebo doprava. Často potom pri nároží je najnižší bod a tým pádom miesto kde je kotlík.
• Nadväzujúce súčasti odkvapového systému používajte vždy od jedného výrobcu, aby ste zabezpečili ich kompatibilitu, dokonalé spojenie a estetický vzhľad.

Údržba odkvapového systému

Aj pri odbornom nainštalovaní odkvapového systému ho treba pravidelne udržiavať a čistiť, predovšetkým pred zimným obdobím.
