Elektrický istič je kľúčový ochranný elektroinštalačný prvok, ktorý chráni elektroinštaláciu pred nadprúdom a skratom. Ističe teda preberajú úlohu klasických tavných poistiek - napríklad tých skrutkovacích, aké ste možno mali aj vy v starom byte či dome. Oproti poistke má tú výhodu, že ho je možné znovu zopnúť bez poškodenia alebo výmeny komponentov ako je to pri poistkách. Elektrické ističe sú v súčasnosti najdôležitejšími bezpečnostnými prvkami každej elektroinštalácie, ich výber by ste preto nemali podceňovať.
V tomto článku sa budeme venovať predovšetkým trojfázovým ističom, ich špecifikám a použitiu. Ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Z. z.
Základná funkcia a princíp činnosti ističa
Tým, že istič vypne prívod prúdu do daného obvodu, zabráni požiaru, prípadne deštrukcii prvkov elektroinštalácie. Kabeláž, ale aj vypínače, zásuvky, svorky na vodiče či inštalačné krabice sú totiž navrhnuté iba na určitú úroveň pretekajúceho prúdu. Prúd vstupuje do ističa a vystupuje z neho cez pripojovacie svorky. Potom prechádza cez kontakty ovládané tzv. tepelnou a elektromagnetickou spúšťou.

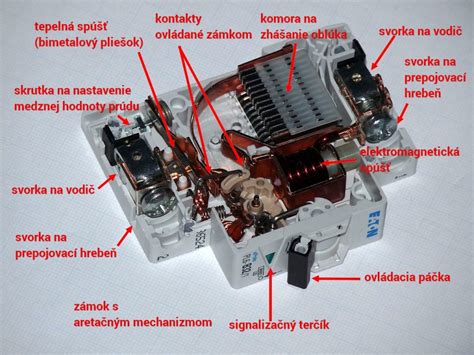

- Tepelná spúšť: Túto spúšť tvorí bimetal, ktorý sa zohrieva pri prechode prúdu. Pri nadprúde sa teplota zvýši, bimetal sa ohne a preruší obvod. Ide o ochranu proti preťaženiu, ktorá reaguje s určitým časovým oneskorením.
- Elektromagnetická spúšť: Túto spúšť tvorí elektromagnet, ktorý pri skrate reaguje okamžite. Prudká zmena prúdu vyvolá zmenu magnetického poľa, ktoré inicializuje vypínací mechanizmus. Ak príde ku skratu, vytvorí sa v jej cievke silné elektromagnetické pole, vďaka čomu cievka k sebe pritiahne kotvu elektromagnetu.
Ochrana pred úrazom elektrickým prúdom
Elektrické ističe však chránia aj pred úrazom elektrickým prúdom. V sieťach TN-S, resp. TN-C a TN-C-S, aké sa používajú v bytoch, domoch, kanceláriách či komerčných budovách, zabezpečujú tzv. ochranu nulovaním. Pri normálnej prevádzke spotrebiča bez poruchy v sieti TN-C-S tečie obvodom (aj ističom) primeraný prúd. Ak by došlo ku skratu fázového vodiča na vodivú kostru spotrebiča, táto by sa ocitla pod napätím a pri dotyku by hrozil úraz. Pri spojení kostry s ochranným vodičom (žltozelený - PE) začne obvodom tiecť vysoký skratový prúd, istič tok prúdu preruší a úraz tak nehrozí.
Kľúčové parametre ističov
Menovitý prúd (In)
Menovitý prúd je najdôležitejší parameter ističa. Na prekročenie menovitého prúdu istič po nejakom čase zareaguje prerušením obvodu. Reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu ističa. Ističe sa vyrábajú s rôznymi úrovňami menovitého prúdu, napríklad: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď. Kľúčovými parametrami pre výber menovitého prúdu sú typ kábla a prierez vodičov. Napríklad pre prierez vodičov 2,5 mm2 je najpoužívanejší 16 A istič - takto sa zapájajú zásuvkové obvody v domácnosti.
Vypínacia charakteristika

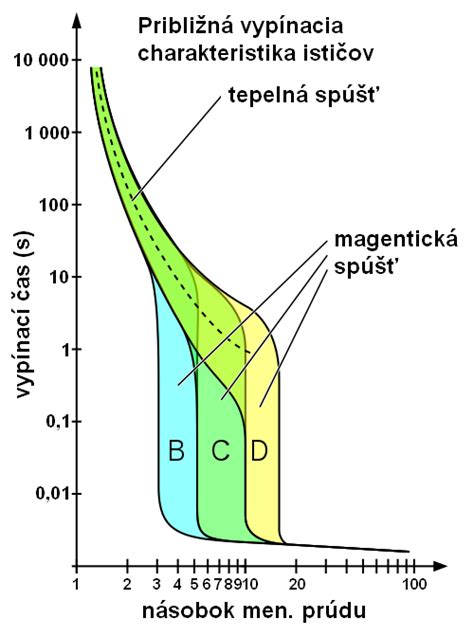

To, ako sa tepelné a elektromagnetické spúšte správajú a ako rýchlo reagujú pri akom prúde, určuje vypínacia charakteristika ističa. Každý istič totiž musí okamžite vypnúť ešte predtým, ako dosiahne skratový prúd svoje maximum. Pri napätí 230 V určuje norma max. čas vypnutia 0,4 s, pri napätí 400 V je to max. 0,2 s a pri vyššom napätí je to max. 0,1 s. Charakteristiky sú určené normami, aby ističe zareagovali na nadprúd alebo skrat dostatočne rýchlo.
| Charakteristika ističa | Rozsah okamžitého vypnutia (násobok menovitého prúdu) | Typické použitie |
|---|---|---|
| Typ A | 2-násobok menovitého prúdu | Ochrana polovodičov (zriedkavo, častejšie poistky) |
| Typ B | 2-3-násobok menovitého prúdu | Čisto odporové záťaže, nízkonapäťové osvetľovacie obvody, domáce spotrebiče, ochrana káblového vedenia |
| Typ C | 5-10-násobok menovitého prúdu | Rozvodné vedenia, osvetľovacie obvody s vyššími zapínacími prúdmi, spotrebiče s motormi (klimatizácie, čerpadlá, ručné náradie) |
| Typ D | 10-20-násobok menovitého prúdu | Prostredia s veľkými okamžitými prúdmi, systémy s vysokým indukčným zaťažením (silné elektromotory, zváračky, transformátory) |
V elektroinštaláciách v domoch, bytoch, kanceláriách a podobných objektoch sa najčastejšie používa charakteristika ističa B. Ističe B sú určené na ochranu káblového vedenia zásuvkových a svetelných obvodov. Občas sa však môže stať, že niektoré výkonné elektrospotrebiče s vysokými rozbehovými prúdmi (napríklad asynchrónne elektromotory) "zhodia" B istič pri zapnutí, pretože ich rozbehový prúd je vyšší než 3-násobok menovitého prúdu ističa. Napríklad, pri jednofázovom (230 V) 1 500 W motore by bol prevádzkový prúd 6,5 A, no rozbehový až 52 A.
V takýchto prípadoch sú vhodnejšie ističe s charakteristikou C, ktoré vypínajú až pri cca 5-násobku menovitého prúdu. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod. Ak výkon motora vynásobíte dvoma, dostanete približnú Amperáž ističa, čiže 5kW x 2=10A - použijete 10A 3-fázový istič. Pre vzduchové spínače používané pre motorové zaťaženia by sa mala zvoliť charakteristika typu D, ktorá odolá vysokému štartovaciemu prúdu, ktorý je 5 až 8-násobok normálu, počas štartovania motora. Ističe D vypínajú až pri cca 10-násobku menovitého prúdu.
Vypínacia schopnosť (Icn)
Vypínacia schopnosť ističa vyjadruje maximálny skratový prúd, pri ktorom sa dokáže istič bezpečne vypnúť. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. V domoch, bytoch či kancelárskych budovách sa obvykle používajú ističe so 6 kA vypínacou schopnosťou (t.j. 6 000 A).

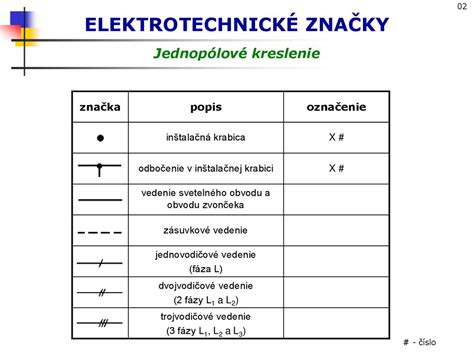

Typy ističov podľa počtu pólov (fáz)
Objasním vám, čo znamená počet pólov ističa, ktorý vyjadruje počet kontaktov ističa. Ističe sa vyrábajú v rôznych prevedeniach - od menších, ktoré sa využívajú hlavne v domácnostiach (byty, domy), až po veľké ističe chrániace hoci aj celé mesto.
Rozoberiem, v čom sa líšia trojfázové ističe od jednofázových a ktorý sa kde používa. Pre jednu fázu sa obvykle používa jednopólový istič. Znamená to, že má iba 2 kontakty, ktoré prerušujú fázový vodič.
Jednopólové (1P) a 1P+N ističe
- Jednopólový (1P) istič: Má jeden kontakt a funkciu tepelnej ochrany, dokáže ovládať iba fázový vodič. Je to najbežnejší typ ističa pre jednu fázu.
- 1P+N istič: Ovláda fázové aj nulové vodiče, ale iba fázový vodič má funkciu tepelnej ochrany. Používajú sa v prípadoch, keď je nevyhnutné odstaviť aj nulák, ale netreba ho istiť.
Dvojpólové (2P) ističe
Dvojpólové striedavé ističe majú 2 plne istené kontakty. Ovládajú fázové aj nulové vodiče a oba majú funkciu tepelnej ochrany. Dvojpólové jednosmerné ističe potom istia kladný aj záporný vodič, alebo sa ich kontakty zapájajú do série.
Trojpólové (3P) ističe (Trojfázové ističe)
Trojfázový istič prerušuje vodiče všetkých troch fáz. Trojpólový istič má 3 kontakty, čo znamená, že v prípade striedavého prúdu istí aj vypína všetky 3 fázy. Ak nastane nadprúd alebo skrat na jednej fáze, trojfázový istič musí vypnúť všetky 3 fázy naraz. Je to kvôli tomu, aby neprišlo k poškodeniu pripojeného spotrebiča (napr. elektromotor by mohol zhorieť). Používajú sa pre čisto trojfázové elektrické spotrebiče.
3P+N a Štvorpólové (4P) ističe
- 3P+N ističe: Sú trojfázové, ale majú 4 kontakty - 3 pre fázy a jeden pre nulák. Istí iba fázy, vypína fázy aj nulák. Často sú známe ako "pseudo štvorpólové" ističe, pretože neutrálny pól je vždy zapnutý a nepracuje spoločne s ostatnými tromi pólmi.
- Štvorpólové (4P) ističe: Majú 4 istené kontakty, ktoré istia aj vypínajú fázy aj nulák. V trojfázových sústavách sa to deje napríklad pri nerovnomernom zaťažení jednotlivých fáz. To môže byť dôsledkom množstva spotrebičov s tzv. neharmonickým zaťažením (kapacitná záťaž ako elektronické spínané zdroje v počítačoch, žiarivkových svietidlách a pod.).
| Typ ističa | Striedavý istič - Použitie v striedavých obvodoch | Jednosmerný istič - Použitie v jednosmerných obvodoch |
|---|---|---|
| 1-pólový | istí 1 fázu, štandard napr. v bytoch a domoch | istí 1 pól (kladný alebo záporný), napr. fotovoltika |
| 1 + N-pólový | istí iba fázu, vypína fázu aj nulák, napr. prostredia s nebezpečenstvom výbuchu | -- |
| 2-pólový | istí aj vypína fázu aj nulák, napr. siete typu TT a IT | istí kladný + záporný pól alebo kontakty do série, napr. fotovoltika |
| 3-pólový | istí 3 fázy, štandard napr. v bytoch a domoch | - |
| 3 + N-pólový | istí iba fázy, vypína fázy aj nulák, napr. prostredia s nebezpečenstvom výbuchu | -- |
| 4-pólový | istí aj vypína fázy aj nulák, napr. siete typu TT a IT | istí kladný + záporný pól (2 + 2 kontakty do série), napr. fotovoltika |
Výber a použitie trojfázového ističa
Vhodný spôsob istenia a typ ističa by mal určiť projektant alebo kvalifikovaný elektrotechnik podľa viacerých kritérií. Najlepším riešením je spoľahnúť sa na školeného projektanta, či zdatného elektrotechnika. Riešením je tiež poctivo preštudovať dokumenty k zariadeniu, ktoré chcete istiť a možno zistíte, že výrobca zariadenia už potrebné parametre ističa alebo motorového spúšťača odporúča.
Trojfázové ističe pre domáce spotrebiče
Na pripojenie elektrického sporáka, elektrickej varnej dosky, elektrického kotla alebo 400 V zásuvky môžete použiť trojfázový (trojpólový) istič s charakteristikou B v kombinácii s káblom 5 × 2,5 mm2.
Hlavný istič pre domácnosť
Hlavný istič do domu vám musí schváliť dodávateľ elektriny. Hodnota musí zodpovedať zvolenej odbernej sadzbe - pri dome bez elektrického vykurovania či nabíjania elektromobilu je to väčšinou 3 × 25 A, pri dome s elektrickým vykurovaním či väčším odberom je to 3 × 32 A a viac. Distribučné spoločnosti vyžadujú charakteristiku B. Istič musí byť plombovateľný. Pri domoch s vykurovaním elektrinou býva istič "silnejší".
V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote ako súčasť elektromerového rozvádzača). Mal by byť zaplombovaný plombou ZSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 25 A).
"Neviete si rady s veľkosťami vodičov a ističov? Tu je to, čo potrebujete vedieť!"
Inštalácia a súvisiace aspekty
Modulárne prístroje a DIN lišta
Ističe, s ktorými sa stretávate v domácich rozvodných skrinkách, patria medzi tzv. modulárne prístroje. Majú štandardizovanú veľkosť jedného (jednofázový, resp. jednopólový) alebo viac modulov. Upevňujú sa na DIN lištu - ide o plechovú lištu so špeciálnym tvarom, ktorý umožňuje jednoduché nacvaknutie ističov a ďalších modulárnych prístrojov.
Miniatúrne ističe sa jednoducho pritlačia a nacvaknú na DIN lištu. Vybrať ich môžete povolením západky pomocou plochého skrutkovača.
Pripojenie vodičov
Na pripojenie vodičov sú ističe obyčajne vybavené tzv. strmeňovými svorkami, do ktorých vložíte vodič a pomocou skrutkovača pritiahnete skrutku. Tá posunie strmeň, ktorý vodič pritlačí o svorku a vytvorí tak spoľahlivý vodivý spoj. Svorky ističov mávajú pre vytvorenie spoľahlivého vodivého spoja predpísaný ideálny uťahovací moment v Nm.
Prepojovacie lišty (hrebene)

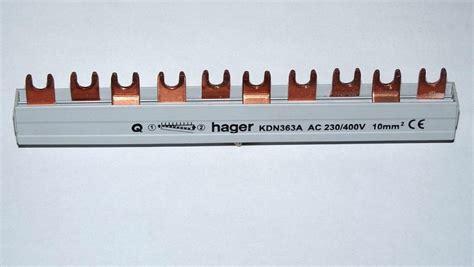

S tým vám v malých rozvodných skrinkách pomôže prepojovacia lišta na ističe. Hovorí sa jej aj prepojovací hrebeň na ističe, keďže vzhľadom pripomína hrebeň na vlasy. Druhým variantom je trojfázový hrebeň, ktorý sa skladá z 3 prepojovacích líšt v jednom plastovom puzdre. Výstupky sú prestriedané tak, aby ističe zľava doprava boli napájané postupne z fázy 1, 2 a 3. Prepojovacie hrebene na ističe sa predávajú v rôznych dĺžkach a bežne znesú prúd max. 63 A. Vo väčších rozvádzačoch a rozvodných skriniach sa väčšinou nepoužíva prepojovacia lišta na ističe, ale lankové vodiče s dvojitými dutinkami.
Krytie IP
Krytie ističa sa označuje písmenami IP a dvojciferným číslom. Prvá cifra vyjadruje odolnosť voči vniknutiu cudzích predmetov (prst, skrutkovač a pod.) a druhá odolnosť voči vlhkosti. Väčšina ističov má krytie IP40 na svojom čele a IP20 pre svorky, čo znamená, že nie sú odolné voči vlhkosti a ich svorky nie sú odolné voči vniknutiu telies s priemerom pod 12,5 mm.
Indikácia stavu a uzamykanie
Na niektorých ističoch nájdete farebný indikátor (terčík, signalizácia...), ktorý sa otáča spolu s ovládacou páčkou ističa a signalizuje jeho stav. Výrobcovia zvyknú používať zelenú farbu a nápis OFF pre označenie, že istič je vypnutý a obvod je teda bez napätia a tým pádom bezpečný.
Niektoré ističe ponúkajú možnosť uzamknutia pomocou malého visiaceho zámku, resp. pomocou adaptéra a zámku. Uzamknúť ich môžete vo vypnutej polohe, čo je dôležité napr. pri servisných prácach na zariadení. Niektoré ističe ponúkajú aj uzamknutie v zapnutej polohe, ak nechcete, aby niekto vypol napájací okruh dôležitých zariadení.
Súvisiace ochranné prvky
Kombinovaný istič s prúdovým chráničom (RCBO)
Hovorí sa mu aj prúdový chránič s nadprúdovou ochranou. Ide v podstate o kombinovaný prúdový chránič s ističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (pri jednofázovom obvode) alebo 3 pozície pri trojfázovom obvode. Kombinovaný istič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky. Na prvý pohľad pripomína istič.
Motorové spúšťače
Motorové spúšťače sú síce cenovo vyššie, ale oproti ističom majú niekoľko výhod navyše - majú nastaviteľný rozsah Amperáže, čo je využiteľné napr. aj pri starších motoroch, keď už sa prejavuje ich opotrebovanie (každý si „cucne“ iné Ampére) a sú to vlastne 3 prístroje v jednom - istič, vypínač a tepelná ochrana.
Legislatíva a výmena hlavného ističa
Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje. Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny.
Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti - napr. rozšírenie domu, inštalácia tepelného čerpadla, elektromobilita. Ak sa rozhodnete inštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na špecializovanú spoločnosť. Inštaláciu hlavného ističa si môžete zabezpečiť aj vo vlastnej réžii, avšak ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení.
