Cement: Od vysokých teplôt výroby až po ekologické inovácie a typy

Cement patrí k najpoužívanejším stavebným materiálom na svete. Zároveň je však aj jednou z najväčších klimatických záťaží. Betón je stavebná látka, ktorá sa vyrába z kameniva (piesku, štrku), cementu a vody. Cement po zmiešaní s vodou stuhne a vytvrdne na pevnú látku. Zatvrdnutý betón má vlastnosti dobrého kameňa. Betón má mnoho dobrých vlastností a predností, a preto sa stal jedným z najpoužívanejších stavebných materiálov. Portlandský cement je najviac používaný druh cementu pri výrobe betónu a malty.

Proces výroby portlandského cementu a extrémne teploty

Výroba portlandského cementu je komplexný proces, ktorý prebieha pri vysokých teplotách v závodoch nazývaných cementárne. Cesta portlandského cementu sa začína ťažbou vápencov a ílov v kameňolomoch, kde sa odstreľujú alebo povrchovo ťažia. Po primárnom podrvení sa vápenec a íly pomelú s ostatnými prísadami na surovinovú múčku, ktorá sa skladuje v sile.

Časť prírodných surovín nahrádzame vhodnými typmi alternatívnych materiálov, akými sú železiarenské vysokopecné trosky, vhodné stavebné a ostatné odpady. Následne sa surovinová múčka predhrieva vo výmenníkovej veži a vstupuje do rotačnej pece, kde teplota dosahuje 1450 stupňov Celzia a v prípade výroby bieleho portlandského cementu až 1700 stupňov Celzia.

Portlandský cement a podobné materiály sú vyrábané pálením vápenca (ako zdroja vápnika) s ílom alebo s pieskom (zdroj kremíka), čím vzniká spečenina so zdrojom sulfidov (najčastejšie sadra). Surová zmes sa páli vo veľkej rotačnej peci, čo je pomaly sa otáčajúci, ľahko naklonený valec, dlhý zhruba 100 m. V ňom teplota vzrastá s jeho dĺžkou až na približne 1 480 °C. Teplota je regulovaná a zmes sa tak speká do hrudiek.

Nízka teplota spôsobuje vytvorenie veľkých spečených kusov a naopak vysoká teplota vytvára kusy taveniny alebo tekutého skla. Surovinová múčka sa mení na lávu a preteká cez rotujúcu pec, pričom na jej konci dostáva tvar malých guličiek a vytvára „slinok - medziprodukt“ výroby portlandského cementu. Následne sa slinok ochladí v chladiči.

Potrebné vysoké teploty v peci a výmenníku sa dosahujú spaľovaním predovšetkým alternatívnych palív. Tieto vo vysokej miere nahrádzajú fosílne palivá a prispievajú k ekologickej výrobe a zníženiu produkcie CO2. Potrebná energia na výrobu polotovaru je približne 1 700 J/g. Výsledná spotreba energie však môže vzrásť vďaka tepelným stratám. Na dosiahnutie požadovaných kvalitatívnych vlastností vyrábaného produktu sa do polotovaru pridávajú 2 % sadrovca a zmes je veľmi jemne rozomletá v guľôčkových mlynoch.

Zloženie a hydratácia portlandského cementu

V súvislosti s cementom sa používajú špeciálne cementárenské skratky chemických látok (napr. C, S, A, F a iné). Suroviny na výrobu portlandského cementu sú zmesou CaO (skratka C), SiO2 (skratka S), Al2O3 (skratka A), Fe2O3 (skratka F) a MgO (skratka M) (vo forme jemného prášku "suchý proces" alebo vo forme blata "mokrý proces").

Hlavné zložky portlandského cementu:

• Kremičitan trojvápenatý (trikalciumsilikát, alit) 3 CaO · SiO2 (skr. C3S) - 45 - 65 %
• Kremičitan dvojvápenatý (dikalciumsilikát, belit) 2 CaO · SiO2 (skr. C2S) - 15 - 30 %
• Hlinitan trojvápenatý (trikalciumaluminát) 3 CaO · Al2O3 (skr. C3A) - 1 - 8 %
• Železohlinitan štvorvápenatý (tetrakalciumaluminoferit, brownmillerit) 4 CaO · Al2O3 · Fe2O3 (skr. C4AF) - 8 - 15 %

Hneď ako sa portlandský cement zmieša s vodou, začne v priebehu hodín tuhnúť a vytvrdne do štyroch týždňov. Počiatočné tuhnutie je spôsobené reakciou medzi vodou, sadrovcom a hlinitanom trojvápenatým (trikalciumaluminát, skr. C3A), čím vzniknú kryštalické hydráty: hydrát hlinitanu vápenatého (kalciumaluminohydrát, skr. CAH alebo C-A-H), etringit (ettringit; skr. AFt) a monosulfát (skr. AFm). Neskoršie vytvrdzovanie a vznik kohéznych síl je spôsobený reakciou vody s kremičitanom trojvápenatým (trikalciumsilikát, skr. C3S) za vzniku amorfného hydrátu nazývaného hydrát kremičitanu vápenatého (kalciumsilikáthydrát, skr. CSH alebo C-S-H). Hydratácia kremičitanu dvojvápenatého (dikalciumsilikát, skr. C2S) prebieha podstatne pomalšie než vyššie uvedené reakcie a postupne zvyšuje stálu pevnosť. Ako posledná prebieha reakcia pravdepodobne s SiO2.

Pri betónovaní je ideálna teplota 10-25 °C. Ak nepoužijete žiadne prísady, teplota nesmie tri dni po betonáži klesnúť pod 0 °C. Nemrznúca zmes zabraňuje zamrznutiu vody v betóne a urýchľuje čas tvrdnutia. Túto tvorbu tepla môžete využiť, ak má vaša konštrukcia hrúbku aspoň 10 cm. Pri teplote nižšej ako 5 °C pridajte o 5 - 10 % viac cementu. Betón nelejte pri teplote nižšej ako -10 °C! Mapefast CF/L sa používa veľmi úsporne. V jednonádobovej miešačke (pre betón C16-20) je okrem 12 kg cementu potrebných približne 12-24 dkg.

Historický vývoj a štandardizácia cementu

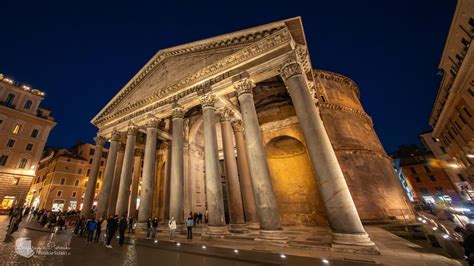

Betón používali starí Rimania už v 4. storočí pred Kristom. Rimania pripravovali cement pomocou vápennej malty a sopečného popola. Vďaka popolu, ktorý prevážali zo základne Vezuvu, prežili staroveké stavby dodnes - sopečný popol urobil betón vodotesným. Najznámejšou starodávnou betónovou stavbou je Panteón - rímsky chrám v tvare rotundy, krytý kupolou. Bol postavený v rokoch 118 až 125 nášho letopočtu. Odhaduje sa, že samotná kupola s priemerom 43,3 m váži asi 5 tisíc ton.

Od čias starovekého Ríma bolo zaznamenaných málo udalostí spojených s rozvojom stavebných prác. Až v 19. storočí nastal významný zlom, pretože betón sa začal vo veľkom využívať ako stavebný materiál. To bolo spôsobené vynálezom a patentovaním portlandského cementu v roku 1824. Vynálezcom je údajne Angličan Thomas Aspdin, ktorý vo svojej práci s názvom „Zlepšenie režimov výroby umelého kameňa“ podal správu o svojich mnohoročných experimentoch s tvorbou cementu. V tomto texte autor prvýkrát používa názov „portlandský cement“ ako obdobu kameňa z Portlandu - jedného z najlepších a najdrahších stavebných materiálov vo Veľkej Británii tej doby.

Štandardizácia a typy portlandského cementu

Existuje mnoho rozdielnych noriem pre klasifikáciu portlandského cementu. Dve hlavné normy sú európska EN-197 a americká ASTM C150. Európska norma EN 197-1 klasifikuje (normálny) cement do 5 skupín, ktoré sa líšia od delenia podľa ASTM. Prvá, resp. prvé dve, z týchto piatich skupín predstavujú portlandský cement, zvyšok je portlandký cement iba v najširšom ponímaní tohto pojmu.

Norma ASTM

V norme ASTM je stanovených päť typov portlandského cementu, ktoré sú prispôsobené pre rôzne stavebné aplikácie:

Na bežné stavebné účely sa používa cement sivej farby, na špárovanie obkladačiek v kúpeľniach a iných dekoračných požiadavkách sa používa biely cement.

Environmentálne výzvy a inovatívny cement Phlego

Pri výrobe cementu vzniká obrovská environmentálna záťaž. Výrobou cementu v súčasnosti vzniká 8 % celosvetových emisií skleníkových plynov. Každý rok sa vyťažia asi 2 miliardy ton vápenca na výrobu cementu, čo vedie k emisiám zhruba 1 300 megaton CO₂. Navyše, proces je neefektívny: zhruba polovica vyťaženej horniny unikne do atmosféry v podobe plynu namiesto toho, aby sa stala súčasťou výsledného produktu.

Vznikol však nový cement, ktorý by túto záťaž skresal o dve tretiny. Vedci zo Stanfordu teraz prichádzajú s riešením, ktorého inšpiráciou boli starovekí Rimania a sopky. Za prelomovým objavom nového druhu cementu stojí Tiziana Vanorio, geofyzička zo Stanfordovej univerzity. Vanorio začala skúmať tento problém pred desiatimi rokmi po tom, ako boli objavené horniny s nezvyčajnými vlastnosťami pod jej rodným mestom Pozzuoli v Taliansku.

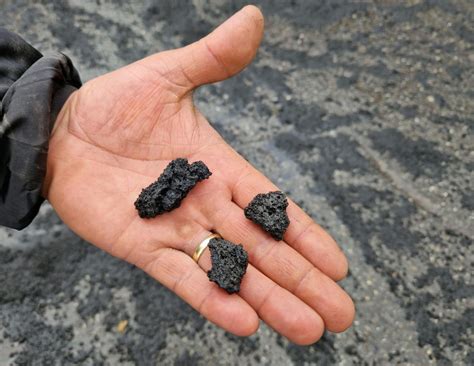

Našli sa tam horniny, ktoré pochádzali z vulkanického popola, z tzv. pucolánu. Ten má schopnosť spájať materiály za reaktívnych podmienok. Tieto horniny vedkyňu zaujali preto, lebo dokázali odolávať extrémnym deformáciám pred prasknutím a mali zloženie, ktoré sa podobá rímskemu betónu. Rímsky betón je materiál, ktorý podopiera také vytrvalé stavby, ako je napríklad Panteón. Výsledkom desaťročného výskumu je cement s názvom Phlego.

V roku 2021 našla Tiziana Vanorio horninu bez obsahu uhlíka, ktorá by mohla nahradiť vápenec. Keďže vulkanická aktivita už z horniny odstránila jej uhlíkový obsah, jej zahrievanie uvoľňuje len minimálne množstvo CO₂. Po spracovaní vytvára umelý pucolán, ktorý je bohatý na chemické aktivátory. Po zahriatí teda Phlego neprodukuje CO₂, ale namiesto toho vzniká vysokovýkonný materiál napodobňujúci vláknité mikroštruktúry, aké sa nachádzajú v talianskej kôre. Je pritom pevnejší, čistejší a výrazne efektívnejší. Zníženie emisií dosahuje 67 %, pričom niektoré zdroje uvádzajú až 76 %.

Kľúčová výhoda Phlega spočíva v jeho jednoduchom zavedení do existujúcej infraštruktúry. Cementový priemysel v súčasnosti používa produkty ako popolček ako doplnkové materiály na zníženie emisií, no jeho zásoby rýchlo ubúdajú, pretože uhoľné elektrárne sa postupne vyraďujú. Tím vedcov na Stanforde už zakúpil vlastnú priemyselnú pec a hľadá podnikateľov, ktorí pomôžu dostať Phlego na globálny trh. A tak sopky, ktoré kedysi desili malé dievča v talianskom meste Pozzuoli, sa možno čoskoro stanú základom zelenej výstavby budúcnosti.

Žiaruvzdorné materiály: Kľúč k vysokoteplotným procesom

Žiadna vysokoteplotná prevádzka sa nezaobíde bez tepelného manažmentu, najmä v tejto „nekonečnej ére“ rastúcich nákladov na energiu. Riešením sú samozrejme žiaruvzdorné materiály a typicky povedané, izolačné žiaruvzdorné materiály. Tie umožňujú peci dosiahnuť teplotu rýchlejšie, zároveň chránia okolité prostredie jednotky pred nadmerným teplom a šetria náklady na energiu, čím pridávajú hodnotu k produktu zákazníka. Máme dve výrobné základne žiaruvzdorných materiálov a jednu výrobnú základňu zariadení. Nazbierali sme bohaté skúsenosti s dizajnom pecí, konštrukciou muriva, inštaláciou a ladením, vykurovaním a pečením, kŕmením, výkonom výroby.

Monolitické žiaruvzdorné materiály zahŕňajú liate, plastové a ubíjacie materiály vykazujúce vlastnosti, ktoré prekonávajú tradičné žiaruvzdorné tehly. Široko sa používajú pri stavbe nových pecí a pecí a pri opravách starších a v rôznych iných aplikáciách. Vysokopevnostné jemne liate žiaruvzdorné materiály sú dvakrát až trikrát pevnejšie ako predtým dostupné žiaruvzdorné materiály a zachovávajú si svoju pevnosť pri stredných teplotách. Používajú sa na miestach, kde sa vyžaduje vysoká odolnosť proti korózii/oteru, ako sú obklady medzipanvy, zariadenia na výrobu cementu a podlahy pecí.

Kritériá pre výber žiaruvzdorných materiálov

1. Žiaruvzdornosť: Odolnosť žiaruvzdorných materiálov voči pôsobeniu vysokej teploty. Označuje teplotu, pri ktorej materiál do určitej miery mäkne. Žiaruvzdornosť musí byť vyššia ako skutočná pracovná teplota.
2. Štrukturálna pevnosť pri vysokej teplote: Žiaruvzdorné žiaruvzdorné tehly počas používania vydržia určitý tlak a štrukturálna pevnosť materiálu sa bude meniť pri zvyšujúcich sa teplotách, takže štrukturálna pevnosť v tlaku je kritickou špecifikáciou pre žiaruvzdorné tehly. Prevádzková teplota žiaruvzdorných materiálov musí byť nižšia ako jeho bod mäknutia pri zaťažení.
3. Vynikajúca tepelná stabilita: V určitých častiach pece bude dochádzať k veľkým teplotným výkyvom. Napríklad pri otvorení dvierok pece vstupuje studený vzduch a teplota obloženia pece prudko klesá.
4. Chemická stabilita pri vysokej teplote: Pri vysokých teplotách sa chemické vlastnosti materiálu môžu meniť a interagovať so vzorkou, pecný plyn má za následok zlyhanie. To si vyžaduje zohľadnenie jeho chemickej stability pri výbere žiaruvzdorných tehál.
5. Objemová hmotnosť: Existuje veľmi veľký produktový rad pre žiaruvzdorné materiály a rôzne produkty majú rôzne požiadavky na objemovú hmotnosť, takže to neznamená, že čím vyššia je objemová hmotnosť, tým lepšia je kvalita produktu. Je dôležité zvážiť jeho aplikáciu pre špecifikáciu objemovej hmotnosti.

Typy žiaruvzdorných materiálov

Izolačné žiaruvzdorné materiály

Existuje niekoľko typov izolačných žiaruvzdorných materiálov, vrátane izolačných žiaruvzdorných tehál (IFB), izolačných žiaruvzdorných materiálov, izolačných čerpadiel, granulovanej izolácie a izolácie z keramických vlákien. Izolačné tehly možno rozdeliť hlavne do dvoch kategórií: pre nízke teploty (pod 1000 °C, CFI) a pre akúkoľvek teplotu nad 1000 °C (HFI), v závislosti od suroviny použitej pri ich výrobe.

• Tepelná izolácia: Sú navrhnuté tak, aby odolávali vysokým teplotám a zároveň poskytovali účinnú izoláciu.
• Nižšia hmotnosť: Majú nižšiu hmotnosť, vďaka čomu sú ideálne na použitie v oblastiach, kde je problémom hmotnosť.
• Všestrannosť: Možno ich použiť v širokej škále aplikácií, vrátane priemyselných pecí, pecí, kotlov a spaľovní.
• Požiarna odolnosť: Izolačné žiaruvzdorné materiály sú nehorľavé a majú vysokú odolnosť voči ohňu.
• Nízka tepelná vodivosť: Sú vysoko účinné pri izolácii proti prenosu tepla.

Izolačná žiaruvzdorná deka je vysokoteplotný izolačný materiál vyrobený z keramického vlákna, ľahkého a odolného materiálu s výbornými tepelnoizolačnými vlastnosťami. Je navrhnutá tak, aby odolala extrémnym teplotám, poskytuje vynikajúcu tepelnú izoláciu, je flexibilná a ľahko sa inštaluje. Dá sa narezať na požadovanú veľkosť a omotať okolo rúrok, nádrží alebo iných zariadení, čím poskytuje cenovo výhodné riešenie na izoláciu. Jednou z hlavných výhod je výrazné zníženie tepelných strát, čo šetrí energiu a znižuje prevádzkové náklady.

Izolačná žiaruvzdorná doska je typ dosky z keramických vlákien, ktorá sa používa na izoláciu pri vysokoteplotných aplikáciách. Vyrába sa z vysoko čistých hlinito-kremičitých vlákien a spojív a používa sa v priemyselných odvetviach, ako je hutníctvo, keramika, sklo a cement, kde sú prítomné vysoké teploty a korozívne prostredie.

Žiaruvzdorné keramické vlákna (RCF) sú amorfné, anorganické, človekom vyrobené hlinitokremičitanové vlákna. Sú ľahké a ľahko sa s nimi manipuluje, vyznačujú sa vysokou teplotou, dobrou odolnosťou voči teplotným šokom a chemikáliám a nízkou tepelnou vodivosťou a tepelnými stratami. Používajú sa v komerčných aplikáciách vyžadujúcich ľahkú izoláciu, ktorá je schopná odolávať vysokým teplotám, ako je izolácia pecí a pecí, požiarna ochrana a výfukové systémy automobilov.

Ostatné žiaruvzdorné materiály

• Refraktérne hlinené tehly: Jedny z najbežnejších a najčastejšie používaných tradičných refraktérnych materiálov.
• Plastové žiaruvzdorné: Typ materiálu, ktorý udržuje vynikajúcu plasticitu pri teplote miestnosti a môže sa vytvárať cez vrazenie alebo vibrácie počas výstavby.
• Keramické povlaky: Výrobok potiahnutia založený na vysokovýkonných refraktérnych materiáloch a vitrifikovanom spojive.
• Kyslé žiaruvzdorné: Vysokoteplotné žiaruvzdorné materiály primárne zložené z oxidu kremíka (SIO₂).
• Základné žiaruvzdorné: Žiaruvzdorné materiály obsahujúce oxid horečnatý a oxid vápenatý. Ponúkajú vysokú žiaruvzdornosť a silnú odolnosť voči útoku alkalickej trosky.
• Žiaruvzdorné tehly z oxidu hlinitého: Vysokokvalitný materiál s oxidom hlinitým (Al2O3) ako hlavnou zložkou, používaný na obloženie pecí. Sú známe svojou vynikajúcou mechanickou pevnosťou, odolnosťou voči tepelným šokom a chemickou odolnosťou.
• Malta na ohnivé tehly: Špeciálny typ malty používaný na spájanie žiarových tehál vo vysokoteplotných aplikáciách, vyrobený z kombinácie hliny, kremičitého piesku a oxidu hlinitého.
• Odlievateľný žiaruvzdorný materiál: Vo forme prášku, ktorý sa zmieša s vodou za vzniku tvarovateľnej pasty, ktorú možno naliať alebo odliať na miesto, bežne používaný v extrémne horúcich a/alebo korozívnych prostrediach.
• Mullitové žiaruvzdorné tehly: Vyrábajú sa s mullitom ako hlavnou surovinou lisovaním a vypaľovaním pri vysokých teplotách. Ich žiaruvzdornosť je vyššia až do 1790 stupňov, ich zdanlivá počiatočná teplota mäknutia je 1600 ~ 1700 stupňov. Majú dobrú odolnosť proti tepelným šokom a pevnosť v tlaku za studena 70 ~ 260 MPa.

Procesy výroby žiaruvzdorných materiálov

• Procesy lisovania za sucha: Vhodné na formovanie jednoduchých pevných tvarov, najmä pre hlinu s veľmi nízkou plasticitou. Hlína sa zmieša s minimálnym množstvom vody a vtlačí do oceľovej formy pod tlakom.
• Procesy ručného formovania: Niektoré špeciálne tvarované izolačné žiaruvzdorné materiály sú zvyčajne ručne tvarované a predpokladá sa, že ich vlastnosti budú mierne odlišné.
• Formované procesy: Vytvarovaný izolačný žiaruvzdorný materiál sa vyrába vypaľovaním (zahriatím na vysokú teplotu v peci) alebo chemickým spájaním (pomocou prísad, ktoré tuhnú pri izbovej teplote). Chemicky spájané tehly umožňujú významné úspory energie.
• Neformované procesy (monolitické žiaruvzdorné materiály): Nemajú špecifickú formu a predávajú sa v granulovanej, plastovej forme alebo ako nástrekové zmesi. Bežné modifikácie zahŕňajú monolitický plast, ubíjacie a pištoľové cesto, formy, maltu a suchý vibračný cement, používané ako údržbové náplasti.

Moderné trendy vo výrobe cementu

Výroba cementu zažíva zmeny a spoločnosti vyrábajúce cement hľadajú čo najekologickejšie riešenia. Ako surovina na výpal slinku už neslúžia len čisto prírodné materiály, ale aj rôzne vedľajšie produkty a odpady - železitý prach, elektrárenský popolček alebo energosadrovec. Tie vhodne dopĺňajú vyťažený vápenec a prispievajú k optimálnej skladbe surovinovej múčky.

Namletá surovina putuje do pece, kde sa vypaľuje na medzu spekania, t. j. kedysi používané šachtové pece vystriedali moderné rotačné pece s výmenníkmi tepla a predkalcinátormi. Spotreba energie na jednotku vyrobeného slinku je tak niekoľkonásobne nižšia. Čoraz častejšie sa na výpal okrem tradičných používajú aj alternatívne palivá, ktoré by ešte pred niekoľkými rokmi skončili nevyužité ako odpad. Dodržiavanie prísnych kvalitatívnych kritérií vymedzujúcich podmienky použitia alternatívnych palív je samozrejmosťou.

Existujú aj nové účinnejšie systémy chladenia slinku, ktoré ho dokážu takmer ihneď po výstupe z pece ochladiť na asi 200 °C. Portlandský cement je však iba jedným z mnohých druhov cementov vyrábaných z portlandského slinku. Ako doplnok slinku možno totiž pri výrobe cementu použiť aj iné suroviny. Najznámejšia je vysokopecná granulovaná škvara (podľa normy EN 197-1 ju značíme skratkou S), ďalej popolček (V, W), vápenec (L, LL), prírodné alebo kalcinované puzolány (P, Q), kalcinovaná bridlica (T) a kremičitý úlet (D).

Napríklad vysokopecná granulovaná troska dáva cementu, a tým aj výslednému betónu, pomalší nábeh pevnosti v tlaku a vyššiu chemickú odolnosť napríklad proti agresívnym síranom. Použitie vápenca ako hlavnej zložky cementu má zvyčajne úplne opačný vplyv na pevnosť v tlaku. Jej nárast je spočiatku oveľa rýchlejší, konečné pevnosti sa potom dosiahnu o niečo skôr. Väčšie uplatnenie v posledných rokoch ponúka aj popolček, napríklad ako súčasť spomínaných portlandských zmesových cementov. Väčšie zastúpenie uvedených materiálov na úkor slinku má jednoznačne pozitívny vplyv na množstvo skleníkových plynov produkovaných priamo pri výrobe cementu, čo môže jeho výrobcom priniesť finančnú úsporu za nákup emisných kvót.

Z estetického hľadiska sa k špeciálnym cementom zaraďuje biely cement. Rozpínavé cementy obsahujú okrem portlandského slinku ďalšie zložky, ktoré počas hydratácie zväčšujú svoj objem. Zvláštnu skupinu tvoria cementy, pri výrobe ktorých sa vôbec nepoužíva portlandský slinok alebo iba v minimálnom množstve. Patria sem napríklad hlinitanové cementy vyrábané z vápenca a bauxitu, charakteristické rýchlym dosiahnutím konečných pevností, s vysokou tepelnou odolnosťou, ale aj chemickou nestabilitou.
