Trojcestný ventil predstavuje kľúčový komponent v systémoch vykurovania a chladenia, umožňujúci presné riadenie prietoku médií.
V tomto článku sa zameriame na trojcestný prepínací ventil DN 32, jeho konštrukciu, možnosti použitia a výhody, ktoré prináša do moderných systémov.
Konštrukcia a materiály trojcestného ventilu
Telo trojcestného ventilu je typicky vyrobené z odolných materiálov, ako je liatina alebo mosadz s ochranou proti vylúhovaniu zinku (napr. typ DZR).
Tieto materiály zabezpečujú dlhú životnosť a odolnosť voči korózii, čo je kľúčové pre spoľahlivú prevádzku v rôznych prostrediach.
Armatúra ventilu je často vybavená pákou pre manuálne ovládanie a stupnicou, ktorá umožňuje presné určenie polohy ventilu.
Pre automatizované riadenie procesov sa však vo väčšine prípadov využíva spoľahlivý servopohon, ktorý zabezpečuje plynulé a presné nastavenie.
Princíp funkcie a operačný uhol
Trojcestný ventil môže fungovať ako zmiešavací alebo rozdeľovací, čo mu dodáva vysokú flexibilitu v aplikáciách.
To znamená, že môže miešať dva prítoky do jedného výtoku alebo naopak, rozdeľovať jeden prítok do dvoch výstupov, čím optimalizuje distribúciu média.
Podrobné vysvetlenie dvojcestného a trojcestného ventilu | Animácia | #hvac #hvacmaintenance
Operačný uhol ventilu je zvyčajne 90°, čo umožňuje rýchle a efektívne prepínanie medzi jednotlivými cestami prietoku s minimálnou stratou tlaku.
Príklady použitia trojcestného ventilu
Vďaka svojej univerzálnosti nachádza trojcestný ventil široké uplatnenie v rôznych oblastiach techniky budov a priemyslu:
- Kúrenárske aplikácie: Trojcestné ventily sú esenciálne pre reguláciu teploty v radiátorových systémoch a sú tiež kľúčové pre efektívne podlahové kúrenie.
- Chladenie: V systémoch chladenia a klimatizácie riadia prietok chladiaceho média, čím udržujú požadovanú teplotu.

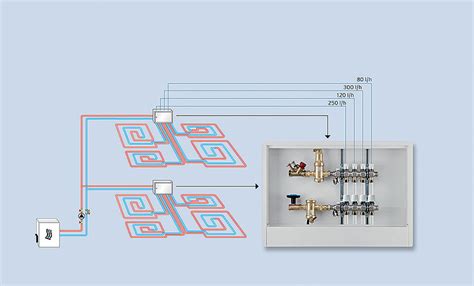

- Podlahové kúrenie: Umožňujú presné nastavenie teploty v jednotlivých zónach podlahového kúrenia, čo prispieva k energetickej efektivite a komfortu.
V kontexte technickej školy HVAC sa detailne skúmajú 2-cestné a 3-cestné regulačné ventily pre ich použitie v AHU (Air Handling Units) a FCU (Fan Coil Units), čo podčiarkuje ich dôležitosť v systémoch vykurovania, vetrania a klimatizácie.
Možnosti ovládania a kompatibilné servopohony
Zatiaľ čo manuálne ovládanie s pákou a stupnicou je v niektorých prípadoch možné, pre moderné a efektívne systémy je preferované automatizované riadenie pomocou servopohonu.
Existuje niekoľko radov kompatibilných servopohonov od renomovaných výrobcov, ktoré zabezpečujú spoľahlivú a presnú prevádzku:
| Výrobca a rada servopohonu | Popis / Kompatibilita | Požadovaný adaptér (ak je relevantné) |
|---|---|---|
| ESBE rady ARA 600 | Vhodné pre ventily do DN 50 | Adaptér je súčasťou balenia |
| ESBE rady 90 (vrátane regulátorov 90C) | Pre montáž na ventil ESBE VRG 132 | VRG 801 |
| ESBE rady CRA, CRB | Určené pre špecifické regulačné a zmiešavacie aplikácie | - |
| VZT servopohony BELIMO (napr. LM-A, NM-A, LF) | Široká škála použitia v systémoch HVAC | Typ MKE |
| Servopohony pre zmiešavacie armatúry BELIMO NRD, HT | Optimálne pre zmiešavacie armatúry | MS-NRE |
Servis a údržba
Jednou z významných výhod kvalitných trojcestných ventilov je možnosť servisu a údržby bez nutnosti demontáže z aplikácie.
Všetky hlavné časti, ako sú vnútorné komponenty alebo tesnenia, je možné vymeniť alebo pretesniť, čo výrazne predlžuje životnosť zariadenia a znižuje prevádzkové náklady.
