Komplexný sprievodca brúsením a údržbou pílových pásov

Každý pílový pás potrebuje riadnu údržbu, aby pílil efektívne a presne. V piliarskej prevádzke robia pílové pásy obrovskú prácu pri pílení kmeňov na hodnotný stavebný či stolársky materiál. Pri pílení sa i ten najlepší pílový pás skôr či neskôr otupí, jeho hrany majú potom zníženú schopnosť účinne píliť a zuby strácajú správny tvar. Aby ste z každého jednotlivého kmeňa vyrobili hranoly a dosky najvyššej kvality, je treba pílové pásy riadne udržiavať ostrením a nastavovaním rozvodu ich zubov.

Existuje spôsob, ako to napraviť - potrebujete pásy naostriť pomocou špecializovaného zariadenia, brúsneho kotúča a minerálneho oleja na brúsenie. Pri údržbe pílového pásu je rovnako dôležité oboje, ostrenie i nastavenie rozvodov. Ako sa zuby pílového pásu pri pílení tupia a deformujú, potrebujú obnoviť ostré hrany a tvar zubovej drážky.

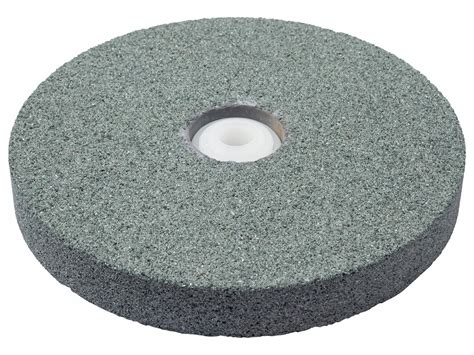

Technológia brúsenia: CBN kotúče a ich výhody

Jedným z podstatných nástrojov na údržbu pílových pásov je ostrička, ktorá obnoví ostré hrany a správny profil zubu. Wood-Mizer odporúča používať brúsnu technológiu CBN, ktorá využíva super abrazívny materiál CBN (kubický nitrid bóru). Zrnká CBN sú tvrdé ako najtvrdší nerast na Zemi - diamant. Brúsia omnoho lepšie ako konvenčné brúsne kotúče s oxidom hliníka alebo karbidom kremíka, lebo sa nezoderú rýchlo a nepália materiál. Brúsny kotúč CBN s priemerom 203 mm poskytuje ostrenie vyššej kvality pri vyšších rýchlostiach, čo zvyšuje efektivitu.

Kotúče CBN majú profil, ktorý presne zodpovedá geometrii zubu pílového pásu. Wood-Mizer ponúka pílové pásy s rôznymi profilmi zubu a na každý profil je vyhradený zodpovedajúci profil kotúča CBN. Brúsna technológia CBN vyžaduje na chladenie a čistenie minerálny olej. Wood-Mizer odporúča používať minerálny olej s technickou špecifikáciou ACP1 alebo ACP2 na účinnejšie chladenie abrazívnej štruktúry kotúča a ochladzovanie povrchov, ktoré sa pri brúsení zahrievajú.

Wood-Mizer odporúča používať výlučne celoprofilové brúsenie kotúčom CBN. Celoprofilové brúsenie je dôležité, lebo ak sa niektorá oblasť vynechá, budú sa v nej tvoriť trhliny. Ak brúsite štandardným brúsnym kotúčom, priebežne si overujte, že je rovnomerne brúsený celý profil zubu a podľa potreby upravte profil brúsneho kotúča alebo vačku brúsky. Predtým ako z píly vyberiete vytupený pílový pás, nechajte ho bežať 15 sekúnd a púšťajte naň prúd vody zo systému mazania, aby ste odstránili čo najviac nánosu živice. Brúsením znova naostríte pílový pás a obnovíte pravý uhol čela každého zubu k telu pílového pásu. Začistením odstránite drobné kúsky kovu, ktoré ostali po brúsení.

Ostričky Wood-Mizer BMS250 a BMS600 to urobia automaticky, ale pri starších ostričkách to treba urobiť manuálne pomocou kusu tvrdého dreva, ktorým silno trite vnútornú stranu pílového pásu.

Rozvod zubov: Nevyhnutná súčasť údržby pílových pásov

Obnoviť rozvod zubov po ostrení pílového pásu je veľmi dôležité z hľadiska nevyhnutnosti zabezpečiť nepretržitú schopnosť pílového pásu bezchybne píliť. Následne každý pílový pás potrebuje, aby mali zuby správne rozvody, aby produkovali materiál s vysoko kvalitným povrchom a účinne odstraňovali piliny z reznej škáry. Tvar a hodnota rozvodu zubu je pre kvalitu pílenia veľmi dôležitá. Vyhnuté zuby čistia reznú škáru pred pílovým pásom, aby mohol hladko prechádzať drevom.

Vzor nastavenia rozvodu zubov je “vľavo / vpravo / priamo,” kde ľavé a pravé zuby načínajú alebo režú materiál a priamy zub - takzvaný vynášací - odstraňuje z dreva piliny. Odporúčané hodnoty rozvodu sú rôzne pre každý typ pílového pásu a profil. Podstatné je prispôsobiť hodnotu rozvodu druhu píleného dreva. Napríklad odporúčame použiť menší rozvod na tvrdé drevo a väčší rozvod na mäkké. Vláknité mäkké drevo vyžaduje väčší rozvod ako tvrdé.

Ak je rozvod príliš malý, pílový pás píli rovno a kvalitne, no pomaly. Príliš malý rozvod spôsobí, že sa v reznej škáre nahromadí priveľa pilín, ktoré sa z nej nevedia dostať von, čo spôsobí prehrievanie pílového pásu. Priveľký rozvod má za výsledok neefektívne pílenie a zníženú kvalitu rezného povrchu. Ak je rozvod príliš veľký, bude pílový pás píliť trhane, vytvárať zvlnené rezy a celkovo sa zhorší kvalita píleného dreva.

Pred začatím postupu nastavovania zubov je treba, aby operátor správne pripravil pílový pás. Predovšetkým je treba pílový pás očistiť a odstrániť prípadnú živicu, olej, miazgu alebo iné kvapaliny.

Profesionálne ostričky pílových pásov Wood-Mizer

Wood-Mizer ponúka niekoľko ostričiek pílových pásov. Ich konštrukcia spĺňa požiadavky vysoko produktívnych piliarskych podnikov, ktoré ostria pílové pásy nepretržite.

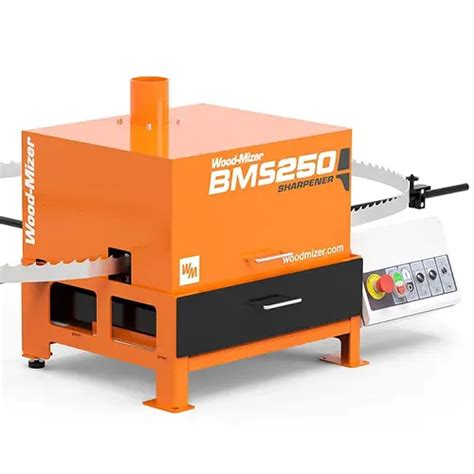

Rad BMS250: Spoľahlivosť pre pravidelnú údržbu

Rad profesionálnych ostričiek pílových pásov Wood-Mizer začína modelom BMS250, vysoko kvalitnou ostričkou navrhnutou pre pravidelnú a spoľahlivú údržbu pílových pásov v profesionálnych podnikoch produkujúcich rezivo. BMS250 na rozdiel od svojej jednoduchšej verzie BMS200, je vybavená krytom brúsnej hlavy, ktorý chráni vnútorný mechanizmus a ovládacím panelom integrovaným s elektrickou skrinkou. Ostričku poháňa elektromotor 0,18 kW (230V), ktorý roztáča brúsny kotúč 127 mm na 2700 ot/min. Ostrí pílové pásy široké 25-50 mm čo najefektívnejšie vďaka výbave ako je automatické vypnutie, premenlivá rýchlosť posuvu, odsávací ventilátor a stierky oleja. Inštalovanie pílového pásu na zariadenie a postup brúsenia hĺbky a nastavenie pohybu páky posúvania pásu je jednoduché a bez námahy.

Rad BMS500/BMS600: Pre vysokoproduktívne prevádzky

Dve ďalšie ostričky z ponuky Wood-Mizer sú BMS500 a BMS600. BMS600 je konštruovaná na priemyslové ostrenie pílových pásov. Oba modely sú kompatibilné s brúsnymi kotúčmi 203 mm a poháňa ich elektromotor 0,75 kW (400V) s otáčkami kotúča 4280 ot/min. Za účelom zlepšenej efektívnosti ostrenia majú BMS500 a BMS600 automatický nástroj na odstraňovanie ostrapu, automatické vypnutie s počítadlom zubov a ľahko prístupný ovládací panel. Užívateľsky priateľská ovládacia stanica má displej počítadla zubov, disponuje variabilnými rýchlosťami ostrenia a dá sa rýchlo nakonfigurovať, aby zastavila po naostrení určitého počtu zubov. Naostriť pílový pás široký 25-75 mm s rozstupom zubov 13-29 mm trvá v rámci jedného cyklu spravidla 3-4 minúty.

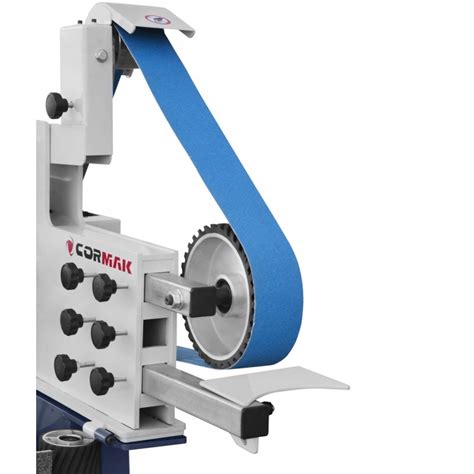

Univerzálne brúsky rady BU

Pre brúsenie pílových pásov je určená poloautomatická univerzálna brúska rady BU, osadená adaptérom pre pásové píly (označenie BU 800P). Pílový pás je vedený po masívnej podložke osadenej permanentnými magnetmi, ktoré zabezpečujú pevné priľnutie aj širokého pásu k podložke. Výškovým prestavením adaptéru sa dá presne nastaviť poloha podávacieho hrotu. Na všetkých brúskach rady BU alebo BUH je štandardom možnosť nastaviť uhol čela, výšku a rozostup zubov, prípadne jednoducho vymeniť vačku pre príslušný tvar zuba. Tieto vlastnosti brúsok BU a BUH zvlášť oceníte pri brúsení pásových píl, kde parametre ozubenia je potrebné operatívne meniť podľa podmienok porezu. Pre pásové píly Primultini a Pezollato dodávame brúsky so špeciálnym lineárnym podávacím mechanizmom a stojanmi pre vedenie dlhého pílového pásu. Pre brúsenie pásových píl pechovaných, so stelitmi, alebo pre veľmi precízne brúsenie obyčajných píl je možné dodať brúsku s chladením (označenie BUH 800P).

Nástroje na nastavenie rozvodu zubov (rozvodky)

Wood-Mizer ponúka rôzne typy rozvodiek na presné nastavenie zubov pílových pásov:

1. BMT100: Manuálna jednostranná rozvodka

   BMT100 - manuálna jednostranná rozvodka je ekonomický, presný nástroj s jednoduchou obsluhou pre nízkoobjemové prevádzky. Toto zariadenie pracuje s pílovými pásmi širokými 25-75 mm a obsluhuje sa manuálne (jednou rukou nastavujete zuby pomocou ručnej kľuky a druhou rukou pílový pás posúvate). Nastavuje sa rozvod na jednej strane pílového pásu, takže je treba pílový pás po nastavení zubov na prvej strane obrátiť na druhú stranu. Aby ste zachovali správny vzor, musíte nastavovať každý tretí zub na páse. Nakoľko je rozvodka manuálna, trvá nastavenie jedného pílového pásu priemerne 7-10 minút. Podstatné je nastaviť správnu polohu zarážky, ktorá zastavuje pílový pás a nastaviť správny tlačný bod ohnutia zubu. Číselníkové meradlo ukazuje hodnotu nastavenia rozvodu zubu.

2. BMT150: Manuálna obojstranná rozvodka

   BMT150 - manuálna obojstranná rozvodka je ďalší ekonomický, presný a efektívny nástroj s jednoduchou obsluhou z radu Wood-Mizer. Je obojstranný, takže nastavuje dva zuby súčasne (ľavý/pravý) a nevyžaduje, aby operátor pílový pás obracal. Táto rozvodka umožňuje prípravu pílových pásov širokých 25-75 mm s rozstupom zubov 6-32 mm. Na údržbu jedného pílového pásu potrebujete asi 3-4 minúty. Obsluhuje sa manuálne pákou s rohatkou, ktorá aktivuje 2 nastaviteľné svorníky a súčasne posúva pílový pás pomocou postrkávača. Nastavovanie výšky pílového pásu sa vykonáva výmenou kolíkov a točňou na jemné nastavenie.

3. BMT200/250: Obojstranné rozvodky (manuálna a elektrická)

   Jedna z najobľúbenejších rozvodiek je BMT200/250 - obojstranná rozvodka, ktorá je k dispozícii vo dvoch verziách. Jednoduchšia verzia BMT200 je manuálna, vybavená kľukou, ktorá aktivuje nastavovacie svorníky a posúva pílový pás. Elektrická verzia BMT250 má jednofázový motor 0,18 kW s prevodovkou a jednoduchou ovládacou jednotkou. V jednom cykle sa nastavuje rozvod dvoch zubov, čo znamená, že je proces rýchlejší. Priemerne trvá príprava jedného pílového pásu asi 2-3 minúty. Každý nastavovací svorník je spojený so samostatným číselníkom, ktorý je treba pred začatím procesu nastavovania kalibrovať. Dve číselníkové meradlá zobrazujú hodnoty nastavenia - jednu pre pravé a jednu pre ľavé vyhnutie. Je dobrým zvykom občas použiť Set Master Gauge na dvojitú kontrolu hodnôt nastavenia. Elektrická verzia BMT250 má jednoduchú ovládaciu skrinku s počítadlom zubov a snímač sám zastaví proces. Navyše má BMT250 ukazovateľ napätia, hlavný vypínač a prepínač prevádzkového režimu manuálny/automatický.



4. BMT300: Pneumatická jednostranná automatická rozvodka

   BMT300 - pneumatická jednostranná rozvodka je navrhnutá pre profesionálne a veľkoobjemové prevádzky. Často sa kombinuje s profesionálnou ostričkou pílových pásov BMS500/600. BMT300 je automatická rozvodka, ktorá pracuje v niekoľkých prevádzkových režimoch, používa rôzne diagnostické funkcie na dohľad komponentov stroja a korekciu rozvodu zubu. Ak je treba, môže opraviť priveľký rozvod. Používa dva zdroje energie: jednosmerný elektromotor (2x) 24V na pohon postrkovača pílového pásu a stlačený vzduch (min. 4 bary) na napájanie upínacieho nástroja, nastavovacieho svorníka a čistiacej trysky. BMT300 je jednostranná rozvodka, takže nastavuje len jednu stranu pílového pásu. To znamená, že budete musieť obrátiť pás pre nastavenie druhej strany. Na ovládacom paneli je umiestnený LCD displej s niekoľkými tlačidlami pre obsluhu. Displej zobrazuje všetky parametre procesu, ktorý môžete v reálnom čase ovplyvniť. Tu zadávate počet zubov/cyklov, horný/dolný limit rozvodu, typ použitého upínania, maximálny počet chýb vzoru nastavovania, meraciu jednotku, či užívateľský jazyk.

Prehľad rozvodiek Wood-Mizer

Iné typy brúsok a ich využitie

Okrem brúsok na pílové pásy existujú aj iné typy brúsok určených pre rôzne nástroje a materiály.

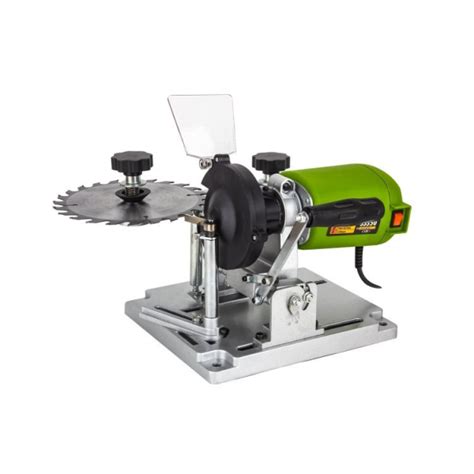

• Brúska pílových kotúčov Proteco je vhodná na ostrenie pílových kotúčov ručných okružných píl, stolových píl a píl na palivové drevo. Brúska na pilové kotúče PROTECO 51.01-BPK-400 je určená na presné a bezpečné ostrenie kotúčových píl s tvrdokovovými (SK) plátkami. Súčasťou brúsky pílových kotúčov je diamantový kotúč na brúsenie kotúčov s karbidovými plátkami a keramický kotúč na brúsenie pílových kotúčov z nástrojovej ocele. Brúska umožňuje nastavenie brúsenia čelnej i zadnej strany priamych alebo striedavo šikmých zubov, čo zvyšuje životnosť a hospodárnosť pílových kotúčov.
• Brúska na reťaze P 2300 A je brúska pílových reťazí s pevnou hliníkovou konštrukciou a optimálnou geometriou ostrenia, určená na presné brúsenie/ostrenie všetkých bežne používaných typov reťazí elektrických/motorových píl v podmienkach servisov, špecializovaných predajní a podobne. Obojstranné ostrenie všetkých článkov pílových reťazí je možné vďaka výklopnej brúsnej hlave (90° - 50°) a otočnému upínaciemu stolu (+/-35°).
• Brúska pásová Proteco je brúska, ktorej služieb využijú nielen kutilovia. Brúska stolová pásová kombinuje pásovú brúsku a kotúčovú brúsku v jedinom zariadení. Brúska dvojkotúčová Proteco sa hodí do každej dielne. S 2 dodanými kotúčmi v rôznej zrnitosti zvládne jemnejšie i u hrubšie brúsenie.
• Brúska univerzálna 65W PROTECO je viacúčelovou ostrička s diamantovým kotúčom a integrovanými adaptéry, umožňujúce kvalitné a presné brúsenie špirálových, tj. HSS, vybrušovaných aj kobaltových vrtákov, v priemeroch od 3 do 10 mm.

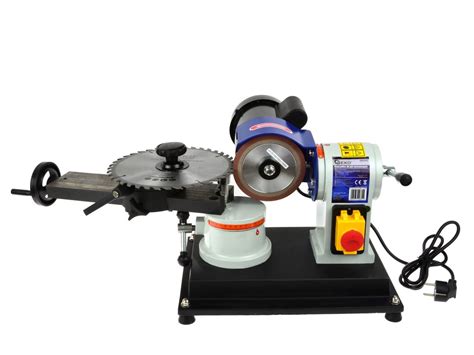

Ako vyrobiť brúsku na pílové pásy?

Výroba brúsky na pílové pásy môže byť náročná, ale s presnými inštrukciami a správnymi nástrojmi je to zvládnuteľné. Tu je niekoľko krokov, ktoré vám pomôžu:

1. Plánovanie a dizajn: Určite si, aký typ brúsky potrebujete a vytvorte si detailný plán.
2. Získanie materiálov: Zožeňte si kvalitné materiály, ako sú oceľové profily, ložiská, brúsne kotúče a motor.
3. Konštrukcia rámu: Zvarte oceľové profily do pevného rámu, ktorý bude základom brúsky.
4. Inštalácia motora a brúsnych kotúčov: Upevnite motor a brúsne kotúče na rám. Dbajte na presné vyváženie a uchytenie.
5. Nastavenie a testovanie: Otestujte funkčnosť brúsky a dolaďte nastavenia pre optimálny výkon.
