Pochopenie technických výkresov zahŕňa schopnosť interpretovať línie a symboly toho, na čo sa pozeráte. Táto znalosť nie je len najlepším spôsobom, ako čítať výkres v strojárstve, ale jediný spôsob, ako dosiahnuť požadované výsledky. Technický výkres predstavuje jazyk konštruktérov a inžinierov, pričom obsahuje informácie o konštrukcii, špecifikáciách a montážnych pokynoch.
Štruktúra a čítanie technických výkresov
Technický výkres pozostáva z viacerých častí, pričom každá časť využíva rôzne prvky na presné zobrazenie konkrétneho dielu. Čiary popisujú tvary, definujú hrany a vyjadrujú rôzne vlastnosti. Na správne čítanie je potrebné oboznámiť sa s jednotlivými typmi čiar:
- Čiarkované tenké čiary: môžu byť aj hrubé, no musia byť konzistentné v rámci výkresu.
- Tenká čerchovaná čiara s hrubými koncami: označuje rovinu rezu danej časti.
- Čerchovaná tenká čiara s dvoma čiarkami: označuje susedné komponenty a tiež alternatívne alebo extrémne pozície.

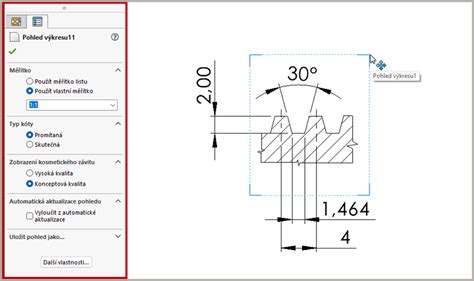

Rozmery udávajú veľkosť, tvar a polohu jednotlivých prvkov. Mierka v technických výkresoch slúži na proporcionálne zobrazenie objektov v obmedzenom priestore. Mierky ako 1:1, 1:2, 1:5 alebo 1:10 znamenajú, že prvé číslo označuje pomer na výkrese a druhé skutočnú veľkosť. ISO 128 je medzinárodný štandard pre vizuálnu reprezentáciu používanú v technických výkresoch.
Práca s dokumentáciou a interpretácia údajov
Používanie a interpretácia informácií z technických výkresov je jednoduchá, ak poznáte ich štruktúru. Tabuľky a grafy zvyčajne organizujú údaje prehľadným spôsobom. Dôležité sú hlavičky stĺpcov, ktoré popisujú obsah a poskytujú informácie o parametroch uvedených v tabuľke. Niektoré tabuľky alebo grafy uvádzajú aj rozsah, tolerancie či obmedzenia.
Príklad interpretácie tolerancií
Pri čítaní technických výkresov je dôležité rozumieť aj toleranciám, ktoré sú štandardnou súčasťou výkresu. Nižšie uvedená tabuľka demonštruje prácu s rozmermi a toleranciami:
| Označenie | Hodnota (mm) | Tolerancia |
|---|---|---|
| D1 | 11,3 | 0.0 |
| D2 | 25,0 | 0.0 |
Tehliarske značky v historickej dokumentácii
Okrem moderných výkresov je dôležité poznať aj značenia historických materiálov. Register tehliarskych značiek na Slovensku zahŕňa tehliarske značky používané na našom území od 16. storočia až po prvú polovicu 20. storočia. Nápisy a symboly na tehlách označujú výrobcu, miesto alebo dátum výroby.
Momentálne je v registri evidovaných 1000 tehliarskych značiek. Pomocou filtra je možné určiť výberové kritériá, ako sú napríklad:
- Identifikačné číslo: Každá tehla v registri má pridelené štvormiestne číslo.
- Symbol: Mnohé tehly obsahujú aj rôzne symboly.
- Reliéf znakov: Môže byť vystúpený (pozitív) alebo zahĺbený (negátív).
- Región: Táto kategória zužuje výber na Západné, Stredné a Východné Slovensko.
Čím viac informácií o konkrétnej značke sa nám podarí zhromaždiť, napríklad o veku stavieb postavených z daných tehál, tým viac budeme schopní datovanie jednotlivých značiek spresňovať. Výber sa zobrazí vo forme prehľadnej tabuľky, pričom si môžeme pozrieť detail kresby alebo fotografie danej tehly.
