Elektrické rozvádzače slúžia ako kritické jadro rozvodov elektrickej energie, zabezpečenie bezpečného a efektívneho toku elektriny od zdrojov výroby ku koncovým užívateľom. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie. Elektrické rozvádzače zahŕňa integrované zostavy zariadení, ktoré riadia, chránia a izolujú elektrické obvody v rámci distribučných systémov.
Každý prvok vo vnútri elektrického rozvádzača vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie. Medzi kľúčové komponenty patria:
- Istič: Automatické elektrické spínače určené na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
- Prípojnice: Vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci rozvádzača.
- Ochranné relé: Inteligentné zariadenia, ktoré nepretržite monitorujú elektrickú sieť a hľadajú poruchové stavy.
Aplikácie rozvádzačov sa líšia v závislosti od úrovne napätia, ktorému sú určené. Systémy sa primárne kategorizujú podľa ich prevádzkových úrovní napätia:
| Typ rozvádzača | Rozsah napätia | Primárne aplikácie |
|---|---|---|
| Nízkonapäťový (NN) spínací prístroj | ≤ 1 kV | Komerčné budovy, zariadenia ľahkého priemyslu, dátové centrá |
| Vysokonapäťový (MV) spínací prístroj | 1 - 36 kV | Elektrárne, elektrické rozvodne, ťažké priemyselné prevádzky |

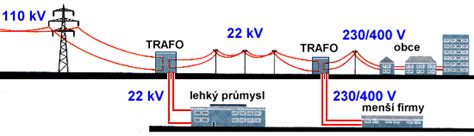

Nízkonapäťové rozvádzače riadia konečnú distribúciu a ochranu v systémoch koncových používateľov, zatiaľ čo rozvádzače vysokého napätia riadia tok energie vyššieho napätia na úrovni prenosu a rozvodní.
Vývoj elektrických rozvádzačov kladie dôraz na modularitu, digitálnu integráciu a vylepšenú bezpečnostnú inteligenciu. Moderné systémy teraz zahŕňajú senzory IoT na monitorovanie teploty a vlhkosti v reálnom čase, inteligentné relé umožňujúce stratégie prediktívnej údržby, modulárne ističe do zásuvky uľahčujúce rýchlu rekonfiguráciu systému a systémy na detekciu oblúkového výboja výrazne zvyšujúce bezpečnosť personálu. Tieto technologické pokroky minimalizujú prevádzkové prestoje, zjednodušujú postupy údržby a zlepšujú celkovú energetickú účinnosť v celom elektrickom distribučnom systéme.
Bezpečnosť a inštalácia
Oprávnenie na výrobu rozvádzača môže získať každý elektrotechnik s osvedčením podľa vyhlášky č. 508/2009 Z.z. Toto je veľmi dôležité, aby Váš rozvádzač zostavila osoba, alebo firma s platným osvedčením, aby bola garantovaná odbornosť a minimálne požiadavky na bezpečnosť. Treba si uvedomiť, že každý rozvádzač NN je určeným výrobkom v zmysle § 4 zákona č. 56/2018 Z.z. V zmysle § 5 zákona č. 56/1999 Z.z. a § 6 NV č. 148/2016 Z.z. sú určené na obsluhu laikmi.
Rozvádzač musí byť správne umiestnený, hlavne s ohľadom na predtým určené vonkajšie vplyvy. To znamená, že musí byť písomne vypracovaný protokol o určení vonkajších vplyvov a vyrobený rozvádzač musí spĺňať podmienky pre dané prostredie, hlavne svojím vyhotovením a krytím. V rozvádzačoch sa nachádza hlavný vypínač, ku ktorému musí byť jednoznačný prístup, v prípade nutnosti vypnutia elektrickej inštalácie. To môže nastať v prípade nebezpečenstva, ohrozenia života, zdravia, alebo v prípade požiaru.
Základná ochrana pre zabránenie priameho dotyku s nebezpečnými živými časťami zahŕňa základnú izoláciu živých častí. Ochrana pri poruche znamená, že neživé vodivé časti v rozvádzači musia mať trvalý potenciál zeme prostredníctvom pripojenia ochranného vodiča.
Pri inštalácii rozvádzačov s vysokým napätím je kľúčové dodržiavať pokyny výrobcu a miestne elektrické predpisy. Inštalačné miesto musí byť čisté, suché a bez potenciálnych nebezpečenstiev. Podlaha by mala byť rovná a schopná podporiť hmotnosť rozvádzača. Je tiež nevyhnutné zvážiť podmienky prostredia, aby boli rozvádzače chránené pred extrémnymi teplotami, vlhkosťou a prachom.
Vysokonapäťové rozvádzače musia byť namontované bezpečne, aby sa zabránilo pohybu alebo vibráciám počas prevádzky. Po inštalácii sa musí rozvádzač otestovať a poveriť kvalifikovaným elektrotechnikom, aby sa zabezpečila jeho správna funkcia. Následne je potrebné dodržiavať pravidelný harmonogram údržby.
Legislatíva a úpravy rozvádzačov
Nariadenie vlády č. 148/2016 Z.z. o sprístupňovaní elektrického zariadenia na trh definuje pojem výrobok a jeho uvedenie na trh. Legislatíva hovorí, že za bezpečnosť výrobku zodpovedá výrobca po celú dobu jeho životnosti. Výrobky je teda možné iba opravovať; pri úprave alebo rekonštrukcii sa stávame ich výrobcom. Výrobca musí vykonať overenie návrhu a kusové overenie.
Pri zásahu do rozvádzačov je odporúčané presne definovať v dokumentácii, či ide o opravu alebo úpravu (rekonštrukciu) rozvádzačov. Za opravu sa považuje odstránenie fyzického opotrebenia a poškodenia za účelom uvedenia do predchádzajúceho alebo prevádzkyschopnho stavu. Príkladom opravy je náhrada ističa s rovnakým alebo nižším menovitým prúdom, alebo výmena výsuvného prevedenia ističa za pevné a naopak, pokiaľ nedôjde k navýšeniu tepelných strát.
Retrofitom sa nazýva taký druh náhrady skôr vyrobeného prístroja, ku ktorému je potrebná špeciálna odborná znalosť a zručnosť.
Štandardy pre rozvádzače s nízkym napätím
Rozvádzače s nízkym napätím distribuujú elektrickú energiu pri napätiach zvyčajne pod 1000 voltov. Kľúčovým aspektom je bezpečnosť, ktorá je zabezpečená správnou izoláciou a uzemnením. Nadprúdové ochranné zariadenia, ako sú ističe a poistky, sú tiež nevyhnutné.
Konštrukcia a dizajn rozvádzača s nízkym napätím sú dôležité pre jeho výkon. Kryt by mal byť vyrobený z odolných materiálov, ako je oceľ alebo hliník. Vnútorné usporiadanie by malo umožňovať ľahký prístup k údržbe a dostatočný priestor na zabránenie prehriatiu. Správne vetranie je nevyhnutné.
Spínač nízkeho napätia musí byť kompatibilný s pripojeným elektrickým systémom, vrátane správneho napätia a prúdového hodnotenia. Prípojnice by mali byť vyrobené z materiálov s vysokou vodivosťou, ako sú meď alebo hliník.
Výkon a efektívnosť sú kľúčové. Rozvádzač by mal mať nízke straty energie a byť schopný rýchlo reagovať na zmeny elektrického zaťaženia. Medzinárodné normy, ako napríklad IEC 61439, poskytujú rámec pre návrh, konštrukciu a testovanie rozvádzačov.
Jednotlivé prístroje v rozvodnom zariadení musia byť prehľadne a prístupne usporiadané a označené. Svorky v rozvádzači musia byť umiestnené minimálne 0,2 m nad podlahou. Meracie a indikačné prístroje, ktoré sú sledované obsluhou, nesmú byť umiestnené vyššie ako 2 m nad podlahou. Výrobca musí rozvádzač označiť typovým (výrobným) štítkom.

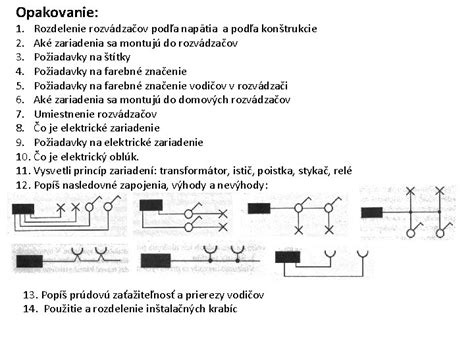

Rozvádzače sa delia podľa stupňa krytia a prístupnosti živých častí. Medzi typy patria:
- Rozvádzač s otvoreným priestorom: Živé časti (prípojnice) sú voľne prístupné. Vyžadujú bezprašné prostredie.
- Čiastočne typovo skúšaný rozvádzač (PTTA): Výrobok obsahujúci typovo skúšané aj typovo neskúšané usporiadané zostavy.
- Zapuzdrený rozvádzač: Krytý zo všetkých strán s možnou výnimkou montážnej plochy, so zaisteným stupňom ochrany minimálne IP2X.
- Rozvádzač umiestnený na podlahe: Krytý zo všetkých strán, môže sa skladať z niekoľkých polí. Živé časti nie sú voľne prístupné.
- Rozvádzač s ovládacím panelom: Krytý rozvádzač s vodorovným alebo šikmým ovládacím panelom. Živé časti za krytom sú obyčajne neprístupné dotyku.
- Rozvodnica: Určená na použitie laikmi, prevažne na vnútorné použitie, spravidla vyhotovená na montáž na zvislú rovinu.
- Nástenná rozvodnica: Určená na pevnú montáž na zvislú rovinu alebo do steny. Môže ju obsluhovať aj laik.
- Staveniskový rozvádzač: Určený na použitie na staveniskách a dočasných pracoviskách, s prístupom len pre osoby s odbornou spôsobilosťou.
- Vonkajší pilierový rozvádzač: Voľne stojaca rozvodná káblová skriňa umiestnená na základoch, s prístupom len pre osoby s odbornou spôsobilosťou.
- Prípojková skriňa: Určená na koncové pripojenie káblovej rozvodnej siete a istenie prívodného vedenia.
- Rozpojovacia a istiaca skriňa: Pilierová alebo nástenná skriňa slúžiaca na rozbočovanie, rozpojovanie a istenie káblovej rozvodnej siete.
- Zásuvková skriňa: Určená na zabudovanie do steny, slúži na koncové pripojenie káblovej rozvodnej siete a istenie prívodného vedenia.
Všetky označenia na rozvodnom zariadení a jeho častiach musia byť zrozumiteľné a trvanlivé a zosúladené so schémami zapojenia. V súlade so zákonom č. 264/99 Z.z. o technických požiadavkách na výrobky a o posudzovaní zhody.
