Bezpečné mechanické kotvenie ETICS: Komplexný sprievodca

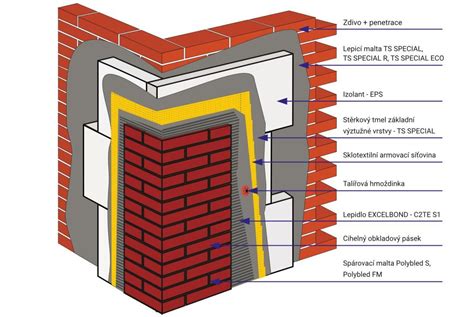

Kontaktný systém zateplenia ETICS sa mechanicky kotví plastovými hmoždinkami. Tieto hmoždinky by v princípe mali poskytovať čo najlepšiu fixáciu zateplenia pri čo najmenšom vedení tepla. Správne zvolené a vykonané kotvenie udrží izolant bezpečne a dlhodobo na svojom mieste. Keby sme sa mohli 100% spoľahnúť na pevnosť podkladu a tepelnej izolácie, pripevnenie pomocou lepidla by bolo úplne dostačujúce. To ale v drvivej väčšine prípadov nie je možné.

U starších budov je totiž podklad buď na povrchu zvetraný, alebo opatrený povrchovou úpravou (omietkou či náterom), ktorá je na lepenie zatepľovacieho systému a jeho dlhodobú stabilitu nespoľahlivá. Z tohto dôvodu je väčšinou potrebné zvoliť mechanické kotvenie pomocou hmoždiniek, ktoré sa dostanú hlboko do pevného podkladu a spoľahlivo zaistia zatepľovací systém. Funkcia rozpernej kotvy spočíva iba v eliminácii síl od účinkov sania vetra. Sanie vetra vyvoláva v tepelnoizolačnom systéme axiálne (osové) sily, ktoré cez jeho súvrstvie pôsobia na podklad. Mechanické prepojenie povrchu tepelnoizolačných dosiek s murovacím materiálom tanierovými rozpernými kotvami zabezpečuje, že rozperné kotvy preberajú zaťaženie vyvolané saním vetra. Vďaka nim možno kontaktné tepelnoizolačné systémy aplikovať aj na podklady s náterom, nástrekom alebo starou omietkou. Použitie lepeného systému by bolo v týchto prípadoch veľmi nespoľahlivé alebo úplne nemožné.

Druhy hmoždiniek a spôsoby inštalácie

Existuje viacero typov hmoždiniek a spôsobov ich inštalácie. Hmoždinky sa v prvom rade rozdeľujú na skrutkovacie a zatĺkacie. Dá sa povedať, že skrutkovacie hmoždinky sú vo všetkých ohľadoch technicky lepšie riešenie. Montáž je presnejšia a spoľahlivejšia, únosnosť v podklade je väčšinou výrazne vyššia.

Výber hmoždiniek podľa podkladu a izolantu

Je preto potrebné zohľadniť vlastnosti podkladu, ktoré sa významne podieľajú na tom, ako silno v nich bude hmoždinka po namontovaní držať. Jedny hmoždinky sú vhodné do Ytongu, iné zase do betónu. Do hutných a tvrdých materiálov je možné použiť väčšinu hmoždiniek. Naopak problematickými materiálmi sú pórovité a dutinové stavebné materiály, pretože sú menej únosné. Podklady sa rozdeľujú do niekoľkých kategórií, ktorým zodpovedajú určité zásady a očakávané parametre kotvenia.

Dôležitým faktorom pri výbere kotvenia sú samotné vlastnosti izolantu. Čím je tvrdší, tým spoľahlivejšie ho udrží tanierik hmoždinky na podklade. Pokiaľ kotvíme izolant s malou pevnosťou v ťahu kolmo k rovine dosky, je nutné mechanické kotvenie. Bez zachytenia dosiek tanierom hmoždinky by mohlo dôjsť k narušeniu tepelnoizolačnej dosky a jej odtrhnutiu. Pri rozhodovaní ohľadom optimálneho kotvenia zatepľovacieho systému ETICS je potrebné vziať do úvahy aj umiestnenie a priestorové parametre stavby. Tieto aspekty súvisia s tým, ako bude fasáda namáhaná účinkami sania vetra.

Prestup tepla a zapustenie hmoždiniek

Čím väčšia je hrúbka tepelného izolantu, tým viac sa môže prejavovať efekt prestupu tepla hmoždinkou. To môže mať veľmi nepríjemný následok - prekresľovanie kotviacich miest na fasáde, takzvaný „panter efekt“. S týmto problémom sa dá vysporiadať použitím hmoždiniek s nízkym vedením tepla a ich zapustením pod povrch izolantu. Hlavnou výhodou zapúšťania hmoždiniek frézkou je použiteľnosť pre prakticky akékoľvek tanierové hmoždinky, vrátane zatĺkacích. Montáž pomocou systémového nástroja je technicky najlepší a zároveň najrozšírenejší spôsob zapúšťania hmoždiniek. Nástroj je vždy kompatibilný s príslušnými hmoždinkami určitého výrobcu. Pomocou neho sa hmoždinky zapúšťajú rýchlo a presne.

Špirálne alebo špirálové hmoždinky sú veľmi zaujímavým variantom najmä v prípade kotvenia polystyrénu väčších hrúbok. Hmoždinka sa zavŕta hlboko do izolantu, je teda prekrytá veľkou vrstvou tepelnoizolačného materiálu, ktorý eliminuje prestup tepla hmoždinkou na povrch fasády. Táto metóda však nie je vhodná pre materiály s nižšou pevnosťou v ťahu, ako je napríklad minerálna vlna.

Normy a požiadavky na mechanické kotvenie ETICS

STN 73 2902: 2012 Vonkajšie tepelnoizolačné kontaktné systémy (ETICS) je účinná od 1. januára 2013 a stanovuje požiadavky na navrhovanie a zhotovovanie mechanického pripevnenia vonkajších tepelnoizolačných kontaktných systémov (ETICS), v ktorých tepelnú izoláciu tvoria dosky z penového polystyrénu (EPS) alebo z minerálnej vlny (MW), a to z hľadiska odolnosti proti pôsobiacemu zaťaženiu. Pre iné druhy tepelnej izolácie sa môže použiť v primeranom rozsahu. Norma sa vzťahuje na mechanické pripevnenie, ktoré zabezpečuje alebo prispieva k zabezpečeniu stability ETICS na podklade zároveň s plnením ostatných požiadaviek.

Navrhuje a používa sa, ak spojenie ETICS s podkladom vykonané lepením nezabezpečí spoľahlivé prenesenie všetkých pôsobiacich zaťažení do nosnej vrstvy podkladu alebo ak sa mechanické pripevnenie vyžaduje inými dokumentmi. V prípade upevnenia ETICS na stavebnú konštrukciu sa vždy musia vziať do úvahy vlastnosti podkladu z hľadiska skladby vrstiev, ich pevnosti a trvanlivosti. Napríklad na podklade s povrchovou úpravou tvorenou náterom, nástrekom alebo omietkou sa mechanické pripevnenie určené na prenos zaťaženia navrhne vždy. Najčastejšie používaným typom mechanických prostriedkov na pripevnenie ETICS sú rozperné kotvy. Pri ich návrhu sa vychádza z podmienok a výsledkov skúšok ETICS podľa postupov ETAG 004 a z výsledkov skúšok rozperných kotiev podľa postupov ETAG 014.

STN 73 2902 je od 1. 1. 2013 záväzná pri navrhovaní a zhotovovaní mechanického pripevnenia ETICS. Projektová dokumentácia, ktorej spracovanie sa začne po tomto termíne, by sa mala spracovať podľa navrhovanej normy. Návrh mechanického pripevnenia je statickým výpočtom vyžadovaným ako súčasť projektovej dokumentácie na stavebné konanie o aplikácii ETICS. Tieto postupy vrátane jednotlivých súčiniteľov vstupujúcich do výpočtu sú podrobne opísané v STN 73 2902. V norme sa uvádzajú aj rôzne schémy kotvenia ETICS pri rôznych kombináciách množstva kotiev v ploche a v stykoch dosiek tepelnej izolácie. Pomôžeme vám s návrhom počtu a rozmiestnenia hmoždiniek v ETICS a zaistíme výťažné skúšky.

Pozitívnym posunom v tejto oblasti je v Českej republike nová norma ČSN 73 2902: 2011 (Vonkajšie tepelnoizolačné kompozitné systémy (ETICS). Navrhovanie a použitie mechanického upevnenia na spojenie s podkladom). Norma vychádza z Eurokódu 1991-1-4 a jej významným pozitívom je možnosť takzvaného zjednodušeného výpočtu, ktorý však počíta s o niečo vyšším počtom rozperných kotiev na m2. Dôležitou súčasťou stanovenia počtu rozperných kotiev je určenie takzvaných okrajových oblastí budovy, v ktorých by mal byť počet rozperných kotiev vyšší. V prípade panelových budov sú pre voľbu rozpernej kotvy rozhodujúce vlastnosti podkladového materiálu. Sendvičové panely pozostávajú z betónovej monierky s hrúbkou 40 až 60 mm, ktorá tvorí podklad na pripevnenie ETICS. V súlade s riadiacim pokynom Európskej organizácie pre technické osvedčovanie ETAG 014: 2004 (Kotvy z plastu na pripevňovanie vonkajších kontaktných tepelnoizolačných systémov s omietkou) treba v prípade podkladu s hrúbkou menšou ako 100 mm na stavbe vždy realizovať skúšku uvažovaných rozperných kotiev na vytrhnutie z podkladu.

Účelom skúšky je overenie možnosti úspešnej montáže rozpernej kotvy na stavbe pri zachovaní schopnosti plniť funkciu v tepelnoizolačnom systéme. V prípade schválenia tohto technického reportu bude skúška spôsobilosti montáže neoddeliteľnou súčasťou skúšky na získanie ETA pre tanierové rozperné kotvy určené na mechanické upevnenie ETICS. Renomovaní výrobcovia rozperných kotiev už toto overovanie realizujú, pretože táto požiadavka má svoju logiku a odstraňuje počet nefunkčne osadených rozperných kotiev.

Príprava podkladu

Hlavným predpokladom dostatočnej prídržnosti izolácie a tým aj výslednej stability je dobrý stav podkladu a súdržnosť jeho vrstiev. Ak sa pred samotným aplikovaním ETICS nezrealizuje jeho riadna diagnostika, stáva sa realizácia zateplenia veľmi riziková. Požiadavky na podkladovú vrstvu na aplikovanie vonkajšieho tepelnoizolačného kontaktného systému (ETICS) sa uvádzajú jednak v dokumentácii jednotlivých výrobcov ETICS a jednak v STN 73 2901: 2008 Zhotovenie vonkajších tepelnoizolačných systémov (ETICS).

Vhodnými podkladmi sú murované steny, betónové povrchy panelov, pevné a súdržné cementové, vápenno-cementové a polymércementové omietky, pórobetón a pod. Opravy nesúdržných podkladov sa realizujú s predstihom, aby mohlo dôjsť k dostatočnému vyzretiu opravovaných plôch (aspoň 14 dní). Odporúča sa priemerná súdržnosť podkladu najmenej 200 kPa s tým, že najmenšia jednotlivá prípustná hodnota musí byť aspoň 80 kPa. Podklad musí byť čistý, suchý, bez mastnôt a nečistôt a musí byť nosný - schopný udržať nalepené fasádne dosky pred kotvením.

Zásady vhodného podkladu a jeho ošetrenie:

• Vlhký podklad: Najskôr sa musí odstrániť príčina vlhkosti, zatepľuje sa až po vyschnutí muriva.
• Zaprášený, špinavý podklad: Je nutné mechanicky očistiť, omiesť, prípadne umyť tlakovou vodou.
• Zvetraný povrch: Je nutné mechanicky očistiť, obiť, prípadne odstrániť s použitím vhodnej technológie a následne vyrovnať vhodnou hmotou preukázateľne zabezpečujúcou súdržnosť podkladu.
• Mach, plesne, huby: Je nutné mechanicky očistiť a následne stenu ošetriť vhodným fungicídnym prípravkom.
• Vystupujúce časti: Nutné odstrániť ostré, vystupujúce časti malty, nesúdržné a odlupujúce sa vrstvy náteru a omietky.
• Zvyšky oddebňovacích prípravkov: Očistiť tlakovou vodou s pridaním detergentu.
• Savý podklad: Sa očistí a napenetruje vhodnou penetráciou.
• Trhliny: Neaktívne trhliny sa utesnia pružným tmelom, pri aktívnych trhlinách treba vyriešiť príčinu ich šírenia.
• Rovinnosť podkladu: Prípustná tolerancia nerovnosti podkladu je 20 mm na dĺžku 1 m pre lepené a kotvené systémy. Pri systémoch len lepených je prípustná nerovnosť podkladu max. 10 mm na dĺžke 1 m. Podklad sa nesmie vyrovnávať vrstvou tepelnej izolácie. Opravený podklad sa vždy ošetrí penetračným náterom.

Z hľadiska najvhodnejšieho technologického postupu stavebných prác by sa mala prípadná montáž okien, dverí a práce súvisiace s osadzovaním vonkajších otvorov realizovať ešte pred začiatkom zatepľovania. Rovnako tak to platí aj pre prvky vonkajšieho tienenia, prípadne konzoly na uchytenie ťažších konštrukcií. Parapetné dosky sa v ideálnom prípade osadzujú v priebehu zatepľovania.

Založenie prvého radu izolácie

Zatepľovací systém s použitím minerálnej vlny sa zakladá minimálne 30 cm nad úrovňou budúceho terénu. Je viacero spôsobov ako začať. Štandardne sa zakladá na zakladaciu lištu, ktorej šírka a pevnosť musia zodpovedať hrúbke použitého izolačného materiálu. Čoraz častejšie sa začína zakladať prvý rad na vyrovnanú soklovú izoláciu. Na izolovanie soklovej časti sa používajú nenasiakavé dosky, najčastejšie na báze extrudovaného polystyrénu.

Osadenie zakladacích líšt

• Osadí sa zakladacia lišta príslušnej šírky (podľa hrúbky izolácie) z ľahkých, alkalicky stálych kovov, prípadne PVC.
• Tieto sa kotvia skrutkami v min. počte 3 ks na 1 bm.
• Na zakladacie lišty sa aplikujú tesniace a dilatačné prvky.
• Vzájomné napojenie zakladajúcej lišty sa vykoná s medzerou 2 mm.
• Potrebné zaistenie rovnosti čela zakladajúcich líšt sa u nerovných podkladov dosiahne pomocou dištančných umelohmotných podložiek.
• Vzniknutý priestor medzi zakladajúcou lištou a stenou objektu sa vyplní nízko-rozťažnou PU penou, alebo tmelom tak, aby po montáži izolácie nevznikli dutiny a zabránilo sa vzniku „komínového efektu“, ktorý môže ochladzovať stenu.

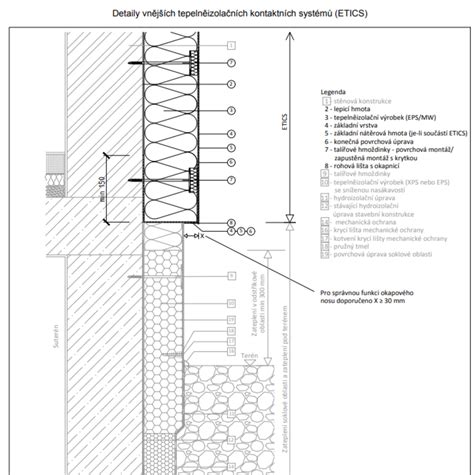

Založenie prvého radu na soklovej izolácii

Sú dva spôsoby založenia prvého radu minerálnej izolácie:

1. Hrúbka soklovej izolácie je totožná s hrúbkou minerálnej izolácie. V tomto prípade sa nepoužívajú okapové lišty, no spoj je potrebné 2x vystužiť.
2. Hrúbka soklovej izolácie je menšia ako hrúbka minerálnej izolácie, pričom odporúčame rozdiel 3-4 cm. V tomto prípade je však nutné použiť okapovú lištu, aby voda stekala od fasády.

Lepenie izolácie

Samotnému lepeniu izolácie predchádza jeden alebo dva kroky, v závislosti od typu dosky. Minerálne dosky sa musia pred aplikáciou lepiaceho materiálu skontrolovať, či je ich povrch dostatočne suchý a bez mechanického poškodenia. V prípadne potreby sa odstráni prach z dosky.

Penetráция izolácie a nanášanie lepiacej malty

V prípade produktu bez povrchovej úpravy je potrebné povrch dosky penetrovať tenkou vrstvou lepiacej malty. Ak je doska opatrená špeciálnou povrchovou úpravou (napr. SMARTwall S C1 alebo C2), penetrácia lepidlom na takomto povrchu nie je potrebná. V prípade dosiek SMARTwall C1 odporúčame špeciálnu povrchovú úpravu dosky smerovať do exteriéru. Penetrácia lepidlom sa robí v mieste nanášania lepidla po obvode dosky a na 1 až 3 terče v strede dosky.

Nanesenie lepiacej malty musí byť minimálne na 40% plochy dosky po jej zatlačení na stenu. V prípade rozmeru 400x1200mm postačí naniesť tenší rámik po obvode (cca. 6 cm po zatlačení na stenu). Pri izolantoch FKL s kolmou orientáciou vlákien sa lepiaca malta nanáša celoplošne, hrebeňovým hladidlom. Výška hrebeňa sa určí podľa nerovnosti podkladu. Lepiaca malta nesie zaťaženie celého kontaktného systému. Kotva musí vždy prechádzať cez lepiacu maltu, preto terče je nutné umiestniť na konkrétnom mieste. Čím väčšia plocha lepiacej malty, tým je celková stabilita zateplenia lepšia.

Zásady lepenia izolácie na stenu

• Nalepenie dosiek na stenu musí byť na tesno bez špár. Maximálna povolená špára je 4 mm a musí sa v celej hrúbke vyplniť izolantom. Aby nevznikol tepelný most, lepiaca malta sa nesmie dostať do špáry.
• Pri lepení dosiek musí vzniknúť „T“ spoj, nie krížový spoj dosiek „+“. Zvislé špáry musia byť od seba minimálne 100 mm.
• Dilatácie v stene musia byť dodržané, dosky ich nesmú prekrývať.
• Pokiaľ pri okne vychádza špára v úrovni parapetu alebo nadpražia a nie je možné vytvoriť z dosky „hokejku“ s výrezom minimálne 100 mm v horizontálnom a vertikálnom smere dosky, je možné otočiť dosku o 90°.
• Odrezky je možné použiť, len ak majú minimálnu šírku 150 mm. Takýto odrezok sa umiestni len do plochy, nie ku okraju otvorov alebo rohu budovy.
• Na rohoch sa musia rady dosiek preväzovať. Ideálne je striedať na rohu celú a polovičnú dosku.
• Pre zamedzenie vytvorenia tepelného mostu okolo okien a dverí prekryjeme rám minimálne 2 cm minerálnou izoláciou. V prípade zapusteného okna v ostení je potrebné použiť na zaizolovanie ostenia dosky FKD RS. Tieto sú zapustené vo fasádnej izolácii tak, že špára nie je priebežná kolmo od rámu okna po vonkajší povrch izolácie.
• Na konci dňa odporúčame prekrývať hornú hranu dosiek pred prípadným zatečením od dažďovej vody. V prípade hotovej výstužnej vrstvy na stene je nutné prekryť aspoň hrany izolácie v mieste parapetu, pokiaľ nie sú ešte osadené.

Pri lepení na takzvané terčíky sa vplyvom pôsobenia rozťažných síl a nepripevnenia okrajov tepelnoizolačných dosiek postupne uvoľňuje lepený spoj. Prejavuje sa to v podobe vydutín na vodorovnej ploche tepelnoizolačnej dosky - takzvaný vankúšový efekt. Ostatné požiadavky ako napríklad lepenie na väzbu, vyrezávanie rohov okolo stavebných otvorov tak, aby škára medzi jednotlivými tepelnoizolačnými doskami nelícovala s ostením, používanie prevažne celých tepelnoizolačných dosiek, nepoužívanie odrezkov izolácie so šírkou menšou ako 150 mm, lepenie bez škáry na zraz a podobne majú skôr vplyv na zamedzenie vzniku škodlivých trhlín, ktoré sa prenášajú do povrchových vrstiev, alebo na tvorbu tepelných mostov.

Kotvenie izolácie

Kotvenie systému sa vykonáva po kontrole rovinnosti, spravidla 1 až 3 dni po nalepení izolácie. Kotvenie odporúčame vykonať pomocou skrutkovacích rozperných kotiev s kovovým tŕňom. Kotvenie, druh rozperných kotiev, ich počet, poloha voči výstuži a rozmiestnenie v ploche ETICS, určuje projektová dokumentácia (toto štandardne platí pre budovy s výškou nad 8 m).

Maximálna doba vystavenia rozperných kotiev UV žiareniu nesmie byť prekročená. Táto doba predstavuje čas, počas ktorého kotvy nie sú zakryté ďalšími vrstvami systému. Presnú dobu vystavenia určuje výrobca kotiev. Dĺžka rozpernej kotvy sa všeobecne stanovuje jednoduchým výpočtom: minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii + zostávajúca omietka (v prípade rekonštrukcie) + lepiaca malta a hrúbka izolácie = potrebná dĺžka kotvy.

Aplikácia rozpernej kotvy

• Vŕtanie pre osadenie rozperných kotiev sa vykonáva kolmo na podklad.
• Priemer vrtáku sa stanovuje podľa druhu použitej rozpernej kotvy definovanej v projektovej dokumentácii.
• Do vysoko poréznych hmôt a hmôt s dutinami sa otvory vŕtajú bez príklepu!
• Hĺbka vrtu sa prevedie o 10 mm viac ako je predpísaná minimálna požadovaná hĺbka kotvenia v nosnej konštrukcii rozpernej kotvy.
• V prípade rozmiestnenia kotiev je nutné dodržiavať správne kotviace schémy pre daný rozmer izolácie.
• Minimálna vzdialenosť medzi rozpernými kotvami a od hrany steny sa odporúča 10 cm.
• Tanier osadenej rozpernej kotvy nesmie narúšať rovnosť základnej vrstvy.
• Zle osadená, poškodená alebo zdeformovaná rozperná kotva sa odstráni a nahradí sa novou. V prípade, ak nie je možné poškodenú alebo zdeformovanú rozperná kotvu odstrániť, upraví sa tak, aby nenarúšala rovinnosť povrchu ETICS.
• Prázdne miesto po rozperných kotvách sa vyplní izolačným materiálom - je neprípustné vypĺňať ho lepiacou maltou.

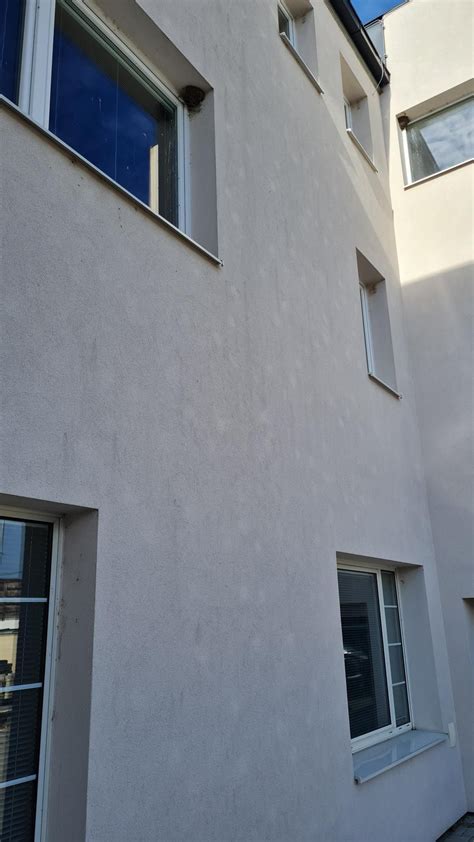

• Aby sa zabránilo vzniku panter efektu na fasáde, odporúčame zapustiť kotvy do izolantu a prekryť ich minerálnou tepelnoizolačnou zátkou. Pre správnu montáž zapustených kotiev je nevyhnutné používať aplikačný nástavec odporúčaný daným výrobcom kotiev. Frézovacie aplikačné nástavce neodporúčame pre použitie v minerálnej izolácii.

Problematika mechanického kotvenia plastovými rozpernými kotvami je široká. Predovšetkým si treba uvedomiť, že nie je podstatné iba to, ako rozperná kotva drží v podklade (v nosnej časti budovy), ale aj jej schopnosť pridržať izoláciu ETICS. Hodnoty odolnosti rozpernej kotvy proti vytrhnutiu z podkladu väčšinou oveľa prevyšujú hodnoty odolnosti proti pretiahnutiu, a to aj v prípade rozperných kotiev umiestnených v škárach medzi tepelnoizolačnými doskami, ako aj v ich ploche. Nie každú rozpernú kotvu možno použiť do akéhokoľvek materiálu. Napríklad do mäkkých materiálov (plynosilikát) možno použiť takmer výhradne len rozperné kotvy s aktiváciou rozperného tŕňa zaskrutkovaním do kotviaceho puzdra, či už je kotviaci tŕň z kovu, alebo plastu. Pri výbere rozperných kotiev sa musí rešpektovať, či je zamýšľaná rozperná kotva súčasťou daného tepelnoizolačného systému. V prípade tepelnoizolačných materiálov s vyššou objemovou hmotnosťou, ako je napríklad minerálna vlna, treba použiť rozperné kotvy s rozperným tŕňom z kovu.

Ani najlepšia rozperná kotva však sama osebe nezabezpečí dosiahnutie požadovaného výsledku. Veľkú rolu totiž zohráva ľudský faktor. Podľa požiadaviek ETAG 014 sa plastové rozperné kotvy musia nainštalovať v súlade s technickým osvedčením plastových rozperných kotiev, so špecifikáciami výrobcu, s výkresmi a s použitím odporúčaného náradia. Inštaláciu plastových rozperných kotiev musí realizovať vyškolený personál. Možno predpokladať, že vyškolený pracovník bude mať dostatočné informácie o náradí vhodnom pre jednotlivé typy materiálov a o ďalšom náradí potrebnom na osadenie rozperných kotiev. Rovnako možno predpokladať, že rozperné kotvy osadené odborným spôsobom nebudú predstavovať tepelný most a tým znižovať účinnosť zateplenia.

Chyby pri kotvení

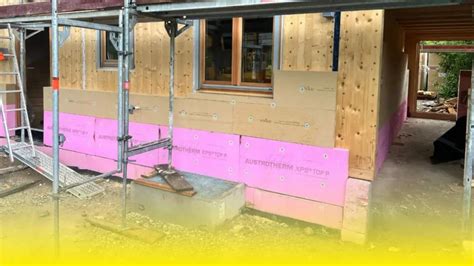

Najčastejšie poruchy ovplyvňujúce stabilitu ETICS vznikajú počas kotvenia rozpernej kotvy. Základnú chybu predstavuje nerealizovanie odborného výpočtu - návrhu kotvenia. S tým súvisí použitie rozperných kotiev, pri ktorých nie je známa hodnota odolnosti proti preťaženiu a často nie je známa ani sila, akou bude rozperná kotva držať v podkladovej konštrukcii, čiže hodnota odolnosti proti vytrhnutiu. Chybu predstavuje, samozrejme, aj použitie rozpernej kotvy, ktorá nie je určená na kotvenie do daného materiálu.

Ďalšie chyby potom vznikajú pri samotnom osadzovaní rozperných kotiev. Ide predovšetkým o spôsob vyvŕtania otvorov. Nevhodné je vŕtanie príklepom do materiálov s dutinami či mäkkých materiálov alebo vŕtanie do tvrdých materiálov opotrebovaným vrtákom, pričom opotrebením sa zmenšuje priemer vrtáka. Ďalšou chybou je napríklad aj nedostatočná hĺbka vrtu. Pri aktivácii rozperného tŕňa najmä natĺkaním sa často poškodí telo rozpernej kotvy alebo rozperného tŕňa, predovšetkým v prípade rozperných kotiev bez skúšky spoľahlivosti montáže. Pri natĺkaní rozperných kotiev môžu vznikať aj poruchy v tepelnoizolačnej vrstve.

Základná výstužná vrstva

Pokiaľ nie sú použité dosky s povrchovou úpravou je potrebných ich povrch napenetrovať. V prípade dosiek SMARTwall smerom do exteriéru stačí napenetrovať len miesta izolácie bez úpravy ako napríklad rohy budov, minerálne zátky, ostenia atď.

Vyhotovenie hlavnej výstužnej vrstvy

Najskôr sa armujú nárožia, hrany, ostenia a nadpražia objektu a určené plochy v projektovej dokumentácií. K tomu sa používajú špeciálne plastové profily s výstužnou sklotextilnou mriežkou. V miestach spojov rohových profilov musí byť tkanina riadne preložená min. 10 cm. V oblasti rohov okien a dverí sa vykonajú diagonálne výstuhy s plochou min. 20x30 cm, odporúča sa rozmer 25x50 cm. V styku okenného ostenia a nadpražia sa vykoná vystuženie pásmom armovacej sieťky v ostení (nadpraží) min. 15 cm od rohu na každú stranu. V prípade nedodržania odporúčaných postupov môže dôjsť ku vzniku trhlín v rohoch okolo okien. Trhliny spôsobia zatečenie vody do systému, čím sa degraduje funkčnosť systému.

Keď sú všetky detaily vystuženia okolo rohov a dilatácií dokončené, prechádza sa na zhotovenie hlavnej vrstvy. Na izolačné dosky sa ručne nanesie výstužná malta ozubeným hladítkom 10x10 mm, do ktorej sa vtlačí výstužná mriežka. Výstužná malta, ktorá vystúpi cez mriežku sa následne vyrovná a uhladí. Armovaciu mriežku sa odporúča ukladať smerom od hora dole s min. presahom v spojoch 10 cm. Presah 10 cm sa odporúča vykonať aj v miestach vystuženia a na rohoch objektu. Základná vrstva sa vykonáva v hrúbke 4-6 mm. Pokiaľ sa nedosiahne hrúbka 4 mm v jednom pracovnom kroku, odporúča sa vykonať ďalšiu vrstvu v priebehu 12-24 hodín už bez ďalšej výstužnej mriežky. Armovacia mriežka nesmie ležať na izolácii bez lepidla a musí byť uložená bez záhybov, z oboch strán musí byť krytá lepidlom. Štruktúra armovacej mriežky nesmie byť prekreslená na povrch armovacieho lepidla. Mriežka sa ukladá do tretiny výstužnej vrstvy, minimálne krytie mriežky musí byť 1 mm, v miestach preloženia 0,5 mm. Zvýšenie odolnosti ETICS proti mechanickému poškodeniu možno zabezpečiť dvojitým vystužením v základnej vrstve prípadne použitím pancierovej mriežky. Všetky napojenia ETICS na priľahlej konštrukcii sa vykonávajú tak, aby nedošlo k prieniku vody do systému a ku vzniku škodlivých trhlín.

Prevedenie finálnej povrchovej úpravy

Po technologickej prestávke spravidla 5-7 dní, kým vyzrie výstužná vyrovnávacia vrstva, sa plocha fasády prebrúsi, napenetruje a následne nanesie finálna tenkovrstvová omietka v hrúbke 1,5-3 mm. Pri jej aplikácii treba dodržiavať technologické postupy, ktoré odporúča dodávateľ omietky. Pri kontaktnom zateplení z minerálnej izolácie odporúčame použiť silikátovú, silikón-silikátovú alebo silikónovú omietku.

Bezpečné kotvenie ťažkých prvkov v ETICS bez tepelných mostov

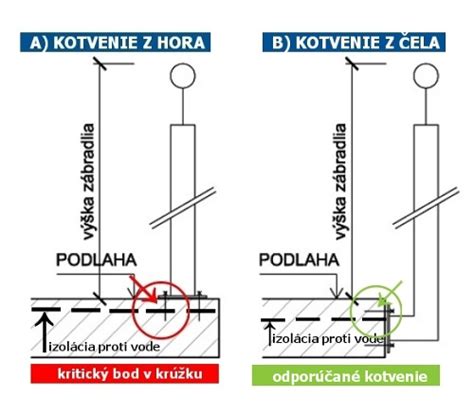

V modernej výstavbe sa čoraz častejšie stretávame s požiadavkou inštalovať ťažšie prvky (napr. zábradlia, žalúzie alebo konzoly pre klimatizáciu) na fasády s kontaktnými izolačnými systémami ETICS. Štandardné upevnenie priamo do izolácie nie je možné z dôvodu nedostatočnej nosnosti a upevnenie pomocou oceľových konzol, uhlových konzol a závitových tyčí, ktoré prechádzajú cez tepelnú izoláciu, je významným zdrojom bodových alebo lineárnych tepelných mostov.

Oceľové kotviace prvky majú v porovnaní s izolačnými materiálmi výrazne vyššiu tepelnú vodivosť. Z tohto dôvodu sa v súčasnej výstavbe čoraz častejšie používajú systémové riešenia, ktoré umožňujú prenášať zaťaženie na nosnú konštrukciu bez výrazného narušenia tepelnoizolačného plášťa budovy. Účinným riešením sú špeciálne nosné konzoly a bloky vyrobené z materiálov s nízkou tepelnou vodivosťou. Tieto prvky prenášajú zaťaženie cez tepelnú izoláciu na nosnú konštrukciu a zároveň minimalizujú alebo úplne eliminujú tepelné mosty.

Montážna nosná konzola LIFIX L

LIFIX L je montážna nosná konzola určená na upevňovanie ťažších prvkov na fasády ETICS. Je vyrobená z tvrdeného polyuretánu s hustotou 450 kg/m³, čo zaisťuje nízku tepelnú vodivosť 0,068 W/m.K a vysokú nosnosť. Produkt má certifikát európskeho technického posúdenia ETA, ktorý potvrdzuje jeho statické vlastnosti a súlad s EAD 040868-00-0404. Prvok má tvar L s dvoma montážnymi plochami - prednou a bočnou. Konzola je veľmi univerzálna.

Možnosti ukotvenia a nosnosť:

• Predmety je možné ukotviť k prvku LIFIX pomocou skrutky z nehrdzavejúcej ocele s priemerom 8 mm a dĺžkou 60 mm. Minimálna hĺbka ukotvenia je 40 mm. Otvory na ukotvenie je potrebné vopred vyvŕtať vrtákom s priemerom 5 mm bez príklepu.
• Ďalšou možnosťou je ukotvenie pomocou závrtných matíc M8/16/30 mm a metrických skrutiek M8. Použitie závrtných matíc zaisťuje rozoberateľný spoj, takže je možné pripevnený prvok demontovať a znovu pripevniť, čo sa hodí napr. pri renovácii okeníc.
• Konzola je testovaná pre prisadenú aj odsadenú montáž a pre rôzne spôsoby umiestnenia a počet skrutiek či závrtných matíc.
• Jedna konzola prenesie zaťaženie 1,7 kN až 9 kN v závislosti od smeru zaťaženia a veľkosti konzoly. Všeobecne je možné počítať s únosnosťou konzoly min. 100 kg.
• Konzola LIFIX L sa do nosnej konštrukcie kotví buď tromi závitovými tyčami na chemickú kotvu, alebo 3 ks rámových hmoždiniek. Pri kotvení je nutné zohľadniť typ podkladu. Počet a spôsob kotvenia musí zodpovedať statickému návrhu vykonaného autorizovanou osobou. V praxi sa voľba medzi typmi kotvenia riadi konkrétnymi statickými požiadavkami projektu a typom montovaných prvkov.

Kotviace prvky sú úplne skryté pod tepelnou izoláciou a nedochádza tak k tepelným mostom. Konzoly LIFIX sú vyrábané v dĺžkach 80-300 mm po 20 mm, podľa hrúbky tepelnej izolácie. Konzola LIFIX L predstavuje univerzálne riešenie pre vytvorenie nosného bodu v kontaktnom zatepľovacom systéme bez výrazného narušenia tepelnej izolácie.

Mechanické vlastnosti minerálnej vlny v ETICS

Mechanické vlastnosti, vrátane pevnosti v šmyku a modulu pružnosti v šmyku, bežne používanej minerálnej vlny (TR 10) s veľkou rezervou vyhovujú požiadavke na bezpečnosť a stabilitu systémov kontaktného zateplenia (ETICS) aj na výškových budovách. Na budovách s nižšou podlažnosťou je priestor aj pre zavedenie inovatívnych výrobkov z MW s TR 7,5 na zhotovenie ETICS. Tieto závery sa vzťahujú na veľké hrúbky minerálnej izolácie na úrovni 200 mm.

Potvrdili to skúšky v dvoch akreditovaných laboratóriách (TSÚS Bratislava a TZÚS Brno) a znalecký posudok Stavebnej fakulty Slovenskej technickej univerzity v Bratislave, ktoré si objednala Asociácia výrobcov minerálnych izolácií SR. Viac ako desať rokov sa pre kontaktné zateplenie budov (ETICS) používajú minerálne izolácie s pevnosťou v ťahu 10 kPa. S nárastom hrúbky aplikovanej tepelnej izolácie sa začínajú objavovať pochybnosti, či je táto hodnota postačujúca. Z našich skúseností vieme, že súčasne vyrábané výrobky sú bezpečné, dostatočne pevné a únosné. Reklamácie evidujeme predovšetkým kvôli nekvalitnej realizácii zateplenia, nie kvôli nedostatočným mechanickým vlastnostiam minerálnej vlny.

Výsledky skúšok a analýz

Technický skúšobný ústav stavebný TSÚS, n. o. testoval tzv. kritický reprezentant minerálnej izolácie, to znamená izoláciu s hrúbkou 200 mm s TR 10,5 až 11,6 kPa (t.j. výrobok s deklaráciou TR 10 kPa) v systéme ETICS. Tento výrobok predstavuje bežne používaný výrobok na slovenskom trhu, ktorý sa v systéme ETICS využíva už mnoho rokov, i keď v menších hrúbkach. Skúšky pretvorenia ETICS, ktoré navrhol TSÚS Bratislava preukázali, že systém je bezpečný, resp. že tieto dosky MW zabezpečia požadovanú stabilitu systému ETICS aj pri hrúbke 200 mm a to so značnou rezervou. Testované dosky MW mali nameranú hodnotu pevnosti v šmyku SS 5,6 až 6,1 kPa a modul pružnosti v šmyku Gm 220 až 260 kPa.

Technický a zkušební ústav stavební Praha, pobočka Brno, podrobil komplexnému testovaniu rôzne výrobky z minerálnej izolácie pre systém ETICS. Všetky výrobky mali hrúbku 200 mm s deklarovanou hodnotou TR 10 kPa. TZÚS Brno sa zameral na mechanické vlastnosti týchto izolácií pri zabudovaní do systému ETICS. Na základe všetkých zistených skutočností TZÚS navrhol minimálne požadované medzné hodnoty mechanických vlastností pre jednotlivé úrovne aplikácie systému ETICS, ako sú uvedené v tabuľke:

Pre väčšinu zatepľovaných stavieb na Slovensku (do 50 m výšky budovy) je možné bezpečne použiť minerálnu izoláciu s deklarovanou hodnotou TR 10 kPa, čo sú bežne vyrábané výrobky dostupné na slovenskom a zahraničnom trhu. Merania považujeme za vyčerpávajúce. Všetky výsledky potvrdili, že výrobky MW do 200 mm sú bezpečné. Nie je potrebné žiadne ďalšie overovanie na menších hrúbkach, pretože je všeobecne známe, že mechanické vlastnosti MW sa zmenšujúcou hrúbkou zlepšujú.
