Spoje Betónových Prefabrikovaných Panelov: Typy, Detaily a Aplikácie

Prefabrikované betónové výrobky sú kľúčovými stavebnými prvkami, ktoré sa vyrábajú mimo staveniska v kontrolovanom prostredí a následne sa prepravujú na stavenisko na inštaláciu. Tento proces zahŕňa odlievanie betónu do foriem, kde betón vytvrdzuje a získava pevnosť predtým, než sa prepraví na konečné miesto určenia. Medzi bežné prefabrikované betónové výrobky patria stenové panely, schody, steny a rúry.

Prefabrikovaný betón ponúka niekoľko výhod, vrátane zvýšenej kontroly kvality, rýchlejšej výstavby a znížených požiadaviek na prácu priamo na mieste. V modernej architektúre predstavujú betónové panely spojenie pevnosti, estetiky a nadčasového dizajnu, využívajú sa ako funkčný aj vizuálny prvok, ktorý zdôrazňuje čisté línie stavieb a dodáva im industriálny charakter.

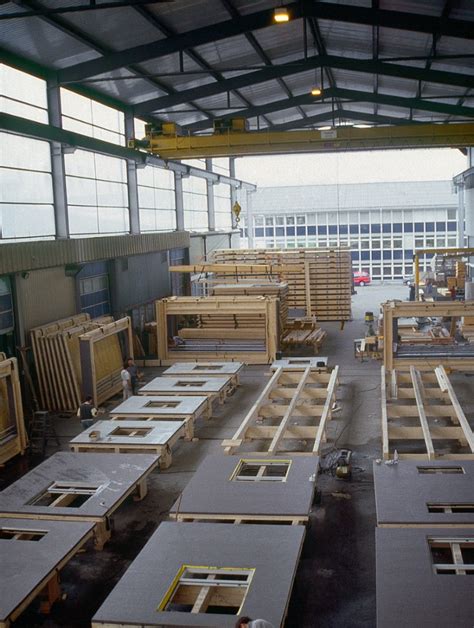

Definícia a Vlastnosti Prefabrikovaných Betónových Panelov

Prefabrikovaný betónový panel poskytuje jednopanelovú zostavu obkladu, ktorá je vyrobená jedným výrobcom v kontrolovanom prostredí. Naše prefabrikované výrobky sú navrhnuté tak, aby bolo možné rýchlo a jednoducho inštalovať vnútornú povrchovú stenu v budovách. Odolný betónový prefabrikát ponúka dobrú konštrukčnú podporu, ako aj reguláciu teploty a vlhkosti. Architektonické návrhy si môžu vybrať z neobmedzených farieb a textúr pre betónové prefabrikované obkladové panely. Inštalácia izolácie na prefabrikované betónové panely tiež znižuje stavebné náklady.

Betónové panely sú odolné voči poveternostným vplyvom, mrazu a vlhkosti, vďaka čomu sú vhodné pre exteriérové aj interiérové použitie. Uplatnenie nachádzajú v súkromných aj komerčných projektoch, od rodinných domov až po rozsiahle developerské realizácie. Prefabrikované betónové steny sa stávajú čoraz obľúbenejšie v stavebných projektoch na celom svete vďaka svojej sile, trvanlivosti a ľahkej inštalácii. Tieto panely sú vopred vyrobené v kontrolovanom prostredí, čo zabezpečuje vysokú kvalitu a konzistenciu.

Typické Spojenia Prefabrikovaných Betónových Prvkov

Jedným z najdôležitejších aspektov práce s prefabrikovanými panelmi je ich správne prepojenie. Pokiaľ ide o pripojenie prefabrikovaných betónových stenových panelov, existuje niekoľko metód, ktoré je potrebné zvážiť. Každá metóda má svoje výhody v závislosti od požiadaviek projektu a typu síl, ktoré musí spojenie vydržať. Výber správneho systému pripojenia je nevyhnutný na dosiahnutie rovnováhy medzi výkonom, bezpečnosťou a nákladovou efektívnosťou.

Prehľad Typov Spojení

Spájanie prefabrikovaných betónových prvkov zahŕňa rôzne techniky. Medzi typické zvárané spojky patria systémy nosník-lešenie, nosníky na stĺpy a nástenné spojovacie systémy.

• Mechanické pripojenie

  Mechanické spojenie zahŕňa spájanie prefabrikovaných panelov dohromady pomocou skrutiek, závitových tyčí, dosiek alebo iných spojovacích prvkov. Bežné typy mechanických spojov zahŕňajú šmykové spoje. Tieto spojenia poskytujú pevné a tuhé spojenie medzi panelmi, čo zaisťuje stabilitu a efektívny prenos zaťaženia.

• Injektované spoje

  Injektované spoje zahŕňajú vyplnenie medzier medzi panelmi maltou alebo betónom, čím sa vytvorí prakticky integrálne spojenie. Tento prístup zlepšuje prenos zaťaženia a poskytuje požiarny výkon. Zvyčajne sa používa s čapmi a tyčami odlievanými do kameňa namiesto injektovaných spojov, aby sa zvýšila jeho pevnosť.

• Zvárané spoje

  Zvárané spoje sa bežne používajú v priemyselnej konštrukcii prefabrikovaných betónových prefabrikátov a na prefabrikovaných panelových úžitkových budovách. Toto spojenie možno ľahko prispôsobiť meniacim sa podmienkam na stavenisku pre trvanlivosť a konštrukčnú účinnosť celej budovy. Spojenie je vo všeobecnosti vytvorené vložením voľnej oceľovej dosky medzi dve oceľové konštrukcie, ktoré sú zapustené do prefabrikovaného betónového panelu alebo na ne, a následným zvarením.

Dôležitosť a Kľúčové Detaily Pripojenia

Detaily pripojenia prefabrikovaných betónových stenových panelov sú kritické pre celkovú štrukturálnu integritu budovy. Dobre navrhnuté a prevedené detaily pripojenia sú rozhodujúce pre udržanie štrukturálnej stability budovy a zabraňujú rozdielnemu pohybu medzi doskami, čím sa znižuje riziko prasknutia, prevrátenia alebo zlyhania.

Prefabrikované cementové a betónové strechy a stenové panely sú vystavené rôznym zaťaženiam, vrátane zaťaženia vetrom, seizmických síl a gravitačného zaťaženia. Spojovacie detaily pomáhajú efektívne prenášať tieto zaťaženia medzi panelmi a základom, čím zabezpečujú celkovú stabilitu. Zároveň môžu detaily pripojenia ovplyvniť tvar, formu a estetiku budovy. Starostlivo vybrané a navrhnuté spojenia môžu znížiť viditeľné švy a zlepšiť štruktúru a architektonickú estetiku. Efektívne spojenia pomáhajú vytvárať dobre utesnenú konštrukciu, strechu a plášť budovy, čím sa znižujú úniky energie a zlepšuje sa izolácia.

Kľúčové detaily, ktoré je potrebné zvážiť počas výstavby a výrobného procesu:

• Výber materiálu: Vyberte materiály vhodné na spojenie konštrukčných prvkov, ako sú skrutky, rozperné skrutky, zváracie materiály atď. Uistite sa, že vybraný materiál má dostatočnú pevnosť a trvanlivosť, aby spĺňal konštrukčné požiadavky.
• Precízne spracovanie: Pri výrobe prefabrikovaných stenových panelov je potrebné zabezpečiť presné spracovanie systémov spojov, ako sú preplátované spoje a čapové spoje, aby ich bolo možné na stavbe presne zladiť a spojiť.
• Antikorózne opatrenia: Pri spojoch na voľnom priestranstve alebo vo vlhkom prostredí je potrebné vykonať protikorózne opatrenia, aby sa predišlo oslabeniu spojov v dôsledku korózie.
• Prenos zaťaženia: Zvážte, ako sa bude zaťaženie prenášať a zabezpečte, aby spoje boli schopné efektívne prenášať komponenty zaťaženia z jedného panelu na druhý, čím sa zabráni nerovnomernému namáhaniu.
• Energeticky úsporný dizajn: Zvážte tepelnú a zvukovú izoláciu v detailoch pripojenia, aby ste zlepšili celkový efekt úspory energie súvislej izolácie komponentov v stene.

Pri návrhu detailov pripojenia je potrebné zvážiť niekoľko faktorov, ako sú požiadavky na zaťaženie, klimatické podmienky, seizmické riziko a využitie budovy. Tesnenie a hydroizolácia sú zároveň kritickými krokmi na zabezpečenie dlhodobej funkčnosti prefabrikovaných betónových panelov a spojov stenových panelov.

Špecifické Spojovacie Systémy a Kvalita

V praxi sa využívajú rôzne špecifické spojovacie systémy pre prefabrikované betónové panely, ktoré sú navrhnuté pre rôzne konštrukčné potreby:

• Slučkový konektor: Je kritický produkt v súvislosti s prefabrikovanými betónovými stenami. Jednou z hlavných výhod slučkového konektora jednej hlavy je jeho jednoduchosť. Slučková konektorová skrinka zohráva dôležitú úlohu pri udržiavaní štrukturálnej integrity prefabrikovaných betónových stien.
• Stĺpková obuv (prefabrikované topánky): Je špeciálne navrhnutá tak, aby spájala vertikálne prvky, ako sú stĺpce k základom alebo iným prefabrikovaným panelom. Topánky stĺpcov poskytujú bezpečné, spoľahlivé a efektívne riešenie pre pripojenie stĺpcov v prefabrikovaných betónových štruktúrach.
• Prefabrikovaný konektor obsadený v kanálovom systéme: Je vysoko všestranná metóda pripojenia, ktorá sa používa pre vodorovné aj vertikálne prefabrikované betónové steny. Jednou z vynikajúcich funkcií tohto systému je jeho nastaviteľnosť.
• Vložka cievky a priamej slučky cievky: Tieto vložky sú dôležité komponenty v súvislosti s prefabrikovanými betónovými jednotkami, najmä v projektoch, ktoré vyžadujú zložité štrukturálne spojenia. Sú nevyhnutné na vytváranie bezpečných a dlhotrvajúcich spojení v zložitých prefabrikovaných štruktúrach.

Systémy pripojenia prechádzajú prísnymi procesmi riadenia kvality, aby sa zabezpečila ich výkon a trvanlivosť. To zahŕňa testovanie na kapacitu zaťaženia, odolnosť proti korózii a štrukturálnu integritu. Výrobky sú navrhnuté v súlade s medzinárodnými stavebnými normami vrátane AS/NZS 3760 a ďalších relevantných usmernení. Výber vysoko kvalitných a kompatibilných systémov pripojenia je rozhodujúci pre zabezpečenie úspechu stavebných projektov.

Prispôsobenie a Inštalácia

Každý stavebný projekt je jedinečný a požiadavky na systémy pripojenia prefabrikovaných betónových stenových panelov sa môžu veľmi líšiť. Úzka spolupráca s inžiniermi a architektmi pri vývoji vlastných systémov pripojenia, ktoré spĺňajú konkrétne potreby projektu, je bežnou praxou. Prispôsobenie systémov pripojenia môže ponúknuť významné výhody, pokiaľ ide o výkon, efektívnosť a nákladovú efektívnosť.

Dokonca aj najlepšie systémy pripojenia vyžadujú správnu inštaláciu a údržbu, aby sa zabezpečil ich dlhodobý výkon. Nesprávna inštalácia môže viesť k nesprávnemu vyrovnaniu, štrukturálnym slabostiam a dokonca k možným zlyhaniam. Pri inštalácii systémov pripojenia vždy dodržiavajte pokyny výrobcu. Počas inštalácie je dôležité zabezpečiť, aby boli všetky panely a konektory správne zarovnané. Vykonávajte rutinné kontroly systémov pripojenia, najmä v oblastiach vystavených vlhkosti, extrémnym teplotám alebo vysokým zaťaženiam.

Vďaka neustálemu výskumu a inováciám naprieč mnohými projektmi sa v stavebníctve neustále hľadajú pevnejšie, flexibilnejšie a efektívnejšie prefabrikované betónové výrobky a spojovacie riešenia. Tieto snahy pomáhajú posunúť stavebný priemysel udržateľnejším, trvácnejším a kreatívnejším smerom.

Cestné Panely: Flexibilné Riešenie pre Komunikácie

Betónové cestné panely a polovegetačné tvárnice sú ideálne pre výstavbu stálych alebo dočasných cestných komunikácií a zelených parkovísk. Sú vyrobené z kvalitného betónu, čo zaisťuje ich vysokú odolnosť a trvanlivosť. Železobetónové cestné panely sú voľbou číslo jedna pre developerov a stavebné spoločnosti pri plánovaní prístupových ciest na stavenisko, logistických areálov alebo dočasných odstavných plôch pre ťažkú mechanizáciu. Nesprávne zvolené riešenie často vedie k zapadnutým strojom, zničenému terénu a drahým prestojom.

Betónové prefabrikáty určené na komunikácie eliminujú takzvané „mokré procesy“ na stavbe. Ich hlavnou výhodou je, že okamžite po správnom uložení na pripravené podložie dokážu prenášať vysoké dopravné zaťaženie. Pre B2B sektor to znamená obrovskú úsporu času a financií. Vďaka svojej robustnosti zabezpečujú plynulý prejazd plne naložených domiešavačov, autožeriavov či kamiónov bez ohľadu na aktuálne počasie. Tieto panely ponúkajú jednoduché a demontovateľné zostavenie pojazdných plôch, sú vhodné pre situácie, kedy je potrebné rýchlo zriadiť dočasnú infraštruktúru.

Rozmery a Špecifikácia Cestných Panelov

Aby komunikácia vydržala predpísanú záťaž, musí mať panel správne proporcie a zloženie. Cestné panely sú ploché železobetónové prvky obdĺžnikového formátu s rôznymi rozmermi a parametrami. Rozmery a hmotnosť cestných panelov sa líšia podľa typu a použitia, ale základné rozmery sú v dĺžke 3000 mm a šírke 1000, 1500 a 2000 mm. Hrúbka cestného panelu je dôležitým parametrom, ktorý určuje jeho nosnosť. Bežne sa vyrábajú vo výškach 150, 180 a 220 mm.

Typické parametre cestných panelov:

Kvalita cestného panelu nestojí len na jeho hrúbke, ale predovšetkým na použitom materiáli. Na výrobu sa používa certifikovaný vysokopevnostný betón triedy C30/37, ktorý garantuje maximálnu odolnosť a mrazuvzdornosť. Tento materiál je zárukou, že povrch odolá nielen mechanickému opotrebeniu, ale aj náročným poveternostným vplyvom. Rovnako dôležitá je výstuž, ktorá chráni panel pred zlomením pri ohybovom namáhaní. Panely sa armujú Kari sieťou s parametrami 150 × 150 × 6 mm, ktorá dodáva prefabrikátu potrebnú štrukturálnu integritu pri prenose kolesových tlakov do podložia.

Technologický Postup Montáže Cestných Panelov

Mnohí si myslia, že cestný panel stačí jednoducho „zložiť do blata“, opak je však pravdou. Železobetónový panel neslúži ako samonosný most - je to kryt, ktorý prenáša extrémne dopravné zaťaženie na podložie. Ak pod 200 mm hrubým betónom vznikne dutina, pod tlakom naloženého domiešavača môže prasknúť. Aby panely slúžili roky, je nevyhnutné dodržať technologický postup:

1. Odhumusovanie (Skrývka ornice): Odstránenie vrchnej, organickej vrstvy pôdy v celej šírke plánovanej komunikácie až na únosnú vrstvu podložia.
2. Príprava a zhutnenie pláne: Odkrytú zemnú pláň je potrebné výškovo vyrovnať a dôkladne zhutniť (valcovaním alebo ťažkou vibračnou doskou).
3. Položenie separačnej geotextílie: Aby sa zabránilo premiešavaniu podkladového štrkového lôžka s hlineným podložím (najmä po dažďoch), odporúča sa na zhutnenú pláň natiahnuť separačnú geotextíliu.
4. Vytvorenie a urovnanie štrkového lôžka: Na pláň sa navezie podkladová vrstva - najčastejšie štrkodrvina (makadam) vo vrstve minimálne 100 až 150 mm. Lôžko musí byť dokonale rovinaté a zhutnené.
5. Samotná montáž (Ukladanie panelov): Montáž prebieha pomocou autožeriavu. Panel sa zavesí za zaliate manipulačné úchyty a spustí na lôžko. Panely sa nesmú ukladať "natvrdo" na doraz. Nechajte medzi nimi dilatačnú škáru minimálne 10 až 15 mm, aby ste zabránili odštiepavaniu hrán pri mikropohyboch.
6. Škárovanie a fixácia: Vzniknuté medzery sa na záver vyplnia jemným drveným kamenivom alebo pieskom, čo zabezpečí pevnú väzbu celej plochy.

Nové vs. Použité Cestné Panely

Trh je plný ponúk na bazárové panely. Hoci je ich obstarávacia cena nižšia, pre firmy nesú skryté riziko. Použité panely majú často narušenú štruktúru, skryté mikrotrhliny z predchádzajúceho zlého uloženia alebo skorodovanú výstuž. Pri investícii do nových panelov priamo od výrobcu získavate garanciu únosnosti, presné rozmery a dlhú životnosť s možnosťou ich následného opakovaného použitia na iných projektoch. Panely sa ľahko montujú a v prípade potreby aj demontujú, čo umožňuje ich opakované použitie.

Finančné výhody cestných panelov prichádzajú aj z možnosti opakovaného použitia, ak je to potrebné. Táto udržateľnosť prináša ekonomické prínosy a zvýšenú hodnotu investície. Životnosť cestných panelov je navrhnutá s predpokladom päťročnej životnosti, avšak pri správnej starostlivosti môžu vydržať dlhšie. Dôležitým faktorom je tiež cena, ktorá sa môže líšiť v závislosti od výrobcu, materiálu a rozmerov. Rozhodujúci faktor by mal byť kompromis medzi kvalitou a cenou, v súlade so smernicami a zákonmi zaručujúcimi bezpečnosť, trvanlivosť a ekologický prístup.

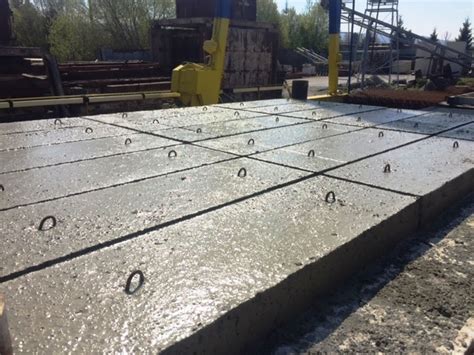

Mostové Panely: Premostenie Prekážok

Betónové mostové panely sú špeciálne zosilnené prefabrikované dielce určené na premostenie potokov, priekop alebo na vytvorenie pevných prejazdov v náročnom teréne. Sú ideálnym riešením všade tam, kde potrebujete spoľahlivé a trvalé premostenie. Hlavný rozdiel oproti cestným panelom je v ich armovaní (výstuži). Zatiaľ čo cestný panel je určený na spevnenie plochy, kde celou svojou váhou leží na pripravenom podloží, mostové panely sú navrhnuté tak, aby zvládli zaťaženie bežnou osobnou dopravou, ale aj ťažkou technikou, ako sú nákladné autá či poľnohospodárske stroje.

Presná nosnosť mostového panelu závisí od dĺžky rozpätia a hrúbky panelu, pričom cena sa stanovuje individuálne podľa náročnosti projektu. Pri premostení vodných tokov ide spravidla o vodnú stavbu. Pri menších premosteniach na súkromných pozemkoch často postačuje ohlásenie drobnej stavby, avšak pri trvalých riešeniach alebo zásahoch do toku môže úrad vyžadovať stavebné povolenie a vyjadrenie správcu toku.

Základom pre inštaláciu mostových panelov je vytvorenie stabilných oporných bodov na oboch stranách premostenia. Tie môžu tvoriť betónové pätky, základy zo strateného debnenia alebo betónové kocky, ktoré sú ako podpera ideálne. Vďaka použitiu vysokokvalitného certifikovaného betónu a masívnej oceľovej výstuže je životnosť týchto panelov 50 až 80 rokov. Dopravu je potrebné zabezpečiť nákladnými autami a vzhľadom na vysokú hmotnosť panelov je potrebné mať na mieste zabezpečenú techniku na vykládku (žeriav alebo silný bager).

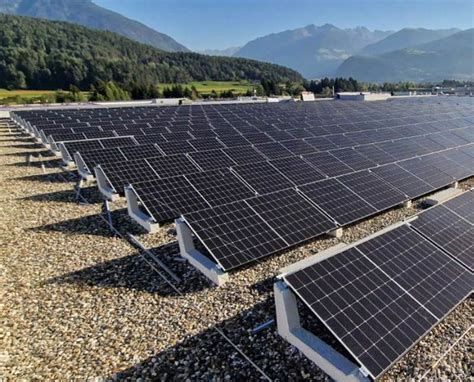

Betónové Bloky pre Fotovoltaické Panely

Betónové bloky sú prefabrikované prvky, ktoré sa používajú na uchytenie a stabilizáciu fotovoltaických panelov na strechách s nízkym sklonom. Bloky sa vyrábajú z vibrolisovaného betónu a sú navrhnuté tak, aby odolávali náročným poveternostným podmienkam. Jednoradový systém je označenie pre inštaláciu panelov, kde jednotlivé rady na seba nenadväzujú. To umožňuje ich posúvanie podľa tvaru plochy alebo strechy, čo poskytuje flexibilitu v usporiadaní.

Ide o ideálne riešenie pre ploché strechy, strechy s miernym sklonom a terasy. Výhodou tohto riešenia je rýchla inštalácia bez potreby vŕtania a narušovania povrchu strechy, čo minimalizuje zásahy do jej integrity. Na manipuláciu s blokmi nie je potrebné ťažké stroje, väčšinou postačí 1 - 2 osoby, čo zjednodušuje a zrýchľuje proces inštalácie. Bloky sa umiestňujú na strešnú krytinu v požadovanej rozteči. Ak požadujete iný sklon blokov, ako je uvedený v ponuke, je možné kontaktovať výrobcu pre atypické riešenie.
