Betonárska výstuž: Základ pevnosti a odolnosti moderných stavieb

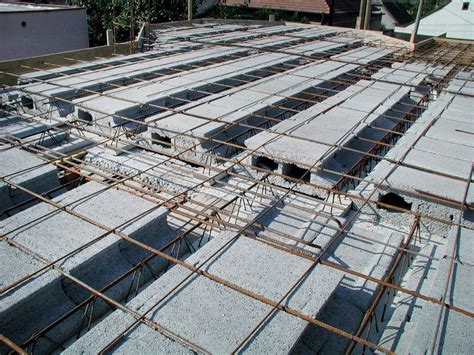

Betonárska oceľ, známa aj ako armatúra, je neoddeliteľnou súčasťou moderného stavebníctva. Železobetón, ktorý je výsledkom spojenia betónu a oceľovej výstuže, nachádzame takmer všade okolo nás. Betonárska oceľová výstuž je v betónových skeletoch veľmi dôležitá. Bez nej by betónové konštrukcie stratili svoju pevnosť, pružnosť a celkovú stabilitu, čím by bola ohrozená samotná podstata stavieb. Betón má vysokú pevnosť v tlaku, ale v ťahu je jeho odolnosť minimálna. Bez výstuže by sa pri ohybe rýchlo praskal. Oceľová výstuž tento problém rieši - preberá ťahové napätia, rozkladá sily a spolu s betónom vytvára trvácny celok. Vďaka železobetónu vznikajú mosty s veľkými rozpätím, pevné stropy aj základové dosky, ktoré bez problémov unesú celé budovy.

Ďalšou výhodou je, že betón aj oceľ majú podobnú teplotnú rozťažnosť, a preto pri zmenách počasia pracujú spoločne, bez nadmerného namáhania spojov. Výstuž tak nielen zaisťuje stabilitu, ale aj predlžuje životnosť celej stavby. Správne navrhnutý a zrealizovaný železobetón vydrží desiatky rokov bez väčších opráv a odolá extrémnym podmienkam - od mrazov až po letné horúčavy.

História a vývoj betonárskej ocele

Od začiatku stavania železobetónových konštrukcií sa používalo viac druhov výstuží i betonárskej ocele. Od 30-tych do 50-tych rokov minulého storočia bol bežný roxor so štvorlístkovým prierezom a priečnymi rebrami. Na ich životnosť má vplyv aj to, aký typ konštrukcie sa použil a hĺbka jeho uloženia pod povrchom.

Výroba a spracovanie betonárskej ocele

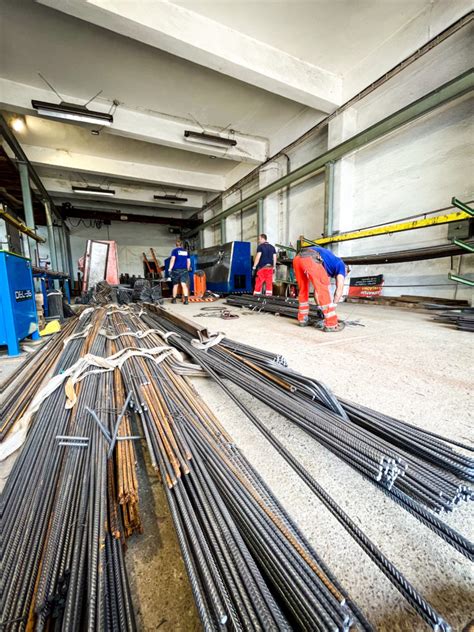

Betonárska oceľ sa na stavbu dodáva podľa špecifických objednávok, predovšetkým v závislosti od požadovaných priemerov. Oceľové drôty sa na požadovanú dĺžku strihajú a rovnajú v elektrických zrovnávačkách. Oceľ nastrihaná na potrebnú dĺžku sa na elektrickej ohýbačke ohne presne podľa výkresu do žiadaného tvaru. Pri ohýbaní musia byť prúty upevnené, aby nikoho neohrozili. To všetko je nutné realizovať na bezpečnom mieste, aby neboli ohrození pracovníci. K samotnej fixácií výstuže sa používa mäkký viazací drôt, ktorý sa upevňuje v miestach kríženia. Namiesto viazania môžeme výstuž spojiť aj zváraním, čo ale nie je nosný spoj.

Typy betonárskej ocele a ich výroba

Betonárska oceľ je označenie zväčša kruhových tyčí z ocele, ktoré sa vkladajú do betónu. Delí sa do dvoch základných skupín:

• Ocele kruhového prierezu s priečnymi rebrami alebo vtiskami na povrchu.
• Predpínacia výstuž, ktorá sa do konštrukcií ukladá v predpätom stave.

Problematika zvárania betonárskej ocele sa týka predovšetkým ocelí s rebrami a súvisí so súčasnými trendmi ich výroby. Existujú tri hlavné spôsoby výroby:

Valcovaním za tepla s následným riadeným ochladzovaním

Po valcovaní prechádza tyč špeciálnym chladiacim zariadením, ktoré spôsobuje zakalenie povrchu. Výsledkom je oceľ s húževnatým jadrom a zakalenou martenzitickou povrchovou vrstvou. Táto oceľ má spravidla dve rady priečnych rebier, vyrába sa v priemeroch od 8 do 40 mm a dodáva sa prevažne v tyčiach s deklarovanou vyššou plasticitou (duktilita B alebo C).

Valcovaním za tepla s následným naťahovaním za studena

Oceľ s rebrami sa navinie na svitek, po vychladnutí sa dodatočne naťahuje o cca 4-5 %. Naťahovanie za studena vedie k spevneniu ocele s miernou stratou plasticity. Táto oceľ má spravidla štyri rady priečnych rebier, vyrába sa v priemeroch od 6 do 16 mm a dodáva sa vo svitkoch s deklarovanou vyššou ťažnosťou (zvyčajne s duktilitou B, výnimočne C).

Valcovaním za studena

Za tepla valcovaná hladká oceľ sa za studena preťahuje cez prievlak, ktorý spôsobuje redukciu prierezu a zároveň vytvorenie rebier na povrchu. Týmto procesom dochádza k spevneniu ocele so stratou plasticity. Táto oceľ má spravidla tri rady priečnych rebier, vyrába sa v priemeroch od 4 do 14 mm a dodáva sa vo svitkoch alebo v tyčiach s deklarovanou normálnou ťažnosťou (zvyčajne s duktilitou A, prípadne B). Často sa využíva na výrobu zváraných sietí a priestorových nosníkov.

Označenie a triedy betonárskej ocele

Betonárska oceľ sa nevyrába len v jednom univerzálnom prevedení. Podľa slovenskej normy STN 42 0139 sa rozlišuje viacero tried podľa ťažnosti, teda schopnosti materiálu odolávať ohybu a deformáciám. Práve táto vlastnosť určuje, či sa oceľ hodí skôr do plošných konštrukcií, do nosných vencov alebo do špeciálnych prvkov s vysokými nárokmi na pružnosť a pevnosť. Ťažnosť môžeme definovať ako schopnosť materiálu byť plasticky, čo znamená, že nevznikajú trhliny a materiál ostane roztiahnutý.

Typy betonárskej výstuže

Tyčová výstuž

Klasické rebrované prúty s priemerom 6 až 32 mm, najčastejšie v triede B500B. Používajú sa do základov, vencov aj nosných konštrukcií a tvoria „kostru“ väčšiny železobetónových prvkov.

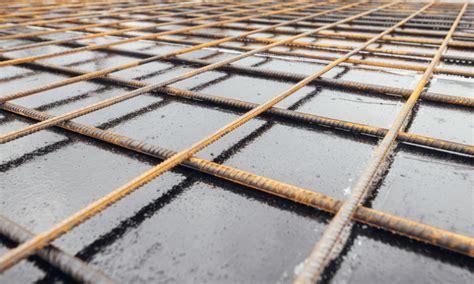

KARI siete

Zvárané siete z oceľových drôtov, najčastejšie B500A. Ideálne pre podlahové dosky, potery alebo základové dosky, kde rozkladajú zaťaženie a bránia vzniku prasklín. KARI siete sú obľúbeným typom betonárskej výstuže, pretože urýchľujú prácu a zaisťujú rovnomernú pevnosť konštrukcie. Namiesto viazania jednotlivých prútov sa používa hotová zváraná sieť, ktorú stačí položiť na podklad. Najčastejšie nachádzajú využitie v základových doskách, podlahách, poteroch a stropoch, kde pomáhajú prenášať zaťaženie a zabraňujú vzniku prasklín. Vyrábajú sa v rôznych veľkostiach ôk a priemeroch drôtov, takže možno zvoliť variant pre ľahké aj náročnejšie konštrukcie.

Strmene

Uzavreté obdĺžnikové či štvorcové prvky, ktoré zaisťujú správne držanie pozdĺžnych prútov. Prenášajú šmykové napätia a bránia rozovretiu konštrukcie, napríklad v pilieroch a stĺpoch. Nepodceňujte strmene. Tieto nenápadné prvky prenášajú šmykové napätia a držia pozdĺžne tyče pohromade, takže práve vďaka nim vydržia stropy, vence či základy zaťaženie bez prasklín.

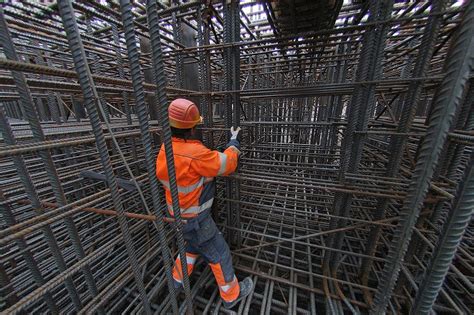

Rámová výstuž

Hotové armokoše zložené z tyčí a strmeňov. Používajú sa tam, kde je potrebný pevný a presne pripravený základ - napríklad do monolitických základov, nosníkov alebo stĺpov - a šetria čas na stavbe.

Normy a predpisy pre betonársku oceľ

V roku 2005 bol vydaný európsky štandard EN 10 080 „Ocel pre výstuž do betónu - Zváriteľná betónová oceľ - Všeobecne“, ktorý stanovuje všeobecné požiadavky a definície pre prevádzkové charakteristiky zváriteľnej betonárskej ocele. Pre predpínaciu výstuž existuje predbežný štandard prEN 10 138, časť 1 „Ocele pre predpínanie betónu - Časť 1: Všeobecné požiadavky“.

Zváranie betonárskej ocele

V roku 2006 bol vydaný súbor noriem EN ISO 17660 „Zváranie - Zváranie betonárskej ocele“, ktorý dopĺňa požiadavky na zváranie betonárskej výstuže uvedené v Eurokóde 2. Tieto normy sa zameriavajú na:

• Zváranie nosných a nenosných spojov zo zvárateľnej betonárskej ocele a korozivzdornej betonárskej ocele.
• Spoje medzi betónárskou oceľou navzájom, ako aj s inými oceľovými súčasťami.

Normy sa nevzťahujú na výrobu zváraných sietí a priestorových nosníkov na mnohobodových strojoch pre bodové a výstupkové zváranie.

Normy EN ISO 17660 predpisujú metódy zvárania, ktoré je možné použiť:

• Spoj preplátovaním: Jeden z najčastejšie využívaných spôsobov, najmä na montážach.
• Spoj s príložkami: Môže byť prevedený jednostrannými alebo obojstrannými zvarmi s dodržaním predpísanej dĺžky príložiek a veľkosti svaru.
• Tupý spoj: Ďalší spôsob zvárania betónárskej výstuže.
• Krížový spoj: Spôsob zvárania krížiacich sa tyčí, ktorý môže byť obojstranný alebo jednostranný. Pri nosných krížových spojoch je na výkresovej dokumentácii stanovený tzv. "faktor zvaru". Pri zváraní krížovými spojmi by priemer krížiacich sa tyčí mal spĺňať podmienku dmin / dmax ≥ 0,4.
• Svarové spoje betónárskej ocele s inými oceľovými súčasťami.

Druhá časť článku sa venuje procesnému prístupu k zváraniu, požiadavkám na kvalifikáciu zváračského personálu, postupom zvárania a výrobným skúškam zvarov.

Správne použitie betonárskej výstuže a dôležitosť projektovej dokumentácie

Pri betónovaní je nevyhnutné dodržiavať stanovenú výstuž uvedenú v projektovej dokumentácii. Tá môže byť definovaná všeobecne, napríklad ako kari siete s konkrétnymi rozmermi ôk a hrúbkou drôtu, alebo špecificky s presnými rozmermi a požiadavkami na presah. V takomto prípade viete, že máte použiť jednu kari sieť a pri skladaní sietí vedľa seba má byť presah 30cm. Toto je slovný popis, z ktorého je všetko jasné, ale popis môže byť aj náročnejší, ba dokonca, niekedy sa vypracovávajú armovacie výkresy. Tie úplne detailne popíšu všetku výstuž. Každá stavba je jedinečná a len ten, kto ju navrhuje, môže poznať všetky detaily. Nezainteresovaný statik by mohol považovať navrhnutie výstuže prehnane naddimenzované alebo naopak. Ale statik vie, či sa do budúcna neplánuje dostavba ďalšieho podlažia, prípadne iné zmeny.

Správne použitie betonárskej výstuže rozhoduje o životnosti celej stavby. Nestačí len vložiť prúty do betónu - kľúčové je riadiť sa projektovou dokumentáciou a statickým výpočtom, ktoré určujú množstvo aj rozmiestnenie ocele. Rovnako dôležité je dodržať minimálne krytie betónu, pretože práve vrstva betónu chráni výstuž pred vlhkosťou a koróziou. Pri betónovaní je nevyhnutné používať vibrátor, aby bola armatúra dokonale obalená betónom, čo zaisťuje jej plnú funkčnosť.

Je dôležité používať iba kvalitný materiál. Dbajte na dostatočné prekrytie armatúry, dostatočnú vzdialenosť armatúry od debnenia či terénu. Armatúra, ktorá vychádza z betónu je nanič. Trvajte na tom, aby sa pri betónovaní použil vibrátor, lebo len armatúra, ktorá je dokonale obalená betónom má zmysel. Nepodceňujte preto armatúry a betóny.

Betónové dištančné prvky - kľúč k správnemu krytiu výstuže

Betónové dištančné prvky sa zvyčajne vyrábajú z vláknocementu alebo vibroliateho betónu. Používajú sa na vymedzenie hrúbky stien pri debnení, na ochranu spínacích tyčí pri betonáži a uzatvorenie prestupov pri vodostavebnom alebo pohľadovom betóne. Krycia vrstva výstuže je vzdialenosť vonkajšieho povrchu nosnej výstuže od najbližšieho povrchu betónu, slúži ako protipožiarna ochrana výstuže a chráni ju pred koróziou. Sú známe aj pod názvom betónové hady. Zabezpečujú požadovanú výšku krytia pri základových a stropných doskách. Výstuž nikdy nesmie ležať priamo na zemi - používajú sa dištančné podložky, ktoré zabezpečia správnu polohu prútov v konštrukcii.

Typy dištančných líšt a podložiek

Čo sa týka tvaru a prierezu betónových dištančných líšt, existujú vo viacerých variantoch. Nájdete ich ako rovné pásy, zvlnené esíčka alebo zalomené lišty. Prierez dištančnej lišty môže byť v tvare trojuholníka, kruhu, štvorca alebo aj v podobe I-profilu. Pri trojhrannej a štvorhrannej lište sa pri každom otočení zachová požadovaná krycia vrstva. Pri výbere vhodného profilu lišty treba brať do úvahy, aké máme požiadavky na železobetónovú konštrukciu. Ak ide o pohľadový betón, treba voliť prvky, ktoré po oddebnení nezanechajú žiadne stopy na povrchu. Niektoré dištančné lišty dopĺňa výrobca drôtom, čo umožňuje lepšie pripevnenie dištančného prvku k výstuži a zabezpečenie požadovanej krycej vrstvy. Rozličné tvary dištančných pásov s kombináciou betónu, z ktorého sú vyrobené, zaisťujú vysokú únosnosť a stabilitu, preto sa tieto lišty najčastejšie používajú pri vyššej hmotnosti výstuže. Pred betonážou sa kladú na zhutnený štrkový podklad alebo na podkladový betón.

V tejto sekcii dištančných prvkov rozlišujeme dva typy podložiek. Betónová podložka bez drôtu a betónová podložka s drôtom.

Dištančná podložka bez drôtu

Používa sa pod vodorovnú výstuž na vymedzenie spodnej výšky krycej vrstvy. Vďaka jej nepravidelnému tvaru - pri otočení prvku - umožňuje viacero variantov výšky krytia. Podložka je vyrobená z odolného materiálu - vláknocementu, ktorý obsahuje nehorľavú látku. To znamená, že ani pri veľkých teplotných rozdieloch nedochádza k deformácii dištančného prvku. Kladú sa na spevnený podklad vo vzdialenostiach v závislosti od maximálneho priehybu výstuže pri maximálnom zaťažení. Býva to približne 2 - 4 ks/m2.

Dištančná podložka s drôtom

Má rovnaké charakteristické vlastnosti ako podložka bez drôtu. Rozdiel však je, že tento prvok je možné použiť nielen pod vodorovnú výstuž, ale aj na zvislú výstuž na zabezpečenie požadovanej krycej vrstvy stien a stĺpov. Podložka je vyrobená z vláknocementu a vďaka tomu je vhodná na použitie pri vodotesných a plynotesných stavbách. Drôtik, ktorý je súčasťou podložky, sa používa na pripevnenie dištančného prvku k výstuži a fixuje sa na mieste prekríženia. Pripevňuje sa k výstuži tak, aby sa výstuž opierala o priehlbinu v podložke. Na zabezpečenie krycej vrstvy na stenách a stĺpoch sa používa dištančná podložka s drôtom.

Betónové dištančné rúrky a zátky

Táto rúrka sa používa na vymedzenie hrúbky betónovej steny pri betonáži. Nezabezpečuje však iba správnu hrúbku steny, ale slúži aj na ochranu oceľových spínacích tyčí, ktoré sú súčasťou systémového stenového debnenia. Je vyrobená z vláknocementu, vďaka čomu má materiálové vlastnosti rovnaké ako konštrukčný betón. Preto sa zvyčajne využíva pri vodostavebnom betóne, napríklad pri čističkách odpadových vôd, bielych vaniach alebo vodných nádržiach. Používa sa tak, že betónovú rúrku požadovanej dĺžky nasunieme na spínaciu tyč (slang. šupu), ktorá spája stenové dielce. Kvôli lepšej priľnavosti a ochrane preglejky stenového debnenia sa na oba konce rúrky nasunú kónusy, prípadne zátky. Pred betonážou treba zvážiť, ktorý variant použijeme - či ide o pohľadovú betónovú stenu, alebo obyčajnú. Pri betonáži musíme dbať na kvalitné zavibrovanie čerstvého betónu, tak aby bola rúrka celá obalená betónom.

Podľa tvaru a účelu rozlišujeme dva druhy betónových zátok. Prvá je v tvare obyčajného valca. Táto betónová zátka slúži na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu. Je vyrobená z vláknocementu a tým spĺňa požiadavky kladené na vodostavebný betón. Rovnako sa používa aj pri plynotesných betónových konštrukciách s prihliadnutím na protipožiarne štandardy. Druhý typ zátky je kónusová zátka, zvaná aj pohľadová kónusová zátka. Používa sa na utesnenie dištančnej rúrky v prípade, že chceme, aby bola stena alebo iná betónová konštrukcia pohľadová. Je vyrobená z vláknocementu, jej hlavným účelom je zabezpečiť pohľadovosť betónu a v kombinácii s obyčajnou betónovou zátkou sa používa aj pri vodotesných konštrukciách. Manipulácia s týmito zátkami je rovnaká ako s predchádzajúcimi zátkami. Po betonáži sa odstránia kónusy na oboch stranách rúrok.

Výhody a nevýhody betónových dištančných prvkov

Betónové dištančné prvky majú mnoho výhod. V porovnaní s plastovými dištančnými prvkami sú odolnejšie voči tlaku, majú rovnaké materiálové vlastnosti ako samotný betón, ale predovšetkým sú nevyhnutnou súčasťou pri vodostavebnom betóne. Opatrnosť si vyžaduje preprava a manipulácia, keďže betónové prvky nie sú ohybné ako plastové, a tak nevhodné narábanie s nimi môže viesť k nežiaducim poškodeniam. Týka sa to najmä betónových dištančných rúrok alebo líšt.

Časté chyby pri používaní dištančných prvkov

• Použitie malého množstva dištančných prvkov - pri použití nízkeho počtu dištančných prvkov vznikajú medzi nimi veľké vzdialenosti, čo môže viesť k prehybu výstuže a nesprávnemu krytiu.
• Použitie nevhodných dištančných prvkov - nepremeraním a neskontrolovaním minimálnej krycej vrstvy môže dôjsť k neskoršej korózii alebo znehodnoteniu výstuže.

Korózia betonárskej výstuže a prevencia

Najväčším nepriateľom betonárskej výstuže je korózia. Ak sa oceľ dostane do kontaktu s vlhkosťou a kyslíkom, začne hrdzavieť. Následkom toho sa objem ocele zväčšuje a v betóne vzniká tlak, ktorý spôsobuje praskliny a odlamovanie krycej vrstvy. To môže ohroziť stabilitu celej konštrukcie. Nedostatočné krytie ocele v betóne vedie ku korózii výstuže a praskaniu konštrukcie.

Ako predchádzať korózii výstuže

• Krytie betónom - správna hrúbka betónu nad výstužou chráni oceľ pred vlhkosťou a agresívnymi látkami.
• Kvalita betónu - vyššia trieda betónu s menšou priepustnosťou obmedzuje prenikanie vody a solí.
• Dištančné podložky - zabraňujú tomu, aby výstuž ležala priamo na zemi, kde by bola vystavená vlhkosti.
• Antikorózne nátery alebo galvanizácia - pri špeciálnych konštrukciách možno použiť povrchovú ochranu výstuže.
