Betón do stužujúceho venca: Vlastnosti, použitie a podrobný návod na realizáciu

Stužujúci veniec, známy aj ako armovaný veniec alebo vencový trám, je kľúčovou súčasťou každej stavby. Je to železobetónová konštrukcia, ktorá je „prstenec“, spevňujúci murivo, rovnomerne rozkladajúci zaťaženie a pomáhajúci konštrukcii pracovať ako celok. Veniec na dome je neodmysliteľnou súčasťou každej hrubej stavby.

Stužujúci veniec je neodmysliteľnou súčasťou stavieb, bez ktorého reálne hrozia vážne statické problémy či v konečnom dôsledku vynútená rozsiahla rekonštrukcia objektu, alebo dokonca v najhoršom prípade i demolácia. Bez neho stavba nebude držať pokope a múry sa nám budú rozchádzať, čo môže viesť k vážnym statickým problémom či dokonca k demolácii.

Čo je stužujúci veniec a prečo je nevyhnutný?

Stužujúci veniec je časť hrubej stavby, ktorej hlavnou úlohou je stuženie budovy vo vodorovnom smere a prenos vodorovných zaťažení, napríklad spôsobených vetrom alebo seizmickou aktivitou. Železobetónové vence zabezpečujú stuženie stavby proti účinkom vodorovných síl, rovnomerne roznášajú zaťaženie a vyrovnávajú nerovnomerné sadanie muriva.

Jeho hlavnou funkciou je prenášať zaťaženie z nadzemných častí stavby a zároveň zabezpečiť stabilitu celej štruktúry. Zabraňuje pohybom múrov do strán, čím pomáha predchádzať statickým problémom, ako sú praskliny v murive alebo dokonca kolaps stien. Ak je ich realizácia precízna, dokážu účinne minimalizovať deformácie spôsobené vonkajšími faktormi, akými sú napríklad vietor či hmotnosť strechy.

Stužujúci veniec zohráva kľúčovú úlohu pri zabezpečení strešnej konštrukcie, nakoľko umožňuje pevné ukotvenie pomúrnic a rovnomerné rozloženie síl, čím výrazne posilňuje odolnosť celej stavby. Tento konštrukčný prvok nájdeme nielen pri výstavbe rodinných domov, ale aj priemyselných objektov rôznych veľkostí.

Umiestnenie v konštrukcii

Stužujúci veniec je vodorovná konštrukcia, ktorá sa nachádza na úrovni stropu každého podlažia. Navrhujú sa na nosných stenách vo všetkých úrovniach stropných konštrukcií buď v úrovni stropnej konštrukcie, alebo pod aj nad. Zároveň stužuje obvodové a vnútorné nosné steny.

Pre správne plnenie funkcie musí stužujúci veniec prebiehať po všetkých nosných stenách (obvodových aj vnútorných) tak, aby na seba plynule nadväzoval po celom obvode objektu a tým zaistil jeho stuženie. Pri prerušení venca je potrebné navrhnúť príslušné konštrukčné opatrenia. Pri budovách s obytným podkrovím sa často stretávame so šikmými, uskočenými alebo čiastkovými vencami. Odporúčaná zvislá vzdialenosť vencov je maximálne 4,0 m; v prípade veľkých konštrukčných výšok sa navrhujú v medzipriestore.

Typy stužujúcich vencov a ich materiály

Z praktického hľadiska rozoznávame tri základné typy vencov: oceľové, železobetónové a železobetónové prefabrikované. Oceľové vence sa používajú menej často v bežnej výstavbe.

Monolitický veniec sa realizuje priamo na stavenisku za pomoci plného debnenia, čo mu zaručuje mimoriadnu pevnosť i odolnosť voči vonkajším vplyvom. V súčasnosti sa s ním stretávame najčastejšie. Prefabrikované vence sa vyrábajú v továrni a následne dopravujú na miesto montáže. Ich najväčšou prednosťou je rýchla a jednoduchá inštalácia, ktorá výrazne skracuje čas potrebný na výstavbu. Táto vlastnosť ich robí obzvlášť užitočnými pri montovaných rámových stavbách alebo tam, kde je transport komponentov bezproblémový.

Stužujúci veniec sa skladá z betónu a oceľovej výstuže. Konštrukcia je statická a musí správne prenášať pôsobenie tlakových aj ťahových síl.

Betón pre stužujúci veniec

Druh betónu by mal byť predpísaný projektovou dokumentáciou, napríklad C 16/20 či C 20/25. Pri zaliatí betónu sa pripraví betónová zmes podľa odporúčaní výrobcu. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž.

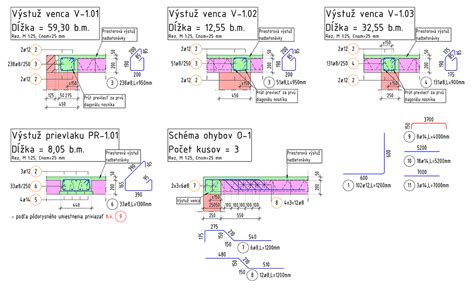

Oceľová výstuž a armovanie

Oceľová výstuž a armovanie sú kľúčové pre zabezpečenie pevnosti, stability a odolnosti betónového venca. Oceľové prúty uložené v debnení prenášajú ťahové sily, ktoré by samotný betón nedokázal zvládnuť. Oceľ má vysokú pevnosť v ťahu, preto je kombinovaná s oceľovou výstuhou.

Výstuž je tvorená z pozdĺžnych prútov a strmienkov obdĺžnikového alebo štvorcového tvaru. Pridanie oceľovej výstuže výrazne posilňuje nosnosť venca a bráni vzniku trhlín či deformácií spôsobených externými faktormi. Strmienky zabezpečujú priestorovú stabilitu oceľových prútov a zároveň zvyšujú tuhosť celej konštrukcie.

Debnenie a vencové tehly

Debnenie je nevyhnutné na vytvorenie požadovaného tvaru venca. Najčastejšie sa používa klasické debnenie z dosiek alebo spomínané U-tvárnice. Vencové tehly zvané vencovky možno pri tvorbe stužujúceho venca použiť ako skryté debnenie, čo vo finále uľahčuje tak prípravu pred betonážou, ako aj oddebňovanie. Vencová tehla slúži ako tepelná izolácia venca aj ako debnenie pri betonáži.

Ak je veniec zároveň súčasťou stropu, má vencovka za úlohu predovšetkým stužiť okraj dosky proti odštiepeniu počas prípadných ďalších prác.

Spojenie s ostatnými konštrukciami

Kľúčovým krokom pre stabilitu celej stavby je správne spojenie venca s vyrovnávacím betónom (spodným vencom), z ktorého prečnieva výstuž. Pôsobenie záťaže zo strechy na veniec eliminuje prepojenie s vyrovnávacím betónom.

Návrh a dimenzovanie stužujúceho venca

Presný návrh, rozmery a vystuženie stužujúceho venca určuje statický výpočet. Ak nemáte podrobný výkres oceľovej výstuže, pri každej časti výstavby je potrebné komunikovať so stavebným dozorom alebo statikom. Pri návrhu sa vykonáva statická analýza, berúc do úvahy záťaž strechy, klimatické podmienky aj vlastnosti použitých materiálov.

Výška a rozmery

Správne stanovená výška a rozmery betónového venca zohrávajú zásadnú úlohu v jeho funkčnosti. Bežne sa volí výška 25 cm, ktorá zabezpečuje dostatočnú pevnosť na prenášanie zaťaženia zo strechy či iných nadzemných častí budovy. Tento rozmer je starostlivo premyslený tak, aby veniec harmonicky spolupracoval s vyrovnávacím betónom a vytváral kompaktnú konštrukciu. Dodržanie týchto parametrov má výrazný vplyv na celkovú stabilitu stavby. Nesprávne dimenzovanie výšky alebo šírky môže oslabiť nosnosť venca a ohroziť bezpečnosť celej stavby.

Rozostup strmienkov

Rozostup strmienkov je kritický pre pevnosť armokoša. Často sa rozostup strmienkov pohybuje medzi 200-300 mm. V rohoch a pri napojeniach sa rozostup zvyčajne zahusťuje.

Príklad výpočtu materiálu pre garáž (8x6 m)

Urobme jednoduchý veniec okolo garáže s rozmermi 8 × 6 m. Zvoľte rozostup strmienkov s = 0,25 m (t. j. každých 25 cm). Bežný veniec má 4 pozdĺžne prúty (2 hore, 2 dole), napríklad s priemerom 10-14 mm.

• Dĺžka pozdĺžnej výstuže: Obvod garáže je 2 * (8+6) = 28 m. Pre 4 prúty je to 28 * 4 = 112 m. S 10% rezervou je to približne 124 m.
• Počet strmienkov: Obvod / rozostup = 28 / 0,25 = 112 ks.
• Podložky pre správne krytie: Približne 140 ks.

Je dôležité poznamenať, že toto je zjednodušený príklad. Presné množstvo a rozmery výstuže určuje projektová dokumentácia od statika.

Podrobný proces realizácie stužujúceho venca

1. Príprava a šalovanie

Práca na šalovaní venca je dôležitou súčasťou procesu výstavby, pretože bez venca nebudú múry dosť pevné a stabilné. Najskôr je potrebné pripraviť plné debnenie, ktoré slúži ako základ celej konštrukcie. Pri svojpomocnej výstavbe sa dokážete stužujúci veniec zhotoviť s použitím plného debnenia a špeciálnej tehlovej tvárnice, tzv. vencovky.

Pripravte si všetky potrebné materiály a nástroje pre šalovanie stužujúceho venca. Presne zmerajte dĺžku a šírku venca na mieste, kde bude umiestnený. Označte tieto rozmery na debniacich doskách. Na základe označených rozmerov na debniacich doskách pomocou píly vystrihnite potrebné časti. Začnite montovať debniace dosky okolo obvodu miesta, kde bude veniec umiestnený.

Použite hmoždinky, skrutky a hrebeňové spojky na spojenie jednotlivých dosiek. Debnenie sa spevňuje napríklad strešnými latami asi každých 0,7 - 1 m, aby držalo spolu a bolo pevné a stabilné. Použite vodováhu na kontrolu vodorovnosti debniacich dosiek. Upevnite všetky debniace dosky a overte si ich pevnosť.

2. Montáž armokoša a výstuže

Oceľovú výstuž je potrebné prepojiť so zabetónovanou výstužou prečnievajúcou z vyrovnávacieho betónu. Najpraktickejšie je skladať armokoš na zemi. Postup je jednoduchý: pripravte si strmienka v jednej línii, navlečte alebo uložte 4 pozdĺžne prúty do rohov a postupne zacvaknite alebo zviažte. Ak nechcete viazať drôtom, použite plastové pásky - je to čisté, rýchle a na stavbe prehľadné.

Kôš musí mať po celej dĺžke rovnaký tvar a nesmie byť „vlnitý“. Armokoš položte do U-tvárnic alebo pripraveného debnenia tak, aby bolo dodržané krytie betónom. Prút nesmie sedieť na dne, čo zabezpečí samotný tvar strmienka, ale ak je potrebné, použite dištančnú podložku pre väčšie krytie. Ak kôš počas betonáže „sadne“ na dno, stratíte krytie, čo je pri oceli problém kvôli korózii. Podložky držia správne krytie betónom a bránia tomu, aby armokoš „sadol“ na dno alebo sa posunul počas betonáže, čo je jedna z najčastejších chýb pri svojpomoci.

3. Ukotvenie pomúrnic a komína

Ukotvenie pomúrnic

Závitové tyče na upevnenie pomúrnic musia byť v stredovej línii venca. Dbajte aj na pripevňovanie závitových tyčí, ktoré by mali byť v jednej línii pre ľahšie osádzanie pomúrnic. Najskôr ich osadíme do rohov stavby. Priviazanie (prípadne zvarenie) závitových tyčí s priemerom 14 mm (minimálna hrúbka) k železnej konštrukcii v jednej línii je veľmi dôležitým krokom. Na závitové tyče neskôr nasunieme pomúrnice, aby sme ich pripevnili k vencu. Závitové tyče sa zvyčajne pripevňujú k oceľovej výstuži venca viazaním (napr. drôtom hrubým 1 mm).

Kotvenie komína

Skôr ako si objednáte komín, je žiaduce, aby projektant navrhol jeho základ. Základ pod murovaný komín musí byť aspoň 70 cm hlboký. Komín sa ukotvuje oceľovým „účkom“, ktoré sa priviaže k výstuži venca. Komín vysoký 6,5 m je možné ukotviť o železnú konštrukciu venca vo výške 3,5 m. Pri výstavbe komína sa poraďte so statikom danej firmy, aby ste sa dozvedeli, koľko metrov nad posledným kotvením môžete komín vystavať.

4. Betonáž venca

Pred zalievaním betónu skontrolujte, či sú všetky debniace dosky správne pripevnené a či nie sú žiadne medzery, cez ktoré by mohol unikať betón. Betonáž venca predstavuje jeden z kľúčových krokov pri stavbe budovy. Na tento proces sa zvyčajne používa čerpadlo betónu, ktoré umožňuje presné a rovnomerné nalievanie materiálu do pripraveného debnenia.

Pri betonáži venca je kritické, aby betón nepadal z veľkej výšky priamo na armokoš. Ak ide betón cez hadicu pod tlakom, riešte s obsluhou koncovku na hadici - v praxi sa používa koncové koleno / „S-koleno“ (ľudovo „spomaľovač“), aby betón na konci hadice nevyletel priamo do venca veľkou rýchlosťou. Nezhadzujte betón z výšky, držte koniec hadice čo najbližšie k miestu ukladania a riešte s obsluhou koncovku/koleno. Betonujte po úsekoch, priebežne kontrolujte, či kôš drží polohu a krytie. V priebehu stavby treba betón hutniť, aby správne obalil celú výstuž. Betón sa uhládza doskou ťahaním (šúchaním) po horných stranách debnenia.

5. Odstránenie debnenia a ďalšie kroky

Debnenie by malo zostať na svojom mieste minimálne štyri dni. Tento čas je potrebný na to, aby konštrukcia dosiahla dostatočnú tuhosť. Betón je vhodné aj polievať. Ak betonáž prebehne v optimálnych podmienkach, možno pokračovať v stavbe zhruba po jednom týždni. Po odstránení debniacich dielcov môžete začať vymeriavať a montovať pomúrnice.

Dôležité špecifiká a detaily

Tepelná izolácia venca

Aby sa však z venca nestal tepelný most, treba ho vybaviť aj tepelnou izoláciou. Pri obvodovom murive sa nesmie zabudnúť na tepelnú izoláciu. Vencovky treba v prípade plánovaného zateplenia objektu zatepliť, a to ešte pred uložením výstuže. Veniec predstavuje jednu z najkritickejších častí obvodovej steny, kde je prerušenie izolačnej vrstvy najpravdepodobnejšie. Práve v tomto mieste často vznikajú tepelné mosty, ktoré môžu výrazne zhoršiť efektívnosť celej stavby. Preto je dôležité venovať pozornosť aj tepelnej izolácii venca (napr. polystyrénom hrubým aspoň 10 cm).

Prevencia chýb a kontrola

Pri stavbe betónového venca sa často vyskytujú chyby, ktoré môžu vážne narušiť stabilitu a bezpečnosť celej budovy. Jednou z najzávažnejších je, keď sa veniec úplne vynechá. Takýto postup môže viesť k praskaniu stien či dokonca k zrúteniu celej konštrukcie. Oceľová výstuž hrá zásadnú úlohu pri prenose ťahových síl, preto je nevyhnutné striktne dodržiavať statický výpočet.

Predísť týmto problémom možno len dôsledným dodržiavaním technických noriem a odporúčaní odborníkov. Absencia stužujúceho venca môže výrazne ohroziť stabilitu a bezpečnosť celej budovy. V prípade, že si nie ste istí, či to zvládnete, sa samozrejme stále môžete spoľahnúť na služby profesionálnych majstrov.

Cena stužujúceho venca

Cena venca na dome závisí od rôznych faktorov, ako je veľkosť domu, materiál, z ktorého je vyrobený veniec, a komplexnosť práce spojenej s jeho inštaláciou. Medzi kľúčové faktory patria: cena ocele, betónu, debniacich prvkov, rozmery a zložitosť venca (dĺžka obvodu, výška, šírka, nárožia), lokalita stavby (ceny práce sa líšia) a spôsob realizácie (svojpomocne alebo s firmou).

Bežná cena práce za realizáciu železobetónového venca sa pohybuje okolo 1 500 €, no môže sa vyšplhať aj do 2 000 €. Najväčšie náklady tvoria betón a výstuž. Cena betónu triedy C16/20 až C25/30 sa pohybuje od 110 € za kubík (vrátane dopravy). Cena kompozitného roxoru s priemerom 10 mm je približne 1 € za meter. Tepelná izolácia venca môže investíciu zvýšiť o niekoľko desiatok eur. Vždy je odporúčané vyžiadať si ponuky od viacerých firiem a jasne špecifikovať požiadavky na materiály a prevedenie.
