V prostredí logistických skladov či zázemí výrobných prevádzok pozná obsluha vysokozdvižných vozíkov alebo inej manipulačnej techniky každý rez, ktorý sa tiahne betónom na zemi. O to viac, ak sa vplyvom času a zaťaženia rozšíril a zmenil na výtlk s ostrými hranami, do ktorého s nákladom pravidelne vhupne. Tieto problémy sú dôsledkom tradičných dilatačných škár.
Prečo sú dilatačné škáry problémom?
Dilatácia je zámerne vytvorená medzera alebo škára v stavebnej konštrukcii, ktorá umožňuje materiálom bezpečne reagovať na zmeny teploty, vlhkosti a mechanického zaťaženia. Správne dimenzované dilatácie a škáry vykompenzujú prirodzené pohyby - sadanie, tlak a ťah, rozťahovanie a zmrašťovanie - dotýkajúcich sa konštrukcií a dilatačných celkov. Pri návrhu škár, ktorých úlohou je preniesť objemové zmeny konštrukcie a použitých materiálov, je potrebné brať do úvahy aj teplotu pri ich realizácii. Nie vždy je jedno, či sa dilatačná škára zhotovuje pri teplote okolo bodu mrazu alebo v 35-stupňovej horúčave.
Avšak, špecifickým tŕňom v oku bývajú najmä nutné kontrakčné škáry. Ich úlohou je vytvoriť priestor tzv. prirodzenej deformácii, odborne povedané reologickej objemovej zmene, ktorá je typická pri spájaní, miešaní a stláčaní materiálov vodou a inými kvapalinami. Prevádzkovatelia budov či podnikateľských priestorov preto stále častejšie vyžadujú minimalizovať množstvo a hrúbku, resp. veľkosť týchto škár.
Ak sa dilatácia navrhne alebo zrealizuje nesprávne, dochádza k praskaniu betónu, zdvíhaniu podláh, oddeľovaniu dlažby alebo k poškodeniu poteru. Ak sa vynechá dilatačná škára, v krátkom čase poter popraská, a tým - na ňom položené panely alebo dlažba sa zničia. Dilatácia nie je porucha, ale riadený prvok, ktorý chráni konštrukciu pred poškodením a výrazne predlžuje jej životnosť. Na druhej strane, menej kontrakčných škár znamená menej rizikových miest v podlahe, menej realizačnej i údržbovej náročnosti a krajší, efektívnejší a dizajnovo čistejší podlahový celok. Požiadavky investorov preto stále častejšie smerujú práve k špičkovej kvalite priemyselných podláh.
Riešenie: Bezškárové podlahy a betón bez dilatácie
Obvyklou odpoveďou na tieto požiadavky sú bezškárové podlahy, dokonca až podlahy bez akejkoľvek škáry - tzv. seamless podlahy. Výhodou týchto typov podláh je predovšetkým extrémna odolnosť a široká variabilita použiteľnosti. Niektoré prevedenia razeného betónu sú takisto bez dilatačných medzier (špár), pričom na povrchu sú súvislé vzory.
Dilatácia ako kľúčový prvok - prečo je potrebná a ako ju riešiť inak?
Betón, poter, drevo aj keramická dlažba menia svoje rozmery vplyvom teploty, vlhkosti a času. Napríklad betón počas zrenia zmršťuje svoj objem a následne sa pri vyšších teplotách rozťahuje, pričom rozdiel môže predstavovať niekoľko milimetrov na každý meter dĺžky konštrukcie. Ak sa týmto pohybom neumožní voľný priebeh, napätie sa uvoľní nekontrolovane - prasklinami, vydutím alebo oddelením vrstiev. V praxi ide často o medzery v rozsahu 5-15 mm, no ich význam je zásadný pre životnosť celej konštrukcie.

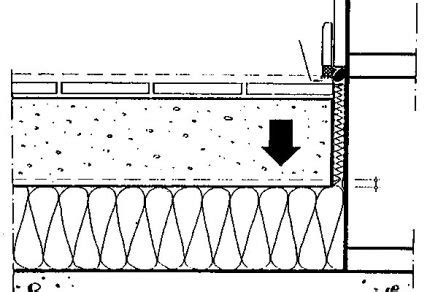

Existujú rozdielne spôsoby realizácie priemyselných podláh. Pri tradičných metódach sa betónová doska nesmie natvrdo spojiť so stenami, stĺpmi, prahmi ani inými pevnými prvkami, čo si vyžaduje obvodové dilatačné medzery. Správne vykonaná dilatačná škára podlahy zabraňuje mnohým nepriaznivým zmenám. Avšak pre maximálnu životnosť a minimálnu údržbu sa hľadajú riešenia, ktoré potrebu týchto škár minimalizujú alebo úplne eliminujú.
Výhody vinylovej podlahy | opodlahach.sk
Technológia pre podlahy bez (rezaných) dilatácií: Betón vystužený oceľovými vláknami (SFRC)
Kľúčom k realizácii bezškárových podláh je využitie betónu vystuženého oceľovými vláknami, ktorý mení správanie betónu a umožňuje vytváranie rozsiahlejších plôch bez potreby častých dilatačných rezov.
Vlastnosti betónu a úloha oceľových vlákien
Vlastnosti betónu, ktoré robia tento materiál v stavebníctve najpoužívanejším, sú dostatočne známe. Ide predovšetkým o spracovateľnosť čerstvého betónu a vysokú pevnosť v tlaku vyzretého betónu. Na druhej strane sú pre betón charakteristické nízke hodnoty pevnosti v ťahu. Oceľové vlákna sú známe svojou schopnosťou prenášať napätie už pri veľmi malej šírke trhliny, čím zabezpečujú húževnatosť a pevnosť betónu po jej vzniku. Keďže oceľové vlákna premosťujú iniciujúce, prípadne šíriace sa trhliny, a tým zabezpečujú pevnosť aj po ich vzniku, je dôležité si uvedomiť význam typu použitého vlákna na hodnotu tejto pevnosti.
V súčasnosti sa betón vystužený oceľovými vláknami intenzívne využíva na realizáciu priemyselných podláh, základových dosiek, tunelových a prefabrikovaných prvkov. Vo vzťahu k týmto aplikáciám predstavuje betón s oceľovou rozptýlenou výstužou vhodnú alternatívu pre chudobný (takzvaný prostý) respektíve klasicky vystužený betón. Podlahy vystužené oceľovými vláknami sú v súčasnosti rozšírenou technológiou v mnohých krajinách Európy a sveta.
Realizácia podláh bez rezaných dilatácií
V princípe rozlišujeme dva rozdielne spôsoby realizácie priemyselných podláh. Tradičné rezané dilatácie do predpísanej hĺbky zabezpečujú kontrolované zmrašťovacie dilatácie. Zároveň sa nimi eliminujú napätia súvisiace s obmedzením deformácie. Typické rozmery rezaných dilatácií sa pohybujú v rozmedzí od 3 do 10 m. Tento rozmer je väčšinou stanovený v závislosti od hrúbky dosky a pôdorysného rozmiestnenia stĺpov nosnej konštrukcie.
Efekt dvíhania rohov modulov a hrán rezaných dilatácií s ich následnými opravami (v dôsledku opakovaného poškodzovania dynamickým zaťažením kolesami ťažkých vozidiel) možno eliminovať realizáciou dosiek bez rezaných dilatácií. V tomto prípade sa doska nerealizuje na malé, ale veľké moduly (s rozmermi od 25 do 40 m), ktoré sú zabezpečené špeciálnymi kovovými dilatačnými profilmi. Táto koncepcia vyžaduje špeciálnu pozornosť a prístup pri dimenzovaní, riešení detailov dosky a pri samotnej realizácii.
Porovnanie tradičných a bezškárových podláh
| Typ podlahy | Typické rozmery modulov | Výhody | Nevýhody |
|---|---|---|---|
| S rezanými dilatáciami | 3 až 10 m | Kontrolované zmrašťovacie dilatácie | Rizikové miesta (výtlky), vyššia údržba |
| Bez rezaných dilatácií (seamless) | 25 až 40 m | Extrémna odolnosť, menej rizikových miest, krajší vzhľad, nižšia údržba | Vyžaduje špeciálnu pozornosť pri realizácii |
Dávkovanie a spracovanie oceľových vlákien
Existujú rozdielne spôsoby dávkovania vlákien do betónu. Základný rozdiel spočíva v pridávaní vlákien a v ich dávkovaní, realizovanom vibračným dávkovačom alebo automatickým dávkovacím zariadením. Rovnomerná distribúcia oceľových vlákien v betóne a zároveň predpísané množstvo vlákien v zmysle statického výpočtu možno zabezpečiť dávkovaním pomocou dávkovacieho zariadenia.
Vo väčšine prípadov sa pridávanie vlákien realizuje dopravníkovými pásmi, sporadicky rôznymi fúkacími zariadeniami a manuálne. Na elimináciu tvorby zhlukov (ježkov) súvisiacich s pridávaním voľných oceľových vlákien s vyšším štíhlostným pomerom (L = 60 mm a viac, D = 0,75 mm a menej) sa vyvinula technológia lepených vlákien. Oceľové lepené vlákna (napríklad Dramix) so štíhlostným pomerom ≥ 60 sa zlepujú do plochých útvarov - zväzkov. Po ich nadávkovaní do betónu sa zväzky rozmiešavajú ako ploché útvary do celého objemu miešacieho zariadenia. Kontinuálnym miešaním dochádza k separácii jednotlivých vlákien zo zväzkov a k ich rovnomernej distribúcii v mikroobjeme.
Betón s oceľovými vláknami (štandardne 20 až 30 kg/m3) je čerpateľný bez komplikácií ako chudobný betón. Priemer potrubia musí byť minimálne 1,5-násobkom dĺžky použitého vlákna. Na zhutňovania betónu s oceľovými vláknami sa používa rovnaký postup ako pri štandardnom betóne.
Normy a kontrola kvality
Pre oceľové vlákna, ktoré zvyšujú únosnosť betónového prvku, platí povinnosť mať CE certifikát pre systém 1. Vlákna spadajúce do systému 3 sa nemôžu použiť do betónových prvkov dimenzovaných na zvýšenú únosnosť daného prvku. Aby sa dodržala požadovaná kvalita a dosiahla požadovaná pevnosť betónu vystuženého s oceľovými vláknami, odporúča sa na ich výrobu používať len certifikované oceľové vlákna. Na základe informácií uvedených v certifikáte možno v prípade oceľových vlákien vykonať porovnanie kvalitatívnych vlastností existujúcich výstuží a oceľových vlákien.
Predpokladom úspešnej realizácie priemyselných podláh je dodržanie technologických postupov výroby, uloženia, spracovania a ošetrovania betónu s oceľovými vláknami s dôslednou koordináciou a jednoznačným rozdelením kompetencií a zodpovednosti za jednotlivé technologické kroky s použitím dostupných kontrolných mechanizmov. Pred samotnou realizáciou by sa malo pristúpiť ku kontrole betónu ako aj samotnej výstuže priamo na stavbe.
- STN EN 14889-1: 2006: Vlákna do betónu. Časť 1: Oceľové vlákna.
- STN EN 14721: 2008: Skúšobné metódy na betón vystužený kovovými vláknami.
- STN EN 14651: 2008: Skúšobné metódy na betón vystužený kovovými vláknami.
- STN EN 14488-3: 2006: Skúšanie striekaného betónu.
- STN EN 14488-5: 2006: Skúšanie striekaného betónu.
- STN EN 14488-7: 2006: Skúšanie striekaného betónu.
Výber správneho partnera
Táto koncepcia vyžaduje špeciálnu pozornosť a prístup pri dimenzovaní, riešení detailov dosky a pri samotnej realizácii. Na realizáciu sa odporúča osloviť len firmy s dostatočnými praktickými skúsenosťami. Ak práve zvažujete najvhodnejšiu skladbu a dizajn priemyselnej podlahy a radi by ste vo svojej prevádzke či investičnom projekte videli optimálne riešenie bez zbytočných škár a rezov, vyberte si na projektovanie a zhotovenie kvalifikovaného a skúseného partnera.
