Optimálna výška komína a pripojenie kotla: Kľúč k bezpečnosti a efektívnemu vykurovaniu

Správne navrhnutý a nainštalovaný komínový systém je rovnako dôležitý ako samotný vykurovací kotol. Jeho výška, priemer, umiestnenie a celková konštrukcia zásadným spôsobom ovplyvňujú nielen efektivitu vykurovania, ale predovšetkým bezpečnosť celej domácnosti. V tomto článku sa podrobne zameriame na problematiku výšky komína pri kotloch, pričom zohľadníme rôzne typy stavieb, normy a bežné problémy, s ktorými sa môžete stretnúť.

Prečo je správne pripojenie kotla ku komínu životne dôležité?

Nakoľko je dobrá funkčnosť napojenia kotla do vykurovacej sústavy? Všetko ukáže previerka odborníkom, výpočet podľa normy a pravidelná starostlivosť. Čo sa stane, ak niektorú časť podceníte? Nesprávny návrh alebo inštalácia komína môže viesť k vážnym problémom, vrátane nedostatočného ťahu, hromadenia škodlivých spalín a potenciálneho ohrozenia zdravia a majetku.

Jedným z najnebezpečnejších produktov spaľovania, ktorý vzniká aj pri prevádzke plynového kotla, je oxid uhoľnatý (CO). Je to zákerná a veľmi nebezpečná látka, bez zápachu a bezfarebná, ktorej vdýchnutie môže viesť k závažnej otrave, dokonca aj smrteľnej. Ak komín odvádzajúci spaliny nie je správne nainštalovaný alebo je poškodený, oxid uhoľnatý môže unikať do obytných priestorov.

V ľudskom tele molekuly oxidu uhoľnatého reagujú s hemoglobínom za vzniku karboxyhemoglobínu, čo bráni vstupu kyslíka do tkanív. Preto je nevyhnutné venovať náležitú pozornosť správnej konštrukcii, inštalácii a údržbe komína, ako aj zabezpečiť dobrú ventiláciu vo všetkých miestnostiach s komínovými pripojeniami. Na ochranu pred otravou sa odporúča inštalovať aj vnútorné plynové výstražné zariadenia.

Základné princípy a normy pre výšku a priemer komína

Správna výška komína nie je len o estetike, ale predovšetkým o zabezpečení dostatočného komínového ťahu. Ten je nevyhnutný na bezpečné odvádzanie spalín do ovzdušia a zároveň na zabezpečenie plynulého prívodu spaľovacieho vzduchu do kotla. Nedostatočný ťah môže viesť k neefektívnemu horeniu, hromadeniu škodlivých látok v interiéri a v krajných prípadoch aj k ohrozeniu života.

Pripojenie kotla ku komínu si vyžaduje splnenie viacerých aspektov. Každý dom je iný, líši sa výškou aj rozlohou, preto je vždy potrebné konzultovať túto tému s komínárom alebo projektantom. Komín má vysoký vplyv na účinnosť celej vykurovacej sústavy a celkový komfort bývania. Návrh komína upravujú špeciálne normy a zákony, v ktorých sú stanovené presné podmienky.

Výška komína má veľmi výrazný vplyv na samotnú funkciu, správnosť a efektivitu spaľovania. Dôležitá je aj účinná výška, napríklad pri drevosplyňovacích kotloch, kde výrobca požaduje komínový ťah 23 až 25 Pa, čo zodpovedá výške komína minimálne 11 až 12 m. Priemer komína a dymovodu závisí jednoznačne od spotrebiča a výrobcovia udávajú priemer vyústenia dymovodu zo spotrebiča a požiadavku na komínový ťah.

Vo všeobecnosti platí, že účinná výška komína, teda výška od napojenia spotrebiča (kotla) ku komínovému prieduchu, by mala byť aspoň 5 metrov. Samotný komínový nadstrešný diel, teda časť komína nad strešnou krytinou, by mal byť vyšší o minimálne 65 cm od najvyššieho bodu strechy (hrebeňa), pokiaľ je komín umiestnený do 2 metrov od hrebeňa. Ak je komín ďalej od hrebeňa (viac ako 2 metre), jeho výška sa určuje podľa prieniku uhla 10° od hrebeňa. V mieste prieniku by mala byť jeho výška opäť minimálne o 65 cm vyššia.

Vplyv typu stavby na výšku a priemer komína

Výška a priemer komína sa líšia v závislosti od typu a veľkosti budovy. Uvedieme si praktické príklady domov a prevádzok:

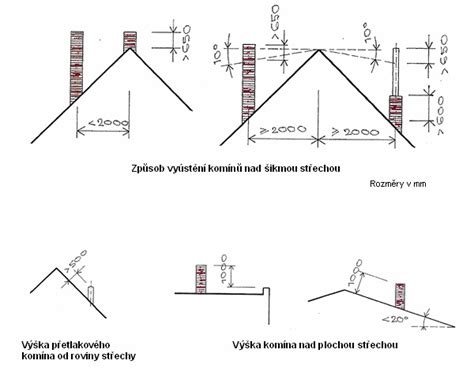

Ak je výška komína vyššia, priemer komína môže byť menší, ale nie viac ako o 20 cm pre bungalov a o 16 cm pre dvojpodlažný dom. Komín by mal svojou výškou a priemerom umožňovať správny odťah produkovaných spalín z kotla. Nízko-podlažné rodinné domy, ktoré sú obľúbené pre malé prevádzkové náklady, taktiež potrebujú spĺňať parametre pre správne fungovanie.

Pre maximálny výkon kotla a dlhú životnosť, je predpísané použiť ku kotlu akumulačnú nádrž a zmiešavacie zariadenie Oventrop.

Materiály komína pre plynový kotol

Plyny vypúšťané komínom z plynového kotla majú nízku teplotu (približne 150 °C). Pri spaľovaní sa vytvára para s prímesou oxidu uhličitého a tiež agresívna kyselina sírová. Preto sú požiadavky na materiál komína špecifické. Musia byť odolné voči vlhkosti a kyselinám, ktoré sa v komíne tvoria vo forme kondenzátu.

Pri výbere materiálu je dôležitá aj jeho nepriepustnosť pre plyn (mala by byť nulová) a relatívne nízka hmotnosť, aby sa nezaťažoval základ a steny domu.

Odporúčané typy komínov

Pre kondenzačné plynové kotly je nevyhnutné zvoliť komín, ktorý je navrhnutý pre kondenzačnú prevádzku, odolný proti vlhkosti. Takéto komíny majú často označenie GW3, čo znamená, že sú určené na všetky typy palív (3) a sú schopné odvádzať spaliny vo vlhkej prevádzke (W).

1. Komíny z nehrdzavejúcej ocele: Považujú sa za optimálnu voľbu. Sú odolné voči korózii, majú relatívne nízku hmotnosť a poskytujú vynikajúci ťah. Životnosť komína z ocele je zvyčajne okolo 15 rokov. Nízka hmotnosť umožňuje jednoduchú inštaláciu, často formou modulov. Je dôležité používať nehrdzavejúcu oceľ, pretože pozinkovaná oceľ je vlhkými a horúcimi spalinami s vysokou kyslosťou rýchlo ničená.
2. Keramické komíny: Keramické (šamotové) komíny sú odolné a vhodné pre kondenzačnú prevádzku. Technicky ide o trojvrstvový systém, kde vonkajšia časť je z keramicko-betónového plášťa, vnútorná časť je keramický kanál a medzi nimi je izolácia z minerálnej vlny. Majú mimoriadne vysokú životnosť (až 30 rokov). Nevýhodou môže byť vyššia hmotnosť a potreba presnej inštalácie, ideálne v striktne vertikálnej polohe pre maximálny ťah.
3. Koaxiálne komíny: Koaxiálny komín je vysoko efektívne a moderné riešenie, predstavujúce dve rúrky vložené do seba. Produkty spaľovania sa vypúšťajú cez vnútorné potrubie, zatiaľ čo vonkajšie potrubie slúži na prívod vzduchu. Tieto systémy sú bezpečné, efektívne a relatívne ľahko sa inštalujú ako moduly. Umožňujú vedenie cez stenu a sú vhodné na odstraňovanie spalín z plynových vykurovacích telies.

Nevhodné typy komínov

Tehlový komín nie je najlepšou voľbou pre plynový kotol. Je masívny, máva slabší ťah, ťažkú váhu a krátku životnosť. Na jeho drsných vnútorných stenách sa ľahko hromadí kondenzát, čo môže viesť k spätnému ťahu alebo tvorbe vodnej zátky. Ak už existuje starý tehlový komín, je nevyhnutné ho vyvložkovať špeciálnou oceľovou vložkou s hladkými stenami.

Komíny z azbestocementových rúr sa už v súčasnosti neodporúčajú. Materiál je hygroskopický, absorbuje kondenzát a pri prehriatí môže dôjsť k výbuchu alebo požiaru. Z bezpečnostných dôvodov sa ich usporiadanie prísne neodporúča.

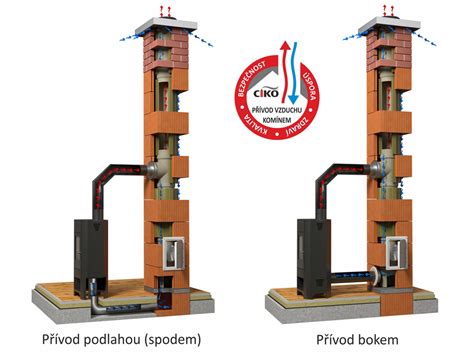

Dymovod - Inštalácia od kotla ku komínu

Kondenzačné kotly produkujú kyslý kondenzát, ktorý je korozívny pre nekvalitné materiály. Komín na plynový kondenzačný kotol je lepším riešením. Spaliny z kondenzačného kotla, ktorý je vyústený len plastovým výfukom, okamžite po vyfúknutí skondenzujú, kondenzát spadne na strešnú krytinu a keďže je kondenzát v podstate kyselina, tak dochádza k poškodzovaniu strešnej krytiny. Komínové teleso, tým, že je vyššie nad strechou umožní výrazne lepšie rozptýlenie spalín.

Koncentrické komíny pre kondenzačné kotly majú často vnútornú vložku pre odťah spalín a priestor medzi vnútornou a vonkajšou vložkou pre prívod vzduchu. Ako najvhodnejší a najtrvanlivejší materiál pre vnútornú vložku je často spomínaný polypropylén.

Bežné chyby a ich dôsledky pri pripojení komína a kotla

Nesprávna inštalácia komína môže mať katastrofálne následky. Tu sú najčastejšie chyby:

1. Nesprávny priemer komína: Majiteľ si kúpil komínový systém a sám si ho vystaval. Niekto mu poradil, že aký je výstupný prierez na kotle, taký musí byť aj prierez komínového prieduchu. Toto je častý omyl. Prierez komínového prieduchu závisí jednoznačne od spotrebiča a výrobcovia udávajú priemer vyústenia dymovodu zo spotrebiča a požiadavku na komínový ťah. Pripojovacia rúra kotla by mala mať menší vnútorný prierez ako samotný komínový prieduch, aby sa zabezpečil správny ťah.
2. Nedostatočná výška komína: Vedie k nedostatočnému ťahu a hromadeniu spalín.
3. Nedostatok dilatácie: Dymovod napojený napevno - bez akejkoľvek dilatácie do šamotového hrdla - vplyvom teploty sa tento materiál roztiahol tak, že odtrhlo šamotové zaústenie. Prípojka kotla má mať 5-milimetrovú medzeru na dilatáciu, ktorú zabezpečí tesnenie.
4. Nízke teploty spalín a orosovanie (dechtovanie): Vplyvom nízkych teplôt v pivničnom priestore, polohy domu priamo pod horou a „škrtenia“ kotla na minimálne horenie (aby sa nemuselo často prikladať) teploty splodín dosahovali 40 až 60 °C. Dochádzalo k vnútornému orosovaniu, rosa na seba postupne viazala častice dymu a tak sa vytváral decht - vlhká čierna usadenina.
5. Nevhodné materiály a viacero spotrebičov v jednom komíne: Pozinkovaný plech je nevhodný materiál pre dymovody. Zapojenie dvoch spotrebičov do komína, ktorý je poddimenzovaný, je tiež nesprávne. Oba kotly majú prerušovač ťahu, pričom každý z nich znižuje podtlakovú silu komína. Majiteľ alebo tí, ktorí realizovali zapojenie, zabudli, že treba zrátať výkony oboch spotrebičov, výstupné prierezy hrdiel a zabezpečiť redukciu v časti, kde sa napája jeden kotol do druhého, do spoločného dymovodného zberača.
6. Použitie 90-stupňových kolien: 90-stupňové kolená vytvorili turbulentné zlomy, účinná výška komína bola taká nízka, že išlo doslova o život. Podtlaková sila komína bola totiž taká nízka, že mu to jednoducho nemohlo fungovať.
7. Horizontálne vedenie dymovodov: Domáci si myslel, že na spotrebič na tuhé palivo nepotrebuje komínový ťah. Jeho cieľom bolo vykúriť odpadovým teplom susednú miestnosť, kadiaľ cez stenu viedol vodorovne dymovodnú rúru.
8. Použitie ohybných hadíc a PUR peny: Ohybné hadice treba zapájať profesionálne. Falcované hliníkové rúry, ktoré sú už čiastočne zatečené, a stabilizáciu celého komína má zaistiť PUR pena v podlahovej časti? Okrem toho, že PUR pena sa môže vznietiť, zabránilo sa aj potrebnej dilatácii komína.
9. Nebezpečné súbežné vedenie inštalácií: Neuveriteľné je, že realizačná firma a aj kominári odsúhlasili takúto realizáciu, a pritom je proti norme a logike, že popri antikorovom neopláštenom komíne v spoločnej šachte vedú elektrické káble, ktoré sa opierajú o komín.
10. Ventilačný otvor v päte komína: V nízkoenergetických a pasívnych domoch, ktoré majú byť vzduchotesné, má vetrací otvor v päte komína (na sušenie tepelnej izolácie dymovodu) za následok prúdenie zohriateho vzduchu z interiéru preč, čím vznikajú tepelné straty. Zároveň, ak máte dom s riadeným vetraním a rekuperáciou, klesne účinnosť rekuperácie o viac ako 50%. Rekuperácia pracuje v rovnovážnom stave, teda +/- pár percent rozdielu. Ak je rekuperácia podtlaková a nasaje spaliny cez zadné odvetranie, je to veľmi nebezpečné.

Riešenia a správny postup

Všetky tieto problémy naznačujú, že pri návrhu a inštalácii komínového systému je nevyhnutné dodržiavať platné normy a odporúčania odborníkov.

• Viacvrstvové komínové systémy: Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa. Komínové telesá môžu byť spolu, ale iba ak antikorový komín dostane plášť, ktorý predsa musí odolať prípadnému vnútrokomínovému požiaru. Keby sem dali viacvrstvový komínový systém alebo komíny obmurovali, situácia by nebola taká nebezpečná.
• Profesionálna montáž: Pri montáži komína z dielcov treba dodržať technologický predpis výrobcu. Všetky prvky musia byť bezpečne upevnené, bez medzier, s tesným spojením. V prípade netesnosti môže do miestnosti unikať oxid uhoľnatý.
• Správne napojenie dymovodu: Hlavný dymovod by sa mal napájať na hlavný zberač pod uhlom 45 stupňov. Potrubie spájajúce komín a kotol by malo obsahovať zvislú časť s výškou minimálne pol metra. Horizontálne úseky by nemali byť príliš dlhé. Pri šikmých úsekoch by sklon mal byť 60° alebo viac voči horizontu, dĺžka nakloneného úseku maximálne 1 meter. Celková dĺžka vodorovných úsekov by nemala prekročiť výšku miestnosti. Nie je povolený sklon komína smerom k bojleru väčší ako 0,1 stupňa. Maximálny počet zákrut komína sú tri.
• Odvodnenie kondenzátu: V spodnej časti komína je nevyhnutná prítomnosť zberača kondenzátu (z plastu alebo nehrdzavejúcej ocele). Na ochranu sa odporúča vyvložkovať komín špeciálnou nerezovou rúrkou.
• Konzultácia s odborníkmi: Pri akýchkoľvek pochybnostiach alebo pri rekonštrukcii starých komínov je nevyhnutné konzultovať situáciu s kominárom alebo projektantom. V prípade nestabilného zaústenia mali riešiť konzolami, dilatačnými prvkami, ktoré profesionálni výrobcovia dokážu vyrobiť.
• Vložkovanie starých komínov: Ak už existuje starý tehlový komín, je nevyhnutné ho vyvložkovať špeciálnou oceľovou vložkou s hladkými stenami.
• Umiestnenie potrubia na streche: Časť komína umiestnená nad strechou a vo vnútri nevykurovaného podkrovia musí byť izolovaná, aby sa zlepšil ťah a zabránilo kondenzácii. Nedostatočná izolácia môže znížiť účinnosť komína a podporiť koróziu. Na rovnej streche by mala byť komínová rúra vysoká minimálne 100 cm, na kombinovanej streche asi dva metre.

Legislatívne požiadavky a normy

Pri návrhu, inštalácii a prevádzke komínov pre plynové kotly je potrebné prísne dodržiavať požiadavky regulačných dokumentov, ako sú SNiP 2.04.05-91 a DBN V.2.5-20-2001 (alebo príslušné národné normy). Na Slovensku sú relevantné najmä nasledujúce predpisy:

Vyhlášky a harmonizované normy pre komínové telesá:

• Vyhláška 401/2007 Z.z. - o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii a prevádzkovaní palivového spotrebiča, elektrotepelného spotrebiča a zariadenia ústredného vykurovania a pri výstavbe a používaní komína a dymovodu a o lehotách ich čistenia a vykonávania kontrol.
• Vyhláška 248/2023 Z.z. - ktorou sa vykonávajú niektoré ustanovenia zákona o ovzduší, upravuje výšku vyústenia komína nad terénom.
• STN EN 15287-1 - Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív.
• STN EN 13384-1 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív.
• STN EN 13384-2 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 2: Komíny s pripojením viacerých spotrebičov palív.
• Pri rekonštrukcii starých komínov sa používa: STN 73 42 01 - Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia; a STN 73 42 10 - Rekonštrukcie a opravy komínov a dymovodov a pripájanie palivových spotrebičov.

Všeobecné požiadavky na výstavbu komína a dymovodu (§14 Vyhlášky 401/2007 Z.z.):

• Navrhovaný nový komín a dymovod, rekonštruovaný komín a dymovod a stavebné úpravy musia byť vyhotovené podľa technickej normy, vyhlášky alebo schválenej dokumentácie stavieb.
• Spalinová cesta musí byť navrhnutá a vyhotovená tak, aby spoľahlivo odvádzala spaliny do vonkajšieho prostredia a aby sa nadmerne nezužoval vnútorný prierez spalinovej cesty.
• Komín treba zhotoviť ako viacvrstvový s komínovou vložkou tepelne a dilatačne oddelenou od komínového plášťa.
• Vonkajší povrch murovaného komína treba omietnuť alebo obložiť nehorľavými materiálmi až do úrovne krytiny.
• Komín musí byť označený štítkom umiestneným v blízkosti kontrolného alebo čistiaceho otvoru.

Povinnosti užívateľa komína (§20 Vyhlášky 401/2007 Z.z.):

Každý užívateľ je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontrol osobou s odbornou spôsobilosťou (kominárom). Neznalosť neospravedlňuje a ohrozuje zdravie obyvateľov domu. Lehoty čistenia a kontroly komína pre plynové spotrebiče:

• Spotrebiče s celkovým tepelným výkonom do 50 kW:
  • Komíny bez vložky: raz za šesť mesiacov.
  • Komíny s vložkou: raz za dvanásť mesiacov.
• Spotrebiče s celkovým tepelným výkonom nad 50 kW: raz za šesť mesiacov.
• Komín, na ktorý je pripojený spotrebič na plynné palivo typu C: najmenej raz za rok.

Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení.

Synergia tepelných čerpadiel a krbov

Tepelné čerpadlá sa vyznačujú vysokou účinnosťou. V starých budovách sú však často vhodné len čiastočne a dosahujú tam svoje limity, najmä počas obzvlášť chladných dní. Inými slovami, tepelné čerpadlo sa stáva čisto elektrickým vykurovaním s tým prislúchajúcimi vysokými nákladmi, alebo v horšom prípade zostáva dom studený.

V kombinácii s krbom sa však celkový obraz mení. Krby podporujú tepelné čerpadlá počas chladných ročných období. Táto kombinácia ponúka niekoľko výhod pre optimalizáciu účinnosti vykurovania a riadenie dopytu po elektrickej energii.

1. Spolupráca silných stránok: Tepelné čerpadlá zabezpečujú konzistentné, energeticky účinné vykurovanie prenosom tepla z vonkajšieho prostredia. Sú vysoko účinné pri miernych teplotách, ale môžu mať problémy pri extrémne chladnom počasí. Krby poskytujú okamžité, lokálne teplo a dopĺňajú tepelné čerpadlá počas chladných období, čím znižujú zaťaženie tepelného čerpadla a celkovú spotrebu elektrickej energie.
2. Redukcia špičkového dopytu po elektrickej energii a zníženie nákladov na energiu: Zatiaľ čo samotné tepelné čerpadlo dokáže pokryť energetické potreby domu v lete a počas teplejších dní (ak spolupracuje s klimatizáciou), pri extrémne nízkych teplotách má problémy. Krb slúži ako „BOOSTER“ pre takéto chladné dni. Krb vtedy spoľahlivo poskytuje dodatočné teplo, čím zabezpečuje potrebnú tepelnú energiu a znižuje závislosť od tepelného čerpadla. Tým sa zabezpečí teplý dom pre obyvateľov a zníži sa zaťaženie elektrickej siete, pretože tepelné čerpadlo potom môže pracovať pri nižšom zaťažení. Tým sa znižujú osobné náklady na elektrickú energiu a znižuje sa zaťaženie verejnej elektrickej siete.
