Anhydritové potery a dilatačné škáry: Komplexný sprievodca správnym umiestnením a aplikáciou

Obsluha vysokozdvižných vozíkov alebo inej manipulačnej techniky v logistických skladoch či zázemiach výrobných prevádzok pozná každý rez, ktorý sa tiahne betónom na zemi. O to viac, ak sa vplyvom času a zaťaženia rozšíril a zmenil na výtlk s ostrými hranami, do ktorého s nákladom pravidelne vhupne. Dilatačné škáry sa vytvárajú predovšetkým preto, aby sa zabránilo deštrukcii podlahy a konštrukčných prvkov budov.

Iba správne dimenzované dilatácie a škáry vykompenzujú prirodzené pohyby - sadanie, tlak a ťah, rozťahovanie a zmrašťovanie - dotýkajúcich sa konštrukcií a dilatačných celkov. Na to sa používa dilatačná škára v budove; s touto medzerou žiadne procesy prebiehajúce v rámci jedného prvku neovplyvňujú ostatné. Tým sa zabráni praskaniu a inému poškodeniu, ku ktorému dochádza vplyvom síl pôsobiacich na stenové alebo podlahové časti.

Prečo sú dilatačné škáry nevyhnutné?

Situácia, keď konštrukčné prvky budovy na seba tesne priliehajú, je nežiaduca. Môže to spôsobiť zbytočné namáhanie a následne aj praskanie stien alebo podláh. Krásne vyzerajúca podlaha z keramických dlaždíc alebo esteticky usporiadaných panelov? Pekná podlaha na dlhé roky bez deformácií a prasklín? Je to možné! Správne vyhotovenie dilatačných škár je mimoriadne dôležité.

Dilatačná škára preberá namáhania vyplývajúce okrem iného z teplotných rozdielov, premenlivej vlhkosti alebo síl spôsobených prirodzeným sadania stavby. Všetky konštrukčné prvky budovy sú vystavené namáhaniu, deformáciám a miernym posunom. Tie pochádzajú zo síl, ktoré pôsobia na steny, základy a podlahy, alebo zo zmien teploty. Sú niečím prirodzeným a bezpečným, ale len za predpokladu, že stavebným prvkom dáme priestor na prenášanie týchto zaťažení. Vďaka použitiu dilatačných škár stavebné prvky nezávisle prenášajú zaťaženie, deformácie a posuny spôsobené teplotnými zmenami, nerovnomerným usadením konštrukcie, zmršťovaním alebo napučiavaním materiálu, z ktorého sú vyrobené.

Nepravidelnosti, ktoré vznikajú pri vhodnom usporiadaní alebo príprave medzier, sú viditeľné v povrchovej úprave podlahy dilatáciou, ktorou je jej vonkajšia vrstva - keramická dlažba alebo parkety. Spočíva vo vytvorení vydutín, oddelení a praskaní materiálu, napríklad dlaždíc.

Pre prevádzkovateľov budov či podnikateľských priestorov je atraktívnym trendom - hoci pre zhotoviteľov priemyselných podláh zároveň aj aktuálnou výzvou - minimalizovať jednak množstvo a jednak hrúbku, resp. veľkosť týchto škár. Menej kontrakčných škár znamená menej rizikových miest v podlahe, menej realizačnej i údržbovej náročnosti a krajší, efektívnejší a dizajnovo čistejší podlahový celok. Požiadavky investorov preto stále častejšie smerujú práve k špičkovej kvalite priemyselných podláh. Obvyklou odpoveďou sú bezškárové podlahy, dokonca až podlahy bez akejkoľvek škáry - tzv. seamless podlahy. Výhodou týchto typov podláh je predovšetkým extrémna odolnosť a široká variabilita použiteľnosti.

Anhydritový poter: Vlastnosti a aplikácia

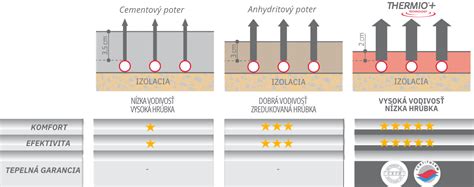

Anhydritový poter je moderný a ekologický materiál, ktorý si získava čoraz väčšiu popularitu, najmä pri inštalácii podlahového kúrenia. Anhydritový poter dnes predstavuje najžiadanejší typ hrubej podlahy. Liaty anhydritový poter je stabilný a mimoriadne vhodný na použitie v obytných miestnostiach s podlahovým kúrením. Jeho vynikajúce vlastnosti, ako je výborný prenos tepla, nízka tepelná rozťažnosť a vysoká pevnosť v ťahu za ohybu, umožňujú aplikáciu v menšej hrúbke, čím sa znižuje zaťaženie konštrukcie.

Anhydritový liaty poter je optimálnym riešením pre takmer všetky podlahové systémy pri výstavbe obytných, administratívnych a priemyselných objektov. Je vhodným riešením pre takmer všetky interiérové podlahové systémy obytných, administratívnych a priemyselných objektov. Hlavné uplatnenie má najmä ako:

• plávajúci poter
• klzný poter
• spojovací poter
• poter pre podlahové vykurovanie
• poter pre dutinkové podlahy

Vďaka svojej tekutosti sa chová samonivelizačne a k dosiahnutiu rovinnosti ho stačí ľahko načeriť. Tým vzniká vysokohodnotná homogénna zmes bez vzduchových pórov s dobrou tepelnou vodivosťou požadovanou pri podlahovom vykurovaní.

Proces aplikácie anhydritového poteru

Pred aplikáciou anhydritového poteru je potrebné dodržať niekoľko dôležitých podmienok, vrátane správnej teploty v stavbe a zabezpečenia možnosti vetrania po dobu 48 hodín pre optimálne vyschnutie. Zmes pozostáva z pojiva na báze síranu vápenatého (anhydrit), drobného kameniva do 4 mm s dozorovanou krivkou zrnitosti, účinných plastifikačných prísad a vody. Optimálnym návrhom a výberom vstupných surovín je zabezpečená kvalita a požadované vlastnosti čerstvého a zatvrdnutého poteru.

Poter sa na stavbu dopravuje autodomiešavačmi v požadovanom množstve a čase, kde sa pomocou čerpadla určeného na čerpanie tekutých poterov podáva na miesto uloženia. Pred čerpaním sa skontroluje kvalita namiešanej zmesi meraním rozliatia pomocou Hägermannovho kuželíka. Optimálna hodnota rozliatia je 240 mm ± 20 mm.

Proces aplikácie anhydritového poteru zahŕňa:

1. Hrubé nanesenie poteru.
2. Vyrovnanie poteru ručným vibračným pohybom.
3. Následné brúsenie poteru pre dosiahnutie hladkého povrchu.

Po nanesení sa poter zarovnáva ručným vibračným pohybom pomocou čeriacej hrazdy alebo tyče. Vibrácie pomáhajú anhydritu samonivelačne sa rozložiť po povrchu. Po stanovení vhodnej konzistencie sa liaty poter dopravuje hadicami na miesto uloženia, kde sa krúživými pohybmi hadice ukladá do požadovanej výšky. Následne sa poter homogenizuje a odvzdušňuje duralovými tyčami dva krát kolmo na seba, čím sa poter dokonale znivelizuje. Poter je možné ukladať len za predpokladu, že na stavbe je teplota vzduchu a podkladu min. + 5°C.

Brúsenie anhydritového poteru sa odporúča vykonávať približne 20 dní po aplikácii, pričom sa používa rotačná diamantová brúska. Počas brúsenia môže vznikať prach, preto je dôležité miestnosť po dokončení dôkladne vyčistiť.

Ošetrovanie poteru a vysychanie

Prvých 48 hodín po uložení musíme poter chrániť pred prievanom, priamym slnečným žiarením a teplotami nad 35°C. Po dvoch dňoch, kedy je poter spravidla už pochôdzny, začneme s vetraním, čím docielime rýchlejšie vysychanie a plynulé vyzretie poteru. Pre správne vyschnutie je nevyhnutné dodržať stanovené postupy.

Pri podlahovom vykurovaní môžeme zahájiť postupný ohrev podlahy už po 7 dňoch. Maximálna teplota pri zahájení vykurovania je 25°C, a túto teplotu je možné po troch dňoch denne zvyšovať maximálne o 5°C až na hodnotu 55°C. Anhydritový poter je vyzretý a vysušený, keď zostatková vlhkosť v potery je <=0,5%. Pre pokládku dlažieb a obkladov prepúšťajúcich paru je hodnota zostatkovej vlhkosti <=1%. Doba schnutia sa spravidla pohybuje od 3 do 6 týždňov, v závislosti od hrúbky poteru a teplotných podmienok.

Technické vlastnosti anhydritových poterov

Kvalita anhydritových poterov je klasifikovaná podľa ich pevnosti.

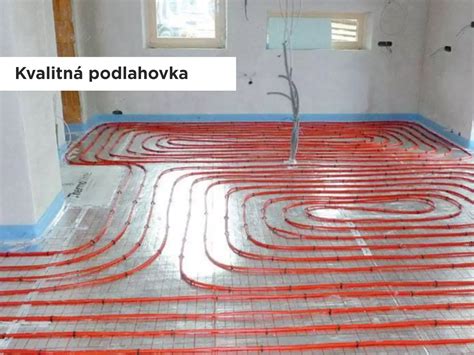

Dilatačné škáry pri anhydritových poteroch a podlahovom kúrení

Pri inštalácii poterov, najmä anhydritových a pri systémoch podlahového kúrenia, je nevyhnutné správne riešiť dilatáciu. Dilatačné škáry slúžia na zamedzenie vzniku porúch, škár, ich vzájomného posunu a rozmerových zmien materiálu. Nie je možné ich pevne uzavrieť, pretože poter podlieha prirodzeným zmrašťovacím procesom počas hydratácie a tiež sa rozťahuje v dôsledku teplotných zmien a mechanického zaťaženia.

Podlaha vybavená podlahovým kúrením sa vplyvom teploty rozširuje. Prekážka v podobe stien spôsobuje vyvýšenie podkladu, čo má za následok prasknutie podlahovej krytiny s dlaždicami. Dôsledkom takejto situácie môže byť aj trvalé poškodenie rúr zapustených do podlahy roztrhnutím ich konštrukcie.

Dilatácie je nutné dodržať v miestach, kde sú v konštrukciách, v miestach kde sa spájajú plochy s podlahovým vykurovaním a bez podlahového vykurovania, v priestoroch zložitých geometrických tvarov a v miestnostiach kde je pomer strán väčší ako 3:1.

Typy a umiestnenie dilatačných škár

Dilatačné škáry možno rozdeliť na konštrukčné, tepelné, technologické a antivibračné. V stavebníctve sa najčastejšie používa prvý z týchto typov. Nepriame dilatácie a obvodové dilatácie nie sú jedinými typmi dilatačných škár, ktoré možno použiť pri výstavbe. Jedinečným typom dilatačných škár budú konštrukčné dilatačné škáry. Dilatačné škáry podláh sa používajú v miestach, kde dochádza k zmene hrúbky poteru, rozdielom úrovní stropov, kde sú miestnosti vystavené rôznym vonkajším zaťaženiam (napr. obývacia izba a chodba), na oddelenie keramického obkladu od mriežok, prívodov a inštalačného potrubia.

Konštrukčné dilatačné škáry

Konštrukčné dilatačné škáry majú oddeliť pevné časti budovy a zabrániť prenosu zaťaženia. Sú to objektové škáry, ktoré oddeľujú celé budovy alebo ich časti navzájom. Prechádzajú nosnými i nenosnými konštrukciami, v obklade a dlažbe musia byť prevzaté na tom istom mieste a v zhodnej šírke. Dobre prevedené konštrukčné dilatačné škáry umožňujú pôsobiť proti negatívnym vplyvom prenášania zaťaženia, ktoré vznikajú pri sťahovaní a rozťahovaní stavebných materiálov. Zabraňujú teda poškodeniu celej budovy.

Obvodové (kútové) dilatačné škáry

Obvodové dilatačné škáry sa robia pozdĺž stien, stĺpov a schodísk. Tvoria prechod medzi tuhou a netuhou konštrukciou (napr. stena/poter). Medzera je hrúbku celého poteru a dokonale ho oddelí od zvyšku stavebných prvkov. Takáto dilatačná škára väčšinou zostáva bez akejkoľvek ďalšej výplne. Medzera je pokrytá soklovými lištami, panelmi, parketami alebo dlaždicami.

Dilatačný pás, nazývaný aj obvodový pás, je nevyhnutný na zabránenie tepelnej rozťažnosti pri rozpínaní podlahového kúrenia a na zabránenie prenosu hluku medzi konštrukciami, napríklad stenou a podlahou. Správne oddelenie podlahy od zvislých konštrukcií pomocou dilatačných pásov je kľúčové pre dlhodobú stabilitu podlahy.

Špecifikácie a kladenie dilatačného pásu

Minimálna hrúbka dilatačného pásu by nemala byť menšia ako 8 mm. Okrajové dilatačné pásy by mali byť min. 5 mm hrubé, pri podlahovom vykurovaní sa pásy doporučujú hrúbky min. 10 mm. Pre výpočet hrúbky okrajového pásu slúži nasledujúci vzorec: (dĺžka strany x koeficient tepelnej rozťažnosti x predpokladaný rozdiel teplôt) : stlačiteľnosť okrajového pásu.

Dôležité sú praktické zárezy, ktoré umožňujú odtrhnutie prečnievajúceho kusu po zaliatí poterom. Každý dilatačný pás by mal obsahovať prídavnú fóliu (tzv. navarenú zásterku), ktorá slúži ako kompaktný spoj medzi stenou a podlahou a zabraňuje zatečeniu poteru pod vrstvu izolácie. Veľmi praktická je čierna samolepiaca zadná strana pre jednoduchšie upevnenie.

V závislosti od celkovej výšky podlahy sa rozhoduje, na ktorú vrstvu sa dilatačný pás pokladá. Ak je celková konštrukčná výška podlahy vyššia ako výška pásu, najprv sa položí vrstva podlahového polystyrénu a až potom sa upevní dilatačný pás k stene. Samolepiaca vrstva pomáha pri rýchlom prilepení k stene. Je dôležité dbať na to, aby zárezy na odtrhnutie pásu boli na hornej strane a navarená fólia smerovala nahor, kde ju možno zafixovať rúrkou podlahového kúrenia.

Plošné dilatačné škáry

Plošné dilatačné škáry (čiastkové plošné) rozdeľujú nenosnú konštrukciu na menšie plochy. Prechádzajú od povrchu až po izoláciu, separáciu alebo nosnú konštrukciu, ktorú však nerozdeľujú. Navrhujú sa podľa empirických zásad. Vyskytuje sa vtedy, keď je povrch podlahy taký veľký, že si vyžaduje dodatočné delenie, aby sa prenášané napätia správne vyrovnali. Realizácia správnej nepriamej dilatácie je vytvorenie systému menších dosiek.

Regulácie a obmedzenia pre plochu poteru sú dôležité pre zamedzenie vzniku porúch, škár a ich vzájomného posunu a rozmerových zmien. Pre zamedzenie vzniku porúch, škár a ich vzájomného posunu a rozmerových zmien, je dôležité dodržiavať maximálne povolené plochy bez dilatácie. Liaty anhydritový poter sa vďaka svojim veľmi nízkym objemovým zmenám aj pri väčších celkoch ukladá spravidla bez nutnosti dilatácii.

• Pole poteru by malo mať štvorcový pôdorys s maximálnym rozmerom 6 x 6 m, resp. maximálnu plochu 36 m². Túto plochu je potrebné oddeliť dilatačnou medzerou.
• Povrch cementovej podlahy bez dilatačných škár by nemal presiahnuť plochu 5 × 6 m.
• Plocha podlahového kúrenia by nemala presiahnuť 40 m².
• Nevyhrievané povrchy musia byť rozdelené dilatáciou na polia s rozlohou najviac 60 m².
• Povrch súvisiaci s dilatačnými škárami by mal mať tvar štvorca alebo obdĺžnika a pomer strán musí byť zvolený tak, aby nepresahoval pomer 1: 1,5.

Dilatačné škáry sa navrhujú aj pri zmene hrúbky a druhu podkladu, náhlej zmene pôdorysu, v miestach oslabenia podlahy stĺpmi a podobne. Dilatácie je vhodné vytvoriť v miestach kde sa spájajú plochy s podlahovým vykurovaním a bez vykurovania a v miestach kde sa mení výška poterov. Pri podlahovom kúrení v jednej miestnosti, kde sú dva alebo viac vykurovacích okruhov, je nevyhnutné dodržať predpisy týkajúce sa dilatácie. Medzi jednotlivými okruhmi by mala byť dilatačná medzera.

Dilatácia plávajúcich podláh

Pri inštalácii plávajúcich podláh, ktoré sú najčastejšie vyrobené z dreva alebo na báze dreva (laminátové, korkové, kompozitné podlahy), je vytvorenie dilatačných medzier absolútne nevyhnutné. Nosným materiálom týchto podláh je drevovláknitá doska (HDF), ktorá reaguje na zmeny interiérových podmienok - tepla, chladu a vlhkosti. Drevo je hygroskopické, čo znamená, že sa rozťahuje alebo zmršťuje v závislosti od absorpcie a uvoľňovania vlhkosti zo vzduchu. Preto podlahové panely potrebujú voľný priestor, aby sa ich pohyb neobmedzil. Obvyklou chybou je, keď sa dilatačné špáry zabudnú vytvoriť alebo sa vytvoria nedostatočne široké.

V miestnostiach štandardných rozmerov by mala byť šírka dilatačnej medzery po obvode miestnosti vrátane dverí 8-10 mm, v niektorých prípadoch až 15 mm. Každý výrobca podlahy uvádza v návode na pokládku špecifickú šírku dilatačnej medzery, ktorú je potrebné dodržať pre zachovanie záruky. Orientačný vzorec je 1,5 mm dilatačná medzera na meter podlahovej plochy (napr. pre miestnosť s dĺžkou 10 m je potrebná medzera 15 mm od každej steny).

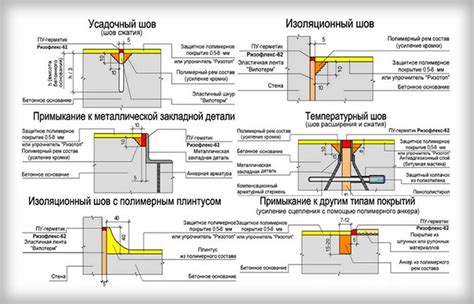

Výplne a profily dilatačných škár

Dilatačná škára vytvorená stenou neznamená, že náš interiér bude obsahovať zle vyzerajúce medzery. Po zhotovení dilatačných škár je potrebné ich vyplniť dilatačnou hmotou, ktorá je plne elastická a môže byť v jedno alebo dvojzložkovej podobe. Medzery musia byť správne vyplnené. Výplň môže byť vyrobená z polystyrénu, minerálnej vlny alebo špeciálnej nosnej tyče. Pri väčších miestnostiach, kde sa robia obvodové dilatačné škáry, by sa mala dilatačná medzera vyplniť poddajným škárovacím tmelom. Tu dobre poslúži polyuretánová (PUR) pena. Má dobré tepelnoizolačné vlastnosti, je paropriepustná a dá sa presne dať do malých medzier. Dilatácia sa najčastejšie vykonáva pomocou polystyrénu alebo špeciálnej dilatačnej šnúry, ktorá je vyrobená zo stavebného lana zabezpečeného izoláciou, materiálom brániacim nasiakavosti a utesnením. Existujú aj ďalšie varianty dilatácii - lano z penového polyetylénu s expandovanými pórmi alebo polypropylénová pena.

Hlavnou zásadou je však vylúčenie trojstranného priľnutia tmelu v škáre, ktoré je hlavnou príčinou nerovnomerného namáhania pružnej výplne a následne jej postupného odtrhávania od bokov škáry. Tomu možno zabrániť vložením klznej vložky na dno škáry. Pri silikóne sa odporúča pri plytších škárach páska, pri hlbších vložka kruhového prierezu z polyetylénu s uzavretými pórmi. Výsledkom je priľnutie pružnej hmoty len na protiľahlých hranách škáry, vznik tzv. dvojstranného priľnutia. Dilatačná šnúra pre silikónové škáry sa používa na dokončovacie účely vyplnením dilatačných škár. Vyznačuje sa okrúhlym prierezom a je najčastejšie vyrobená z penového polyetylénu. Jej hrúbka je prispôsobená šírke škáry tak, aby ju vyplňovala čo najtesnejšie. Jej montáž spočíva v zatlačení do dilatačnej škáry do takej hĺbky, aby sa rovnomerne rozprestierala po celej dĺžke.

Dokončovacie profily a lišty

Po dokončení pokládky nie sú dilatačné medzery viditeľné, pretože sa prekryjú soklovými lištami alebo prechodovými profilmi (napr. HDF profily EGGER, hliníkové profily EFFECTOR), ktoré ladia so vzhľadom podlahy. Dilatačné kliny sú praktickým nástrojom pre vytvorenie správnej šírky dilatačných medzier. Pri ukladaní prvého radu podlahových panelov sa vkladajú medzi podlahu a stenu približne každých 50 cm. Zostávajú na mieste až do položenia posledného radu, aby sa zabránilo posúvaniu podlahy.

Po vyplnení dilatačných škár treba pristúpiť k ich dokončeniu, aby sa zamaskovala ich existencia na zbiehajúcom sa rade dlaždíc, keramických a drevených podláh alebo podkladu so stenou. Na zakrytie otvorenej dilatačnej škáry sa z estetických dôvodov používa dilatačná lišta z polyvinylchloridu (PVC). Pri jeho výbere je potrebné brať do úvahy výšku dlaždice. Táto lišta sa najčastejšie používa na vytvorenie estetického spojenia medzi dvoma rôznymi materiálmi, ktoré tvoria podlahu, napríklad styčným bodom medzi kamennými a drevenými podlahami. Ako materiál sa používa predovšetkým kombinácia tvrdej a mäkkej (dilatačnej) umelej hmoty, na mechanicky viac namáhané škáry sa používa kombinácia kovu (hliník, mosadz a ušľachtilá oceľ) a mäkkej, niekedy i vymeniteľnej dilatačnej vložky.

Korok, z ktorého je dilatačný profil vyrobený, je odolný voči teplotným zmenám, vlhkosti a biodegradácii. Vďaka svojej veľmi vysokej pružnosti a deformačnej schopnosti dokonale absorbuje namáhania spôsobené prácou podkladu. Jeho vlastnosťou je tiež atraktívny vzhľad a vysoký stupeň oderu, a teda značná životnosť a odolnosť voči možnému poškodeniu. Je to úplne prírodná a ekologická surovina, ktorá je pre mnohých zákazníkov čoraz dôležitejšia.

Časté chyby pri realizácii dilatačných škár

Pri dilatácii sa často robia výrazné chyby. Vyhýbaním sa im predĺžite nielen odolnosť a životnosť podlahy, ale aj celej stavby. Žiaľ, na dilatačné škáry sa často zabúda, najmä keď si majitelia domov a bytov sami skúšajú dokončovanie izieb. Toto je jedna z najčastejších chýb.

Ak sa vynechá dilatačná škára, v krátkom čase poter popraská, a tým - na ňom položené panely alebo dlažba sa zničia. Ak nie sú dilatačné špáry vytvorené v správnej šírke, pri zmene relatívnej vlhkosti vzduchu (napr. v zimných mesiacoch pri intenzívnom vykurovaní alebo v lete) môže dôjsť k poškodeniu podlahy. Medzi najčastejšie problémy patria deformácia podlahových dosiek, vydutie podlahy (keď sa panely tlačia proti sebe a vytvárajú striešky), vŕzganie a prasknutie spojov. Tieto poškodenia sú zvyčajne ťažko opraviteľné. Nevhodná voľba šírky medzery bude mať za následok zlý prenos napätia, čo môže následne viesť k zničeniu budovy a podlahy. Správna dilatačná škára by mala mať hrúbku 10 - 20 mm. Ďalšou chybou bude nedostatok náplne.

Orientačný vzorec je 1,5 mm dilatačná medzera na meter podlahovej plochy (napr. pre miestnosť s dĺžkou 10 m je potrebná medzera 15 mm od každej steny).

Pokiaľ si nie ste istí správnou realizáciou dilatačných škár, je vždy lepšie prenechať túto prácu profesionálom. Dilatácia podlahy vyžaduje vhodné zariadenia. Preto nie je jednoduché vyrobiť si správny dilatačný spoj svojpomocne - stroje sú často veľmi drahé a v skutočnosti budú potrebné len raz. Pri výbere správneho zariadenia dbajte na jeho výkon motora a účinnosť. Čím väčšia podlaha, tým by mal byť výkon zariadenia lepší. Pre malé miestnosti je ekonomickejšie zvoliť ručné stierky. Správne vykonaná dilatácia podlahy je dôležitá v bytovej aj priemyselnej výstavbe. Kým dilatáciu v dome či byte zvládnete svojpomocne, dilatáciou priemyselných podláh by sa mali zaoberať odborné firmy.
