Situácia, keď konštrukčné prvky budovy na seba tesne priliehajú, je nežiaduca. Môže to spôsobiť zbytočné namáhanie a následne aj praskanie stien alebo podláh. Ako sa tomu vyhnúť? Profesionáli používajú dilatačné škáry. Čo sú dilatačné medzery a ako dokážu udržať budovu v dobrom stave po dlhú dobu?
Dilatačná škára, tiež nazývaná dilatačná medzera, je úzky priestor ponechaný medzi dvoma prvkami budovy. Takéto medzery sa často vyskytujú medzi betónovým poterom a stenou alebo medzi dvoma stenami alebo podlahami v rôznych miestnostiach.
Prečo sú dilatačné škáry nevyhnutné v stavebníctve?
Dilatačné škáry v bytoch a domoch sa používajú z nejakého dôvodu: pomáhajú udržiavať steny a podlahy v dobrom stave. Všetky konštrukčné prvky budovy sú vystavené namáhaniu, deformáciám a miernym posunom. Tie pochádzajú zo síl, ktoré pôsobia na steny, základy a podlahy, alebo zo zmien teploty. Sú niečím prirodzeným a bezpečným, ale len za predpokladu, že stavebným prvkom dáme priestor na prenášanie týchto zaťažení. Na to sa používa dilatačná škára v budove; s touto medzerou žiadne procesy prebiehajúce v rámci jedného prvku neovplyvňujú ostatné. Tým sa zabráni praskaniu a inému poškodeniu, ku ktorému dochádza vplyvom síl pôsobiacich na stenové alebo podlahové časti.
Faktory spôsobujúce deformácie a napätia
Pri návrhu obkladov a dlažieb treba počítať s tým, že celá budúca stavebná konštrukcia je vystavená pohybom a deformáciám, spôsobovaným najmä vysušovaním, zmenami teploty, vlhkosti alebo zaťažovaním. V konštrukcii tak vzniká nežiaduce napätie. Stavebné konštrukcie sú vystavené rôznym vplyvom a z toho vyplývajúcim rozmerovým zmenám. V dôsledku pôsobenia uvedených faktorov vznikajú deformácie, ktorých účinok sa môže aj kumulovať:
- Napúčanie a zmršťovanie: cyklické zmeny objemu vyvolané zvyšovaním alebo znižovaním vlhkosti prostredia; ide predovšetkým o výrobky z dreva a sadry, z dlhodobého hľadiska nie sú vylúčené ani pri iných konštrukciách. Príkladom sú oblasti, kde sa takzvaná plávajúca podlaha z drevených panelov stretáva s keramickou dlažbou. Vďaka spôsobu kladenia panelov drevo neustále „pracuje“ a mierne mení svoje umiestnenie.
- Dotvarovanie: stlačenie zvislých dielov, napr. stien, stĺpov, pilierov a pod., zaťažením; pri betóne až 0,2 mm/m; zmena tvaru skrátením vrchnej strany vodorovných dielov. Pri kútových škárach medzi plávajúcou podlahou a obkladom môže po dokončení konštrukcie dochádzať k poklesu dlažby spôsobenému dotvarovaním izolácie váhou poteru a následne k roztrhnutiu škáry.
- Teplotné zmeny: Napríklad dĺžková zmena cementového poteru na balkóne pri ročnom rozdiele povrchových teplôt 70 °C (od - 20 °C do + 50 °C) znamená pri dĺžke 5 m cca 4,2 mm. Roztiahnutie dlažby pri rovnakom rozdiele teplôt a dĺžke je len cca 2,45 mm. Napätie vznikajúce medzi týmito pevne spojenými vrstvami vedie pri väčších plochách k ich vzájomnému odtrhnutiu (popraskaniu alebo vydutiu dlažby).
Deštrukčné napätie a z neho vyplývajúce škody možno vylúčiť len správnym technickým návrhom. Medzi najjednoduchšie opatrenia patrí voľba menšieho formátu a svetlého odtieňa dlaždíc, prípadne vhodné zatienenie konštrukcie.
Typy dilatačných škár a ich špecifiká
Dilatačné škáry možno rozdeliť na konštrukčné, tepelné, technologické a antivibračné. V stavebníctve sa najčastejšie používa prvý z týchto typov. Dilatačnými škárami sa kompenzujú pohyby dvoch alebo viacerých priľahlých konštrukcií. V praxi sa možno stretnúť s konštrukčnými a objektovými dilatačnými škárami.
Konštrukčné dilatačné škáry
Konštrukčné dilatačné škáry majú oddeliť pevné časti budovy a zabrániť prenosu zaťaženia. Vyskytujú sa vo zvislom reze budovy a odstraňujú vzniknuté napätia z teplotného rozdielu. Dobre prevedené konštrukčné dilatačné škáry umožňujú pôsobiť proti negatívnym vplyvom prenášania zaťaženia, ktoré vznikajú pri sťahovaní a rozťahovaní stavebných materiálov. Zabraňujú teda poškodeniu celej budovy.
Objektové dilatačné škáry
Objektové dilatačné škáry oddeľujú celé budovy alebo ich časti navzájom. Prechádzajú nosnými i nenosnými konštrukciami, v obklade a dlažbe musia byť prevzaté na tom istom mieste a v zhodnej šírke. Navrhujú sa najčastejšie na eliminovanie účinkov nerovnomerného sadania stavby alebo ako konštrukčné dilatačné škáry.
Čiastkové plošné dilatačné škáry
Tieto škáry rozdeľujú nenosnú konštrukciu na menšie plochy. Prechádzajú od povrchu až po izoláciu, separáciu alebo nosnú konštrukciu, ktorú však nerozdeľujú. Navrhujú sa podľa empirických zásad. V interiéri má dilatačné pole mať štvorcový pôdorys max. 6 x 6 m, do 40 m². V exteriéri má dilatačné pole mať štvorcový pôdorys s veľkosťou strany - s ohľadom na očakávané oslnenie a farbu dlaždíc - od 2 do 5 m (zvyčajne sa odporúča max. 3 m). Nepriama dilatácia sa uplatňuje vtedy, keď je povrch podlahy taký veľký, že si vyžaduje dodatočné delenie, aby sa prenášané napätia správne vyrovnali. Realizácia správnej nepriamej dilatácie je vytvorenie systému menších dosiek.
Obvodové (kútové) dilatačné škáry

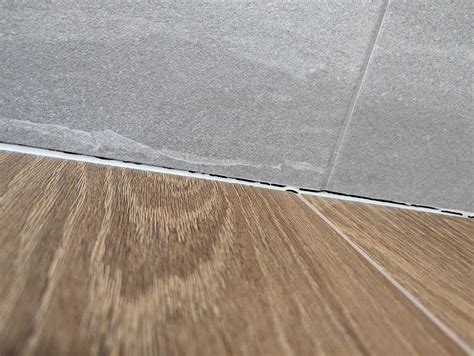

Obvodové dilatačné škáry tvoria prechod medzi tuhou a netuhou konštrukciou (napr. medzi poterom a stenou). Robia sa pozdĺž stien, stĺpov a schodísk. Medzera je hrúbku celého poteru a dokonale ho oddelí od zvyšku stavebných prvkov. Takáto dilatačná škára väčšinou zostáva bez akejkoľvek ďalšej výplne. Medzera je pokrytá soklovými lištami, panelmi, parketami alebo dlaždicami.
Napájacie dilatačné škáry
Sú potrebné pri napojení obkladu alebo dlažby na iné stavebné diely alebo konštrukcie s rozdielnym koeficientom rozťažnosti.
Tepelné dilatačné škáry
Pomáhajú odolávať zaťaženiam, ktoré vyplývajú predovšetkým z teplotných rozdielov. Steny a podlahy s tepelnými dilatačnými škárami by sa vplyvom vysokých alebo veľmi nízkych teplôt nemali tak ľahko zdeformovať. Takéto dilatačné škáry pokládky sa robia pozdĺž stien v prípade balkónov a terás.
Antivibračné dilatačné škáry
Táto konkrétna dilatácia sa používa tam, kde je vysoká pravdepodobnosť vibrácií, ako je ťažba, lom, oblasti náchylné na zemetrasenia a priemyselné závody s veľkými strojmi.
Kontrakčné škáry
Kontrakčné škáry sa navrhujú a zhotovujú na eliminovanie prejavov reologických objemových zmien materiálov na báze hydraulických spojív (betón, cementové kompozity). Tento všeobecný pojem zahŕňa viacero mechanizmov zmrašťovania. Prejavy sa eliminujú dvomi spôsobmi: technológiou zhotovenia a časom, keď sa majú aplikovať.
Pracovné škáry
Typickým príkladom pracovnej škáry je napojenie stien na horizontálne nosné konštrukcie alebo potreba prerušenia betonáže rozmernej konštrukcie (zvislej, respektíve šikmej alebo vodorovnej). V zásade existujú tri funkčne odlišné typy pracovných škár:
- Idealizovane dokonalé spriahnutie: Dvoch susedných konštrukcií v pracovnej škáre. Realizovať dokonale spriahnutú pracovnú škáru je problematické a s rastúcim aplikovaným dynamickým zaťažením sa bez dodatočných špeciálnych úprav stáva prakticky nemožné. Pod špeciálnymi úpravami možno chápať také vystuženie pracovnej škáry, ktoré prenáša zaťaženie cez pracovnú škáru a chráni úzku oblasť betónu proti drveniu.
- Voľné: Opäť len idealizovane voľné a v reálnych podmienkach ich nemožno zhotoviť už len preto, že výplň (vložka) zabezpečuje čiastočné spolupôsobenie.
- Polotuhé: Umožňujú čiastočne vzájomný pohyb stýkajúcich sa konštrukcií. Navrhujú a realizujú sa na miestach, kde sa pod predmetnou konštrukciou plánuje pružný, plastický podklad a/alebo treba rátať s vysokým teplotným namáhaním konštrukcie. Reprezentantom polotuhých škár je škára s profilovaním na ozub.
Ako správne navrhnúť dilatačné škáry
Správne vyhotovenie dilatačných škár je mimoriadne dôležité. Pri návrhu škár, ktorých úlohou je preniesť objemové zmeny konštrukcie a použitých materiálov, je potrebné brať do úvahy aj teplotu pri ich realizácii.
Kľúčové faktory návrhu
Pri návrhu dilatačných škár kompenzujúcich objemové zmeny materiálu konštrukcie je nutné poznať materiálové charakteristiky, mechanické vlastnosti, rozsah zaťaženia pôsobiacimi činiteľmi (teplotný a vlhkostný gradient) a technológiu zhotovenia konštrukcie. Dilatačné škáry sa navrhujú aj pri zmene hrúbky a druhu podkladu, náhlej zmene pôdorysu, v miestach oslabenia podlahy stĺpmi a podobne. Skladané (napríklad murované) konštrukcie sú dilatované prakticky v každej styčnej škáre a umožňujú objemové zmeny individuálne každého skladobného (murovacieho) prvku.
Rozmiestnenie a rozmery
- Interiér: Dilatačné pole má mať štvorcový pôdorys max. 6 x 6 m, do 40 m².
- Exteriér: Dilatačné pole má mať štvorcový pôdorys s veľkosťou strany - s ohľadom na očakávané oslnenie a farbu dlaždíc - od 2 do 5 m (zvyčajne sa odporúča max. 3 m).
Parametre a rozmiestnenie kontrakčných škár sa definujú výkresom (takzvaným škárorezom) spracovaným na základe výpočtov zohľadňujúcich zloženie betónu, súčiniteľ teplotnej rozťažnosti, spôsob a hustotu vystuženia, koeficient trenia podkladu a okrajové podmienky betonáže a ošetrovania. Pre návrh a zhotovenie kontrakčných škár platia aj určité zaužívané, empiricky stanovené zásady, ktoré sa venujú pomerom strán kontrakčných celkov a uhlov zovretých kontrakčnými škárami vo vystužených a nevystužených betónových doskách.
Teplota pri realizácii
Nie vždy je jedno, či sa dilatačná škára zhotovuje pri teplote okolo bodu mrazu alebo v 35-stupňovej horúčave. Pri návrhu dilatačnej škáry kompenzujúcej teplotné objemové zmeny je nevyhnutné zohľadniť aj návrhovú teplotu realizácie. Je rozdiel, či sa dilatačná škára napríklad s hrúbkou 5 mm zhotovuje pri teplote okolo 0 °C alebo pri teplote napríklad 30 °C. V prvom prípade sa v letnom období môže stať, že dilatačná škára sa úplne uzavrie a nebude fungovať. Kompenzáciu objemových zmien vyvolaných zmenou vlhkosti materiálu treba realizovať hlavne pri pórobetónových konštrukciách.
Realizácia dilatačných škár: Postupy a materiály
Krásne vyzerajúca podlaha z keramických dlaždíc alebo esteticky usporiadaných panelov? Pekná podlaha na dlhé roky bez deformácií a prasklín? Je to možné! Správne vyhotovenie dilatačných škár je mimoriadne dôležité.
Metódy vytvárania kontrakčných škár
Kontrakčné škáry možno vytvárať vopred alebo dodatočne.
- Vytváranie vopred: Pred betonážou sa požadovaná plocha rozdelí (debnením) na jednotlivé úseky betonáže. Tieto úseky sa následne betónujú vo dvoch etapách. Ak sa debnenie neodstráni aj počas druhej etapy betonáže, výsledkom sú dokonale oddelené kryhy betónovej dosky (závisí to od návrhu spojovacej výstuže). Výhodou tejto metódy je aj fakt, že pri správnom návrhu veľkosti kontrakčných polí nevznikajú kontrakčné zmrašťovacie trhliny, netreba vytvárať dodatočné (časovo náročné) kontrakčné škáry a debnenie sa môže využiť na úpravu povrchu konštrukcie.
- Dodatočné vytváranie (rezané kontrakčné škáry): Pri tejto technológii sa vytvárajú lokálne oslabené miesta v konštrukcii predurčené k vzniku kontrakčnej zmrašťovacej trhliny práve v nich. Rez sa podľa výkresu musí vykonať v optimálnom čase zrejúceho betónu. Presné určenie tohto času je náročné a závisí od zloženia betónu a konkrétnych podmienok na stavenisku. V princípe by však konštrukcia mala byť pochôdzna a rezy by sa mali vykonať pred prudkým poklesom intenzity hydratácie, ktorý znamená synergický efekt zmrašťovania a teplotnej kontrakcie konštrukcie v dôsledku jej chladnutia. Šírka škáry je determinovaná hrúbkou rezacieho kotúča (maximálne 4 mm). Hrany musia byť priame. Pri zhotovení škáry takýchto rozmerov sa prierez konštrukcie považuje za dostatočne oslabený na to, aby sa kontrakčná trhlina v konštrukcii vytvorila od dna škáry smerom nadol.
Výplňové materiály a úprava škár
Medzery musia byť správne vyplnené. Výplň môže byť vyrobená z polystyrénu, minerálnej vlny alebo špeciálnej nosnej tyče. Pri väčších miestnostiach, kde sa robia obvodové dilatačné škáry, by sa mala dilatačná medzera vyplniť poddajným škárovacím tmelom. Tu dobre poslúži polyuretánová (PUR) pena. Má dobré tepelnoizolačné vlastnosti, je paropriepustná a dá sa presne dať do malých medzier. Pri výbere vhodnej PUR peny sa oplatí vybrať si osvedčených dodávateľov ako je PCC Group. V prípade nepriamej dilatačnej škáry sa vždy použije príslušná výplň dilatačnej škáry. Ak chcete medzeru vyplniť, použite peny, penové dilatačné pásky alebo vhodné lišty.
Zrealizované škáry treba chrániť proti vnikaniu vody, a to výplňovým materiálom. Vzhľadom na to, že škáry majú umožňovať voľný pohyb priľahlých konštrukcií, musia byť vyplnené pružným materiálom s veľmi nízkym modulom pružnosti. Pri silikóne sa odporúča pri plytších škárach páska, pri hlbších vložka kruhového prierezu z polyetylénu s uzavretými pórmi. Výsledkom je priľnutie pružnej hmoty len na protiľahlých hranách škáry, vznik tzv. dvojstranného priľnutia.
Pri väčších miestnostiach, kde sa robia obvodové dilatačné škáry, by sa mala dilatačná medzera vyplniť poddajným škárovacím tmelom. Tu dobre poslúži polyuretánová (PUR) pena. Má dobré tepelnoizolačné vlastnosti, je paropriepustná a dá sa presne dať do malých medzier.
Dilatačná škára vytvorená stenou neznamená, že náš interiér bude obsahovať zle vyzerajúce medzery. Dilatačné škáry sa vyrábajú do betónu alebo cementového poteru a ak sú situované na rozhraní steny a podlahy alebo doskovej podlahy a dlažby, môžeme ich prekryť profilom. Ako materiál sa používa predovšetkým kombinácia tvrdej a mäkkej (dilatačnej) umelej hmoty, na mechanicky viac namáhané škáry sa používa kombinácia kovu (hliník, mosadz a ušľachtilá oceľ) a mäkkej, niekedy i vymeniteľnej dilatačnej vložky. Aj pri dilatácii máte na výber. Môžete použiť dilatačné lišty, ktoré sa v určitých rozostupoch umiestňujú medzi dlažbu (namiesto škáry). Esteticky lepší spôsob je moderný systém MAPETEX. Je to syntetická, netkaná textília, vyrobená špeciálnou technológiou, ktorá sa umiestni pod lepidlo.
Úprava hrán škár
Podľa intenzity dopravného zaťaženia je vhodné upraviť aj hrany škár, a to zošikmením. Takýmto spôsobom sa zníži lokálne šmykové napätie a obmedzí sa odlamovanie hrán. Zošikmením možno docieliť aj plynulejší prechod dopravných prostriedkov z jedného kontrakčného celku na druhý.
Špecifiká pracovných škár
Na zabezpečenie vodotesnosti sa pracovné škáry štandardne upravujú pridávaním bentonitových expanzných pásov alebo injektážnymi hadičkami. Problém nastáva pri podcenení dôležitosti návrhu ozubu a jeho neodbornom zhotovení. Akýkoľvek nedostatok v tomto konštrukčnom riešení sa relatívne rýchlo prejaví odlomením ozubu a znefunkčnením polotuhej pracovnej škáry.
Ďalším spôsobom, ako zabezpečiť čiastočné spolupôsobenie susedných dosiek, je realizovanie pracovnej škáry prechádzajúcej klznou výstužou. Na druhej strane sa pred betonážou dosky na výstužný prút alebo iný prvok vloží (navlečie) ochranné puzdro, ktoré neskôr zabezpečí voľný klzný pohyb susedných dosiek. Pri tomto spôsobe treba dbať na vzájomnú rovnobežnosť výstužných prvkov, ich kolmosť na pracovnú škáru, ale aj na kontrolu zabudovania puzdier.
Najčastejšie chyby a ich prevencia
S problémami, chybami až poruchami dilatácií a škár sa v stavebnej praxi možno stretnúť prakticky denne. Hlavný problém je zrejme v podceňovaní významu dilatácií a škár ako takých. Ak sa náhodou aj objaví projektová dokumentácia so správne vyriešenými dilatáciami a škárami, ďalším problémom sa stáva ľudský faktor.
Chyby pri návrhu a realizácii
- Vynechanie dilatačnej škáry: Ak sa vynechá dilatačná škára, v krátkom čase poter popraská, a tým - na ňom položené panely alebo dlažba sa zničia. Žiaľ, na dilatačné škáry sa často zabúda, najmä keď si majitelia domov a bytov sami skúšajú dokončovanie izieb. Toto je jedna z najčastejších chýb.

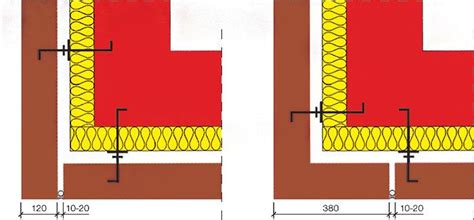

- Nevhodná voľba šírky medzery: Nevhodná voľba šírky medzery bude mať za následok zlý prenos napätia, čo môže následne viesť k zničeniu budovy a podlahy. Správna dilatačná škára by mala mať hrúbku 10 - 20 mm.
- Nedostatok náplne: Ďalšou chybou bude nedostatok náplne. Pri dilatácii sa často robia výrazné chyby. Vyhýbaním sa im, predĺžite nielen odolnosť a životnosť podlahy, ale aj celej stavby.
- Nesprávne načasovanie rezov kontrakčných škár: Rez sa musí vykonať v optimálnom čase zrejúceho betónu. Jeho nesprávne načasovanie môže spôsobiť vznik nežiaducich trhlín mimo určených škár.
- Trojstranné priľnutie tmelu: Je to hlavná príčina nerovnomerného namáhania pružnej výplne a následne jej postupného odtrhávania od bokov škáry. Tomu možno zabrániť vložením klznej vložky na dno škáry.
- Chyby pri zhotovení ozubu a klznej výstuže: Nevhodné zabudovanie klznej výstuže sa prejavuje trhlinami v betóne rovnobežnými so smerom pracovnej škáry v približnej vzdialenosti koncov tejto výstuže (± hrúbka dosky) v závislosti od koeficientu trenia s podkladom.
Kedy vyhľadať odbornú pomoc
Kým dilatáciu v dome či byte zvládnete svojpomocne, dilatáciou priemyselných podláh by sa mali zaoberať odborné firmy. Ak sa bojíte, že si s touto témou sami neporadíte, prenechajte túto prácu profesionálom. Dilatácia podlahy vyžaduje vhodné zariadenia. Preto nie je jednoduché vyrobiť si správny dilatačný spoj svojpomocne - stroje sú často veľmi drahé a v skutočnosti budú potrebné len raz. Pri výbere správneho zariadenia dbajte na jeho výkon motora a účinnosť. Čím väčšia podlaha, tým by mal byť výkon zariadenia lepší. Pre malé miestnosti je ekonomickejšie zvoliť ručné stierky.
Minimalizácia škár a bezškárové podlahy
Pre prevádzkovateľov budov či podnikateľských priestorov je atraktívnym trendom - hoci pre zhotoviteľov priemyselných podláh zároveň aj aktuálnou výzvou - minimalizovať jednak množstvo a jednak hrúbku, resp. veľkosť týchto škár. Menej kontrakčných škár znamená menej rizikových miest v podlahe, menej realizačnej i údržbovej náročnosti a krajší, efektnejší a dizajnovo čistejší podlahový celok. Požiadavky investorov preto stále častejšie smerujú práve k špičkovej kvalite priemyselných podláh. Obvyklou odpoveďou sú bezškárové podlahy, dokonca až podlahy bez akejkoľvek škáry - tzv. seamless podlahy. Výhodou týchto typov podláh je predovšetkým extrémna odolnosť a široká variabilita použiteľnosti. Ak práve zvažujete najvhodnejšiu skladbu a dizajn priemyselnej podlahy a radi by ste vo svojej prevádzke či investičnom projekte videli optimálne riešenie bez zbytočných škár a rezov, vyberte si na projektovanie a zhotovenie kvalifikovaného a skúseného partnera.
