Kanalizačné potrubie DN 110: Vlastnosti, použitie a riešenia pre pripojenie aj bez hrdla

Kanalizačné potrubie s priemerom 110 mm je štandardný rozmer používaný v mnohých aplikáciách pre vnútorné a vonkajšie kanalizačné systémy. Tento článok sa zameriava na kanalizačné potrubie 110, jeho rozmery, vlastnosti, materiály a použitie, s cieľom poskytnúť komplexný prehľad pre rôzne cieľové skupiny, od laikov až po profesionálov. Osobitnú pozornosť venujeme aj riešeniam pre situácie, keď pri potrubí chýbajú integrované hrdlá.

Typy a materiály kanalizačných potrubí

Kanalizačné systémy sú neodmysliteľnou súčasťou moderných domácností a budov. Pri plánovaní, rekonštrukcii alebo údržbe týchto systémov je dôležité zvoliť správne komponenty, ktoré zabezpečia spoľahlivé a dlhodobé fungovanie. V minulosti sa na odvod splaškov používalo potrubie z PVC. Je to dobrý a trvanlivý materiál, neznesie však dlhodobo teploty vyššie ako 40°C. Splašky, ktoré produkuje väčšina moderných domácností, však majú teplotu až 100°C. Spoľahlivé odvedenie zaručí HT odpadový systém z polypropylénu. Existuje niekoľko typov kanalizačných potrubí s priemerom 110 mm, ktoré sa líšia materiálom, konštrukciou a použitím.

HT systém z polypropylénu (PP)

HT (vysokoteplotný) odpadový systém z polypropylénu je navrhnutý tak, aby odolával vyšším teplotám a zabezpečil spoľahlivé odvádzanie odpadových vôd aj z moderných domácností, kde môžu dosahovať teplotu až 100°C. HT potrubie sa používa pre vnútorné kanalizačné systémy, ktoré odvádzajú odpadové vody s vyššou teplotou (do 90 °C). Sú vyrobené z polypropylénu (PP). Polypropylénový HT odpadový systém sa používa na vnútorné kanalizačné systémy vo vnútri budov pre odvod všetkých druhov odpadových vôd a chemických látok s výnimkou organických rozpúšťadiel. Rúry z polypropylénu (PP) sa vyznačujú vysokou tepelnou odolnosťou a chemickou odolnosťou. HT systém Plus® predstavuje špičkové odpadové rúry s životnosťou až 100 rokov. Predpokladaná životnosť HT PP odpadového systému je minimálne 50 rokov. Polypropylén je plne recyklovateľný materiál.

KG systém z PVC-U

KG potrubie (kanalizačné) sa používa pre vonkajšie kanalizačné systémy, ktoré odvádzajú odpadové vody z budov do verejnej kanalizácie. Sú vyrobené z PVC-U (nemäkčeného polyvinylchloridu). Vonkajší beztlakový kanalizačný systém Marley KG sa používa na odvádzanie odpadových vôd z budov do verejnej kanalizácie v krajine (do kanalizačnej prípojky). Materiál PVC-U prekračuje svojou húževnatosťou požiadavky normy STN EN 1401. Potrubie má homogénnu plnostennú konštrukciu steny. Rúry z PVC sú ľahké, ľahko sa inštalujú a spájajú pomocou gumičiek v hrdle a sú odolné voči vode a iným kvapalinám. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade.

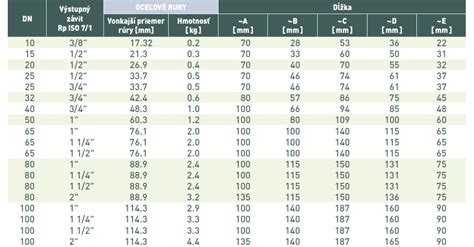

Dôležité rozmery a štandardy

Kanalizačné potrubie DN 110 má vonkajší priemer 110 mm. Často sa stretávame s dopytmi zákazníkov, že hľadajú hladkú kanalizačnú rúru DN 100. Takýto rozmer sa však nevyrába, vždy ide o potrubie DN 110. Dostupná dĺžka potrubia sa môže líšiť v závislosti od výrobcu a účelu použitia, napríklad 250 mm, 500 mm, 1500 mm alebo 2000 mm. Tento istý problém sa deje aj s dimenziou 150 respektíve 160; pri tomto rozmere je ešte viac mätúci fakt, že niektorí výrobcovia uvádzajú priamo na konkrétnom produkte DN 150 a iní DN 160. Pri výbere hladkej kanalizácie určenej na odvod splaškov a kalov z domu vedenej v zemi je dobré vedieť, že najčastejšie sa používa rozmer DN 150/160, je to skutočne to najčastejšie pri rodinných domoch. Priemer 150 mm je často využívaný pre hlavné zvody a systémy s vyšším prietokom. Pozor na potrubie DN 140, je to rúra, ktorá je problematická, teda hlavne jej rozmer, pretože k nej nie sú vyrábané tvarovky v takých uhloch a prevedeniach ako u ostatných bežných rozmeroch do DN 200. Hovoríme teda, že DN 140 je atyp. Rozmery sú konkretizované normou STN EN 1451.

Charakteristické vlastnosti a výkon

Kruhová tuhosť a odolnosť

Ešte je treba spomenúť, že sa môžete stretnúť s označením potrubia ako SN4 a SN8, čo vyjadruje kruhovú tuhosť rúry. Kruhová tuhosť rúr je 4 kN/m² resp. 8 kN/m² (SN4, resp. SN8). Pre zaistenie zhodnej hrúbky potrubia a tvaroviek je však potrebné používať minimálne verziu SDR 34 a alebo nižšie.

Teplotná a chemická odolnosť

Odolnosť voči teplotám: HT potrubia sú odolné voči vysokým teplotám (do 90 °C), zatiaľ čo KG potrubia sú odolné voči teplotám do 60 °C. Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Chemická odolnosť rúr je vysoká: sú odolné voči slanej vode, alkoholu, kyselinám, zásadám, síranom, agresívnym plynom a všetkým druhom čistiacich prostriedkov. Materiál má výborné hydraulické vlastnosti a minimalizuje tvorbu usadenín, je odolný voči pôsobeniu všetkých médií, ktoré sa bežne vyskytujú v odpadových vodách z domácností, vrátane vôd s obsahom tuku a rôznymi chemikáliami.

Mechanická odolnosť a životnosť

Mechanická odolnosť: Kanalizačná rúra KG SN4 je vyrobená z veľmi odolného PVC a poskytuje vysokú mechanickú odolnosť. Voči obrusu - abrázii je u PVC-U veľmi dobrá v porovnaní s ostatnými materiálmi. Špecifická abrázia je 0,3 mikrometrov za 500 000 skúšobných cyklov, čo zodpovedá 15 rokom prevádzky kanalizácie. Pri správnom používaní a inštalácii majú kanalizačné potrubia životnosť dlhšiu ako 50 rokov. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. HT tvarovky a rúrky sú zaradené do triedy horľavosti E.

Hladký povrch a hydraulické vlastnosti

Hladký povrch vnútorných stien umožňuje ľahké odplavovanie nečistôt, čím zabraňuje vytváraniu usadenín vo vnútri rúry. Vnútorná aj vonkajšia strana rúr aj tvaroviek je hladká. Výrobný postup zaručuje dokonale hladký vnútorný aj vonkajší povrch rúr i tvaroviek. Ten spolu s precízne navrhnutým tvarom hrdlového spoja zaručuje vynikajúce hydraulické vlastnosti potrubia.

Použitie kanalizačných potrubí DN 110

Kanalizačné potrubia DN 110 sa používajú v rôznych aplikáciách, vrátane:

• Vnútorné kanalizačné systémy: Odvádzanie odpadových vôd z umývadiel, vaní, spŕch, toaliet a kuchynských drezov. HT PP rúry a tvarovky sú určené hlavne na vnútornú kanalizáciu. Systém je určený pre odtokové a pripojovacie potrubie, odpadové podtrubie, splaškové, dažďové a vetracie potrubie vo vnútri budov.
• Vonkajšie kanalizačné systémy: Odvádzanie odpadových vôd z budov do verejnej kanalizácie.
• Dažďové kanalizácie: Odvádzanie dažďovej vody zo striech a iných povrchov. Odporúčané použitie: Dažďová kanalizácia (pre KG systémy).
• Priemyselné kanalizácie: Odvádzanie priemyselného odpadu.

Inštalácia a metódy pripojenia, vrátane riešení pre potrubia bez hrdla

Inštalácia kanalizačných potrubí DN 110 je relatívne jednoduchá, ale je dôležité dodržiavať správne postupy. Teplota pre montáž nie je nijak obmedzená čo sa týka možnosti porušenia rúr pri KG systémoch. Pre HT PP systémy je teplota na inštaláciu od + 5 °C. Rúry sa môžu rezať manuálne alebo mechanickými pílami.

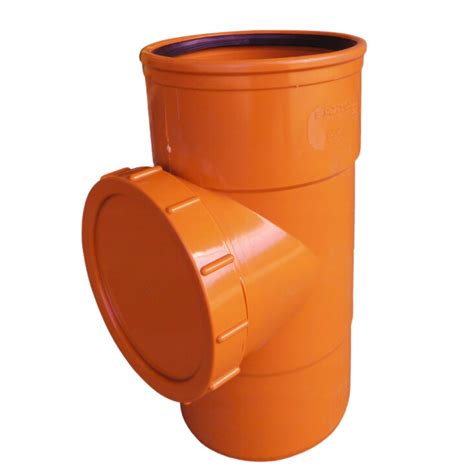

Štandardné spojenie s hrdlom

Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Overte, či je tesniaci krúžok správne nasadený, či nie je prekrútený. Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Pri práci je odporúčané používať montážne mazivo. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok je zakázané! Súosovosť rúr a tvaroviek musí byť zaručená. Jednoduché spájanie pomocou násuvných hrdiel, tesnených elastomérovým krúžkom, urýchľuje montáž. Zároveň zaručuje okamžitú a dokonalú tesnosť spojov, čím umožňuje vykonanie tlakovej skúšky bezprostredne po ukončení montáže. Jednotlivé prvky systému sa spájajú pomocou hrdiel s gumovým tesnením a umožňujú opätovné rozpojenie. Jednočepeľové tesnenia zaručujú kvalitné vodotesné spojenie (do 0,05 MPa) aj pri orientácii proti toku kvapaliny. Jazýčkové tesniace krúžky sú vložené v drážkach hrdla a zaručujú vodotesnosť systému pre tlaky do 0,05 MPa (tlak 5 m vodného stĺpca, tesní aj vtedy, pokiaľ v ňom vznikne podtlak bežných hodnôt).

Riešenia pre potrubia bez integrovaného hrdla

V prípadoch, kedy v základových doskách chýba možnosť napojenia potrubia, alebo pri rúrkach chýbajú hrdlá, sa používajú špeciálne riešenia. Napríklad HT nástrčné hrdlo značky Plast Brno CRPCA00 slúži na vytvorenie potrebného spojenia. Potrubie je kompatibilné vonkajším rozmerom s tvarovkami pre hladké KG potrubie. Vďaka jednotným rozmerom možno komponenty systému HT bez adaptérov spájať nielen so systémom tichého odpadového potrubia Master 3 PLUS či s polypropylénovými rúrami iných výrobcov, ale tiež s PVC rúrami pre zvislé odpady alebo všetkými hladkými kanalizačnými systémami (použiteľnosť PVC je obmedzená teplotou, obvykle do 40°C). HT PP systém sa nesmie lepiť.

Doplnkové komponenty kanalizačného systému

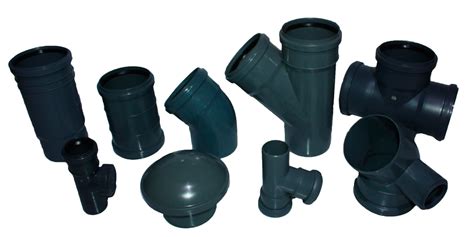

Tvarovky a systémové prvky

Jedná sa o ucelený systém kompletne z PVC-U vrátane unikátnych obojstranne hrdlovaných tvaroviek. Všetky tvarovky sú až do OD / ID 315 vyrábané priamym vstrekovaním do formy. Hrdla rúr i tvaroviek sú opatrené tesnením s integrovaným podporným krúžkom z polypropylénu (PP) odolným proti ropným látkam. Systém obsahuje aj originálne šachtové vložky s rovnakým typom tesnenia a s tesnosťou spoja min. 2,5 baru podľa STN EN 1277. Súčasťou ponuky sú najširšie sortimenty tvaroviek na trhu, ktoré umožňujú flexibilné riešenia pri inštalácii. Mimo bežných tvaroviek sú v sortimente i kombinované tvarovky - kolená s odbočkami atď. Sortiment tvaroviek zahŕňa tvarovky z PP alebo alternatívne aj zosilnené PVC-U tvarovky Funke - vstrekované kolená 90, 45, 30, 15 stupňov, odbočky 45 º, objímky, redukcie a prechody. Tvarovky z PP sú štandardné ako u iných hladkých rúr. Napríklad odbočka má z jednej strany hrdlo a z druhej driek. HT systém Plus® je kompletný systém pre vnútornú kanalizáciu so širokým výberom prvkov, ktorého štruktúra bola adaptovaná pre potreby tuzemskej výstavby.

Revízne šachty

Pri výstavbe kanalizácie je dnes už samozrejmosťou používať napríklad revízne šachty/šachtišky, ktoré uľahčujú pri kontrole alebo probléme prístup do kanalizačnej sústavy. Tieto šachty sa pre domácich stavebníkov najčastejšie dodávajú v rozmere DN 150/160 a DN 200. Dno šachty môže byť priame alebo sútokové, kde viete napojiť až 3 sútoky a pokračovať ďalej jedným. Priemer, teda DN revíznej šachty, je 300mm a 400mm. Výška šachty je samozrejme u každého individuálna, preto sú vyrábané a dodávané podľa jednotlivých potrieb zákazníka na výšku od 50cm až do 6m. Poklop na takúto šachtu je plastový, ktorý znesie zaťaženie do 2000kg, je teda pochôdzny a nemôže po ňom prejsť osobné auto. Všetky šachty o ktorých sme tu hovorili sa vyrábajú podľa špecifikácie zákazníkov, pričom vôbec nejde o atypické rozmery, to znamená že aj ceny týchto výrobkov, šácht sú štandardné a nepotrebujú sa opätovne naceňovať pre každého zvlášť.

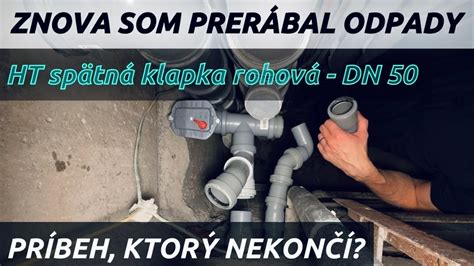

Spätné klapky

Pri stavbe kanalizácie je dobré sa zamyslieť aj nad tým, či budem potrebovať spätnú klapku. Spätná klapka zabraňuje spätnému chodu média a pachu v potrubí, alebo hlodavcom, aby sa nedostali do obydlia. Zväčša sa spätnú klapku odporúča zabudovať, pretože v nákladoch nákupu to nie je veľká položka a môže zabrániť znehodnoteniu veľkej časti majetku, alebo predísť škodám a nepríjemnostiam. Takáto spätná klapka môže slúžiť aj ako čistiaca tvarovka, vtedy je dobré, ak sa osadí do šachty, do ktorej je možný vstup.

Ukladanie potrubia do zeme

Pre vonkajšie kanalizačné systémy je dôležité správne uloženie potrubia do zeme. Požiadavky na mieru zhutnenia lôžka a obsypu sú kľúčové pre dlhú životnosť. Optimálne zhutnenie lôžka je okolo 85% PS, zhutnenie obsypu pod komunikáciou 93% PS. Pri tomto stupni zhutnenia a použití nesúdržného obsypového materiálu je možné uložiť potrubie do hĺbky 6 m pod komunikáciu triedy A. Max. Pomer medzi stupňom zhutnenia a hĺbkou uloženia je uvedený v rovnako v grafe v prospekte.

Prehľad vybraných produktov a orientačné ceny

Pri výbere konkrétneho produktu je vhodné porovnať ceny a parametre od rôznych predajcov. Nasledujúca tabuľka uvádza príklady kanalizačných komponentov, z ktorých niektoré sú primárne pre DN 150/160, ale ilustrujú dostupný sortiment a cenové rozpätie. Pre DN 110 sú dostupné obdobné produkty.

Uvedené informácie sú len orientačné, pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek. Aj keď sa snažíme o maximálnu presnosť informácií, bohužiaľ nemôžeme zaručiť 100% správnosť.
