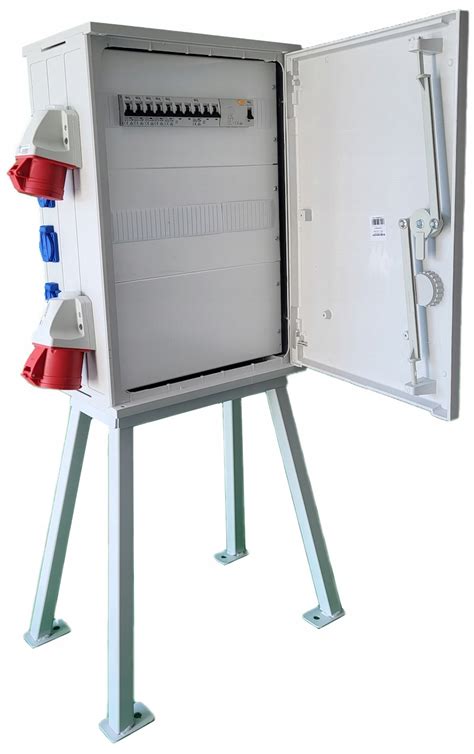

Jistič je nenahraditeľný pomocník domácnosti, ktorý pri nadmernej záťaži rozpojí elektrický prúd. Správne zvolený jistič je základ bezpečnej a spoľahlivej elektroinštalácie. Hlídá prúd v obvode a pri preťažení alebo skrate okamžite odpojí elektrinu, takže chráni vás i vaše spotrebiče. Jistič je malé zariadenie v rozvádzači, ktoré má zásadnú rolu - chráni vašu elektroinštaláciu pred preťažením a skratom. V praxi to znamená, že ak zapnete príliš mnoho spotrebičov naraz alebo dôjde k poruche, jistič prúd automaticky vypne. Jednotkou veľkosti jističa je ampér = A, a určuje, koľko prístrojov v okruhu je možné paralelne zapojiť.
Prečo je správny výber jističa tak dôležitý?
Dať si záležať pri výbere jističa je dôležité ešte z iného dôvodu. Ak zvolíte jistič s malou hodnotou, bude vám často „vypadávať“. Naopak jistič, ktorý je silnejší, než zodpovedá inštalácii, nechráni káble ani spotrebiče. Vždy myslite na to, že jistič musí zodpovedať tak výkonu spotrebičov, ako aj kabeláži a celej elektroinštalácii. Praktické pravidlo znie: príliš slabý jistič vás bude neustále obmedzovať, príliš silný môže byť nebezpečný.
Hlavný jistič a jističe pre jednotlivé obvody
V domácnosti nájdete nielen hlavný jistič, ale aj niekoľko menších jističov pre jednotlivé obvody. Pri plánovaní alebo rekonštrukcii elektrických rozvodov často riešime, akú veľkosť by mal mať hlavný jistič. Veľkosť hlavného jističa totiž určuje nielen maximálnu spotrebu elektrospotrebičov vo vašej domácnosti, ale tiež koľko mesačne platíte za elektrinu vášmu poskytovateľovi za tzv. rezervovaný príkon. Preto by mal hlavný jistič zodpovedať vašim skutočným potrebám a nemal by byť zbytočne predimenzovaný ani poddimenzovaný.
Veľkosť jističa sa udáva v ampéroch (A) a určuje, aký maximálny elektrický príkon môže mať konkrétny elektrický okruh. V elektrických rozvodoch býva zapojených viac jističov s odstupňovanými hodnotami menovitých prúdov, napr. hlavný jistič 25A, jistič 16A pre zásuvkové okruhy alebo jistič 10A pre svetelné okruhy. Praktický tip: Ak vám často vypadáva jistič len v jednej miestnosti, je problém v konkrétnom obvode, nie v celej domácnosti.
Ako vypočítať potrebnú veľkosť jističa?
Správny jistič sa dá určiť pomocou jednoduchého výpočtu. Ak viete, koľko má spotrebič príkon (to číslo nájdete na jeho štítku alebo v návode), môžete si spočítať, aký silný prúd zhruba potrebuje. Laicky povedané: spotrebič s príkonom 2000 W „ťahá“ prúd asi 9 ampérov. Preto ho musí chrániť jistič, ktorý vydrží aspoň túto hodnotu.
Pre výpočet hodnoty hlavného jističa je najjednoduchším spôsobom spísať si všetky elektrospotrebiče, ktoré vo vašej domácnosti používate (či plánujete používať), a doplniť si k nim ich príkon vo wattoch (W) a počet fáz. Pri sčítaní príkonov spotrebičov je dobré zohľadniť, či ich využívate (alebo budete využívať) súčasne.
Vzorec pre výpočet prúdu je: I = P / U, kde:
- I je prúd (veľkosť jističa) v ampéroch (A)
- P je celkový príkon spotrebičov vo wattoch (W)
- U je veľkosť fázového napätia vo voltoch (V) a počíta sa buď 1 × 230V pre jednofázové rozvody alebo 3 × 230V pre trojfázové rozvody.
Dále víme, že napětí je v ČR dané normou a odpovídá 230 Voltům. Takto si lze snadno vypočítat, že jistič 16A, ktorý sa v domácnosti najčastejšie používa pre zásuvkové okruhy, je dimenzovaný pre max. príkon 3680 W a jistič 10A pre osvetlenie pre max. 2300 W.
Príklady výpočtov a odporúčaní
Napríklad, ak spočítame, že celkový príkon všetkých spotrebičov činí 17 250 W, najvhodnejším riešením tak bude jistič o veľkosti 3×25 A. Vždy ale záleží na súbežnosti behu spotrebičov na jednotlivých fázach.
Teda spočítame-li si, že máme celkový příkon spotřebičů 7,2kW, získáme hodnotu 31A. Aj cez existenciu pomerne jednoduchého vzorca sa odporúča vsadiť pri výpočte jističa na odborníkov.
Tabuľka typických jističov a ich príkonov
| Typ obvodu | Typický jistič | Maximálny príkon (pri 230V) | Typický prierez kábla |
|---|---|---|---|
| Osvetlenie | 10 A (Charakteristika B) | 2300 W | 1,5 mm² |
| Zásuvky | 16 A (Charakteristika B) | 3680 W | 2,5 mm² |
| Bojler (samostatný) | 16 A | 3680 W | 2,5 mm² |
| Energeticky náročné spotrebiče (dielňa) | 16 A (Charakteristika C) | 3680 W | 2,5 mm² |
Funkce jističe - jak pracuje jistič
Jednofázové a trojfázové rozvody
Jednofázový rozvod je typický pre byty, kde sa používa plynový sporák (resp. plynová varná doska) a dodávky TUV sú zaistené vzdialene. Elektrina je tu používaná hlavne k prevádzke štandardných spotrebičov, ako je TV, osvetlenie, chladnička a kuchynské vybavenie (roboty, varná kanvica, elektrická či mikrovlnná rúra) a práčka. Ovšem v prípade varnej kanvice, elektrickej a mikrovlnnej rúry a práčky sa jedná iba o príležitostné používanie. Menšie byty si pohodlne vystačia s jističom do hodnoty 25A.
Trojfázový rozvod je používaný v domoch či chalupách, kde prevádzkujeme energeticky náročnejšie elektrické spotrebiče, ako je bojler, sporák (indukčná varná doska), elektrické vykurovanie a elektrické stroje (píla, hobľovačka apod.). Typická veľkosť jističa u domu býva 3f 20A (alebo 25A či 32A a vyššie). Rodinné domy majú oproti bytom väčšiu spotrebu elektriny. Nielen kvôli viac miestnostiam, ale aj preto, že často využívajú elektrinu na vykurovanie, ohrev vody, prevádzku dielne či garáže.
Typické scenáre a odporúčania
- Byt s jednofázovými rozvodmi: V bytoch s plynovým sporákom a ústredným kúrením, kde sa elektrina nepoužíva na ohrev vody, varenie ani kúrenie, sa najčastejšie stretneme s jednofázovým hlavným jističom 1x25A, napr. jistič 25A jednofázový Eaton PL7-B25/1/10kA.
- Rodinný dom s trojfázovými rozvodmi: V rodinných domoch s trojfázovými rozvodmi, ktoré sú nutné k prevádzke spotrebičov s väčším odberom (napr. bojler, elektrické vykurovanie apod.), a kde sa elektrina používa na ohrev vody, varenie a kúrenie, sa najčastejšie stretneme s trojfázovým hlavným jističom 3x25A, napr. hlavný jistič 3x25A trojfázový Noark 3P B25/10kA.
V praxi sa ale stáva, že takýto odber nie je možný a tak si veľa ľudí myslí, že má slabý hlavný jistič. Dôvodom ale býva nerovnomerné zaťaženie fáz. Takže musí tu byť zaistené rovnomerné zaťaženie fáz a treba aplikovať vhodné technické prvky, ako napríklad časové alebo prioritné relé apod. Ak máme plne elektrifikovanú domácnosť (teda využívame elektrinu aj na vykurovanie), je tu nutné individuálne riešenie. Novostavby s výhľadom do budúcnosti (napr. inštalácia tepelného čerpadla) by mali mať rezervu.
Kľúčové parametre jističa
Menovitý prúd
Menovitý prúd je najdôležitejší parameter jističa. Na prekročenie menovitého prúdu jistič po nejakej dobe zareaguje prerušením obvodu. A reaguje tým rýchlejšie, čím je aktuálny prúd vyšší oproti hodnote menovitého prúdu jističa. Jističe sa vyrábajú s rôznymi úrovňami menovitého prúdu: 2, 4, 6, 10, 13, 16, 20, 25, 32, 40 A atď.
Vypínacia charakteristika
To, ako sa tieto spúšte správajú a ako rýchlo reagujú pri akom prúde, určuje vypínacia charakteristika jističa. Charakteristiky sú určené normami, aby jističe zareagovali na nadprúd alebo skrat dostatočne rýchlo. Niektoré spotrebiče majú vysoké rozbehové prúdy. Taký asynchrónny elektromotor dokáže pri rozbehu odoberať pokojne aj 8-krát vyšší prúd než počas prevádzky. U jednofázového (230 V) 1 500 W motora by bol prevádzkový prúd 6,5 A, ale rozbehový až 52 A. Práve preto sa „C-čka“ používajú napr. pre obvody s klimatizáciami, tepelnými čerpadlami, zásuvkami na stroje, ručné náradie a pod. Distribučné spoločnosti vyžadujú charakteristiku B.
Skratová vypínacia schopnosť
Vyjadruje maximálny skratový prúd, pri ktorom sa dokáže jistič bezpečne vypnúť. Tento prúd je obmedzený prakticky iba impedanciou (odporom) zdroja (transformátor v trafostanici) a prívodných káblov. V domoch, bytoch či kancelárskych budovách sa používajú jističe so 6 kA vypínacou schopnosťou (t.j. 6 000 A). Zatiaľ čo pre zásuvkové alebo svetelné okruhy si vystačíte s bežnými jističmi so skratovou odolnosťou 6kA, ako hlavný jistič je nutné použiť jistič so skratovou odolnosťou 10kA.
Praktické odporúčania pre rôzne obvody
- Pre bežné zásuvkové obvody v domácnosti sa obvykle používa jistič 16 A. Ten spoľahlivo zvládne väčšinu spotrebičov, ktoré zapojujete do zásuvky - od televízie po vysávač. Používa sa 16 A jistič s charakteristikou B, v kombinácii s 2,5 mm2 káblom.
- Pre svetelné obvody sa obvykle používa 10 A jistič s charakteristikou B, v kombinácii s 1,5 mm2 káblom. Na prúd 10 A sú stavané taktiež vypínače, svietidlá a ďalšie prístroje.
- Ak ale plánujete pripojiť spotrebič s vyšším príkonom (napr. indukčnú varnú dosku), je potrebné zvoliť zodpovedajúci jistič. Veľké spotrebiče, ako varná doska alebo sušička, by mali mať vlastný jistič a kabeláž.
- Väčšina elektrických bojlerov má príkon 2-3 kW, čo zodpovedá odberu okolo 10-13 A pri napätí 230 V. Preto sa na bojler najčastejšie používa samostatný obvod s jističom 16 A. Ak máte väčší bojler (napr. nad 200 litrov) s vyšším príkonom, môže byť potreba 20 A jistič.
- V dielni, garáži a všade inde, kde budete používať veľmi výkonné náradie alebo stroje, sa vám hodí 16 A jistič s charakteristikou C.
Časté chyby pri výbere jističa
Mnoho ľudí vyberá jističe len podľa aktuálnej spotreby. Ale čo keď si za dva roky zaobstaráte tepelné čerpadlo? Pořídit větší jistič „pre strýčka príhodu“ sa v tomto prípade nevyplatí, poplatky sa ostatne odvíjajú podľa veľkosti hlavného jističa. Naopak slabý (poddimenzovaný) hlavný jistič nám usporí mesačne na poplatkoch slušnú čiastku, ale nemôžete k nemu pripojiť príliš elektrospotrebičov. Do jednej zásuvky ľudia často zapájajú niekoľko silných spotrebičov cez rozdvojky a predlžovačky.
Jistič vs. Prúdový chránič

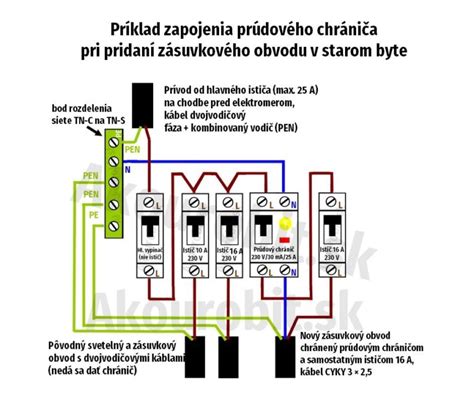

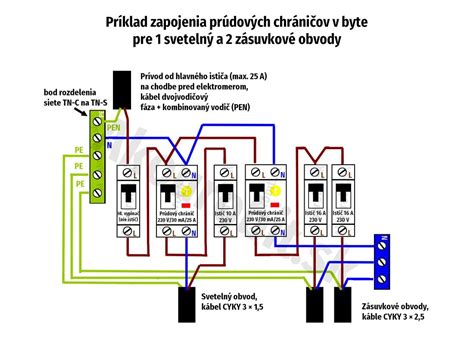

Jistič chráni elektroinštaláciu a spotrebiče pred preťažením alebo skratom - hlíídá prúd v obvode a v prípade problému ho odpojí. Prúdový chránič (RCD) má inú úlohu: chráni hlavne ľudí pred úrazom elektrickým prúdom. Ak dôjde k úniku prúdu (napríklad cez telo človeka na zem), chránič okamžite vypne obvod. Hovorí sa mu tiež prúdový chránič s nadprúdovou ochranou. Jedná sa v podstate o kombinovaný prúdový chránič s jističom v jednom puzdre. Výhodou je, že oproti samostatnému chrániču ušetríte v rozvádzači 1 pozíciu (u jednofázového obvodu) alebo 3 pozície u trojfázového obvodu. Kombinovaný jistič s prúdovým chráničom sa hodí do jednoduchých elektroinštalácií ako sú byty, garáže či záhradné chatky. Na prvý pohľad pripomína jistič.
Ako zistiť hodnotu vášho aktuálneho jističa?
Stačí sa pozrieť do elektrického rozvádzača vo vašom byte alebo dome. Na každom jističi je vyznačená jeho hodnota - napríklad B16, C20 a pod. Číslo znamená veľkosť v ampéroch (napr. 16 A, 20 A) a písmeno označuje vypínaciu charakteristiku (B, C alebo D).
Profesionálna inštalácia a výmena jističa
Samotná inštalácia jističa je odborná práca, ktorú smie vykonávať len kvalifikovaný elektrikár. Práca s elektrinou je riziková. Nesprávne zapojený jistič môže ohroziť život, spôsobiť požiar alebo poškodiť spotrebiče. Elektrické rozvody by mal vykonávať iba odborník = elektrikár, a preto ak plánujete nové rozvody alebo vykonávate úpravy na existujúcich rozvodoch, vždy sa obráťte na odborníka, ktorý vám určite so všetkým poradí. Ak si nie ste istí, aký jistič do bytu zvoliť práve u vás, vždy je najlepšia konzultácia s elektrikárom alebo distribútorom. Dôležitejšia informácia pre vás je, že ak nemáte osvedčenie, do elektroinštalácie by ste nemali zasahovať. To môžu robiť iba kvalifikovaní elektrotechnici s osvedčením podľa vyhlášky 508/2009 Sb.
Pokiaľ ide o hlavný jistič, nemožno ho vymeniť len tak. Hlavný jistič patrí distribútorovi elektriny a jeho zmenu (napr. navýšenie alebo zníženie hodnoty) je nutné s ním prejednať. Ak ste sa presťahovali do nového bytu a pochybujete o veľkosti nového jističa, neváhajte sa ani v tomto prípade obrátiť na špecializovanú firmu. O výmenu hlavného jističa si môžete požiadať u svojho distribútora elektrickej energie. Výměna jističe sa odporúča vždy, keď vám jistič vypadáva, t.j. keď je váš jistič poddimenzovaný alebo ak si plánujete zaobstarať nový náročnejší elektrický spotrebič. Ak máte jistič naopak predimenzovaný a uvažujete o výmene, je dobré zvážiť, či sa výmena vyplatí s ohľadom na nižšie mesačné poplatky za rezervovaný príkon (pri výmene za slabší jistič). Obecne platí, že vás dodavatel poprosí o žádost navýšení ampérů včetně poplatku za každé další navýšení, souběžně bude vyžadovat aktuální stav elektroměru a den zásahu do tohoto (pokud jej elektrikář vyměnil).
Pre výpočet prúdovej hodnoty hlavného jističa môžete využiť aj rôzne kalkulačky, ktoré nájdete na internetových stránkach poskytovateľov elektriny (ČEZ, PRE ai.).
