Elektrická inštalácia je základom bezpečného bývania v každom dome, ako aj v špecifických priestoroch, akými sú dielne. Ističe pritom zohrávajú kľúčovú úlohu - chránia dom pred skratmi, preťažením aj pred požiarom. Bezpečnosť elektroinštalácie v dome stojí na viacerých prvkoch, no jedným z najdôležitejších je istič.
Tento nenápadný komponent dokáže zabrániť najhoršiemu - poškodeniu spotrebičov, prehriatiu vedenia či dokonca požiaru. Vďaka tomu zabraňuje prehriatiu vodičov a poškodeniu spotrebičov. Správny výber ističa však nie je len o čísle na štítku. Istič je malá, ale zásadná súčasť elektroinštalácie. Správny výber chráni dom pred skratmi, poruchami aj zbytočnými výpadkami.
Nepodceňujte výber správneho ističa a nechajte to na kvalifikovaného elektrikára alebo projektanta.
Čo je istič a prečo je dôležitý?
Istič je pomerne zložitý elektrický prístroj, ktorý sa skladá z niekoľkých desiatok súčiastok. Je to ochranný prvok, ktorý neustále monitoruje elektrický prúd prechádzajúci obvodom.
Ističe pritom zohrávajú kľúčovú úlohu - chránia dom pred skratmi, preťažením aj pred požiarom. Tento nenápadný komponent dokáže zabrániť najhoršiemu - poškodeniu spotrebičov, prehriatiu vedenia či dokonca požiaru. Vďaka tomu zabraňuje prehriatiu vodičov a poškodeniu spotrebičov.
Istič má tepelnú a skratovú spúšť. Tepelná spúšť súvisí s vypínaním malých nadprúdov 1,13 - 1,45 násobku menovitého prúdu ističa za relatívne dlhý čas. Nadprúd 1,13 násobku istič vypne za čas dlhší ako jedna hodina. Nadprúd 1,45 násobku menovitého prúdu ističa prístroj vypne za čas kratší ako jedna hodina. Skratová spúšť alebo tiež magnetická spúšť súvisí s vypínaním skratov.
Výber ističa musí byť optimalizovaný na poskytovanie dokonalej ochrany osôb a majetku a súčasne dodržania kontinuity prevádzky.
Kľúčové parametre ističov
Pri výbere ističa je dôležité poznať jeho základné parametre. Ističe sú bežne definované počtom pólov, menovitým prúdom v ampéroch (A), charakteristikou B, C alebo D a vypínacou schopnosťou v tisíckach ampérov (kA). Ukážeme si, čo je menovitý prúd ističa, prečo je dôležitý a aké hodnoty ističov sa používajú v ktorých prípadoch.
Menovitý prúd ističa
Menovitá hodnota ističa je najdôležitejší parameter. Menovitá hodnota - konkrétnejšie povedané menovitý prúd - je najdôležitejší parameter ističa. Menovitý prúd ističa je jeho najdôležitejší parameter. Ide o hodnotu, ktorú istič znesie pri bežnom používaní.
Bežné ističe majú hodnoty menovitého prúdu pevne dané. Myslím také tie, ktoré používame v domoch a v bytoch. Niektoré ističe - najmä motorové alebo väčšie výkonové - môžu mať menovitý prúd nastaviteľný. Niektoré ističe majú menovitý prúd nastaviteľný (v tomto prípade 40 alebo 50 A).
„Prečo až po nejakom čase? Istič naozaj nemusí reagovať hneď, záleží na výške prúdu. Ak je prúd len o trochu vyšší, môže zareagovať až po niekoľkých minútach - napríklad pri 1,5-násobku prúdu je to po 1 minúte. Nemusíte sa báť. Takéto reakčné časy ističov sú presne vypočítané a v súlade s normami.
Najčastejšie hodnoty ističov? V moderných elektroinštaláciách niektorí elektrikári používajú na svetelné obvody 6 A istič namiesto 10 A. A existujú ešte menšie hodnoty, napríklad 4 A či 2 A ističe. Tie sa používajú v špecifických prípadoch, keď daný obvod napája iba jedno zariadenie s malým odberom.
Najčastejšie používané ističe sú s menovitým prúdom 10A a 16A.
Charakteristika ističa

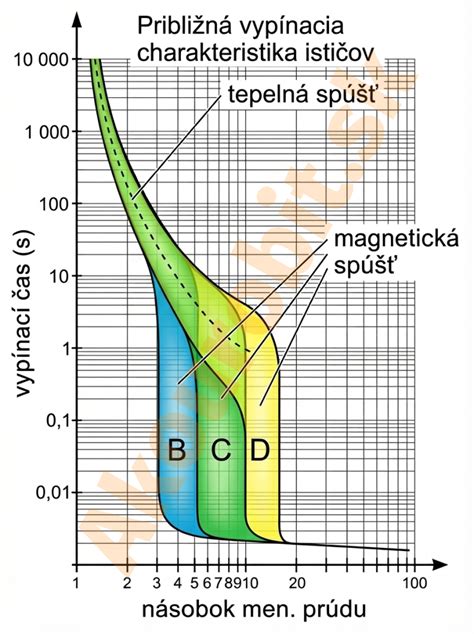

Charakteristika ističa súvisí s nastavením skratovej spúšte ističa, podľa toho, aký zapínací prúd je istič schopný vydržať bez nechceného vypnutia. Výber charakteristiky robí ochranu viac alebo menej citlivou na zapínací prúd pri pripájaní. Aký veľký bude zapínací prúd závisí od toho, aké spotrebiče sú spínané.
- Charakteristika B: Spotrebiče s ohmickou záťažou stačí istiť ističom charakteristiky B (ochrana elektrického vedenia, zásuvkové a svetelné obvody v domácnosti).
- Charakteristika C: Pri používaní indukčných záťaží, akými sú napríklad elektromotory, transformátory, spínané zdroje v počítačoch alebo predradníky vo svetlách, elektrické náradie a iné, kde sú spínané prúdy 5 až 10 násobku menovitého prúdu ističa, použijeme istič charakteristiky C.
- Charakteristika D: Pre veľké indukčné alebo kapacitné záťaže, kde môžu vzniknúť zapínacie prúdy 10 až 15 násobku menovitého prúdu ističa použite istič charakteristiky D.
Vypínacia schopnosť ističa
Vypínacia schopnosť ističa je maximálny skratový prúd (Isc), ktorý je istič schopný vypnúť. Hodnota vypínacej schopnosti ističa musí byť rovná alebo vyššia ako hodnota predpokladaného skratového prúdu. Predpokladaný skratový prúd závisí od dĺžky a prierezu káblov a výkonu zdroja. Parameter vypínacej schopnosti ističa určuje projektant.
Ako vybrať správny istič?
Poďme sa teda pozrieť, ako prebieha výpočet ističa a vhodného kábla pre elektroinštaláciu v praxi. To, aké majú mať v konkrétnom prípade ističe hodnoty, charakteristiku, vypínaciu schopnosť či ďalšie parametre, by mal určiť kvalifikovaný elektrikár alebo projektant. Nie je možné zovšeobecniť, že istič nejakej hodnoty sa dá použiť na nejaký účel za každých okolností.
Samozrejme najlepším riešením je spoľahnúť sa na školeného projektanta, či zdatného elektrotechnika. Pri ističoch by sa nemalo šetriť. Žiaľ, žijeme v dobe, keď každý škrtí financie a robí si všetko sám, navyše pod časovým tlakom. Riešením je tiež poctivo preštudovať dokumenty k zariadeniu, ktoré chcete istiť a možno zistíte, že výrobca zariadenia už potrebné parametre ističa alebo motorového spúšťača odporúča.
Ujasnite si tiež, či chcete istiť priamo motor / zariadenie, alebo káblové vedenie k nemu. Tu narážame na charakteristiky ističov - najčastejšie B - istenie vedenia, C - tzv. motorová charakteristika.
VEĽKOSTI ISTIČOV A KÁBLOV PRE ELEKTRICKÉ OBVODY.
Príklad z praxe: Krajčírska dielňa
Edo má v rodinnom dome nezateplenú letnú kuchynku, ktorú chce prerobiť na malú krajčírsku dielňu pre svoju ženu Janu. V lete je tam príjemný chládok a ani v najhorúcejších dňoch teplota nepresiahne 30 °C. Lenže v zime je tam… no… zima. Edo bol prezieravý a pripravil si 3 káble, ktoré vedú z rozvodnej skrinky domu chráničkou pod zateplením. Dva sú už zapojené a napájajú osvetlenie a zásuvky v letnej kuchynke. Tretí použije práve na ohrievač.
Teraz potrebujeme vybrať vhodný istič. Bežne sa predávajú ističe s menovitými prúdmi 10 A, 13 A, 16 A… Vidíme, že 13 A je málo, istič by mohlo vyhadzovať, ak by sme ohrievač zapli naplno.
Najprv zvolíme spôsob uloženia kábla. Edo chce kábel pridať k ďalším 2 káblom - v letnej kuchynke do plastovej inštalačnej lišty, ale kým sa káble dostanú do kuchynky, vedú chráničkou pod zateplením - kde je chladenie horšie a prúdová zaťažiteľnosť teda nižšia.
Vidíme, že kábel 2,5 mm2 má v tomto uložení zaťažiteľnosť max. 16 A. Spomínate si na tú dôležitú informáciu, že zaťažiteľnosti v tabuľke sú počítané pre teplotu do 30 °C? Takže sme dobre. Ak by sme predpokladali vyššiu teplotu, museli by sme zaťažiteľnosť vynásobiť koeficientom.
Finálna podmienka je, že zaťažiteľnosť musí byť vyššia než menovitá hodnota ističa - kábel skrátka musí zvládnuť vyšší prúd, než pri ktorom istič vypne. Do úvahy totiž musíme brať aj teplo zo zvyšných dvoch káblov. V takýchto prípadoch sa pre zoskupovanie káblov opäť používajú koeficienty, ktorými sa prúdová zaťažiteľnosť násobí. Ak máme spolu 2 káble na jednom mieste, je to 0,8.
| Typ kábla | Prierez | Max. zaťažiteľnosť pri 30°C (izol. PVC) | Zaťažiteľnosť pri zoskupení (3 káble, koeficient 0,8) | Maximálny odporúčaný istič |
|---|---|---|---|---|
| Medený kábel | 2,5 mm² | 16 A | 12,8 A (16 A * 0,8) | 10 A |
Zaťažiteľnosť kábla v našich podmienkach je teda iba 12,95 A, hoci je to „dva a polka“. Kábel s vodičmi 2,5 mm2 teda v tomto prípade nemôžeme istiť 16 A ističom. Prvou možnosťou je vymeniť kábel v chráničke v zateplení. Ďalšou možnosťou je vrátiť ohrievač do e-shopu a objednať 2000 W model. Vidíte na príklade z bežného života, že s určením menovitej hodnoty ističa a vhodného kábla to naozaj nie je také jednoduché. Nehovorím, že si kvôli jednej zásuvke máte platiť projektanta. Ok, je to len príbeh, takže sa budeme tváriť, že mu nezhorel ten kábel a s ním aj polovica domu.
Napájacie zdroje a nábehové prúdy
Ako vybrať vhodný istič pre napájacie zdroje vzhľadom na vstupný a špičkový nábehový prúd? Napájacie zdroje MEAN WELL majú v špecifikácii uvedené hodnoty vstupného menovitého a špičkového prúdu. Tieto hodnoty nájdete v PDF špecifikacii v kolonke Input AC current a Inrush current (max.). Napájacie zdroje sú kapacitná záťaž. Nábehový špičkový prúd (Inrush Current) sa uvažuje po dobu dvoch polperiód sínusovky 50Hz t.j. 40ms.
Nadprúdový ochranný prvok inštalácie (istič) je nutné voliť tak, aby jeho vypínacia charakteristika v požadovanom čase (>40ms) dokázala zvládnuť súčet špičkových nábehových prúdov napájacích zdrojov, ale súčasne aby došlo k vybaveniu prvku v prípade skratového prúdu do 0,4s. Počet zdrojov pripojených na jeden svetelný okruh je možné zvýšiť pomocou obmedzovača špičkového rozbehového prúdu ICL-16 a ICL-28. Tieto počty zdrojov pre daný ochranný prvok sú odporúčané vzhľadom na zvolenú a potrebnú charakteristiku a ich reálne počty sú závislé na prevádzkových podmienkach, pri dodržaní požadovaných prierezov vodičov v elektrickej inštalácii a podobne. Tieto a ďalšie aktualizované informácie nájdete aj na stránke Installation Manual-MEAN WELL Switching Power Supply Manufacturer.
Istič pre 3-fázové spotrebiče
Chcete istiť 3-fázový motor s výkonom 5kW? Ak výkon vynásobíte dvoma, dostanete približnú Amperáž ističa, čiže 5kW x 2=10A - použijete 10A 3-fázový istič.
Motorové spúšťače sú síce cenovo vyššie, ale oproti ističom majú niekoľko výhod navyše - majú nastaviteľný rozsah Amperáže, čo je využiteľné napr. aj pri starších motoroch, keď už sa prejavuje ich opotrebovanie (každý si „cucne“ iné Ampére) a sú to vlastne 3 prístroje v jednom - istič, vypínač a tepelná ochrana.
Platí vyššie uvedené všeobecne pre všetky 3-fázové zariadenia? Nie. Je rozdiel ak sa bavíme o motore ako tzv. točivom stroji - induktívnej záťaži, alebo o nejakom ohrievači / špirále - ohmickej záťaži. Ak dimenzujete istič pre 3-fázové ohrievacie teleso bojlera, orientačný výpočet bude nasledovný: výkon vydelíte tromi, dostanete výkon na 1 fázu - napr. 4500W : 3 = 1500W / 1 fázu.
1-fázové ističe
A čo 1-fázové „záležitosti“? Zaužívané sú dnes 10A 1-fázové ističe na istenie káblového vedenia svetelných okruhov a 16A 1-fázové ističe na istenie vedenia zásuvkových okruhov. Ako sme už spomenuli, jedná sa o charakteristiku ističov typu B - istenie vedenia.
Pár desaťročí dozadu sa používalo 6A pre svetlá a 10A pre zásuvky, to je však už prekonané, nároky užívateľov aj zariadení stúpli a s nimi aj schopnosti kontaktov vo vypínačoch a zásuvkách prenášať väčšie prúdy.
Zákazníci sa často pýtajú, koľko zásuviek si môžu do jedného okruhu (od ističa po poslednú zásuvku) nainštalovať. Dá sa povedať - „koľko chcete“ (odporúča sa zvyčajne do 10ks) - len musíte dodržať jednu zásadu - zaťažovať daný okruh len do povolených hodnôt, fyziku nikto neoklame. Takže 230V x 16A = 3680W. Zásuvkový okruh istený 16A 1-fázovým ističom môžete zaťažiť maximálne 3,68kW záťažou.
Hlavný istič a legislatívne zmeny
K akej zmene dochádza od 1. 7. Aká legislatívna zmena platí od 01. 07.? Od 1. júla 2025 rozhodnutím Úradu pre reguláciu sieťových odvetví (ÚRSO) došlo k zmene spôsobu výpočtu poplatkov za distribúciu. Cieľom je uplatniť pri domácnostiach, ktoré nadštandardne využívajú elektrinu, princíp väčšej adresnosti nákladov, a síce, aby každý spotrebiteľ platil len za to, čo naozaj potrebuje a spotrebuje.
Nejde o nový poplatok za istič ako taký. Zavedením nového spôsobu výpočtu distribučných poplatkov sa mení len metóda výpočtu fixnej (pevnej) zložky ceny. Výška hlavného ističa v domácnosti úzko súvisí s tým, na aký účel používate elektrinu. Pred samotnou výmenou ističa zvážte plánovaný spôsob využívania elektriny a vaše výkonové potreby do budúcnosti.
Od januára 2021 došlo k zmene stanovenia cien v distribučných tarifách D4 a D6 pre domácnosti a od apríla aj v prípade sadzby D5 pre domácnosti. Po novom tak bude cena elektriny priamo závisieť od výšky hodnoty hlavného ističa, ktorá bola určená distribučnou spoločnosťou pre vaše odberné miesto. Informovala o tom Východoslovenská distribučná a.s. VSD mení spôsob výpočtu poplatkov za distribúciu elektriny na základe rozhodnutia Úradu pre reguláciu sieťových odvetví (URSO). K zmene dochádza od 1. januára 2021 a týka sa zákazníkov východného Slovenska.
Ako identifikovať a spravovať hlavný istič?
Zákazníci by si mali čo najskôr skontrolovať elektromerový rozvádzač vo svojom odbernom mieste. Hlavný istič zvyčajne býva umiestnený v elektromerovom rozvádzači. Uistite sa, či máte hlavný istič umiestnený pred elektromerom. Ak áno, overte jeho hodnotu a porovnajte ju s hodnotou určenou pre vaše odberné miesto.

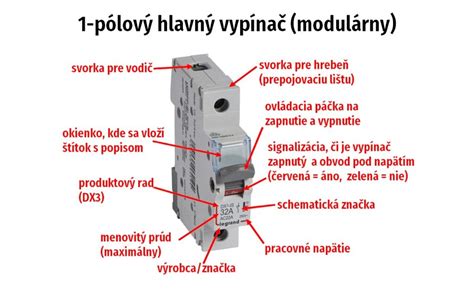

Ako vyzerá istič (hlavný istič)? V prípade rodinných domov by mal byť umiestnený na verejne prístupnom mieste (napr. v plote ako súčasť elektromerového rozvádzača). Mal by byť zaplombovaný plombou ZSD a je na ňom viditeľné, akú má ampérovú hodnotu (napr. 25 A). V starších domoch je možné, že je istič aj rozvádzač na fasáde domu alebo v obslužných priestoroch (vstupná chodba, pivnica a pod.).
Ak je vaša domácnosť vybavená zastaralým vypínačom (najčastejšie označený pokynmi „Tahem zapnout / Stiskem vypnout), požiadajte distribučnú spoločnosť o výmenu za hlavný istič, ktorý plní istiacu funkciu. Mám čapák, ale je na ňom 25 A. Áno, skúsenosti zákazníkov potvrdzujú, že tzv. čapáky (vypínače označené slovami „Tahem zapnout/Stiskem vypnout“) majú niekedy na kryte vyrazenú ampérovú hodnotu. Neznamená to však, že slúžia ako istiaci prvok. Aj tu platí, že istič je potrebný, aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou.
Výmena hlavného ističa
Ak sa rozhodnete nainštalovať alebo vymeniť si svoj hlavný istič (do hodnoty 3x63 A vrátane), môžete sa obrátiť s požiadavkou na jeho inštaláciu alebo výmenu aj na našu spoločnosť. Cez náš e-Shop si ho môžete objednať za štandardnú cenu 91,36 € s DPH vrátane práce, materiálu, revíznej správy, dopravy a zaplombovania ističa. Radi vám istič vymeníme, pričom naša spoločnosť zabezpečí všetky administratívne úkony za vás.
Inštaláciu hlavného ističa si môžete zabezpečiť aj vo vlastnej réžii, avšak ak sa tak rozhodnete, je potrebné, aby ste podali žiadosť o pripojenie s dôvodom “požadujem zvýšiť/znížiť hlavný istič” a v spolupráci s vašim elektrikárom postupovali podľa technických podmienok pripojenia, ktoré budú súčasťou doručenej Zmluvy o pripojení. Ak neviete pracovať s internetom, požiadajte o pomoc s objednaním služby niekoho z vášho okolia. Ako identifikačný údaj vždy uvádzajte v komunikácii váš EIC kód - ide o identifikačné číslo priradené výhradne vášmu odbernému miestu elektrickej energie. Viac o platbách podľa ističa nájdete na príslušných stránkach.
Aby váš majetok, zdravie a bezpečnosť neboli ohrozené požiarom, elektrickým skratom alebo úrazom elektrinou, je dôležité mať správne zvolené a funkčné ističe.
Dôležité upozornenie
Upozornenie: Montáž, opravu či rekonštrukciu elektroinštalácie môže vykonávať iba kvalifikovaný elektrikár, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb.
