CLT Panely: Akustika, Zateplenie a Inovácie v Drevostavbách

V súčasnosti čelí stavebný priemysel neustále rastúcemu tlaku na znižovanie časových a finančných nákladov. V tomto kontexte sa čoraz populárnejším riešením stávajú inovatívne technologické prístupy, medzi ktoré nepochybne patria CLT (Cross-Laminated Timber) panely. Tieto moderné drevostavby na Slovensku predstavujú nielen ekologickú alternatívu k tradičným stavebným materiálom, ale aj záruku rýchlej a efektívnej výstavby s vynikajúcimi úžitkovými vlastnosťami.

Čo sú CLT panely a prečo sú revolúciou v stavebníctve?

CLT panely, známe aj ako krížom lepené masívne drevené dosky, sú stavebným materiálom novej generácie. Ich výroba spočíva v lepení vrstiev dreva, pričom vlákna jednotlivých vrstiev sú usporiadané krížom na seba. Tento proces zabezpečuje výnimočnú pevnosť, stabilitu a rozmerovú stálosť materiálu, čím sa výrazne znižuje "pracovanie dreva" na zanedbateľnú hodnotu. Kolmá orientácia jednotlivých vrstiev zaručuje vysokú statickú a tvarovú stabilitu základných panelov. Lepenie zaisťuje okrem iného tiež vysokú tvarovú stálosť panelu - drevo má vždy tendenciu pracovať a lepenie túto možnosť zníži.

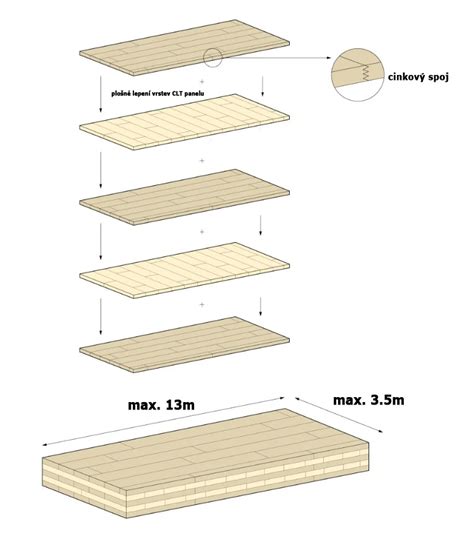

CLT panel, alebo krížom lepené drevo, je zložené z masívnych vrstiev tvorených drevenými lamelami. Tieto vrstvy sú na seba lepené kolmo (krížom) a vďaka tomu získava CLT panel vysokú pevnosť a tuhosť. Okrem toho získavame vzájomným lepením vrstiev kolmo na seba ďalšie zaujímavé statické vlastnosti. Panely určené na pohľadové, ale aj nepohľadové použitie sa ďalej obrúsia, čím sa získava jedinečný vzhľad panelu s priznanou štruktúrou dreva.

Výroba a spracovanie CLT panelov

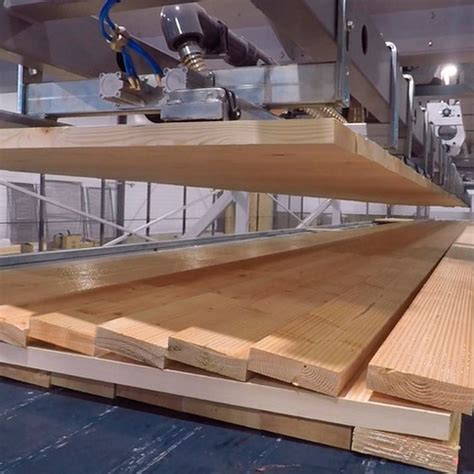

Lepenie lamiel sa vykonáva ekologickými lepidlami bez obsahu formaldehydu, tieto lepidlá sú šetrné k prírode. Na lisovanie CLT sa najčastejšie používajú dva typy lisovania. Je to vákuové lisovanie a lisovanie pomocou hydraulického lisu. Vákuovým lisovaním je možné vytvoriť tlak v rozmedzí 0,02 až 0,10 MPa, pomocou hydraulického lisu tlak 0,1 až 1,0 MPa. Teoreticky nie je pre lepenie potrebný žiadny tlak (dokonale hladký povrch oboch dosiek, rovnako hrubá vrstva lepidla po celom povrchu dosiek), avšak v realite je náročné tieto podmienky zaručiť. Záleží tiež na type lepidla, každé lepidlo vyžaduje iné podmienky (iný tlak, navlhčenie panelov atď.).

Okraje panelov sa zarovnajú a povrch panelu sa upraví podľa budúceho použitia. Finálna úprava povrchu panelu záleží na jeho budúcej funkcii. Úpravy sa líšia podľa toho, či sa jedná o pohľadový panel alebo konštrukčný panel. Pri konštrukčných paneloch záleží na vrstve, ktorá bude na panel v budúcnosti aplikovaná (SDK doska, OSB doska, izolácie atď.). Po povrchovej úprave sú panely dopravené k rezaciemu stroju, kde je panel upevnený a vycentrovaný. Vzniká tak prefabrikát, ktorý sa následne spracováva presne podľa projektovej dokumentácie. Vyrežú sa otvory pre okná, dverné otvory, vyfrézujú sa rozvody a otvory pre elektriku, vodu, atď.

CLT panely v praxi: Rýchlosť, ekológia a komfort

Jednou z najvýraznejších výhod CLT panelov je rýchlosť výstavby. Panely sa montujú priamo na mieste z prefabrikovaných dielov, čo výrazne skracuje celkový čas výstavby. Táto rýchlosť prináša nielen časové, ale aj finančné úspory, keďže sa znižujú sekundárne výdaje na zabezpečenie staveniska, lešenie a iné.

Okrem efektivity sú CLT panely aj ekologickým stavebným materiálom. Drevo prirodzene viaže CO₂, a ak panely pochádzajú z udržateľne obhospodarovaných lesov, bývanie v takýchto domoch je naozaj ekologické a s čistým svedomím. Masívne drevo navyše prirodzene reguluje vlhkosť v interiéri a vytvára zdravé vnútorné prostredie, čo prispieva k celkovému komfortu bývania.

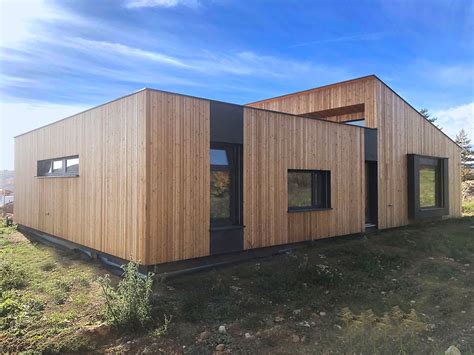

CLT panely tvoria nosnú konštrukciu stavby a vďaka svojim vlastnostiam poskytujú takmer neobmedzené možnosti v stavebníctve a architektúre. Môžu byť použité na vnútorné a vonkajšie steny, stropy a strechy novostavieb, ale sú tiež ideálnym riešením pre rekonštrukcie, prístavby a vstavby budov. Dielce spĺňajú požiadavky statiky, tuhosti a stavebnej fyziky. Stenové panely sú vzduchotesné, ale zároveň dostatočne paropriepustné, čo umožňuje reguláciu vlhkosti v miestnostiach a vytvára príjemnú vnútornú klímu. Sú vhodné pre akýkoľvek tvar strechy a po montáži poskytujú z vonkajšej strany nepremokavý celistvý panel a na vnútornej strane hotovú, pohľadovú plochu. Strešné konštrukcie z CLT panelov spĺňajú požiadavky statiky, požiarnej a protihlukovej ochrany. Stropné panely sú ľahké, samonosné, okamžite únosné a rozmerovo presné, s rýchlou a jednoduchou montážou.

Akustické a tepelnoizolačné vlastnosti CLT panelov

Častým mýtom o drevostavbách je ich nízka odolnosť voči hluku. Moderné drevostavby z CLT panelov však tieto obavy účinne rozptyľujú. Drevený panel je tiež päťkrát lepším izolantom než betón a 350-krát schopnejším než oceľ. To znamená, že pre vykurovanie a chladenie drevenej budovy je zapotřebí oveľa menej energie.

CLT panely preukazujú vynikajúce izolačné vlastnosti v porovnaní s tradičnými stavebnými materiálmi:

Práve vďaka týmto tepelnoizolačným vlastnostiam dreva je možné dosiahnuť energeticky efektívne budovy. Fasádne dosky z kamennej vlny Isover TF Profi poskytujú vynikajúce tepelnoizolačné vlastnosti, pričom si zachovávajú vlastnosti pri menšej hrúbke. Patria medzi nehorľavé typy izolácie, čo značne zvyšuje bezpečnosť vášho domova.

Nedostatočné akustické vlastnosti sú ďalším mýtom. Správne vybrané a upravené drevo je spoľahlivý konštrukčný prvok. Ak sa navyše odpruží horizontálna konštrukcia a podlahová krytina, vŕzganie je veľmi nepravdepodobné. Na elimináciu nežiaducich zvukov sa tiež využíva technika spriahnutých drevobetónových stropov, v ktorých sa využíva betónový poter, resp. anhydridové potery. Akustika drevostavieb je sama osebe výborná, ak ju však chcete ešte vylepšiť, siahnite po akustickej izolácii.

Zdravé materiály, rekuperácia, dostatok svetla a príjemná akustika vytvára zdravé vnútorné prostredie, čo potvrdzuje aj nízka chorobnosť detí, ktoré navštevujú škôlku vo Všetatoch. Pre zachovanie celodreveného konceptu v Komunitnom centre v Mnichove Hradišti, ktoré je ukážkovým príkladom udržateľnej architektúry a zdravého vnútorného prostredia, siahli po NOVATOPe. Na podhľady aplikovali akustické panely s profilom Lucy. Architekti odvážne použili na drevené povrchy pastelové farby a celý priestor tým rozžiarili a prispôsobili maximálne deťom. Zohľadnili aj priestorovú akustiku.

Mýty o drevostavbách: Požiarna odolnosť a životnosť

Požiarna odolnosť

Hoci drevo je horľavý materiál, pri požiaroch sa správa predvídateľne a pomaly. Konštrukcie z CLT panelov sa dimenzujú tak, aby si aj po dlhšom pôsobení ohňa zachovali svoju stabilitu. Správne vyhotovená konštrukcia z dreva odoláva požiaru 45 minút, zatiaľ čo konštrukcia z betónu a ocele iba 20 minút. Horľavosť je navyše možné kontrolovať pomocou protipožiarnych obkladov a izolácií. Oproti oceľovým profilom, ktorých vlastnosti sa pri požiari výraznejšie menia, vlastnosti dreva pri vysokej teplote ostávajú stabilnejšie. Štatistiky v krajinách s vysokým podielom drevostavieb dokazujú, že materiál stavby nie je rozhodujúcim ukazovateľom z hľadiska výskytu požiarov. Pri výstavbe s protipožiarnou ochranou je riziko požiaru v drevostavbe úplne rovnaké, ako pri ostatných stavbách.

Životnosť a odolnosť voči škodcom

Životnosť drevených konštrukcií je v rukách človeka. Pri kvalitnom spracovaní dreva a dobrej starostlivosti môže drevostavba prežiť doslova storočia. Príkladom sú 200 až 400-ročné historické drevostavby. Aj Albert Einstein si v roku 1925 postavil svoje sídlo v Nemecku práve ako panelovú drevostavbu. Desaťročné stavby z CLT panelov sa stále predávajú ako novostavby.

Drevostavby sú odolné voči počasiu rovnako, ako akákoľvek iné stavby. Ak sú skonštruované kvalitne, vydržia takmer hocičo. Povodňami zasiahnuté drevodomy boli zvyčajne obývateľné a suché v priebehu 3 - 4 týždňov po rýchlej a finančne nenáročnej oprave. Škodcovia a drevokazné huby obľubujú vlhké prostredie s vlhkosťou nad 20%, ktoré kvalitná drevostavba s dobrou izoláciou a odvetraním neposkytuje. Dôležité je dodržiavať pri dome poriadok a zabezpečiť uzavretú konštrukciu s mriežkami v odvetraných častiach.

Montáž a technické detaily CLT panelov

Pred montážou veľkoplošných viacvrstvových panelov je veľmi dôležitá príprava základovej dosky. Je potrebné čo najpresnejšie rozmerať základovú dosku a pozície jednotlivých stien. Stenové panely sa môžu klásť buď priamo na odizolovanú základovú dosku, alebo na vopred pripravený základový trám/hranol.

Montáž panelov prebieha pomocou žeriava. Na všetkých stenových paneloch sa nachádzajú identifikačné štítky s číslom pozície panelu v stene. Pri obvodových stenách je štítkom označená vnútorná strana panelu. Do panelov sa zavŕtajú závesné skrutky a pomocou excentrických závesov sa pripevnia na rameno žeriava. Pri napínaní závesného zariadenia sa musí dbať na rovnomerný ťah. Stenové panely sa pomaly zdvihnú z vodorovnej do zvislej polohy a následne sa pomocou žeriava prepravia na miesto osadenia. Žeriavnik by sa mal vyhnúť prudkým pohybom.

Po umiestnení panelu sa zabezpečí vzperou, ktorá sa pripevní samoreznými skrutkami do panela a základovej dosky. V spodnej časti sa panel pripevní do pripravených kotiev. Po kontrole vodorovnosti a zvislosti panela vodováhou a po kontrole pozície sa kotvy zabezpečia ďalšími skrutkami. Následne by sa malo pokračovať rohovým spojom, čím sa zabezpečí prvotná stabilita panelu a spoja. Na stykovú hranu ďalšieho panelu sa nalepí vzduchotesná butylkaučuková páska. Ďalší panel sa umiestni pomocou žeriava čo najbližšie ku konečnej pozícii. Panel sa opäť zabezpečí vzperou a prichytí do kotiev. Spoj sa zabezpečí zodpovedajúcimi skrutkami. Na zabezpečenie rohového spoja sú vhodné stavebné skrutky s tanierovou hlavou, ktoré sa umiestnia v rozstupoch približne 50 cm. Pozdĺžny spoj sa zabezpečí skrutkami v dvoch radoch. Spojovacie skrutky musia preniknúť minimálne do tretej vrstvy panelu v smere kolmom na plochu a mali by sa navŕtať minimálne v dvoch radoch.

Finančná náročnosť a dostupnosť

Cena drevodomu z CLT panelov sa odvíja od kvality a predstáv investora, ale vo všeobecnosti platí, že stavby z dreva sú lacnejšie ako iné domy. Základným rozdielom je suchá výstavba, ktorá šetrí čas, pracovnú silu a peniaze. Ďalším momentom, ktorý stláča cenu drevostavieb nadol, je dostupnosť materiálu.

Ponuka projektov a spolupráca

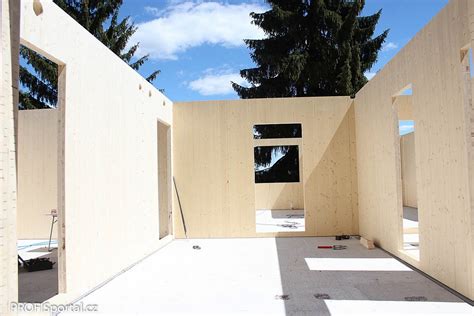

Na Slovensku existuje viacero spoločností, ktoré sa špecializujú na výstavbu z CLT panelov. Priekopníkom CLT technológie u nás je NOVATOP. História spoločnosti, ktorá stavebné prvky pod touto značkou vyrába, sa píše od roku 1992 a dnes patrí k jednej z najväčších a najmodernejších v Európe. Celý výrobný proces spĺňa náročné kritériá pre rad certifikácií vrátane prestížneho Natureplus. Zmyslom tejto medzinárodne uznávanej certifikácie je vyrobiť zdravotne nezávadné stavebné výrobky s maximálnym ohľadom na životné prostredie. NOVATOP je ucelený a v mnohých ohľadoch jedinečný stavebný systém. Štandardné CLT panely NOVATOP z krížom lepeného dreva dopĺňa dômyselnými stropnými a strešnými elementami, ktorých hlavnou výhodou je nízka hmotnosť, ale vysoká statická únosnosť. Do sortimentu patrí taktiež široká paleta troj a päťvrstvových biodosiek. Na vrchole systémovej pyramídy stoja drevené akustické panely. Všetko funguje dohromady, ale aj úplne oddelene. Jednotlivé prvky možno kombinovať s murovanou stavbou, oceľou či sklom.

Spoločnosť BUDMERO, ktorá sa v minulosti zaoberala drevenými krovmi, sa vďaka spolupráci s architektonickým ateliérom Molnár-Peráček vypracovala na jednu z najkvalitnejších firiem realizujúcich drevostavby na Slovensku. Počas svojej spolupráce firma BUDMERO zrealizovala niekoľko kvalitne postavených rodinných domov z CLT systému, vrátane hrubých stavieb, prevetrávaných fasád, strešných plášťov a niektorých interiérových prvkov. Spoločnosť ponúka aj katalógové projekty domov z CLT panelov, ako napríklad:

• Bungalov Júlia: Komfortný a praktický dom ideálny pre pár alebo rodinu.
• Rekreačný dom Gabriela: Útulný drevodom pre oddych v prírode alebo na trvalé bývanie.
• Trojdom Olívia: Moderné trojdomy vhodné na investíciu alebo viacgeneračné bývanie.

Spoločnosť tiež aktívne pracuje na ďalších projektoch domov z CLT panelov, ktoré čoskoro doplnia ich portfólio. Radi vám poradia s výberom vhodného projektu a prevedú vás cestou k novému bývaniu z prírodného materiálu - rýchlo, kvalitne a udržateľne.

Okrem samotných CLT panelov sa v ponuke nachádzajú aj ďalšie konštrukčné drevené materiály, ako napríklad masívny hranol KVH, lepené lamelové drevo BSH, LVL panely či thermodrevo. Dôležitú úlohu zohráva aj kvalitný spojovací materiál, pričom firma Rothoblaas je popredným vývojárom a poskytovateľom špičkových technologických riešení pre stavebníctvo s drevom. Dodávajú tiež zvukotesniaci materiál a iné doplnkové produkty.

Kvalita, udržateľnosť a design

Remeslo nás živí a sme na to hrdí! Drevo je dar z prírody, ktorý je pre ľudské fyzické aj psychické zdravie úžasne prospešný. Jeho vôňa a farba vyvoláva príjemné pocity, spomienky a relax. Ku každej stavbe pristupujeme individuálne s dôrazom na detaily a požiadavky investorov. Zo sveta moderných drevostavieb prinášame aj do vašich domov rokmi overenú technológiu. Našou činnosťou sa maximálne snažíme prispievať k zmenšeniu dopadu globálnych klimatických zmien a podpore trvalo udržateľného rozvoja spoločnosti. Svoju mieru angažovanosti zvyšujeme záujmom o pôvod nášho dreva. Spracovávame rezivo - či už slovenské alebo zahraničné - ktoré bolo vyťažené legálne a ktoré pochádza z lesov, obhospodarovaných trvalo udržateľným spôsobom. Pre zákazníka by to mal byť jasný signál, že NOVATOP vyrábame s maximálnym ohľadom k životnému prostrediu a predovšetkým jeho zdraviu.

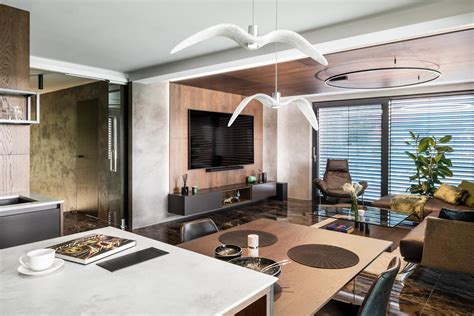

CLT panelový systém sa vyrába v nepohľadovej (konštrukčnej) a v pohľadovej kvalite. Jednou z výnimočných vlastností týchto panelov je aj ich pohľadová kvalita. Vy si tak môžete vychutnávať prírodnú kresbu dreva priamo vo vašej obývačke či spálni. Konštrukčné CLT panely NOVATOP sú štandardne dodávané bez povrchovej úpravy, len brúsené. Ak ale chcete zachovať atraktívny svetlý dizajn, je potrebné dreveným plochám dopriať nátery s ochranou proti UV žiareniu. Môžu to byť podľa preferencií klienta oleje, vosky či vodou riediteľné nátery. V exteriéri je situácia poněkud odlišná. Pri použití pohľadovej kvality panelu nám vzniká fyzické spojenie dreva v priestore domu. Fasádna silikónová omietka, vyrobená z disperzie na silikónovej báze s obsahom spevňujúcich vlákien, ktoré zabezpečujú omietke dvojnásobne väčšiu pevnosť. Vďaka odperlovaciemu efektu je omietka zvlášť odolná voči znečisteniu. Je vhodná na fasády domov, zatepľovacie systémy, ale aj do interiérov. Je vysoko paropriepustná. Silikónová fasádna omietka sa vyznačuje vysokou priľnavosťou k podkladu, je odolná proti vode, mrazu a agresívnym splodinám v ovzduší. Po vytvrdnutí je umývateľná aj vysokotlakovými čistiacimi zariadeniami. V prípade nepohľadových panelov je umožnená priama montáž sadrokartónových dosiek na povrch panelu.

Naozaj nechceme byť masovým výrobcom, chceme si držať súčasnú kapacitu a zaoberať sa skôr kvalitou než kvantitou. Zameriavame sa na detail, komplexný servis a individuálne požiadavky zákazníkov flexibilne prispôsobujeme našim výrobným možnostiam, zakladáme si na osobnej komunikácii. Veľký dôraz kladieme na pohľadovú kvalitu, ktorá je v našom odbore nadštandardná. Kvalita remesla ovplyvňuje celý proces výroby, ktorá je výnimočná veľkým podielom ručnej práce. Drevo suší na vlhkosť okolo osem percent, čo je o štyri percentá menej než ostatní výrobcovia.

Drevený panel je prírodný materiál a to je aj jeho najväčšie kúzlo. Nikdy nemáte stopercentne garantovanú jeho štruktúru, farebný odtieň alebo vzhľad. Pri konštrukčných CLT paneloch NOVATOP je štandardná povrchová lamela hrúbky 9 mm a je vyrábaná iba zo stredového reziva, čo zaisťuje vyššiu kvalitu, pretože nie je náchylná k krúteniu. CLT panely NOVATOP možno krásne kombinovať aj s omietkou a inými drevinami. Príkladom je aj tento sebestačný rodinný dom Komín, ktorý je postavený do prieluk s púhymi 5,5 m. Pri projektovaní boli prioritou ekológia, energia a ekonómia. Typový pasívny dom Kreativ ukazuje, že najväčší benefit NOVATOPu je v tom, že nosná konštrukcia z CLT panelov môže byť súčasne aj vnútorným povrchom. Drevo v interiéri ponúka neopakovateľnú atmosféru a design.
