Výber správnej komínovej vložky pre kondenzačný kotol: Prehľad a odporúčania

Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení. Tieto kotly pracujú na inom princípe ako tradičné vykurovacie systémy, a preto potrebujú špecifický komínový systém, ktorý je odolný voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní. Platná legislatíva už od roku 2007, Vyhláška č. 401, predpisuje, aby komínové teleso bolo viacvrstvové, s vnútornou vložkou tepelne a dilatačne oddelenou od komínového plášťa. Má mať rovnakú životnosť ako je materiál komínového plášťa.

Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?

Moderné vykurovacie systémy, najmä kondenzačné kotly, prinášajú nové požiadavky na komínové systémy. Úspornosť a efektívnosť v spaľovacom procese sa dosahuje čo najnižšou teplotou spalín odchádzajúcich do komína, čím sa maximalizuje využitie tepla pre vykurovanie. Plynové kondenzačné kotly sú konštruované práve pre tento účel a vyžadujú špecifický komínový systém.

• Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Tento kondenzát je často kyslý a môže poškodiť bežný komín. Vložkovanie špeciálnymi materiálmi zabezpečí odolnosť komína voči korózii a vlhkosti. Nové moderné spotrebiče sú úsporné, preto plyny z nich odchádzajúce majú pomerne nízku teplotu. V nevyvložkovanom komíne dochádza k ich ochladzovaniu a kondenzovaniu. Tento kondenzát vniká do muriva a môže preniknúť až do omietok, kde vytvorí fľaky a nepríjemný zápach. Odstránenie týchto následkov býva náročné a neobíde sa bez búrania postihnutej omietky.
• Úprava priemeru komína: Kondenzačné kotly vyžadujú komíny s menším priemerom, aby sa dosiahla správna prevádzková účinnosť. Vložkovanie umožňuje prispôsobiť komín tak, aby bol ideálny pre kondenzačný kotol. Priemer komína pre kondenzačný kotol sa zvyčajne pohybuje od 60 do 80 mm. Priemer komína je dôležité navrhnúť výpočtom na základe požiadaviek spotrebiča na ťah v komíne.
• Bezpečnosť a efektivita: Správne vložkovanie zabezpečí, že spaliny sú bezpečne odvedené z vykurovacieho systému, čím sa predchádza problémom, ako je spätný ťah spalín do obytných priestorov. Zároveň prispieva k vyššej účinnosti systému. Zvýšená životnosť komína je garantovaná odolnými materiálmi, ktoré zabezpečia, že komín nebude podliehať korózii alebo poškodeniu spôsobenému kondenzátom. Vložka v komíne na tuhé palivo má navyše prvok protipožiarny, pretože teplota v komíne sa neprenáša v plnej miere na komínový plášť. Pri požiari komína bude teplo odvedené do atmosféry bez toho, aby ohrozilo komín a budovu. Pri požiari nevyvložkovaného komína sa nahromadené dechty horením môžu zväčšiť natoľko, že upchajú komínový prieduch, čo môže viesť k explózii a následným požiarom v dome.

Aké materiály sa používajú pri prevložkovaní komínov pre kondenzačné kotly?

Na vložkovanie komínov pre kondenzačné kotly sa používajú odolné a nekorozívne materiály, ktoré sú špeciálne navrhnuté tak, aby odolávali kyslému kondenzátu a nízkym teplotám spalín. Hliníkovú vložku na plyn už dnes nemôžete použiť!

Plastové komínové vložky (PP)

Pre odvod spalín spotrebičov na plynné palivá v tlakovej triede N1, N2 (podtlakové komíny) a v tlakovej triede P1 a P2 (pretlakové komíny) sa výhodne používajú komínové vložky z plastu, prevažne z polypropylénu (PP), pokiaľ výstupná teplota z kotla neprekročí povolenú teplotnú triedu vložky. Komínové vložky z plastov sú určené prevažne pre teplotnú triedu T 120. Teplota spalín za kotlom je kontrolovaná riadiacim teplomerom, ktorý vypne kotol, ak by teplota spalín stúpla nad stanovenú hranicu. Základným prvkom sú hrdlové rúry z plastu, ktoré sú v spojoch tesnené zodpovedajúcim tesnením, zaručujúcim tesnosť pre tlakovú triedu P1, P2. K základným prvkom sa vyrábajú všetky prvky doplnkové pre pripojenie spotrebičov palív, ohyb vložiek, kontrolu, čistenie a meranie. Vyrábajú sa aj flexibilné vložky z plastu. Kondenzát je uložený v kondenzačnej nádrži na dymovode a odvádzaný potrubím do neutralizačného boxu alebo v kondenzačnej nádrži v päte komínového prieduchu. Usporiadanie prívodu vzduchu a odvodu spalín môže byť v rôznom prevedení.

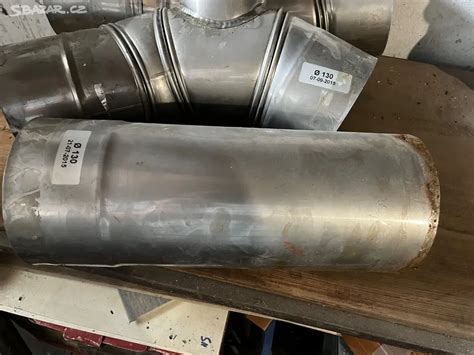

Nerezové komínové vložky

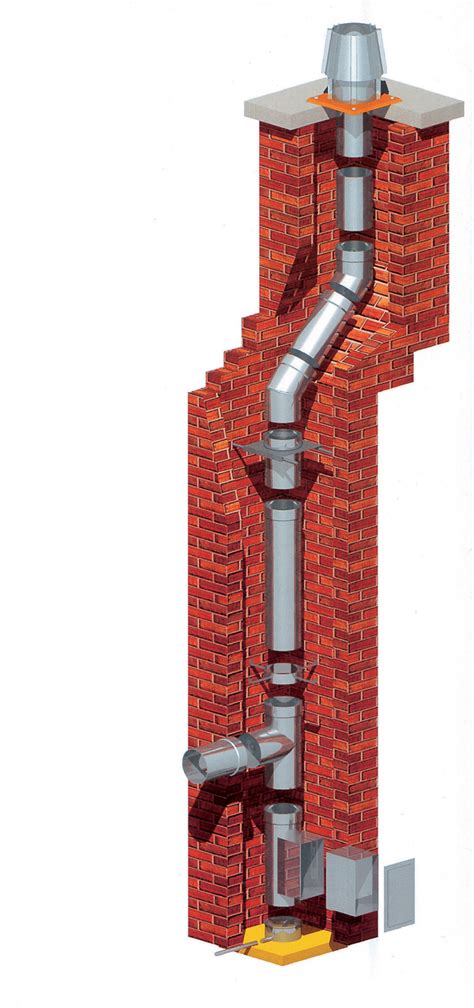

Vyvložkovanie komína je zavedenie nerezovej vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína. Nerezové vložky sú tiež vhodné pre kondenzačné kotly, pretože sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa predovšetkým v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších teplotách spalín. Pri pretlakových plynových kotloch (t.j. aj u kondenzačných plynových kotloch) je nevyhnutná podmienka montovať nerezový systém s (gumovým) tesnením. Štandardné domáce plynové spotrebiče majú priemer komínového systému od 80 do 130 mm. V daných komínoch nevzniká vysoká teplota (od 120°C až 400 °C), takmer ani žiadne splodiny, ktoré by narušovali nerezový systém. Ide len o odvod „pary“, ktorá sa potrebuje dostať z kotla von. Pre tento typ spotrebičov je možné použiť lacnejší a tenší nerezový systém triedy 1.4404 o hrúbke 0,5 alebo 0,6 mm, ktorý ideálne postačuje.

Pri výbere nerezového systému určeného ku kotlom na uhlie a ekohrášok, buďte obozretný. Uhlie obsahuje síru, ktorá rozožiera kovové prvky a to aj nerez. Na tento typ vykurovania môžete použiť len triedu nerezu 1.4404, ktorá je odolnejšia na síru. Musíte mať však na zreteli, že komín vám nevydrží viac ako 10 rokov a v prípade ekohrášku rapídne menej. Hodnotenie výdrže je závislé od typu uhlia aké používate a koľko obsahuje síry. Ak sa rozhodnete vložkovať komín nerezom pre vykurovanie uhlím, vyberajte na 100% len materiál o hrúbke 1 mm triedy 1.4404.

Keramické (šamotové) komínové vložky

Využívanie kondenzačných technológií znamenalo pre komínové vložky novú záťaž. Okrem účinkov horúcich spalín museli začať odolávať aj vlhkosti. Ekohrášok je zlisovaný uhoľný prach, veľakrát s prímesami neznámeho typu. Produktom horenia a následnej kondenzácie v prieduchu je vysoko agresívna zmes, ktorá dokáže zničiť nehrdzavejúcu oceľ akejkoľvek kvality. Pri štandardnej prevádzke a kvalitných palivách štandardná nehrdzavejúca oceľ nemá problém. Ak však uvažujete, že budete používať ako palivo ekohrášok, tak jedinou istotou dlhej životnosti za akýchkoľvek podmienok je použitie keramickej, šamotovej vložky. Schiedel KERANOVA je presne tým produktom, ktorý splní to, čo potrebujete. Bezproblémová montáž, rýchla montáž, neobmedzená životnosť a cena porovnateľná s vložkovaním oceľou. Už po 5 rokoch sa vám vrátia náklady na vložkovanie oceľou. Ekohrášok nemá šancu poškodiť keramickú izostatickú vložku v systéme KERANOVA. Pre vyvložkovanie je potrebný rovnaký otvor v komíne ako pri oceli.

Postup pri prevložkovaní komína pre kondenzačný kotol

Proces vložkovania komína zahŕňa niekoľko kľúčových krokov, ktoré zabezpečujú správnu funkčnosť a dlhú životnosť celého systému. Vložkovanie komínov je dobré zveriť na profesionálnym pracovníkom so skúsenosťami. Je potrebný prístup zvrchu komína. Vložky sú spúšťané do otvoru v komíne.

1. Prehliadka komína: Pred samotným vložkovaním je potrebné dôkladne skontrolovať stav komína a jeho štruktúru. Na tento účel sa často používa inšpekčná kamera.
2. Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová, nerezová alebo keramická). Každý komínový systém by mal mať certifikát potvrdzujúci jeho vhodnosť pre daný typ spotrebiča. Pri rekonštrukcii kotolne je dôležité skontrolovať komínový štítok, či komín spĺňa potrebné požiadavky.
3. Inštalácia vložky: Vložka sa nainštaluje do komína, pričom sa zabezpečí, že je správne upevnená a spojená s kotlom. Dôležité je, aby systém fungoval v súlade so všetkými technickými a legislatívnymi požiadavkami. Vyvložkovanie komína zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému.
4. Kontrola a revízia: Po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne.

Problémy s vývodmi spalín a riešenia

Často počúvanou vetou je, že kondenzačný kotol nepotrebuje komín a je možné ušetriť. Toto tvrdenie je však zavádzajúce. Problémy sa môžu prejaviť napríklad bielym práškom na strechách pri turbo vyúseniach z kondenzačných kotlov. Príčinou je zlá výška vyústenia, nedostatočný rozptyl spalín a korozívny kondenzát. Riešenia, kde sa dymovody vyvedú len pár desiatok centimetrov nad strechu, spôsobujú problémy. Nízke vyústenie (cca 40 - 50 cm) je dané technickými predpismi, ktoré obmedzujú výšku plastového výfuku kvôli odolnosti voči vetru. Táto nízka výška neumožňuje dostatočný rozptyl vlhkých spalín s nízkou teplotou. Pre komíny platí, že ich vyústenia musia byť vyššie ako výfuky, čím je zabezpečený dostatočný rozptyl.

Hoci legislatíva umožňuje takéto riešenia, pri tvorbe STN sa pozabudlo na poškodzovanie krytín. Najnižšia možná výška „turbo“ vyústenia nad hrebeňom je síce 40 cm, ale pri vyústení ďalej od hrebeňa, kde vietor už spaliny tak efektívne nerozptýli, je situácia iná. Dvojrúra, z ktorej sú turbo vyústenia konštruované, má vnútorný dymovod z plastu a vonkajšie opláštenie z hliníka. Štrbina medzi nimi slúži na nasávanie studeného vzduchu pre horenie v kotly. Tým sa spaliny rýchlejšie ochladzujú, kondenzujú a stekajú. Komín je výrazne viac odolnejší vďaka svojej konštrukcii ako plastový výfuk, ako proti vetru, tak proti pôsobeniu snehovej pokrývky v zimnom období. Komínové teleso, tým, že je vyššie nad strechou umožní výrazne lepšie rozptýlenie spalín.

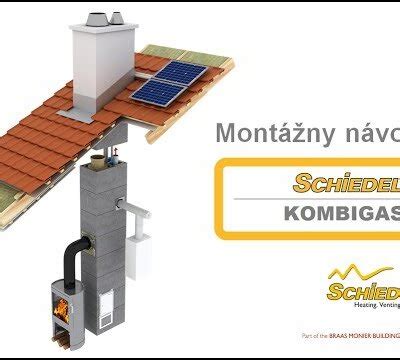

Alternatívou môže byť drahé bezkomínové riešenie s výfukom cez strechu. Avšak, pre technické vedenia zo strechy často chýbajú adekvátne riešenia. Existujú špecializované systémy, ktoré riešia odvod spalín a prívod spaľovacieho vzduchu pre plynové kondenzačné kotly. Jeden z takýchto systémov, napríklad KOMBIGAS od Schiedel, využíva v šachte vloženú kovovú vložku na bezpečný odvod spalín nad strechu. Priestor v šachte okolo tejto vložky slúži na prívod spaľovacieho vzduchu do kotla. Toto riešenie šetrí strechu, pretože spaliny z kondenzačného kotla majú nízku teplotu, a preto okamžite po opustení výfuku kondenzujú a môžu stekať na strechu.

Systém Schiedel KOMBIGAS navyše ponúka výhodu priamej integrácie šachty pre technické vedenia. Táto šachta bez problémov prepojí komín s technickými zariadeniami na streche a technickým zázemím v dome. Môže slúžiť na prepojenie solárnych panelov so zásobníkom vody, fotovoltaických panelov s batériami, alebo satelitu a antény s televízorom. Alternatívne je možné šachtu využiť na odvetranie vnútorných priestorov.

Výška komína a jej vplyv na funkčnosť

Výška komína je stanovená normami a vyhláškami s cieľom zabezpečiť rozptyl spalín, správnu funkciu a životnosť vykurovacieho systému. Kľúčovými faktormi pri návrhu výšky komína sú:

• Konštrukcia a tvar strechy: Komín musí ústiť v určitej výške nad strechou.
• Typ spotrebiča a paliva: Rôzne spotrebiče majú odlišné nároky na ťah a výšku komína.
• Komínový systém (materiál): Výška a vyhotovenie sa líšia pri keramických a kovových komínoch.

Nadmerná výška komína môže negatívne ovplyvniť ťah, najmä pri moderných spotrebičoch s riadeným spaľovaním. Podľa Vyhlášky MŽP č. 248/2023: Pre spotrebiče na plynné palivá je minimálna výška ústia komína nad terénom 4 m. Pre spotrebiče na tuhé palivá platí minimálna výška 6 m.

Základné pravidlá pre výšku komína:

• Šikmá strecha: Výška vyústenia má byť minimálne 0,6 m nad úrovňou prechodu strechou.
• Plochá strecha: Minimálna výška komína nad atikou je 1,0 meter. V praxi je potrebné zohľadniť okolité budovy a možné obťažovanie dymom.

Účinná výška komína je časť od sopúcha (miesta napojenia spotrebiča) po ústie komína. Je to kľúčový parameter pre výpočet komínového ťahu. Odporúčaná minimálna účinná výška je 5 metrov, pokiaľ nie je preukázaný opak výpočtom. Krátky komín znamená slabý alebo žiadny ťah, čo môže viesť k nefunkčnej prevádzke spotrebiča, spätnému ťahu spalín, usadzovaniu dechtu a sadzí, a zníženiu životnosti komína. Čím vyšší je komín, tým väčší rozdiel tlakov vzniká medzi ústím a spodnou časťou komína, čo vytvára silnejší prirodzený ťah. Potrebná výška komína sa riadi podmienkami na ťah stanovenými výrobcom spotrebiča. Klasické krbové pece a kachle často fungujú s účinnou výškou 5 - 6 metrov. Výkonné krby a drevosplyňujúce kotle môžu vyžadovať komín dlhší ako 10 - 12 metrov.

Faktory ovplyvňujúce ťah:

• Účinnosť spotrebiča: Vyššia účinnosť znamená chladnejšie spaliny a menší ťah.
• Nadmorská výška: V redšom vzduchu vzniká nižší tlakový rozdiel.
• Miestna klíma a meteorologické vplyvy: Vietor, smer prúdenia, teplotná inverzia, pozícia stavby, vlhkosť.

Presné posúdenie zabezpečuje tzv. komínový výpočet.

Návrh komína a jeho špecifiká

Pri navrhovaní komína je dôležité zohľadniť konkrétny spotrebič, ktorý bude pripojený. Každý druh vykurovacieho zariadenia má iné nároky na ťah, priemer komína a jeho účinnú výšku. Výrobcovia pecí alebo kotlov vždy uvádzajú v technickej dokumentácii: odporúčanú účinnú výšku komína, minimálny a optimálny priemer prieduchu a požiadavky na ťah v Pa (pascaloch). Pri moderných kondenzačných kotloch je situácia zložitejšia: spaliny s nízkou teplotou spôsobujú slabý prirodzený ťah, preto sa často používajú turbokotle s núteným odťahom. Vzniká kondenzát, ktorý vyžaduje komín odolný voči vlhkosti a kyslému kondenzátu. Nesprávny návrh výšky komína môže viesť k strate záruky, zlej prevádzke alebo poškodeniu spotrebiča.

Komín musí byť správne staticky zaistený a bezpečne napojený na strešnú konštrukciu, bez kontaktu s horľavými materiálmi. Dodatočné predlžovanie komína nie je ideálne, hoci je technicky možné. Pri keramických komínoch sa používajú špeciálne kovové nadstavce. Chybné umiestnenie komína (napr. na štítovej stene pod šikmou strechou) ho vystavuje poveternostným vplyvom, čo vedie k premŕzaniu a vlhnutiu. Správnou voľbou komínového systému predídete problémom a škodám na majetku.

Legislatívne požiadavky a povinnosti užívateľa komína

Právnické aj fyzické osoby majú zo zákona vyplávajúce povinnosti, ktoré slúžia na ochranu Vášho zdravia, života, aj majetku. Každý je povinný zabezpečovať pravidelné čistenie komínov a vykonávanie kontroly komínov v jej objektoch alebo v priestoroch, ktoré má vo vlastníctve alebo v užívaní, osobou s odbornou spôsobilosťou.

Právne predpisy:

• Vyhláška č. 401/2007 Z.z. - o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii a prevádzkovaní palivového spotrebiča, elektrotepelného spotrebiča a zariadenia ústredného vykurovania a pri výstavbe a používaní komína a dymovodu a o lehotách ich čistenia a vykonávania kontrol.
• Vyhláška č. 248/2023 Z.z. - ktorou sa vykonávajú niektoré ustanovenia zákona o ovzduší - upravuje výšku vyústenia komína nad terénom.
• Zákon č. 314/2001 Z.z. o ochrane pred požiarmi.

Technické normy:

• STN EN 15287-1 - Komíny - Navrhovanie, montáž a prevádzkovanie komínov Časť 1: Komíny pre otvorené spotrebiče palív.
• STN EN 13384-1 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 1: Komíny s pripojením jedného spotrebiča palív.
• STN EN 13384-2 - Komíny. Metódy tepelnotechnického a hydraulického výpočtu. Časť 2: Komíny s pripojením viacerých spotrebičov palív.

Pri rekonštrukcii starých komínov postavených pred rokom 2007 sa používa:

• STN 73 42 01 - Rekonštrukcie a opravy komínov a dymovodov. Spoločné ustanovenia.
• STN 73 42 10 - Rekonštrukcie a opravy komínov a dymovodov a pripájanie palivových spotrebičov.

Lehoty čistenia a kontroly komína podľa Vyhlášky 401/2007 Z.z. (§ 20)

Komín sa musí udržiavať v dobrom technickom stave a musí byť zabezpečená jeho pravidelná kontrola a čistenie. Komín sa musí počas prevádzky čistiť a kontrolovať najmenej v nasledujúcich lehotách:

Sadze a kondenzát nahromadené v zbernej časti komínového prieduchu sa musia vyberať pri každom čistení komína. Spotrebič sa musí čistiť v lehotách určených jeho výrobcom v dokumentácii k spotrebiču. Ak táto lehota nie je v dokumentácii určená alebo taká dokumentácia chýba, musí sa čistiť v lehotách uvedených v tabuľke.

Zákon č. 314/2001 Z.z. o ochrane pred požiarmi (§ 4 a § 14) taktiež ukladá povinnosť zabezpečovať pravidelné čistenie a kontrolu komínov a odborné preskúšanie komínov osobami s odbornou spôsobilosťou pred pripojením spotrebiča na komín, zámenou paliva alebo po stavebných úpravách na telese komína.
