Komplexný sprievodca izoláciou potrubí: Prevencia strát, mrazu a zatekania

Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Tepelná izolácia má zabrániť úniku tepla alebo chladu do okolitého prostredia a udržiavať teplotu teplonosnej prípadne chladiacej látky v potrubí alebo zariadení. Nekvalitne izolované potrubné rozvody, prípadne neizolované potrubné rozvody, ktorými prechádzajú teplonosné látky, prispievajú k zvýšenej energetickej náročnosti budov. Používanie energie má veľký podiel na spotrebe prírodných zdrojov a významný vplyv na životné prostredie. Významný podiel na spotrebe energie má aj prevádzka budov.

Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Napríklad nevhodne použitými minerálnovláknitými materiálmi na rozvodoch chladiacich potrubí sa pritom zapríčiňuje nielen korózia oceľových, medených potrubí, ale aj zatekanie podhľadov, vytváranie kondenzačných zón a vlhkých priestorov, často s vhodnými podmienkami pre vznik plesní.

Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti. Nezabúdajte, že tepelné izolácie potrubia rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii, pri spotrebe energie na ohrev vody a vykurovania. Nové progresívne systémy rozvodov studenej, teplej vody vetrania alebo vykurovania sa aj v súčasnosti stále nedôsledne izolujú nevhodnými izolačnými materiálmi alebo nedostatočnou hrúbkou izolácie, ktorá sa často určuje len empiricky.

Legislatívny rámec a normy

Zákon o energetickej efektívnosti ustanovuje požiadavky na izoláciu rozvodov tepla a teplej vody. Zákonom o energetickej efektívnosti bola do nášho právneho poriadku transponovaná smernica Európskeho parlamentu a Rady 2012/27/EÚ z 25. Návrh vyhlášky Ministerstva hospodárstva Slovenskej republiky, ktorou sa ustanovujú technické požiadavky na tepelnú izoláciu rozvodov tepla a teplej vody, bol vypracovaný na základe § 31 ods. 1 písm. e) zákona č. 321/2014 Z. z. Ustanovením § 31 ods. 1 písm. e) zákona č. 321/2014 Z.z. Ministerstvo hospodárstva Slovenskej republiky určuje minimálnu hrúbku tepelnej izolácie rozvodov tepla a teplej vody z oceľových rúrok v budovách.

Pod technickými požiadavkami na účely tejto vyhlášky sa rozumie aj minimálna hrúbka izolácie pre potrubia a armatúry rozvodov tepla a teplej vody, ktorá bola stanovená tak, aby sa dosahovala úspora energie pri zaizolovanom rozvode v porovnaní s rovnakým nezaizolovaným rozvodom v intervale od 70 % do 95 % v závislosti od dimenzie potrubí a armatúr, materiálu potrubí a izolačného materiálu pri zohľadnení optimálnych nákladov spojených so samotnou realizáciou izolácie týchto rozvodov. Pre jednotlivé dimenzie potrubí a armatúr sú stanovené primerané minimálne hrúbky izolácie, tak aby bola dosiahnutá úspora energie medzi izolovaným a neizolovaným potrubím od 70 % do 95 %, čím je zabezpečená jednoduchá návratnosť investície do zaizolovania rozvodov tepla a teplej vody 5 až 7 rokov, vo výnimočných prípadoch 10 rokov. Životnosť používaných izolačných materiálov sa predpokladá minimálne 15 rokov.

Minimálna hrúbka tepelnej izolácie

Minimálna hrúbka tepelnej izolácie rozvodov tepla a teplej vody z oceľových rúrok pri izolačnom materiáli s tepelnou vodivosťou 0,035 W . m^-1 . K^-1 pri teplote 0 stupňov C je uvedená v prílohe č. 1. AZ FLEX uvádza, že príloha č. 1 obsahuje tabuľku s návrhom minimálnych hrúbok izolácie, ktorá má lambdu tepelnej vodivosti 0,035 W/m.K pri teplote 0°C za predpokladu, že sa bude izolovať oceľové potrubie. Ak sa použijú iné materiály rozvodov tepla a teplej vody ako oceľové rúrky alebo sa zvolí izolačný materiál s inou tepelnou vodivosťou ako 0,035 W . m^-1 . K^-1 pri teplote 0 stupňov C, vypočíta sa minimálna hrúbka tepelnej izolácie rozvodov tepla a teplej vody v budovách podľa § 11 ods. 1 zákona podľa prílohy č. 2.

Hodnota minimálnej hrúbky izolácie bola stanovená pre rozvody tepla a pre rozvody teplej vody rovnako, nakoľko na úsporu energie medzi zaizolovaným a nezaizolovaným potrubím, vyjadrenú v percentách, nemá priemerná teplota média zásadný vplyv. Keďže minimálna hrúbka izolácie je vypočítaná pre hodnotu tepelnej vodivosti izolačného materiálu 0,035 W.m^-1.K^-1 pri teplote 0 °C, pri použití materiálu s inou tepelnou vodivosťou sa postupuje podľa vzorcov uvedených v prílohe č. 2. Keďže sa jedná o bežne používané technické pravidlá, môžu projektanti izolácie rozvodov tepla a teplej vody použiť na prepočet technické predpisy a dostupné technické pomôcky akými sú napríklad výpočtové programy a algoritmy.

Tabuľka: Podmienky pre určenie minimálnej hrúbky tepelnej izolácie potrubí.

Z dôvodu zamedzenia neprimeraných zásahov do stavebných konštrukcií výlučne na účely izolovania rozvodov tepla a teplej vody, najmä v starších budovách, bol zavedený pojem montážna prístupnosť, čím sa predíde neúmernému navýšeniu investičných nákladov. V prípade, že by bola stanovená minimálna hrúbka izolácie pre všetky potrubia a armatúry bez ohľadu na to, kde sú osadené, mohlo by sa vzhľadom na neprimerané búracie a montážne práce stať, že by sa nejednalo o nákladovo optimálne riešenia.

V § 11 ods. 1 písm. d) zákona je ustanovená povinnosť opatriť vhodnou tepelnou izoláciou rozvody tepla a teplej vody v budovách s úžitkovou plochou nad 1000 m², ktoré sú vybavené ústredným teplovodným vykurovaním alebo so spoločnou prípravou teplej vody. Uvedenú povinnosť je potrebné splniť do 31. decembra 2015 a s pridaním ďalšieho opatrenia energetickej efektívnosti do 31. decembra 2017. Zníženie strát na rozvodoch v budovách bude mať pozitívny dopad na spotrebiteľov znížením nákladov za teplo, ako aj pre dodávateľov teplej vody podľa zákona č. 657/2004 Z. z.

Výpočtové pravidlá a normy

Problematika hrúbky tepelných izolácií vnútorných potrubných rozvodov a zariadení v budovách nie je doposiaľ legislatívne upravená. Všeobecne platnými článkami o potrebe izolovania potrubí v TZB sa návrh správnej hrúbky podľa tepelnotechnických výpočtov ponecháva na projektanta. Neposkytujú však smerné (prípustné) hodnoty tepelných strát pre jednotlivé izolované sústavy v budovách. Podrobný tepelnotechnický výpočet hrúbky tepelnej izolácie a výpočet tepelných strát stanovuje STN EN ISO 12 241: 2009: Tepelná izolácia technických zariadení budov a priemyselných inštalácií. Výpočtové pravidlá.

Pri návrhu hrúbky izolácie zásobníkových ohrievačov teplej vody sa vychádza z dovolenej dennej tepelnej straty zásobníkov, ktorú stanovuje STN 06 1010: 1987: Zásobníkové ohrievače vody s parným a vodným ohrevom a kombinované s elektrickým ohrevom. Pri návrhu hrúbky tepelnej izolácie potrubia teplej vody a cirkulácie treba znížiť tepelné straty na minimum. V budovách sa berú do úvahy tepelné straty na izolovanom potrubí do DN 50 okolo 8 až 15 W/m, nad DN 50 približne 15 až 25 W/m. Pri energetickej certifikácii budov sa podľa vyhlášky Ministerstva výstavby a regionálneho rozvoja SR číslo 311/2009 Z. z., ktorou sa vykonáva zákon číslo 555/2005 Z. z. o energetickej hospodárnosti budov a o zmene a doplnení niektorých zákonov, zohľadňuje lineárny tepelný tok (tepelné straty) pre potrubia teplej vody a cirkulácie v budovách 10 W/m, čo predstavuje približne rovnakú hrúbku izolácie, ako je priemer potrubia, teda pomer 1 : 1.

Pokiaľ ide o rozvody teplej vody a vykurovania v budovách, odporúčajú sa hrúbky tepelnej izolácie potrubí podľa menovitej svetlosti potrubia a podľa typu uloženia potrubia vzhľadom na stavebnú konštrukciu. Uvedené hrúbky tepelnej izolácie vychádzajú z hodnoty súčiniteľa tepelnej vodivosti λ = 0,035 W/(m . K). Treba si uvedomiť, že tepelné izolácie s vyššou hodnotou λ budú mať väčšiu hrúbku a musia sa prepočítať.

Typy izolačných materiálov a ich aplikácia

Pod tepelnou izoláciou v TZB rozumieme konštrukčnú sústavu, pozostávajúcu z tepelnoizolačnej vrstvy a povrchovej úpravy. Tepelnoizolačné materiály sa používajú vo všetkých odvetviach TZB, to znamená v zdravotnej technike, vykurovaní, vetraní, chladení, technologických a priemyselných zariadeniach a podobne. Izolujú sa nimi všetky potrubia studenej a teplej vody, rozdeľovače, ohrievače a zásobníky teplej vody, armatúry, výmenníky, kotly, vetracie a klimatizačné jednotky, chladiace potrubia, kolektory, solárne systémy, tepelné čerpadlá. Tepelnoizolačné materiály sa aplikujú na všetky druhy potrubí a zariadení, ktoré môžu byť oceľové, medené, plastové, z pozinkovaného plechu a podobne. Pri voľbe tepelnej izolácie na zníženie tepelných strát možno v súčasnosti vyberať už zo širokej škály materiálov. Vhodný izolačný materiál sa volí s ohľadom na prevádzkovú teplotu teplonosnej látky, náročnosť montáže, a výšku investičných nákladov.

Charakteristika materiálov

• Vláknité anorganické materiály: Minerálna vlna (vlákna z vysokopecnej trosky), čadičová vlna (z čadičového štrku) a sklenená vlna (vlákna zo sklenených vlákien). Používajú sa aj ako zvukovopohltivé materiály.
• Vláknité organické materiály: Napríklad drevená vlna, pazderie a iné.
• Tvarované materiály: Výrobky z kremeliny, z korku, penové výrobky, tvarované výrobky z vlákien a fóliové výrobky.
• Sypké výrobky: Slúžia prevažne na vytváranie sypaných vrstiev (napríklad škvára, expandovaný perlit a iné).

Hodnota súčiniteľa tepelnej vodivosti λ sa pri kvalitných materiáloch pohybuje v rozmedzí 0,03 až 0,05 W/(m . K). Pri praktickom návrhu je často ťažké určiť uvedené okrajové podmienky, ktoré sa počas prevádzky veľmi často menia. V niektorých prípadoch treba vziať do úvahy nie priemerné, ale maximálne (havarijné) podmienky, ako je napríklad maximálna vlhkosť prostredia. Vhodný druh tepelnej izolácie sa musí voliť podľa účelu a prostredia, v ktorom sa izolovaná sústava bude prevádzkovať.

Materiály podľa prevádzkovej teploty a účelu

• Pre nižšie teploty do 90 °C: Ktoré sú charakteristické pre najväčší počet potrubných systémov a zariadení v budovách, sa odporúča voliť progresívne novšie materiály z polyuretánov, polyetylénov alebo elastomérov (kaučukov). Sú to materiály vhodné na izoláciu tepelných rozvodov vykurovania, teplej vody, teplovzdušných vetracích systémov. Sú vhodné aj na izoláciu zásobníkových ohrievačov teplej vody. Izolácia z kaučuku (čiernej farby bez ďalšej povrchovej úpravy) je vhodná pre tepelné zaťaženie do 115 °C, krátkodobo do 120 až 125 °C. Táto izolácie je postačujúca pre potrubia kúrenia a teplej vody, zariadenia na ohrev vody, zásobníky a zásobné nádrže.
• Pre vyššie teploty od 120 °C až 600 °C: Treba voliť klasické minerálnovláknité materiály. Tieto izolácie sú objemnejšie, majú zložitejšiu a prácnejšiu montáž povrchovej úpravy. Sú vhodné na izoláciu kotlov, výmenníkov, horúcovodných a parných potrubných systémov. Sú vhodné aj pre väčšie priemery potrubí, majú veľmi dobré požiarne vlastnosti.
• Armatúry a zariadenia nepravidelných a zložitejších tvarov: Je vhodné izolovať ľahkými ohybnými materiálmi na báze elastomérov.

Izolačné materiály možno kombinovať. Izolácia potrubia je kľúčovým spôsobom, ako zabrániť zamrznutiu počas chladnejšej časti roka. Ľudia používajú rôzne druhy materiálov na ochranu potrubia vo svojom dome. Často používajú staré handry, ale v žiadnom prípade to nie je bezpečný spôsob, pretože neposkytuje dostatočnú tepelnú ochranu. Najlepšou voľbou je polystyrén, ktorý sa ukázal ako výborný tepelnoizolačný materiál. Izolácia z penového polyetylénu sa považuje za veľmi dobrú voľbu. Na tepelnú izoláciu potrubí je ISOVER dobrým pomocníkom.

Aplikácia izolácie

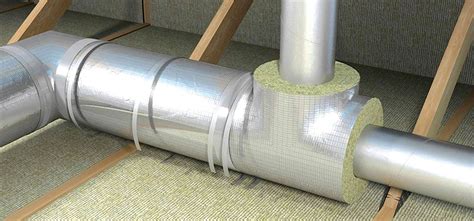

Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom.

Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Jednotlivé rohože sa pre dokonalú tesnosť zateplenia potrubia bez energetických strát spájajú viazacím drôtom. Alternatívne je možné upevňovať drôtenými háčiky alebo pásiky z nerez ocele alebo pre zabránenie korózie potrubia inak chránenej ocele, širokými min. 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.

Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia tým odpadajú tepelné mosty, spôsobované podpornými konštrukciami, ktoré sú nutné pri použití rohoží na drôtenom pletive. K provizórnemu uchytenie lamelových rohoží možno používať samolepiace hliníkové pásky.

Izolácia chladiacich potrubí a ochrana proti kondenzácii

Pre izolácie chladiacich potrubí je dôležité používať materiály s vysokou odolnosťou proti difúzii vodných pár, a teda s najvyššou hodnotou faktora difúzneho odporu μ. Pre tieto izolácie je rovnako dôležitá aj bezpečná a spoľahlivá aplikácia (montáž). Vysokú odolnosť proti difúzii vodných pár musí mať po aplikácii izolačného materiálu nielen celý systém, ale aj jednotlivé spoje. Materiály s nízkym faktorom difúzneho odporu sa nesmú použiť bez parotesnej vrstvy (parozábrany), pretože by došlo k rýchlej absorpcii vlhkosti, a tým k zhoršeniu tepelnoizolačných vlastností.

Z tohto dôvodu nie je vhodné použiť na izolovanie chladiacich potrubí minerálnovláknité izolácie. Rovnako nie sú vhodné ani izolácie na báze polyetylénu, a to aj napriek tomu, že je polyetylén dostatočne odolný proti difúzii vodných pár a má aj prijateľnú hodnotu súčiniteľa tepelnej vodivosti. Ako všetky nepolárne plasty sa však polyetylén ťažko lepí. Tým nemožno vytvoriť dostatočne tesné spoje a zabrániť tak prenikaniu vodných pár do izolácie. Na izolovanie chladiacich potrubí a zariadení sú najvhodnejšie elastoméry (syntetické kaučuky). Elastoméry majú vysoké hodnoty faktora difúzneho odporu a zároveň nízke hodnoty súčiniteľa tepelnej vodivosti. Aj v tejto skupine izolácií však existujú značné rozdiely v kvalite materiálov. Niektoré druhy elastomérov dosahujú hodnoty µ až do 7 000 a hodnota λ je pri 0 °C znížená až na 0,035 W/(m . K). Obidve hodnoty musia byť experimentálne potvrdené.

V súlade s STN EN 806-2: 2005: Technické podmienky na zhotovovanie vodovodných potrubí na pitnú vodu vnútri budov. Časť 2: Navrhovanie treba izolovať všetky vodovodné potrubia v budovách, a teda aj potrubia studenej vody proti orosovaniu. Na ochranu potrubia studenej vody proti kondenzácii sa v praxi odporúčajú minimálne hrúbky izolácie podľa tab. 4. Hrúbky izolácie platia pre materiály s λ = 0,040 W/(m . K) [1].

Prevencia zamrznutia potrubí a ich rozmrazovanie

Potrubie zvyčajne zamrzne v miestnostiach, ktoré nie sú vykurované alebo na chatách, ktoré nie sú dlhodobo obývané. Aby ste zabránili zamrznutiu vody v potrubí a prípadnému prasknutiu a vytekaniu vody, môžete urobiť určité opatrenia. Dbajte na to, aby boli izby vo vašej domácnosti počas chladnejších dní nepretržite vykurované, aj keď ste preč. Ak cestujete, termostat by mal byť aspoň na minime, aby sa zabránilo zamrznutiu potrubia. Odporúča sa tiež nechať počas noci otvorené dvere na skrinke pod drezom alebo umývadlom, ako aj dvere na skrinke umiestnenej vyššie, ak máte prietokový ohrievač vody.

Izolácia potrubia je kľúčovým spôsobom, ako zabrániť zamrznutiu počas chladnejšej časti roka. Nezabudnite na tepelnú izoláciu vodomeru. Ak je vodomer umiestnený na mieste vystavenom nízkym teplotám, akým sú dvory, pivnice, garáže alebo nevykurované miestnosti, je potrebné naň položiť nejaký tepelnoizolačný materiál.

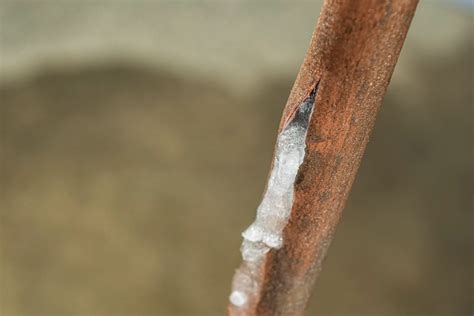

Rozmrazovanie zamrznutých potrubí

Keď už potrubie zamrzne, existuje niekoľko spôsobov, ako ho rozmraziť. V prvom rade je dôležité skontrolovať, či potrubie nemohlo prasknúť počas zamrznutia. Ak voda po otvorení kohútika netečie alebo tečie pomaly, je to znakom zamrznutia. Základným pravidlom je, že potrubie treba rozmrazovať pomaly a postupne, pretože ak niekde urobíte chybu, potrubie praskne a vznikne problém. Zamrznutú časť potrubia je potrebné zohriať a tak ho rozmraziť. Nechajte kohútiky otvorené a pokračujte v rozmrazovaní pomaly, pretože takto bude voda môcť vytekať a zníži sa tlak v potrubí.

Na tento účel môžete použiť fén alebo iné zdroje tepla, ako sú ohrievače alebo kremenné infračervené ohrievače. Po obnovení tlaku vody budete vedieť, že potrubie už nie je zamrznuté. Je dôležité mať na pamäti, že zdroj tepla (sušič vlasov, ohrievače) by ste mali udržiavať v dostatočnej vzdialenosti od zamrznutého potrubia, aby potrubie bolo teplé, nie horúce. Týmto spôsobom bude potrubie schopné vydržať rozdiel teplôt. Zamrznuté potrubie je možné rozmraziť aj pomocou uterákov namočených v teplej vode. Namiesto uterákov môžete použiť aj staré oblečenie. Princíp je jednoduchý: zabaľte zamrznuté potrubie a polievajte uterák teplou vodou, aby sa rozmrazilo. Ak potrubie praskne, budete potrebovať pomoc inštalatéra, ktorý ho správne vymení. Neodporúča sa, aby túto prácu vykonávala osoba, ktorá nie je odborníkom.

Utesnenie prestupov potrubia a káblov cez steny

Jedna z najčastejších otázok, ktoré od našich klientov dostávame, je ako zaizolovať káblový či potrubný prestup cez obvodovú stenu. Je jedno, či sa jedná o prestup cez stenu suterénu pod rodinným domom alebo trebárs prestup potrubia do vodomernej šachty. Princíp je rovnaký ako aj chyba, ktorú stavbári robia, keď prestup riešia. Najčastejšou príčinou je neriešenie problému vôbec, pričom riešenie vo fáze stavby je lacné a jednoduché. Jednoducho sa do hydroizolačného systému (najčastejšie hydroizolačné asfaltové pásy IPA) vyreže diera, cez ktorú potrubie vedie von a hotovo. Namiesto opravy poškodeného miesta sa jama zasype a cez prerezaný hydroizolačný systém voda tečie rovno dovnútra stavby (pivnice, šachty a podobne).

To minimum, čo je potrebné spraviť, je použiť napríklad tekutú gumu a vystužovaciu textíliu na opravu prestupu z vonkajšej strany, kým je k nemu ľahký prístup a náklady na realizáciu sú minimálne. Čo spraviť, ak sú zemné práce hotové, jama zasypaná, stavba skolaudovaná a obývaná a cez takýto prestup je počas dažďa pivnica vytopená? Nie, polyuretánové peny nepomôžu, nepomôže ani vodostavebný betón ani tekutá guma aplikovaná z vnútornej strany. Polyuretánové peny vydržia obvykle pár dní, niekedy ani toľko nie. Vodostavebný betón je síce vodonepriepustný, ale iba za určitých podmienok, ktoré tu nie sú splnené (spoj betón-betón nikdy nebude tesniť proti tlakovej alebo nárazovej vode z prudkých dažďov) a tekutá guma je materiál, ktorý výborne funguje ako hydroizolácia z pozitívnej strany konštrukcie (pri aplikácii z vonkajšej strany). Tento prípad je však iný, tu voda tlačí na hydroizolačný náter opačným smerom (t.j. zvonka dnu na hydroizoláciu aplikovanú z vnútornej strany). Pre tento prípad sa používajú hydroizolácie z negatívnej strany konštrukcie, sú to materiály, ktoré po aplikovaní „prerastajú“ (kryštalizujú) do podkladu, pevne sa ho prichytia a voda ich „neodtlačí“ od konštrukcie, stanú sa jej súčasťou.

Riešenie netesných prestupov

Ale naspäť k netesným prestupom. V takomto prípade použijeme materiál KOSTER KB Flex 200. Ide o jednozložkový trvale pružný tmel pripravený priamo na použitie, ktorý funguje okamžite. Treba však dodržať zopár pravidiel pri aplikácii. V prvom rade tmel KB Flex 200 je trvale pružný, to znamená, že zostane vždy taký, aký vyjde von z tuby. Preto je potrebné zabezpečiť, aby sa potrubie (alebo kábel či káblový zväzok) nehýbal. Tu si pomôžeme rýchlotuhnúcou opravnou vodotesnou maltou KOSTER Repair Mortar. V ideálnom prípade sa snažíme ochrániť tmelenie medzi dvomi vrstvami malty Repair Mortar.

Postup je nasledovný: Rozrobíme si menšie množstvo KOSTER Repair Mortar a natlačíme ho do potrubného prestupu čo najviac dozadu, čím vytvoríme „betónovú“ bariéru jednak proti nečistotám, ale hlavne ako zábranu proti hýbaniu potrubia (samozrejme potrubný prestup sme si predtým vyčistili od hliny a nečistôt). Necháme 1-2 hodiny vytvrdnúť (KOSTER Repair Mortar je rýchlotuhnúca malta). Potom natlačíme zátku z tmelu KOSTER KB Flex 200 a to spôsobom, že ak medzera medzi potrubím a otvorom široká „1“, tak natlačíme 1,5-násobok tmelu. Príklad: medzera medzi potrubím a otvorom je 2 cm, tak natlačíme 2x1,5=3 cm hrubú bariéru tmelu. Nakoniec takto aplikovaný tmel opäť ochránime zátkou (bariérou) z Repair Mortaru, ktorý zahladíme zarovno vnútornej strany obvodovej steny. Čiže vznikne zátka z trvale pružného tmelu ochránená medzi dvomi vrstvami pevnej „betónovej“ zátky z Repair Mortaru. Repair Mortar zabráni hýbaniu potrubia, pohyb by spôsobil odtlačenie tmelu, ktorý sa nevráti do pôvodnej polohy, keďže je trvalo pružný. Tmel zase zabezpečí tesnosť prestupu.

V prípade, že otvor, resp. medzera medzi potrubím a otvorom je veľmi malá, nie je nutné použiť Repair Mortar ako spodnú zátku, je možné použiť hneď tmel a ten ochrániť vrchnou zátkou z Repair Mortaru. Ak je potrubie pevné, keď ho drží zasypaná zemina, v zásade nie je nutné použiť Repair Mortar, všetko ale záleží na podmienkach a toho, čo chceme dosiahnuť. Niekedy je medzera medzi potrubím a otvorom priveľká, niekedy nie je otvor „šalovaný“ (t.j. zhotovený z debnenia), ale je dodatočne vysekaný, tým pádom nerovnomerný a nepekný a je potrebné ho vyspraviť a to sa dá práve s vysprávkovou vodotesnou maltou KOSTER Repair Mortar. Podstatou je použiť tmel a ochrániť potrubie pred pohybom.

Podobným spôsobom utesníme káblový zväzok. Tu je dôležité izolovať každý kábel zvlášť. Čiže káblový zväzok rozdeliť a potom tmeliť spôsobom takým, že zatmelíme, vložíme do tmelu jeden kábel, zatmelíme, vložíme ďalší kábel a takto pokračujeme s každým jedným káblom samostatne. Podstatou je, aby bol tmel medzi všetkými káblami, iba vtedy bude prestup tesný. Aby sme sa vyhli tomuto typu prác, je potrebné dbať na správnu hydroizoláciu už počas výstavby, neskôr sú náklady rádovo vyššie a práce oveľa náročnejšie. Je omnoho jednoduchšie investovať pár eur počas výstavby, ako neskôr odčerpávať či vysávať vodu z pivnice, vyhadzovať plesnivé premočené veci a riešiť náročnejšiu sanáciu z vnútornej strany.

Všeobecné aspekty montáže izolácie

Všetky typy opláštenia potrubí by mali umožňovať tepelnej rozťažnosti potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyšší ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom.
