Rozvodná skrinka zosobňuje bezpečnosť, prehľad a funkčnosť každej elektroinštalácie. Elektrický rozvádzač možno prirovnať k srdcu domu, z ktorého idú jednotlivé káble ako žily k elektrickým zásuvkám, vypínačom či svietidlám. Zapojenie rozvádzača v rodinnom dome je práca pre skúseného odborne spôsobilého elektrikára, v žiadnom prípade nie pre obyvateľa domu, nech je akýkoľvek zručný.
Základné pojmy a súčasti elektroinštalácie
Rozvody v dome sa skladajú z troch častí: z elektrickej prípojky, elektromerového rozvádzača a domového rozvádzača. Elektromerový rozvádzač je napájaný z prípojky a obsahuje elektromer s hlavným ističom, vďaka ktorému v prípade havarijného stavu viete vypnúť elektriku v celom dome. Domový rozvádzač je napájaný z elektromerového rozvádzača a jeho obsluha je výlučne v kompetencii vlastníka, respektíve elektrikára.
Je dôležité rozlíšiť medzi pojmami "rozvádzač" a "rozvodnica". Elektrický rozvádzač je nosným prvkom elektroinštalácie, kde sa elektrický prúd rozdeľuje do jednotlivých obvodov. Rozvodnica je jednoduchšia verzia rozvádzača, určená pre byty alebo menšie budovy, kde poskytuje základnú ochranu pred preťažením a skratom.
Zapojenie rozvádzača
Umiestnenie rozvádzača podľa noriem
Umiestnenie rozvádzača podlieha normám a zákonom. Musí byť umiestnený tak, aby bol za akýchkoľvek podmienok ľahko dostupný. Nesmie sa umiestňovať do izieb, kuchyne, do vstavaných skríň, na schodisko či do iného ťažko dostupného priestoru. V novostavbách býva zväčša umiestňovaný do technických miestností. Pred rozvádzačom musí byť zabezpečená voľná plocha minimálne 80 cm.
Porovnanie typov rozvodníc
| Typ zariadenia | Hlavné využitie | Hlavná úloha |
|---|---|---|
| Domový rozvádzač | Rodinné domy, novostavby | Distribúcia prúdu, komplexná ochrana |
| Bytová rozvodnica | Byty, menšie objekty | Základné istenie okruhov |
| Stavebný rozvádzač | Staveniská | Dočasné napájanie náradia |

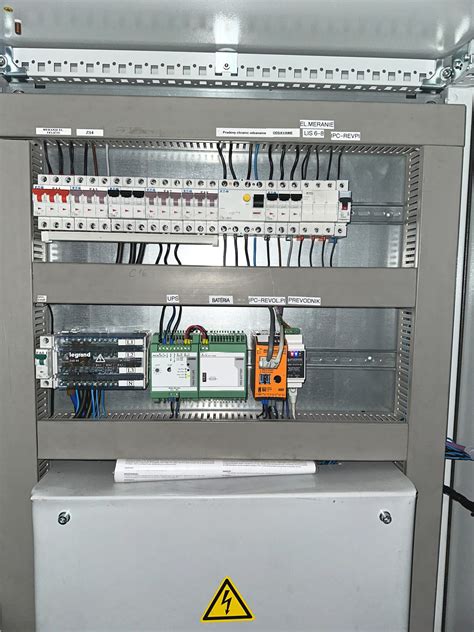

Komponenty elektrického rozvádzača
Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie:
- Ističe: Kľúčové prvky, ktoré chránia obvody pred preťažením a skratmi.
- Prúdové chrániče (RCCB): Poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom.
- Prepäťová ochrana: Chráni elektrospotrebiče pred napäťovými špičkami, napríklad počas búrky.
- Svorkovnice a prepojovacie lišty: Slúžia na organizáciu a distribúciu elektrických vodičov.
Postup pri zapojení
Pri zapojení rozvádzača je veľmi dôležité označiť každý jeden drôt. Ističe, chrániče a stykače zapájajte výhradne podľa navrhnutej schémy. Zapojenie rozvádzača začína privedením hlavného napájacieho kábla na hlavný istič. Následne sa energia rozdeľuje na jednotlivé vetvy pomocou ističov. Dôležité je aj správne vedenie vodičov - fáza (L), nulový vodič (N) a ochranný vodič (PE) musia byť zapojené podľa normy.
Konečnou bodkou za realizovanou elektroinštaláciou je revízia. Revíziu vykonáva odborný pracovník - revízny technik, ktorý na mieste posudzuje bezpečnosť a funkčnosť celého systému.
