Automatizácia krídlovej alebo posuvnej brány pomocou pohonu je praktickým riešením, ktoré prináša komfort a bezpečnosť do vášho každodenného života. Elektrické otváranie brán sa stalo populárnou voľbou pre mnoho domácností a podnikov. Montáž pohonu na bránu môže byť jednoduchšia, než si myslíte, ak postupujete podľa návodu a dodržiavate odporúčané kroky. Pred začatím montáže sa vždy uistite, že brána funguje bezchybne aj pri ručnom ovládaní.
Príprava a výber správneho pohonu
Výrobcovia pohonov ponúkajú rôzne pohony podľa typu brány. Najpoužívanejšie sú krídlové a posuvné brány. Pri výbere zvoľte pohon, ktorý je kompatibilný s rozmermi a hmotnosťou vašej brány. Ak robíte nové stĺpy na bránu, už vtedy je dobré myslieť na to, ako urobiť predprípravu na elektrické pohony a potiahnuť si chráničky káblov k pohonom.
Základné pravidlá inštalácie
- Dodržiavajte pokyny výrobcu: Každý pohon má svoje špecifické inštalačné požiadavky.
- Kvalitný podklad: Stabilná základňa je kľúčom k dlhodobej bezproblémovej prevádzke.
- Bezpečnosť: Uistite sa, že všetky elektrické pripojenia sú izolované a chránené pred poveternostnými vplyvmi.
Montáž pohonov svojpomocne - automatická brána ✌ automatic gate part.9
Postup montáže pohonu na krídlovú bránu
Podľa montážnej tabuľky začnite s upevnením montážnych konzol. Ako prvú upevnite konzolu na krídlo brány. Vodováhou preneste výšku konzoly z krídla brány na plotový stĺpik. K prenesenej výške podľa manuálu pripočítajte 6 centimetrov. Na vyznačenú čiaru priložte konzolu určenú na uchytenie o plotový stĺpik a označte si miesto vŕtania.
Po upevnení držiakov nainštalujte pohonné jednotky. Uistite sa, že pohon je správne zarovnaný a neprekáža pohybu brány. Miesta, kde budú konzoly v styku s pohonmi brány, poriadne premažte a montážnymi skrutkami upevnite pohon na konzoly.
Nastavenie mechanických dorazov
Ak má brána mechanické dorazy, skontrolujte ich nastavenie. Pri zatvorenej bráne povoľte mechanický doraz, ktorý presuniete ku konzole. Doraz po nastavení dotiahnite. Rovnako postupujte aj pri otvorenej bráne, ako aj pri druhom krídle.

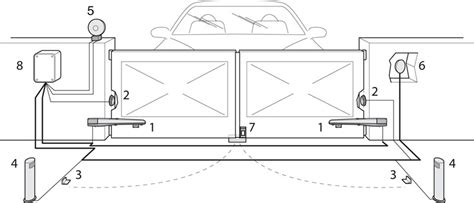

Elektrické zapojenie systému
Riadiaca jednotka je srdcom celého systému a mala by byť umiestnená na suchom a bezpečnom mieste v blízkosti brány. Na zapojenie pohonu použite vhodný pletený kábel, napríklad CYSY. Pri otváraní a zatváraní brány sa kábel pohybuje spolu s pohonom, preto pri použití nevhodného kábla by časom mohlo dôjsť k únave materiálu.
| Komponent | Funkcia |
|---|---|
| Riadiaca jednotka | Centrálne riadenie pohybu a bezpečnosti |
| Pohonná jednotka | Mechanický pohyb krídla alebo posuvnej časti |
| Fotobunky | Detekcia prekážok v priestore brány |
| Signalizačný maják | Upozornenie na pohyb brány |
Programovanie a kalibrácia
Po inštalácii všetkých komponentov je potrebné pohon nastaviť. Podľa pokynov výrobcu vykonajte kalibráciu pohybu, aby sa brána pohybovala plynulo a zastavila na správnych miestach. Po úspešnom teste je potrebné spárovať diaľkové ovládače alebo GSM modul s riadiacou jednotkou.
Ak nemáte skúsenosti s montážou, odporúčame obrátiť sa na odborníka. Svojpomocne namontovať elektrické pohony na bránu môže byť veľká výzva, najmä ak s tým nemáte žiadne skúsenosti. Tí majú skúsenosti a vedomosti na správne vykonanie zapojenia a zabezpečenie bezpečného používania.
