V tomto článku sa pozrieme na to, ako sa od seba líšia rôzne prepínače s rôznymi číselnými označeniami. Tento článok je určený najmä pre laikov, aby sa mohli orientovať v našej ponuke prepínačov. Zapojenie vypínača je o niečo zložitejšie ako v prípade zásuvky. Samotný postup je rovnaký, existuje však viacero typov vypínačov aj spôsobov usporiadania vodičov v krabiciach.
Základné typy vypínačov pre ovládanie svetla
Pre ovládanie jedného svetla z dvoch miest sa najčastejšie používa schodišťový vypínač č. 6. Schodišťový vypínač č. 6 dokáže ovládať jedno svietidlo zo dvoch miest. Na jednej strane chodby alebo miestnosti sa vypínačom č. 6 svetlo zapne a na druhej strane chodby alebo miestnosti sa to isté svetlo druhým vypínačom č. 6 vypne.
- Spínač č. 1: Základný prepínač, ktorý má jeden vstup a výstup.
- Spínač č. 6: Striedavý vypínač určený na ovládanie jedného svetla z dvoch miest.

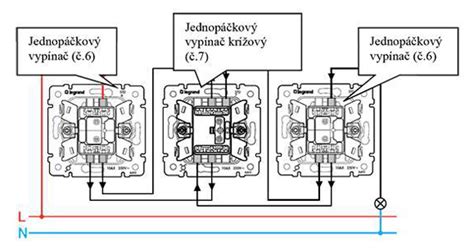

- Spínač č. 7: Krížový vypínač, ktorý sa inštaluje medzi dva vypínače č. 6, keď potrebujeme svietidlá ovládať z troch a viacerých miest.
Postup a bezpečnosť pri inštalácii
Zapájanie vypínačov je zásah do elektroinštalácie, ktorá je vyhradeným technickým zariadením. Keď budete mať všetok materiál a náradie pokope, pred začatím prác vypnite istič príslušného svetelného okruhu, kam chcete vypínač zapájať. O tom, že okruh je bez napätia, sa vždy dodatočne presvedčte skúšačkou.
Pre svetelné rozvody sa najčastejšie používajú medené káble CYKY s tromi vodičmi a prierezom 1,5 mm²:
- Hnedá (fáza L): Pracovný vodič pod napätím, ktorý vypínač pri vypnutí prerušuje.
- Modrá (nulák N): Vedie priamo bez prerušenia do svietidla.
- Žltozelená (ochranný vodič PE): Vedie priamo bez prerušenia do svietidla.
Rekonštrukcia interiéru - Zasekávanie elektrických rozvodov
Technické detaily zapojenia
Pri inštalácii schodiskového vypínača platí, že má jeden spoločný prívod a dva vývody. Prívodné drôty k svietidlu potom prechádzajú dvojicou striedavých spínačov, z ktorých môže každý prepojovať elektrický obvod jednou z dvoch súbežne vedených, avšak navzájom izolovaných ciest.
| Typ vypínača | Použitie |
|---|---|
| Č. 1 | Jedno svetlo z jedného miesta |
| Č. 6 | Jedno svetlo z dvoch miest |
| Č. 7 | Jedno svetlo z troch a viac miest |
| Č. 5 | Dve svetlá z jedného miesta |
Ak chcete ovládať svietidlá z viac ako 3 miest, bude zapojenie ešte komplikovanejšie. V takom prípade môžete využiť jednoduchšiu alternatívu, napríklad schodiskový automat alebo senzor pohybu. Pri strihaní káblov nechajte pár cm rezervu, ak by kontakty vyhoreli v dôsledku skratu či preťaženia. Dajte si pozor, aby ste mali prístroj vypínača správne otočený a aby sa vypínač zapínal stlačením klapky nahor.
