Komplexný sprievodca prenosnými elektrickými rozvádzačmi a ich využitie

Elektrika je veľmi dôležitá časť každého rodinného domu, bytu, ale aj iného priestoru. Elektrické rozvádzače slúžia ako kritické jadro rozvodu elektrickej energie, zabezpečenie bezpečného a efektívneho toku elektriny od zdrojov výroby ku koncovým užívateľom. Bez neho by elektrické rozvody v dome, byte, priemyselnej budove, výrobnej hale alebo akejkoľvek inej budove nemohli fungovať bezpečne.

Elektrické rozvádzače sú nevyhnutné, ak potrebujete sledovať, riadiť a distribuovať tok elektrickej energie v dome, byte alebo dokonca v rámci dočasného umiestnenia, ako je napríklad stavenisko. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Predstavuje akési centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a rozdeľuje ho do jednotlivých obvodov a zariadení v budove.

Základy elektrických rozvádzačov a ich komponenty

Elektrické rozvádzače zahŕňajú integrované zostavy zariadení, ktoré riadia, chránia a izolujú elektrické obvody v rámci distribučných systémov. Tieto systémy obsahujú základné komponenty, ktoré chránia obvody, izolujú poruchy a umožňujú údržbu bez prerušenia dodávky energie.

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko majú svoju funkciu. Taktiež sa od nich odvádza kapacita/veľkosť elektrického rozvádzača. Každý prvok vo vnútri elektrického rozvádzača vykonáva odlišné, ale vzájomne prepojené úlohy pri riadení a ochrane toku elektrickej energie.

Kľúčové komponenty elektrického rozvádzača:

• Kryt a skrinka rozvádzača: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast, a slúžia na ochranu vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou.
• Ističe: Ističe sú kľúčovými ochrannými prvkami, ktoré chránia obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a zariadení. Istič je automatický elektrický spínač určený na ochranu obvodov pred preťažením alebo skratom. Pri zistení abnormálneho toku prúdu sa istič okamžite vypne, aby sa predišlo poškodeniu zariadenia a zaistila sa bezpečnosť.
• Prúdové chrániče: Prúdové chrániče poskytujú dodatočnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v kábloch a v prípade zistenia nebezpečného rozdielu prúd odpoja.
• Prípojnice: Prípojnica je lišta, nosný prvok pre všetky elektrické rozvody v rozvádzači. Sú to vodivé tyče, zvyčajne vyrobené z medi alebo hliníka, ktoré vedú a rozvádzajú elektrický prúd medzi obvodmi. Tieto komponenty fungujú ako primárne tepny elektrického rozvodu v rámci rozvádzača.

Okrem toho môžete v útrobách rozvádzača nájsť poistky, spínače, transformátory, meniče napätia alebo rôzne automatizačné moduly.

Typy a umiestnenie elektrických rozvádzačov

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov. Rozvádzač systémy sa primárne kategorizujú podľa ich prevádzkových úrovní napätia:

Nízkonapäťové rozvádzače riadia konečnú distribúciu a ochranu v systémoch koncových používateľov, pričom rozvádzač vysokého napätia riadi tok energie vyššieho napätia na úrovni prenosu a rozvodní.

MURAT TIP: Ak sa však vrátime o krok späť, k rozvodnici, môžeme ju označiť ako jednoduchšia verziu rozvádzača. Rozvodnice a modulárne rozvádzače nájdete bežne v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Navyše platí, že k takémuto zariadeniu a jeho obsluhe má prístup bežne aj laik bez potrebného osvedčenia a dokáže v prípade potreby napríklad odstaviť nejaký obvod.

S elektromerovým rozvádzačom by navyše mala manipulovať len oprávnená osoba s príslušným vzdelaním alebo osvedčením. V rámci rozvádzača vám vybraný dodávateľ elektriny osadí elektromer.

Umiestnenie elektrického rozvádzača:

• Modulárna rozvodnica/ističová skrinka: V prípade, ak sa jedná o modulárnu rozvodnicu/ističovú skrinku v rámci bytu alebo domu, tu platia pravidlá, ako napríklad umiestnenie do ľahko prístupnej miestnosti, s priestorom minimálne 80 centimetrov okolo rozvodnice. Taktiež by sa toto zariadenie nemalo nachádzať na schodisku alebo niekde vo vstavanej skrini.
• Elektromerový rozvádzač: Ten je, spolu s prípojkovou skrinkou (najčastejšie osadená na stĺpe elektrického vedenia alebo voľne stojaca), súčasťou elektrickej prípojky. Elektromerový rozvádzač vám vyhotoví spravidla firma, ktorá vám bude elektroinštalácie zabezpečovať, nakoľko je na to potrebné oprávnenie.
• Exteriérové prevedenia: Poznáme podľa umiestnenia a prevedenia samostatne stojace piliere, s možnosťou upevniť na betónový podklad, ktorý si vopred pripravíte. Ďalej sú v rámci rozvodných skríň na výber rôzne prevedenia podľa materiálu a teda môžu byť plastové, kovové alebo extra odolné - oceľové. To, ktorú si vybrať závisí od umiestnenia rozvodnej skrinky a taktiež vplyvov, ktorým bude vystavená. Veľmi dôležitým parametrom, ktorý rozhoduje o type rozvodného zariadenia, je spôsob jeho montáže. Napríklad elektrický rozvádzač na stenu, inak povedané aj na omietku, vhodný v prípade dodatočných inštalácií.

MURAT TIP: O tom, aká odolná je rozvodná skrinka a nakoľko dokáže zvládnuť napríklad náročnejšie podmienky v exteriéri, hovorí trieda krytia IP. Hodnotenia NEMA/IP zaisťujú bezpečnejšie a odolnejšie inštalácie.

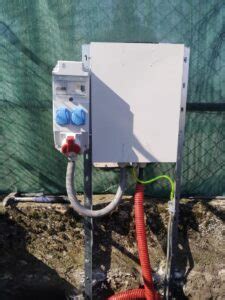

Prenosné elektrické rozvádzače: Riešenie pre dočasné potreby

Bez elektriky sa prakticky nedá žiť a práve preto je dobré, keď máte v zálohe prenosný elektrický rozvádzač, ktorým si viete dotiahnuť elektriku prakticky kdekoľvek, kam vám kábel dosiahne. Prenosný elektrický rozvádzač funguje na jednoduchom princípe, z bodu A prenesiete prostredníctvom neho elektrinu do bodu B.

Prenosný elektrický rozvádzač si môžete predstaviť ako plastovú krabičku, v ktorej sa nachádzajú zástrčky, poistky. To, koľko ich tam bude predpripravených závisí od veľkosti, od výkonu, jednoducho od vášho výberu. Ide o bezpečnú krabičku, teda mala by byť vyrobená z kvalitných a nehorľavých materiálov, aby bolo jej používanie plne bezpečné.

Využitie a výhody prenosných rozvádzačov:

• Flexibilita: Čo sa týka používania elektrického rozvádzača, používa sa na dotiahnutie elektriny tam, kde ju nemajú nainštalovanú, napríklad hovoríme o záhrade, o podkroví a tak ďalej.
• Praktické riešenie: Ide o jednoduché a cenovo dostupné riešenie chýbajúcej elektriny.
• Možnosť trvalého použitia: Prenosný elektrický rozvádzač viete používať aj ako trvalé riešenie a ako náhradu za rozvodnú skriňu, čo je ich ďalšou veľkou výhodou.

Príklad prenosného rozvádzača:

Prenosný rozvádzač SEZ je praktickým riešením pre vonkajšiu distribúciu elektrickej energie. Vďaka svojmu dizajnu a technickým parametrom je vhodný pre rôzne aplikácie.

Kľúčové vlastnosti prenosného rozvádzača SEZ IP54 16A/5P/400V+2x230V Priechodka TVM-16:

• Odolnosť IP54 zaručuje ochranu pred prachom a striekajúcou vodou.
• Možnosť pripojenia 400V a 230V zariadení.
• Kompaktný a prenosný dizajn pre jednoduchú manipuláciu.
• TVM-16 priechodka na bezpečné pripojenie kábla.

Technické špecifikácie:

• Napätie: 230/400V
• Súčasnosť: 16A
• Počet pólov: 5P
• Ochrana: IP54

Táto rozvádzačka je ideálna na použitie na stavbách, vonkajších podujatiach alebo v záhradách, kde je potrebný spoľahlivý prístup k elektrine.

Bezpečnosť a kvalita prenosných elektrických rozvádzačov

V prípade inštalácie elektriny, či jej používania treba byť nevyhnutne v bezpečí, teda rozvádzače, káble a všetko čo s elektrinou súvisí, musí byť kvalitné a bezpečné aby nedošlo k zbytočnému úrazu, či poraneniu. Kvalitný elektrický rozvádzač je vyrobený z kvalitného, nehorľavého materiálu, má v sebe zabudovanú funkciu aby v prípade zemného napätia prestal pracovať, slúži ako izolácia a má vysokú odolnosť voči skratovému prúdu.

Práve z tohto dôvodu je potrebné sa poobzerať po kvalitnom elektrickom rozvádzači, ktorý spĺňa všetky potrebné normy a podobne. Tu platí, že zariadenie musí spĺňať stanovené normy a predpisy a zhotovuje ho výrobca. Elektrický rozvádzač musí byť kvalitný a jeho používanie musí byť bezpečné, teda nikdy nekupujte zariadenie, ktoré nespĺňa základné normy.

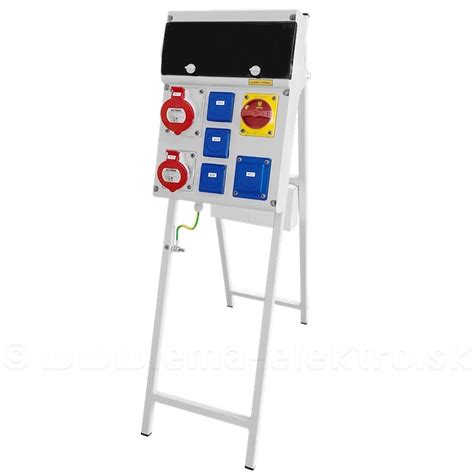

Stavebné (staveniskové) rozvádzače

Potrebujete bezpečné a odolné rozvádzače pre dočasné napájanie na stavbách alebo v exteriéri? Stavebné (staveniskové) rozvádzače sú nevyhnutné pre každú stavbu, rekonštrukciu alebo dočasnú inštaláciu. Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré v prípade, ak riešite novostavbu, budete potrebovať ešte skôr, než spomínaný elektromerový rozvádzač alebo rozvodovú skrinku. Na stavbe budete potrebovať napájanie pre elektrické zariadenia, pomocou ktorých ju budete realizovať.

Stavebné (staveniskové) rozvádzače sú vybavené istením, prúdovými chráničmi a zásuvkami 230V aj 400V, s krytím IP44 a vyšším. Elektrický rozvádzač na stavbu by mal okrem ističov vo svojom vnútri obsahovať aj prúdový chránič a v dostupnej časti jasne viditeľný hlavný vypínač, pomocou ktorého zariadenie odpojíte od prúdu v prípade núdze. Samozrejmosťou je vyššia trieda krytia - najmenej IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Príklady stavebných rozvádzačov zahŕňajú stavebnicový rozvádzač séria MULTI vrátane podstavca a stavebnicový rozvádzač séria PICOLLO vrátane podstavca. Pre napájanie stavebného rozvádzača je nutné použiť vhodný prívodný kábel (často gumový kábel H07RN-F) a zodpovedajúce priemyselné vidlice.

Pokročilé inteligentné a modulárne rozvádzacie systémy

Vývoj elektrického rozvádzača kladie dôraz na modularitu, digitálnu integráciu a vylepšenú bezpečnostnú inteligenciu. Moderné systémy teraz zahŕňajú:

• Senzory IoT na monitorovanie teploty a vlhkosti v reálnom čase.
• Inteligentné relé umožňujúce stratégie prediktívnej údržby.
• Modulárne ističe do zásuvky uľahčujúce rýchlu rekonfiguráciu systému.
• Systémy na detekciu oblúkového výboja výrazne zvyšujúce bezpečnosť personálu.

Tieto technologické pokroky minimalizujú prevádzkové prestoje, zjednodušujú postupy údržby a zlepšujú celkovú energetickú účinnosť v celom elektrickom distribučnom systéme. E-abel, ako globálny poskytovateľ elektrických krytov a panelových systémov, navrhuje kryty kompatibilné s rozvádzačmi, ktoré sa bezproblémovo integrujú s inteligentným monitorovaním, tepelným riadením a riešeniami pre zapojenie do prevádzky.
