Kompletný sprievodca inštaláciou a prevádzkou elektrického podlahového vykurovania

Elektrické podlahové kúrenie je moderné a čoraz populárnejší spôsob zabezpečenia tepelného komfortu v domácnostiach, ktorý sa uplatňuje nielen v novostavbách, ale aj pri rekonštrukciách. Prináša komfort, úsporu miesta a rovnomerné rozloženie tepla v miestnosti. Tento systém využíva vykurovacie káble, rohože alebo fólie umiestnené priamo pod podlahovou krytinou, čím zabezpečuje rovnomernú distribúciu tepla po celej ploche miestnosti. Vďaka nízkoteplotnému spôsobu vykurovania a presnej regulácii prostredníctvom termostatov prispieva k úspore energie a zvýšeniu celkového komfortu bývania. Elektrické podlahové kúrenie funguje na princípe premeny elektrickej energie na teplo pomocou odporových prvkov umiestnených pod podlahou a radí sa k takzvaným veľkoplošným, sálavým či tiež nízkoteplotným systémom.

Princíp fungovania a typy elektrického podlahového vykurovania

Pri elektrickom podlahovom vykurovaní zabezpečujú ohrev podlahy a okolia odporové vykurovacie rohože alebo infra vykurovacie fólie, kedy tieto komponenty pomocou elektrickej energie produkujú tepelnú energiu. Infra fólie vytvárajú sálavé teplo, ktoré efektívne preniká vzduchom takmer bez straty a ohrieva pevné predmety a okolité stavebné konštrukcie interiérov. Existujú dva hlavné typy systémov elektrického podlahového vykurovania: môžu sa použiť vykurovacie rohože alebo vykurovacie fólie, prípadne vykurovacie káble.

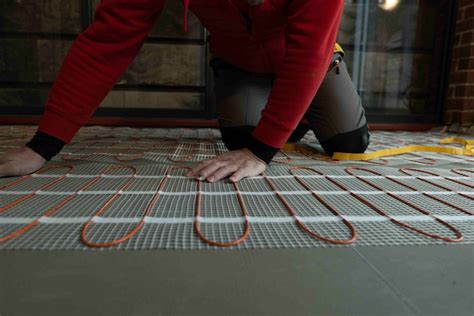

1. Vykurovacie rohože

Vykurovacia rohož pozostáva z vykurovacích káblov upevnených na samolepiacej plastovej sieťovine. Vykurovacia rohož môže byť položená pod takmer všetky typy podláh - keramické dlaždice, parkety, laminát, vinyl atď. Kladie sa priamo pod poslednú vrstvu podlahy vo vrstve lepidla. Hrúbka vykurovacej rohože je len 2,3 mm až 4 mm, v závislosti od typu, a je inštalovaná v rámci hrúbky lepidla na dlaždice, a preto nepridáva významnú výšku podlahy. Musí byť pružná alebo mať pružný doplnok. V ponuke sú dve verzie vykurovacích rohoží: HAKL TF 150 a HAKL TP 140. Vykurovacia rohož HAKL TF 150 je určená k lepeniu na základový betón alebo na tepelnú izoláciu. Vykurovacia rohož HAKL TP 140 je vhodná pre montáž pod plávajúce laminátové parkety. Je dôležité si pamätať, že vykurovacia rohož sa nesmie skracovať, predlžovať a byť namáhaná v oblasti studenej spojky (spojenie vykurovacieho a prívodného kábla).

2. Vykurovacie fólie

Vykurovacie fólie, často označované ako infra fólie, sú tenké pásy s uhlíkovou pastou nanesenou medzi vrstvy polyméru. Pri prechode elektrického prúdu generujú infračervené teplo. Ich inštalácia je mimoriadne rýchla. Fólie sa môžu klásť iba pod plávajúce podlahy, ktoré sa nelepia k podkladu, napr. pod lamináty, niektoré parkety a vinyl. Priamo na vykurovaciu fóliu nemožno ďalšie vrstvy lepiť, preto nie je možné ju použiť napríklad pod dlažbu. Pod koberce a PVC je možné použiť len s doplnkovou podložkou.

3. Vykurovacie káble

Vykurovacie káble sú základným prvkom elektrického podlahového vykurovania. Elektrické podlahové kúrenie s káblami sa inštaluje do betónovej mazaniny. Termokáble sa zalievajú vrstvou betónovej mazaniny alebo inej zalievacej zmesi s hrúbkou 5 až 6 cm; hmota musí byť zbavená ostrých prvkov. Existuje aj možnosť uložiť a upevniť termokáble na prvú trojcentimetrovú vrstvu stuhnutého betónu a zaliať ich ďalšou vrstvou, čím sa dosahuje flexibilnejšieho vyhriatia a presnejšej regulácie teploty. Vykurovací vodič je najskôr izolovaný vrstvou izolácie a potom obklopený uzemneným plášťom. Vykurovací kábel môže slúžiť aj na zabránenie zamrznutiu potrubí, pričom je možné položiť ho pod spevnené povrchy (dlažbu) alebo asfalt na dvore, čím sa snehové usadeniny stanú minulosťou.

Výhody elektrického podlahového vykurovania

Elektrické podlahové kúrenie prináša množstvo výhod:

• Rovnomerné rozloženie tepla: Zabezpečuje rovnomerné rozloženie tepla od podlahy smerom nahor, čo vytvára príjemný pocit tepla v celej miestnosti.
• Úspora miesta: Eliminácia radiátorov na stenách prispieva k úspore miesta a nenarúša dispozičný charakter interiéru, čo je ideálne pre menšie priestory a moderný dizajn.
• Tichá prevádzka: Systém pracuje ticho a bez hluku.
• Nízke nároky na údržbu: V porovnaní s inými systémami si elektrické podlahové vykurovanie vyžaduje prakticky žiadnu údržbu.
• Presná regulácia teploty: Umožňuje individuálne nastavenie teploty v každej miestnosti podľa potrieb.
• Prostredie pre alergikov: Nevytvára prúdenie vzduchu, čo je výhodné pre alergikov, pretože sa nevíri prach a vo vzduchu zostáva zachovaná vlhkosť.
• Priaznivý vplyv na zdravie: Teplo z podlahy vytvára príjemný pocit, najmä v kúpeľniach a spálňach. Ľudia s kĺbovými ochoreniami a bolesťami nôh oceňujú komfort pri kontakte s teplou podlahou.
• Nižšie vstupné náklady: Výhodou sú aj o 60 % menšie vstupné náklady oproti plynovému vykurovaniu.
• Energetická efektívnosť: Energeticky efektívne riešenia sú v súlade s EcoDesignom.
• Flexibilná inštalácia: Inštalácia je jednoduchá, pretože existuje flexibilný systém, vďaka ktorému je práca rýchla a jednoduchá.

Nevýhody a obmedzenia elektrického podlahového vykurovania

Napriek mnohým výhodám má elektrické podlahové kúrenie aj svoje nevýhody a obmedzenia, ktoré je potrebné zvážiť:

• Vyššie prevádzkové náklady: V porovnaní s plynovým kúrením môžu byť prevádzkové náklady vyššie, a sú závislé od ceny elektriny. V zle izolovaných budovách môžu byť prevádzkové náklady veľmi vysoké.
• Pomalší nábeh teploty: Najmä pri inštalácii pod poter, je nábeh teploty pomalší v porovnaní s niektorými inými systémami.
• Obmedzenia pri výbere podlahovín: Priamo na vykurovaciu fóliu nemožno ďalšie vrstvy lepiť, nie je možné ju použiť napríklad pod dlažbu. Pod koberce a PVC je možné použiť len s doplnkovou podložkou.
• Potreba kvalitnej izolácie: Pre efektívnu a ekonomickú prevádzku je potrebná kvalitná izolácia budovy, aby sa zabránilo nežiaducim únikom tepla.
• Nevhodnosť pod nábytok: Elektrické podlahové kúrenie nie je vhodné pod nábytok a koberce, ktoré bránia prestup tepla. Ak je odvod tepla obmedzený, môže spôsobiť „horúce miesta“ a v najhoršom prípade odfarbiť podlahu. Problémy môžu spôsobiť veci ako sedacie vaky alebo matrace položené priamo na podlahe.
• Nároky na elektroinštaláciu: Vyžaduje dostatočný príkon elektroinštalácie a môže vyžadovať posilnenie elektrického prípojku.
• Komplikovaná oprava: Oprava elektrického podlahového kúrenia pod podlahou môže byť nákladná a komplikovaná.

Inštalácia elektrického podlahového vykurovania - proces a požiadavky

Profesionálna inštalácia elektrického podlahového kúrenia vyžaduje odbornú elektromontáž, správny výber systému a dodržanie bezpečnostných noriem. Inštalácia elektrického podlahového kúrenia vyžaduje dodržanie technologických postupov. Proces zahŕňa prípravu podkladu a izolácie, rozloženie vykurovacích káblov alebo rohožiek, inštaláciu teplotných senzorov a pripojenie k elektrickej sieti cez termostat. Inštalácia elektrického podlahového kúrenia musí byť vykonaná certifikovaným elektrikárom s následnou revíziou. Pred pokládkou podlahoviny sa vykonáva test funkčnosti a meranie izolačného odporu. Inštalácia elektrického podlahového kúrenia vyžaduje aj inštaláciu prúdového chrániča (RCD) pre bezpečnosť. Bez ohľadu na to, pre ktorý spôsob inštalácie vykurovacej fólie sa rozhodnete, je dôležité si práce dopredu naplánovať. S prípravou i samotnou inštaláciou vám pomôžu odborní konzultanti, ktorí vám pripravia cenovú ponuku a kladací plán na mieru, teda nákres rozloženia infra fólií v miestnosti. Správna inštalácia je kľúčom k spoľahlivému a efektívnemu vykurovaniu.

Príprava podkladu a izolácia

Pri inštalácii elektrického podlahového kúrenia je kľúčové použiť kvalitnú izolačnú podložku, ktorá zabezpečí rovnomerné rozloženie tepla a zníži tepelné straty smerom nadol. Odporúčame použiť podložky s vysokou pevnosťou v tlaku, ako napríklad XPS Top 70, ktorá má hodnotu pevnosti až 700 kPa. Tento typ podložky je ideálny pre nízkoenergetické stavby, odoláva vlhkosti, nepretláča sa a ponúka hladký povrch pre lepšie lepenie vykurovacej fólie. Elektrické podlahové vykurovanie v podobe termokáblov sa môže aplikovať aj priamo na betónovú podlahu, ktorú je nutné tepelne odizolovať, aby sa zabránilo nežiaducim únikom tepla. Na suché podlahové kúrenie sa môže dať ešte OSB doska pre spevnenie a vyrovnanie povrchu.

Možnosti inštalácie vykurovacieho systému

Elektrické podlahové vykurovanie je možné inštalovať dvoma hlavnými spôsobmi, ktoré ovplyvňujú hrúbku podlahy, akumulačné schopnosti a výber podlahovej krytiny:

1. Inštalácia pod poter (betón alebo anhydrit)

Tento spôsob využíva akumulačné vlastnosti poteru, čo vedie k dlhšiemu udržaniu tepla a potenciálnej úspore energie. Pri tomto type inštalácie nie sme obmedzovaní výberom podlahovej krytiny, je možné použiť plávajúcu podlahu, vinyl alebo dlažbu. Proces vyžaduje dôkladné plánovanie vopred, ideálne už vo fáze projektovania domu. Elektrické podlahové vykurovanie v podobe 2,5 cm hrubého termokábla, fixovaného na samolepiacej plastovej sieťovine, stačí priamo upevniť na očistenú podlahu a následne zatrieť tenkou vrstvou pružného lepiaceho tmelu.

Postup inštalácie pod poter:

1. Príprava podkladu: Zabezpečenie rovného a čistého povrchu.
2. Uloženie tepelnej izolácie: Zníženie tepelných strát smerom nadol.
3. Montáž podlahového senzora: Vytvorte drážku pre umiestnenie inštalačných trubíc na teplotný senzor. Koniec inštalačnej trubice by mal byť starostlivo utesnený a zavedený do vykurovacej plochy, min. 30 cm.
4. Rozmiestnenie vykurovacieho systému: Pokládka vykurovacích káblov, rohoží alebo fólií podľa plánu, s vynechaním pevných častí nábytku. Termokáble sa zalievajú vrstvou betónovej mazaniny alebo inej zalievacej zmesi s hrúbkou 5 až 6 cm; hmota musí byť zbavená ostrých prvkov.
5. Zapojenie elektroinštalácie: Pripojenie k termostatu a rozvodnej skrini.
6. Kontrola systému: Pred pokládkou vykurovacej rohože zmerajte ohmický odpor, ten by mal zodpovedať hodnote uvedenej na štítku vykurovacej rohože s odchýlkou -5 až + 10%. Pred pripojením vykurovacej fólie do elektrického obvodu dôkladne skontrolujte správnosť zapojenia a funkčnosť systému.
7. Zaliatie poterom: Aplikácia betónového alebo anhydritového poteru. Betónový poter má o 20% lepšiu akumulačnú schopnosť a teda dlhšie drží teplo. Oproti tomu anhydrit má rýchlejší nábeh, no je cca dva krát drahší.
8. Vytvrdnutie poteru: Po vytvrdnutí poteru (cca 28 dní) nasleduje postupný ohrev podlahy z 15 na 25 až 28°C, čo by malo trvať asi týždeň. Použité lepidlo odporúčame nechať prirodzene vyschnúť/vytvrdnúť. Každý poter sa odporúča nechať prirodzene vytvrdnúť, rýchlosť tvrdnutia závisí aj od jeho hrúbky.

V prípade inštalácie vykurovacej fólie montáž pod poter získame akumulačný typ kúrenia, takže poter dlhšie drží teplo a sála.

2. Inštalácia pod plávajúcu podlahu (priamo pod podlahovú krytinu)

Tento spôsob je vhodný najmä pri rekonštrukciách alebo tam, kde nie je možné navýšiť výšku podlahy. Vykurovacia fólia sa v tomto prípade inštaluje priamo pod plávajúcu podlahu, ako je laminát, drevo, vinyl alebo kompozitné SPC podlahy. Pri tomto type montáže môžete na fólie inštalovať laminátovú, drevenú a kompozitnú SPC podlahu i vinyl. Táto metóda umožňuje postupnú inštaláciu po jednotlivých miestnostiach a systém nie je naraz finančne tak náročný. Pri tenkých a drevených podlahách sa odporúča inštalovaný výkon maximálne 100 W/m². Dôležitým parametrom je hrúbka podlahy a vo všeobecnosti odporúčame hrúbku krytiny od 7 do 13 mm. Oproti inštalácii do poteru plávajúca podlaha skôr vychladne, a teda termostat musí viackrát zopnúť a dohrievať.

Postup inštalácie pod plávajúcu podlahu:

1. Dokončenie všetkých prác pred pokládkou podlahy.
2. Príprava podkladu.
3. Uloženie tepelnoizolačného podkladu (ak je potrebný).
4. Rozvinutie vykurovacej fólie: Fólie sa kladú tesne pri sebe, bez prekrývania.
5. Elektrické pripojenie: Izolácia spojov a pripojenie k termostatu.
6. Inštalácia podlahovej krytiny: Položenie laminátu, vinylu alebo inej vhodnej podlahy.

Pri tomto type inštalácie je dôležité dbať na to, aby sa fólia nepoškodila pri pokládke podlahy.

Dôležité pokyny pre pokládku

Montáž elektrického podlahového kúrenia je investícia, ktorá prináša nielen komfortné teplo pod nohami, ale aj úsporu na energiách a dlhodobú efektivitu. Kľúčom k úspešnej inštalácii je dôkladná príprava, správny výber materiálov a dodržanie všetkých inštrukcií:

• Pred montážou elektrického podlahového kúrenia treba mať dokončené všetky práce, ktoré sa robia pred poterom. To sú hlavne elektroinštalácia alebo spevnenie podlažia pre krb.
• Ak ste vo fáze inštalácie elektrických rozvodov, rozhodnite sa správne, koľko vykurovacích okruhov budete robiť. Každý okruh by mal mať svoj istič v rozvodnej skrini.
• Dotiahnite vedenie ku krabiciam termostatov a nainštalujte chráničku od termostatu po podlahu.
• Reguláciu domu jedným termostatom neodporúčame, keďže sa pripravíte o komfort a úsporu energie a navyše musíte myslieť na prúdovú kapacitu jedného termostatu.
• Pri manipulácii s vykurovacou fóliou dbajte na to, aby nedošlo k jej poškodeniu.
• Pred samotnou inštaláciou si dôkladne naplánujte rozloženie vykurovacích fólií v miestnosti. Vynechajte miesta, kde budú stáť pevne uložené kusy nábytku alebo zariadenia bez nožičiek, aby sa zbytočne neplytvalo energiou na vykurovanie nevyužitých plôch.
• Vykurovacie rohože sa nesmú prekrývať ani dotýkať. Vzdialenosti medzi vykurovacími pásmi by nemali byť väčšie (nebezpečenstvo studených miest) ani menšie (nebezpečenstvo prehriatia) ako je rozostup vykurovacích káblov na vykurovacej rohoži.
• Vykurovacie rohože pokladajte pokiaľ možno tak, aby vykurovací kábel bol smerom nahor a lepiaca strana smerom k podlahe, tak bude zabezpečená čo najlepšia fixácia k podkladu. Pri nedostatočnej prídružnosti môžeme vykurovacie rohože fixovať cez sklenenú tkaninu sponkami, stavebným lepidlom a lepidlom s tavnou pištoľou. Nesmie sa fixovať JEDEN KÁBEL!
• Prívodový kábel štandardne sa odporúča CYKY-J 3x2,5 (ideál solo). Istič podľa výkonu rohoží (od 16A B charakteristika), prúdová ochrana (odporúča sa rovnako podľa výkonu - veľkosti rohoží od 16A B charakteristika).
• Nezabudnite, že sa napája aj koniec rohože, takže sa s rohožou treba vrátiť späť ku krabici alebo termostatu.

Regulácia teploty a termostaty

Správne fungovanie elektrického podlahového vykurovania je podmienené vhodným typom regulácie. Moderné systémy elektrického podlahového kúrenia sú vybavené termostatmi s presnou reguláciou teploty a možnosťou programovania. Kvalitný termostat by mal registrovať, či je pokles teploty v miestnosti dlhodobý alebo krátkodobý, a na základe zhodnotenia situácie automaticky zapínať alebo vypínať kúrenie. Regulačné zapájajte podľa schémy k danému typu termostatu.

Povrchová teplota podlahy by nemala dlhodobo prekračovať hranicu 27°C, resp. 29 - 30°C. Preto sa podlahové fólie vyrábajú iba o takých výkonoch, pri ktorých nie je možné túto teplotu pri dodržaní všetkých inštalačných podmienok prekročiť, teda 80 W/m², 60 W/m² a pre veľmi dobre zateplené objekty s výkonom 40 W/m². Niekedy sa stane, že dôjde vo vykúrenej miestnosti k prehriatiu podlahy, preto je vhodné klásť veľký dôraz na regulátory tepla.

Existujú rôzne typy termostatov pre elektrické podlahové vykurovanie:

• Mechanické termostaty: Najjednoduchšie, s nastavením požadovanej teploty pomocou stupnice.
• Elektromechanické termostaty: Disponujú malým LCD displejom a tlačidlami na nastavenie teploty.
• Elektronické programovateľné termostaty: Najdrahšie a najfunkčnejšie, umožňujú nastaviť prevádzkový režim (teplotu) na hodinu alebo dokonca na dni v týždni. Niektoré modely majú zabudované snímače teploty vzduchu a umožňujú riadiť kúrenie na základe týchto indikátorov. Vykurovací kábel sa pripojuje na automatický termostat, ktorý sa zapne, keď okolitá teplota klesne pod určitú nastavenú hodnotu.

Náklady na elektrické podlahové vykurovanie a kedy sa oplatí

Náklady na elektrické podlahové kúrenie sa skladajú z investičných a prevádzkových nákladov. Inštalácia elektrického podlahového kúrenia stojí 40-80 €/m² vrátane materiálu a práce. Prevádzkové náklady závisia od ceny elektriny, kvality izolácie a spôsobu používania. Elektrické podlahové kúrenie spotrebuje 100-150 W/m² pri plnom výkone. Pri cene elektriny 0,15 €/kWh a 8 hodinách prevádzky denne stojí vykurovanie 1 m² približne 0,12-0,18 € denne. Ročné náklady na elektrické podlahové kúrenie pre miestnosť 20 m² môžu dosiahnuť 300-600 € v závislosti od izolácie a používania. Nákup a inštalácia elektrického podlahového vykurovania zvyčajne stojí menej ako iné vykurovacie systémy.

Elektrické podlahové kúrenie sa oplatí v týchto prípadoch:

• dobre izolované budovy s nízkou tepelnou stratou,
• malé miestnosti (kúpeľne, WC, chodby),
• doplnkové vykurovanie k hlavnému systému,
• novostavby s modernou izoláciou,
• miestnosti s občasným používaním.

Je ideálne pre rekonštrukcie, kde nie je možné inštalovať vodné kúrenie. V pasívnych domoch môže byť elektrické podlahové kúrenie ekonomicky výhodné. Pre celoročné vykurovanie väčších priestorov je však vhodnejšie kombinovať s tepelným čerpadlom alebo iným efektívnym zdrojom tepla. Elektrické podlahové kúrenie môže byť hlavným alebo doplnkovým zdrojom tepla, pričom je obzvlášť vhodné do kúpeľní, kuchýň a malých miestností. Dnešné novostavby majú veľmi dobré tepelnoizolačné vlastnosti a veľkoplošné sálavé systémy - či už podlahové, stenové alebo stropné - dokážu aj pri nízkom inštalovanom príkone vyhriať miestnosť na požadovanú teplotu. Úplné vykurovanie, nazývané aj primárne vykurovanie, znamená, že ako jediný zdroj tepla v dome sa používa elektrické podlahové vykurovanie, čo je efektívny vykurovací systém, ktorý jednoducho vykúri váš dom ako jediný zdroj vykurovania.

Alternatívy k elektrickému podlahovému vykurovaniu

Alternatívy k elektrickému podlahovému kúreniu zahŕňajú: vodné podlahové kúrenie s kotlom alebo tepelným čerpadlom, infračervené vykurovacie panely, klimatizácie s funkciou kúrenia a klasické radiátory. Vodné podlahové kúrenie má nižšie prevádzkové náklady, ale vyššie investičné náklady a zložitejšiu inštaláciu. V porovnaní s klasickým spôsobom vykurovania s radiátormi je podlahové vykurovanie oveľa efektívnejšie, pretože celý povrch podlahy pôsobí ako radiátor. Pri montáži klasického podlahového kúrenia je samotná podlaha o niekoľko centimetrov hrubšia ako pri elektrickom kúrení, keďže konštrukcia musí mať vrstvu tepelnej izolácie, cez ktorú sa položí nopová fólia a rúry, a všetko sa nakoniec pokryje poterom. Pozitívnou stránkou elektrického podlahového kúrenia je to, že pri použití elektrického podlahového kúrenia je podlaha tenšia, než keby ste používali klasické podlahové kúrenie. Infračervené panely majú podobné prevádzkové náklady ako elektrické podlahové kúrenie, ale jednoduchšiu inštaláciu. Tepelné čerpadlá v kombinácii s podlahovým kúrením ponúkajú najvyššiu efektívnosť. Výber závisí od konkrétnych podmienok budovy a požiadaviek používateľa.

Faktory pre rozhodovanie o elektrickom podlahovom vykurovaní

Rozhodnutie o inštalácii elektrického podlahového kúrenia závisí od mnohých faktorov: typu nehnuteľnosti, izolačných vlastností, nákladov na elektrinu a individuálnych potrieb. Rozhodnutie o inštalácii elektrického podlahového kúrenia by malo zohľadňovať kvalitu izolácie budovy, cenu elektriny v regióne, veľkosť vykurovaných priestorov, dostupnosť alternatívnych zdrojov energie, rozpočet na investíciu a prevádzku. Elektrické podlahové kúrenie je vhodné ako doplnkové riešenie v kúpeľniach a malých miestnostiach. Pre hlavné vykurovanie je potrebné zvážiť dlhodobé náklady a porovnať s alternatívami. Konzultácia s odborníkom na vykurovanie pomôže pri správnom rozhodnutí. Dôležité je aj zohľadnenie budúceho vývoja cien energií a možností využitia obnoviteľných zdrojov. V posledných rokoch sa kladie dôraz na magnetické polia. V tejto oblasti prebehlo mnoho výskumov, no napriek veľkému počtu štúdií neexistujú dôkazy o možnostiach zdravotného rizika.
