Správne zapojenie kotla do komína je kľúčové pre bezpečnú, efektívnu a úspornú prevádzku vášho vykurovacieho systému. Nesprávny návrh alebo inštalácia môžu viesť k vážnym problémom, vrátane rizika požiaru, otravy oxidom uhoľnatým a neefektívneho vykurovania.
Výber a návrh komína
Pri výbere kotla a jeho pripojení ku komínu je nevyhnutné zohľadniť niekoľko faktorov. Je dôležité porozmýšľať o druhu paliva, výbere kotla a jeho umiestnení.
Prierez komína a jeho vplyv na ťah
Jedným z najdôležitejších aspektov je správny prierez komína. Ak komín postavíte pred novo zakúpený kotol bez prípravy, vráti vám to aj s úrokmi. Teda ak si neoveríte, či má komín zdravý prieduch, či zaústenie kotla do dymovodu a potom do sopúcha a komínového prieduchu má požadované bezpečné a odborníkom vypočítané prierezy, hrozí nebezpečenstvo.
Mnohí, dokonca aj majstri v inštalovaní spotrebičov, zabúdajú, že napríklad nie je možné pripojiť akýkoľvek typ spotrebiča na jeden druh konštrukcie komína. Ak je komín nevhodne navrhnutý, prípadne príde prechodné obdobie na jar alebo na jeseň a ľudia prudko otvoria dvierka na spotrebiči, sťažujú sa, že sa do priestoru valí dym.
Na to, aby dym rýchlo opustil spaľovací priestor, sú dôležité atmosférické tlaky, teplota splodín, a najmä prierez komína. Ak sa vytvorí 50 litrov dymu v uzavretom priestore, nie je jedno, či ho vypúšťame cez rúru širokú 10 centimetrov alebo cez rúru s priemerom 20 centimetrov. Logika hovorí, že spaliny sa skôr odvedú rúrou so širším priemerom.
Ak má teda výstupné hrdlo na kotle 15-centimetrový priemer, tak na bezpečné odvedenie spalín nestačí prierez komínového prieduchu 15 centimetrov. To je nezmysel! Ideálne je pri návrhu komína pomocou programu vypočítať vhodný a bezpečný prierez pri určitej výške komína. Komínový prieduch o málo predimenzovať - teda ak výpočet určí 15 centimetrov, treba navrhnúť 16 alebo 18, ale to už záleží na výške komína.
Výška komína má síce vplyv na jeho podtlakovú silu, ale keď spotrebič vyprodukuje veľké množstvo dymu, výšku komína môžete mať, akú len chcete - nepomôže. Jednoducho povedané: vyprodukované množstvo dymu v uzavretom priestore sa nevie dostať do takého zúženého otvoru, hoci komín ťahá, až cítite, že aj chlpy na rukách vám vstávajú. Nepomôže iné, len prierez komínového prieduchu navrhnúť podľa konkrétneho spotrebiča a situácie v danom objekte.
Tridsaťročná prax pána Ladislava Kovácsa naučila, že prierez sa nesmie poddimenzovať. Vo vyhláškach 95 a 401 Ministerstva vnútra SR sa píše, že nie je možné poddimenzovať prierez komína v porovnaní s výstupným hrdlom na odvod spalín z kotla. Nemôže byť menší prierez komína ako dymovodu.
To však nestačí, ak firmy nedodržia, nezabezpečia a neurobia funkčným vykurovanie podľa prepočtu komínového ťahu! V bratislavskom starom meste je väčšina komínov s prierezom prieduchu 15 × 15 centimetrov. Komíny desaťročia nikto nepoužíval. Ak si tam domáci jednoducho zaústia kotol, buď vydymia suseda nad sebou, alebo časom vznikne vnútrokomínový požiar; spaliny sa prudko ochladzujú tehlovým murivom komína, ktorý nikto nevyvložkoval.
Tehlový komín začne na seba viazať vlhkosť, vzniká kondenzát a komínový prieduch sa zanesie dechtom. Starší komín možno vyfrézovať a dosiahnuť tak potrebný prierez, potom vyvložkovať antikorovou komínovou vložkou alebo kompozitným materiálom z umelej živice zosilneným sklenenými vláknami. Vložkovať možno aj uhýbané komíny pod 15- až 30-stupňovým uhlom. Staré domy však majú komíny s uhýbaním prieduchov 35 a viac stupňov. Tie možno vyvložkovať len spomínaným kompozitným materiálom.
Ak je teplota horenia vysoká a vonku je chladno, vzniká veľká rýchlosť prúdenia spalín. Vtedy nie je problém s ťahom v komíne. V domácnostiach sa však prikuruje najmä v jesenných mesiacoch alebo skoro na jar, teda v prechodných obdobiach. Vtedy je vysoká vlhkosť vzduchu a malý rozdiel teplôt vonku vnútri, a ľudia očakávajú, že výkon bude rovnaký ako v zime.
V súvislosti s tým odporúčame vyhnúť sa klasickým radiátorom - potrebujú vyššiu teplotu, teda aj viac paliva. Ak ich už zvolíme, je efektívnejšie predimenzovať ich výhrevnú plochu, aby im stačila nižšia teplota vykurovacej vody. Pre úspornú prevádzku sú ideálne nízkoteplotné systémy - podlahové či stenové vykurovanie, ktoré výrazne znižujú teplotu kondenzačného kotla.
K úspornej prevádzke prispeje tiež ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači s vinutým rúrkovým registrom pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu a to počas ohrevu celého objemu nádrže.
Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Dôvodom je, že v spaľovacej komore kondenzát prirodzene steká nadol, preto horák musí byť vždy nad komorou a tým aj spaliny prúdia nelogicky a proti termickému účinku nadol. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tým len slabý ťah komína.
Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie. Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Neznižuje sa tým teplota miestnosti, keďže nie je ochladzovaná čerstvým vzduchom na spaľovanie. Navyše nám umožňuje získať ďalšie teplo zo spalín ohrevom nasávaného vzduchu po celej dĺžke spalinovodu a zvýšiť tak účinnosť kotla.
Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Pri prechode plochou strechou počítajte s otvorom na spalinovod už pri stavbe strechy. Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Je ho možné ponechať len pri výmene kotla v starých inštaláciách, ale nie je veľmi vhodný.
Pri rekonštrukcii stavby sa dá využiť jestvujúci komín aj na prívod spaľovacieho vzduchu, ak nie je vnútri znečistený splodinami nedokonalého spaľovania z minulosti. V opačnom prípade sa dá aj do takejto šachty inštalovať koncentrické potrubie alebo nasávať vzduch z priestoru kotolne vybavenej neuzatvárateľným prívodom. Ústie komína treba uzavrieť krytom na odvod spalín a nasávanie vzduchu do šachty.
Niekedy môže byť prekvapujúcim zistením, že vaša komínová šachta je zalomená. Ak máte podozrenie, že to tak je, najprv si skutočnosť preverte, až potom nakupujte materiál. Pri takejto inštalácii sa musí použiť flexibilná rúra, ale zásadne neodporúčame používať rôzne náhradné hadice.
Ak zvolíme na odvod spalín keramický komín, musí byť odolný proti kondenzátu. Nie všetky typy sú vhodné, aj keď sú značkové a drahé; je rozumné overiť si to ešte pred postavením komína. Jednoduchý komín s jedným prieduchom neumožňuje prívod spaľovacieho vzduchu. Kotol vtedy závisí od vzduchu v miestnosti a ochladzuje miestnosť studeným vzduchom privádzaným zvonka.
Komín na odvod spalín aj prívod vzduchu má koncentrický prierez alebo kanály umiestnené vedľa seba. Ďalšou možnosťou, ako neochladzovať miestnosť vonkajším vzduchom, je pripojiť na kotol samostatné potrubie na nasávanie vzduchu. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia. Nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.
A nakoniec - pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá vám zabezpečí komfort bývania aj úsporu paliva. Neodporúčame zachraňovať staré regulátory, stratíte tak výhody moderných kotlov. Jednoduchý izbový termostat je absolútne nevhodný, kondenzačný kotol nie je žehlička regulovaná systémom „vypni - zapni“. Moderné kondenzačné kotly majú vlastné mikroprocesorové regulácie a vyžadujú adekvátny riadiaci systém vykurovania.
Modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva. Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač.
Typy kotlov a ich pripojenie
Kondenzačné kotly sú dnes najúspornejšou alternatívou pri vykurovaní zemným plynom. Pri výbere zariadenia je výhodné preferovať kondenzačný kotol. Tradičnými „nekondenzačnými“ kotlami totiž vyhadzujeme peniaze hore komínom. Nemali by sme sa nechať zlákať nízkou cenou tradičných kotlov - je to len jednorazová úspora. Viac sa získa pri každoročných úsporách paliva počas mnohých rokov prevádzky kondenzačného kotla.
Tradičný kotol spáli viac paliva, vyprodukuje viac spalín a tým aj viac škodlivín. Navyše pracuje pri vyšších teplotách, čím majú spaliny vyššiu koncentráciu škodlivých látok.
Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Vodík v palive zhorí na vodu, ktorá sa do spalín dostane ako vodná para. Klasické kotly neochladia spaliny na teplotu pod rosným bodom, vodná para s vysokou energiou tak uniká bez využitia komínom.
V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Je to opačný proces ako pri premene vody na paru varením, skupenské teplo premeny je však rovnaké.
Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu, ktorý sa musí odviesť do kanalizácie. V praxi sa stretneme aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Do kotla sa môžu pritom vytláčať odpadové vody z kanalizácie, ak je upchatá, preto by sa mal odvod kondenzátu riešiť so sifónom s lievikom aj zo strany kanalizácie.
Podľa pretekajúceho prúdu kondenzátu vieme posúdiť intenzitu kondenzácie a odhaliť nesprávne nastavenie alebo poruchu. Môže nás pritom potešiť pohľad na odtekajúci kondenzát - predstavuje zachránené teplo zo spalín.
Ak nie je v kotolni odpad do kanalizácie, ani neuvažujte nad ručným vynášaním kondenzátu z kotolne - sú to značné množstvá vody. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.
Plynové kondenzačné jednotky sú zostavy kotla a samostatného veľkoobjemového zásobníka teplej vody umiestneného vedľa kotla alebo pod ním. Majú vysoký tepelný výkon a tým aj väčšie rozmery. Používajú sa na vykurovanie väčších objektov (napr. bytových domov).
Niektoré kondenzačné kotly môžete zapojiť do kaskády od 2 ks, aby ste dosiahli vyšší vykurovací výkon (používa sa od stoviek kW).
Moderné kotly využívajú na znižovanie výkonu v prípade nižších požiadaviek na teplo tzv. výkonovú moduláciu. Vďaka tomu regulujú svoj vykurovací výkon podľa aktuálnej vonkajšej teploty a potreby vykurovacieho systému, bez potreby cyklovania, t. j. opakovaného zapínania a vypínania ohrevu. Dobrý kotol by mal byť schopný plynule regulovať svoj výkon v čo najväčšom rozsahu, napríklad od 10 do 100 % menovitého výkonu.
Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky. Využíva na to údaj o aktuálnej vnútornej teplote, vonkajšej teplote zo snímača na severnej strane domu a údaje z vopred nastavenej ekvitermickej krivky. Ak je vonku teplejšie, kotol teplotu vykurovacej vody automaticky zníži, avšak iba do takej miery, aby ostala zachovaná tepelná pohoda v interiéri.
Využitím ekvitermickej regulácie znížite tepelné straty cez povrch kotla a tým aj náklady na vykurovanie. Ak využívate nútený obeh vykurovacej vody, ušetriť môžete aj reguláciou otáčok obehového čerpadla. Na jar a na jeseň pri vyšších vonkajších teplotách tým znížite teplotu vratnej vody, čím zároveň rozšírite pásmo využitia kondenzácie.
Inštalácia kotla a komína
Pri výbere kotla by ste mali siahnuť po overenom výrobcovi s dobrou servisnou podporou.
Príprava miesta na inštaláciu
Miestnosť na inštaláciu kotla by nemala byť menšia ako 4 m² a s výškou stropu menšou ako 2,5 m. Mala by mať dvere a okno s nadsvetlíkom. Inštalácia plynových zariadení nie je povolená na balkónoch, na toaletách a v kúpeľniach. Stena s priestorom pre zariadenie musí byť prísne vertikálna, odchýlky sa kontrolujú stavebnou vodováhou. Ak je stena šikmá, jej povrch musí byť vyrovnaný omietkou.
V závislosti od materiálu stien pod samotným zariadením môže byť potrebné dodatočná tepelná izolácia. Na stene v mieste budúceho umiestnenia kotla je pripevnená ohňovzdorná fólia vyrobená z azbestu alebo ocele pomocou skrutkovača. Ak sú steny tehlové s omietkovým náterom, nie je potrebná dodatočná tepelná izolácia.
V uzavretých priestoroch, kde nie je voľná cirkulácia vzduchu, je inštalácia výfukového potrubia nevyhnutná, aby sa zabránilo koncentrácii oxidu uhoľnatého v prípade núdzového úniku. Ak sa plánuje inštalácia plynového kotla v kuchyni, dobrým riešením by bolo spojiť digestor nad plynovým sporákom a vetracie potrubie.
Do otvoru v strope cez flexibilnú vlnitú rúrku s priemerom nie menej ako 10 cm pripevnite vyčnievajúce výfukové potrubie o 50 cm vyššie hrebeň strechy domu. Kotol vyžaduje inštaláciu uzemňovacieho obvodu a stabilizátora napätia pre elektrickú sieť. Ak si musíte stabilizátor kúpiť, môžete si uzemnenie vykonať sami.
Návrh uzemnenia zahŕňa: kovový trojuholníkový rám zapustený do zeme do hĺbky 50 cm; špendlík alebo kovová tyč 10 mm hrubý, privarené k rámu; vodič z kotla do čapu (trojžilový kábel); plastový plot okolo spoja vodiča a čapu. Uzemňovací vodič je pripojený k kotlu počas jeho inštalácie. Prípravné práce možno vykonať v ľubovoľnom poradí.
Inštalácia komína

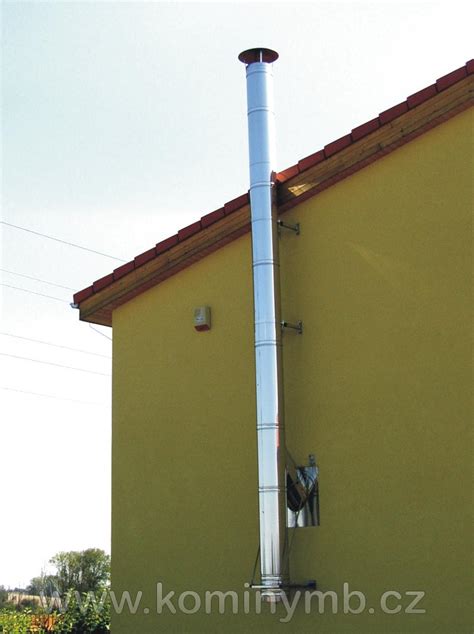

Na prívod kyslíka do komory a odstránenie produktov spaľovania plynu musí byť každá inštalácia kotla vybavená koaxiálnym komínom. Nie je potrebné ho kupovať samostatne, je súčasťou balenia plynového kotla spolu s návodom na inštaláciu.
Koaxiálny komín je plastová rúra, pozostávajúca z dvoch častí - vonkajší a vnútorný okruh. Produkty spaľovania sa vypúšťajú do atmosféry cez vnútorné potrubie. Vzduch sa do spaľovacej komory privádza cez vonkajší okruh pomocou ventilátora. Dymovod je na jednej strane pripojený ku kotlu a druhá strana komína je vyvedená von zo steny. Na to je potrebné v stene nad miestom kotla vyvŕtať otvor vhodného priemeru pomocou vŕtačky s príklepom.

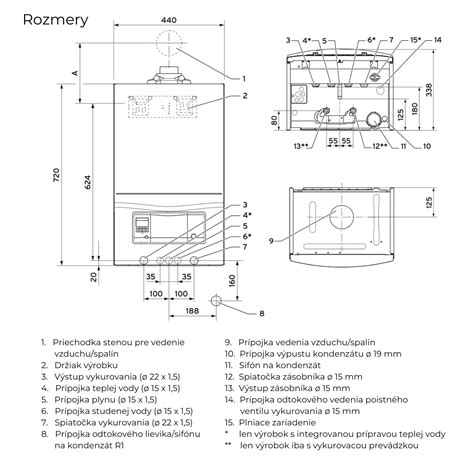

Pripojenie k vykurovaciemu systému a zdroju plynu
Pripojenie plynového zariadenia k vykurovaciemu systému je pripojenie potrubí inštalovaného zariadenia k prívodu vody na dodávku studenej vody. Teplá voda cirkuluje potrubím z kotla v celom vykurovacom okruhu. Pre zabezpečenie vodotesného spojenia je nevyhnutné použiť stavebné tmely (ľan, tesniaca páska). Spoje potrubí musia byť vykonané pomocou vodného filtra a kohútikov.
Prítomnosť rotačných ventilov na vodovodných potrubiach umožní lokálne vypnúť prívod vody do kotla ak je to potrebné.
Pripojenie miestneho plynovodu k hlavnému plynovodu sa vykonáva cez prevodovku, vybavenú filtrom a regulátorom tlaku plynu. Potrubie, ktorým plyn vstupuje do kotla, je vybavené uzatváracím ventilom alebo kohútikom. Spojenie medzi plynovodom a odbočným potrubím kotla sa vykonáva pomocou vlnitej flexibilnej hadice vyrobenej z ocele.
Na to sa používa špeciálna oceľová hadica. Všetky pripojenia je potrebné zhutniť aby sa zabránilo úniku plynu. Na tento účel sa nedá použiť inštalatérska páska, nezaručuje dostatočné utesnenie prchavých látok. Pre plynové pripojenia je vhodný tesniaci materiál kúdeľ a farba. Gumové hadice sa nepoužívajú!
Skúšobná prevádzka a bezpečnosť
Prvé spustenie plynového zariadenia vykonávajú špecialisti servisného strediska, alebo pracovník miestneho plynárenského servisu. Na vykonanie prvého spustenia je potrebné naplniť vykurovací systém vodou, priviesť plyn a pripojiť kotol k zdroju napájania.
Postup prvého spustenia
- Najprv plnenie systému vodou. Plnenie spojovacích potrubí a radiátorov sa vykonáva postupne, pričom sa kontroluje uvoľňovanie nahromadeného vzduchu, aby sa zabránilo tvorbe vzduchových uzáverov. Prebytočný vzduch sa uvoľňuje postupným otváraním kohútikov nainštalovaných na každom radiátore, kým z nich nezačne vytekať voda. Zvyšný vzduch sa vytlačí nastavením ventilu čerpadla kotla.
- Opätovná kontrola tesnosti všetkých spojov. Spoľahlivosť pripojenia prívodného plynového potrubia k kotlu sa kontroluje špeciálnym zariadením, ako aj mydlovým roztokom a štetcom. Roztok sa nanáša na spoje; ak sa na nich neobjavia bubliny, pripojenie je bezpečné.
- Pripojenie kotla k plynovému potrubiu: otvorte ventil prívodu plynu.
- Pripojenie zariadenia k elektrickej sieti cez stabilizátor napätia.
Po úspešnom spustení vám bude vydaný certifikát pre záručnú a pozáručnú opravu a technickú údržbu. Uvedenie plynového vykurovacieho zariadenia do prevádzky nie je možné bez vypracovania projektovej dokumentácie a uzavretie zmluvy o dodávke plynu s miestnym plynárenským úradom. Pre každý typ operácie prípravy, inštalácie plynového zariadenia je potrebné získať povolenie a vypracovať dokumenty o vhodnosti použitia hotového systému.
Pozor! Je prísne zakázané vykonávať prvé spustenie systému samostatne! Prísnosť kontroly súvisí s zvýšené riziká používania v domácich podmienkach výbušné zariadenia.
Ako nainštalovať kombinovaný kotol/ohrievač vody | Ask This Old House
Čo robiť pri zistení nesprávneho pripojenia
Ak sa v nainštalovanom zariadení zistia akékoľvek chyby alebo ak existuje podozrenie na ne, mali by ste odpojte spotrebič od elektrickej siete, okamžite vypnite plynový ventil A Kontaktujte servisné stredisko. Ak máte podozrenie na únik plynu (v miestnosti je charakteristický zápach), musíte okamžite zavolať záchrannú službu.
Dôležité! Ak je plynový kotol v záruke, pokúste sa problém vyriešiť svojpomocne, bude mať za následok poruchu jednotky, ktorá má byť servisovaná.
Možné riziká nesprávneho zapojenia
Chyby pripojenia alebo inštalácie plynového kotla s porušením technických noriem hrozia vážnymi následkami:
- Neprítomnosť ohňovzdorná výstelka medzi stenou a kotlom spôsobí požiar.
- Neprítomnosť uzemnenie vedie k tvorbe statickej elektriny na povrchu kotla, poruche senzorov a vzniku elektrického oblúka.
- Dostupnosť vzdušné zámky v systéme je nebezpečná z dôvodu prasknutia vykurovacích potrubí a poruchy kotlového čerpadla.
- Neprítomnosť dodatočné vetranie a netesné pripojenie plynové potrubie vedie k hromadeniu oxidu uhoľnatého v miestnosti a otrave obyvateľov, dokonca k smrti.
Toto nie je zďaleka úplný zoznam možných problémov. Inštalácia plynového kotla podľa pravidiel a pokynov zaručuje jeho bezpečnosť používania, prevádzkyschopnosť a trvanlivosť.
